Нижняя обвязка и пол

На девять блоков кладём жёсткую деревянную раму — обвязку (ростверк) из бруса, а поверх собираем лаги и настил пола. Обвязка — это «фундаментная рама» постройки: она связывает точки опоры в одно целое, и на неё встанут все стены. Сделаем её ровной и прочной — дальше будет легко.

Источник

Проект A-frame-russian (Арсений Костарев): VK. Ниже — пошаговая инструкция по листам A07–A10.

Параметры по проекту (листы A07–A10)

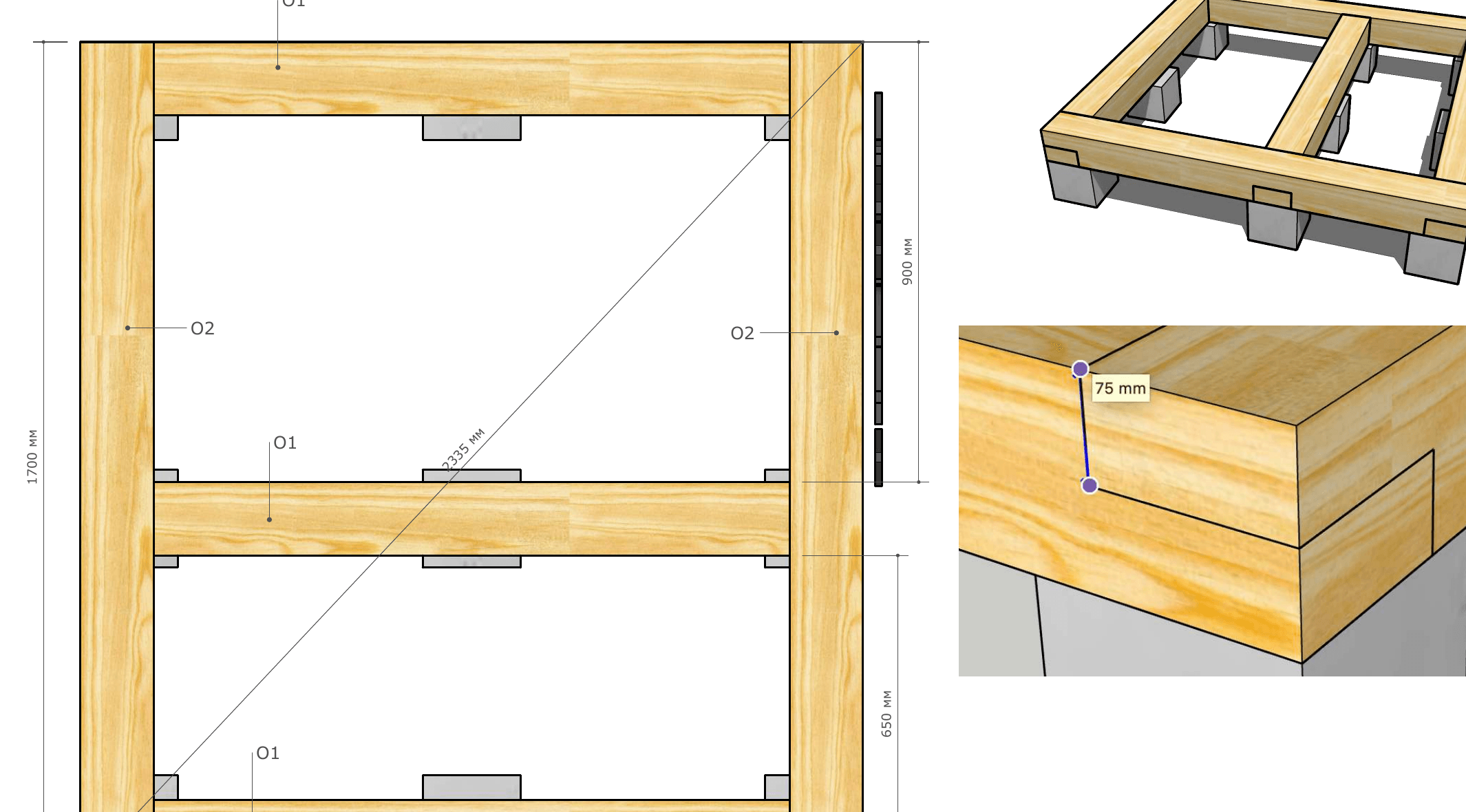

• Обвязка — брус 150×150: продольные О2 (L1700, 2 шт) + поперечные О1 (L1600, 3 шт) — по краям и средняя (на 900 сверху / 650 снизу; это до граней средней балки, между ними сам брус 150: 900 + 150 + 650 = 1700).
• Соединение — вполдерева, врубка 75 мм (половина бруса 150).
• Контроль рамы: диагональ 2335 мм (диагональ прямоугольника 1600×1700). На этом этапе диагональ 2335 — по внешней раме; 2052 из этапа 01 было по центрам блоков.

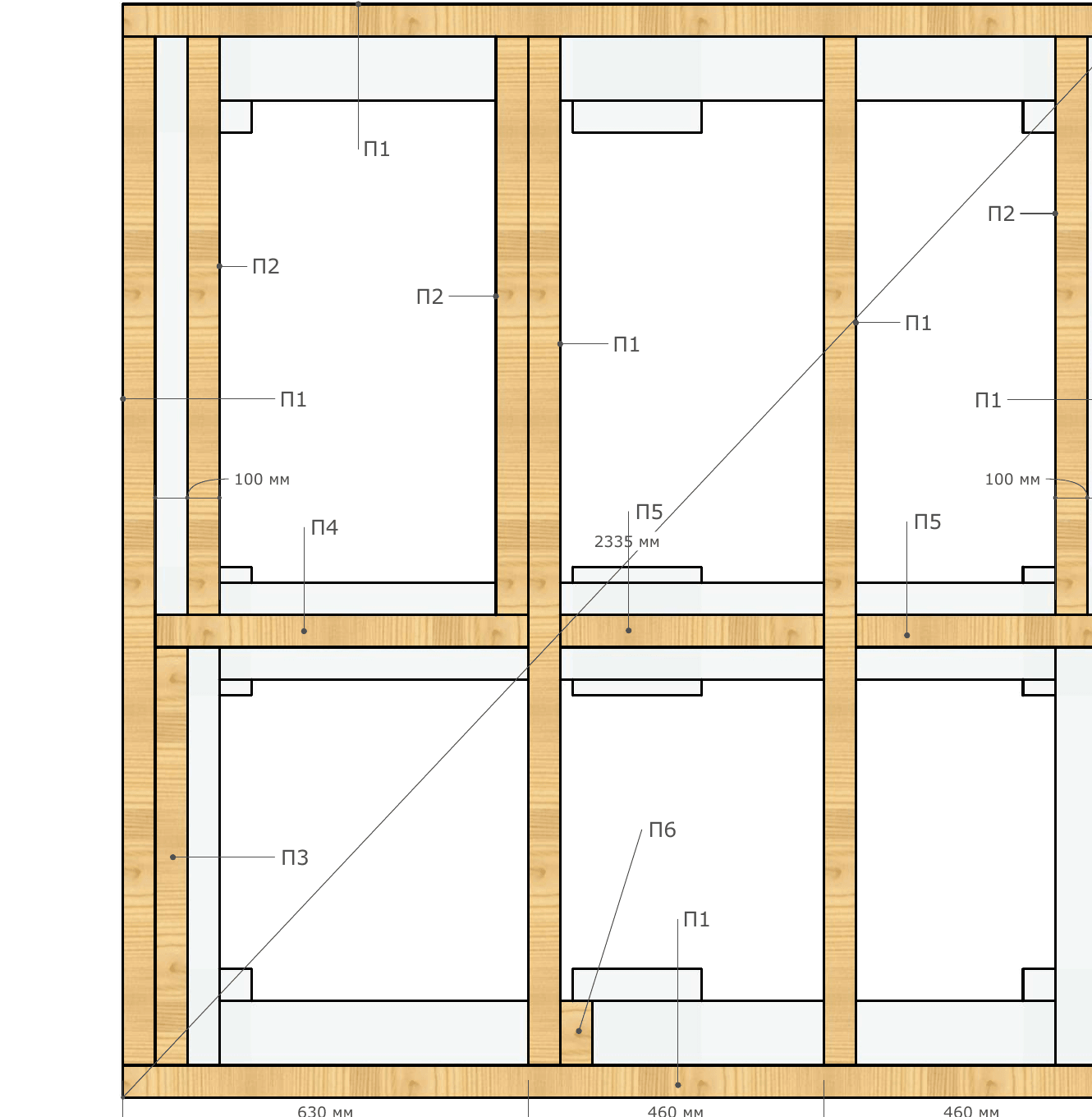

• Пол: рама и лаги из доски 150×50 (позиции П), шаг лаг ≈630 / 460 / 460 мм; настил (терраса 1 м² + внутри 0,7 м²).

Погодное окно

Дерево собираем в сухую погоду; весь пиломатериал антисептируем (особенно то, что ближе к земле — обвязку и лаги). Мокрую доску не ставим — «поведёт».

Логика этапа

Сначала собираем обвязку-ростверк: связываем 2 продольных и 3 поперечных бруса в жёсткую раму соединением вполдерева, проверяем прямоугольность по диагонали и укладываем на блоки через гидроизоляцию. Затем на обвязку кладём лаги пола и настилаем доску. Всё дерево — на отсечке от бетона и на оцинкованном крепеже.

Точки невозврата

1. Прямоугольность обвязки. Косая рама = косые стены. Диагональ 2335 и равенство диагоналей — до крепления.
2. Дерево на блоке без гидроизоляции — гниёт снизу. Только через рубероид (уложен на этапе 01).

Что уже готово к старту

• 9 блоков в одном горизонте с гидроизоляцией сверху (этап 01).
• Заказан брус 150×150 и доска 150×50, антисептик, крепёж.

План закупок этапа

Материал / позиция	Кол-во (по проекту)	Заказать
Брус 150×150 (обвязка)	О1 — L1600 ×3, О2 — L1700 ×2	со склада / под заказ
Доска 150×50 (рама пола, лаги)	по спецификации (П1–П9)	со склада
Доска настила (пол/терраса)	по площади пола	со склада
Антисептик, оцинкованный/нержавеющий крепёж, уголки	по объёму	со склада

Живую стоимость не показываем — ценового слоя у объекта пока нет.

Инструмент и руки

Вдвоём удобнее (брус 150×150 тяжёлый). Нужны: пила (ручная/торцовочная), ножовка + стамеска или бензопила для врубок вполдерева, шуруповёрт, уровень, угольник, рулетка, кисть для антисептика.

Как делаем

1. Собираем обвязку-ростверк

Из бруса 150×150 собираем раму: 2 продольных О2 (1700) и 3 поперечных О1 (1600) — по краям и одна средняя. В местах соединений делаем врубку вполдерева (75 мм) и стягиваем.

Если делаешь впервые — что такое врубка вполдерева и как собрать раму

• Врубка вполдерева. В обоих соединяемых брусьях выбирают паз на половину толщины (75 мм из 150), и они ложатся заподлицо, входя друг в друга «в замок». Так угол и крестовина держат нагрузку и не «играют». Пропил делают ножовкой на глубину 75 мм и выбирают стамеской (или пропилами бензопилой).
• Как собрать прямоугольник. Соедини 2 продольных О2 и крайние поперечные О1 — получится рама 1600×1700. Среднюю О1 поставь на отметку 900 от одного края (650 от другого). Проверь обе диагонали — должны совпасть (≈2335 мм).
• На блоки. Готовую раму опусти на 9 блоков (поверх гидроизоляции), совмести с осями блоков и закрепи (уголки/анкеры к блокам или на штыри).
• Готово, когда: рама собрана на врубках, диагонали равны (≈2335), лежит на всех блоках через гидроизоляцию, закреплена, в горизонте.

2. Лаги пола

По обвязке раскладываем лаги из доски 150×50 (позиции П) с шагом ≈460–630 мм и ставим доп. балку-опору под настил террасы.

Если делаешь впервые — лаги и шаг

• Зачем лаги. Настил нельзя стелить прямо на редкую обвязку — прогнётся. Лаги через каждые ≈460–630 мм дают частую опору доске пола.
• Опора настила террасы. Под выносную (террасную) часть пола проект добавляет отдельную балку-опору (лист A09) — чтобы край настила не висел.
• Готово, когда: лаги закреплены в одном уровне с шагом по проекту, опора террасы стоит.

3. Настил пола

Настилаем доску пола по лагам — внутреннюю часть и террасу — с небольшим зазором, на оцинкованный крепёж.

Если делаешь впервые — настил

• Зазор. Между досками (особенно на террасе, открытой сверху) оставляй 3–5 мм — вода уходит, дерево «дышит».
• Крепёж — оцинкованный/нержавеющий, иначе ржавые потёки и гниль в местах саморезов.
• Готово, когда: настил уложен ровно, без люфта, с зазором, оцинкованным крепежом; терраса и внутренняя часть готовы.

Частые ошибки

• Рама без врубок, «встык на саморез» — соединение слабое, постройку ведёт. Только вполдерева.
• Не сверил диагональ — рама косая. Диагонали равны (≈2335) до крепления.
• Дерево на блок без гидроизоляции — гниёт. Только через рубероид.
• Настил без зазора / чёрный крепёж — вспучивание и ржавчина. Зазор 3–5 мм, крепёж оцинкованный.

Контроль и приёмка

Контроль и приёмка обвязки и пола0 из 6

• Пиломатериал антисептирован
• Обвязка собрана из бруса 150×150 на врубках вполдерева (75 мм): 2×О2 (1700) + 3×О1 (1600), средняя на 900/650
• Диагонали рамы равны (≈2335 мм), рама в горизонте
• Рама лежит на 9 блоках через гидроизоляцию и закреплена
• Лаги 150×50 уложены с шагом ≈460–630 мм; опора настила террасы стоит
• Настил уложен с зазором 3–5 мм на оцинкованный крепёж

Оставляем для следующего этапа

• Жёсткая обвязка с готовым полом в горизонте — основание, к которому крепятся стены.

Что дальше

На обвязке собираем и поднимаем стены и каркас.
