Стены и каркас

Стены собираем щитами на земле — каждую как плоскую рамку из стоек, а потом поднимаем и связываем в коробку. Так удобнее и точнее, чем прибивать стойки по одной на весу. Всего щитов шесть (СТЕНА 1–6), и они разной высоты — постройка идёт со скатом, поэтому у стоек и укосин свои углы реза.

Источник

Проект A-frame-russian (Арсений Костарев): VK. Ниже — пошаговая инструкция по листам A11–A14.

Параметры по проекту (листы A11–A14)

• 6 стен-щитов (СТЕНА 1–6) из стоек К (100×50) с диагональной укосиной У (100×25) в каждой.
• Размеры (пример): СТЕНА 1 — 1600 × 2055, СТЕНА 2 — 1600 × 1965; стены разной высоты (скат).
• Углы реза укосин/стоек: 84° / 57° / 56° / 53° / 45° (по листам A12–A14).
• Брусок 50×50 по контуру щита — под крепёж будущей отделки.
• Стойку К14 подрезать от отметки 50 мм (A14).

Погодное окно

Каркас собираем в сухую погоду; дерево антисептированное. Готовый открытый каркас надолго под дождём не оставляем — накрываем или сразу переходим к крыше.

Логика этапа

Каждую стену собираем плоским щитом: по раскладке проекта нарезаем стойки К (100×50), крепим их между верхней и нижней обвязками щита, ставим укосину (диагональ жёсткости) и брусок 50×50 под отделку. Готовые щиты поднимаем на пол-обвязку, выставляем по отвесу и скрепляем между собой в углах — получается коробка.

Точки невозврата

1. Углы реза. Стены разной высоты и с уклоном — режь стойки и укосины строго по углам проекта (собранный щит потом не переточить).
2. Укосина в каждой стене. Без диагональной связи каркас «сложится» ромбом. Укосину ставим до подъёма.
3. Вертикаль и связка углов. Поднял щиты — выставь по отвесу и скрепи между собой, иначе коробку поведёт.

Что уже готово к старту

• Обвязка с полом в горизонте (этап 02) — на неё встанут щиты.
• Заказаны доски на стойки (100×50), укосины (100×25) и бруски (50×50).

План закупок этапа

Материал / позиция	Кол-во	Заказать
Доска 100×50 (стойки К1–К18)	по спецификации	со склада
Доска 100×25 (укосины У1–У3)	по спецификации	со склада
Брусок 50×50 (крепёж отделки, Б)	по спецификации	со склада
Крепёж оцинкованный, уголки	по узлам	со склада

Живую стоимость не показываем — ценового слоя у объекта пока нет.

Инструмент и руки

Вдвоём — поднимать и держать щиты. Нужны: торцовочная/ручная пила с возможностью резать под углом, угольник и малка (перенести углы 53–57°), шуруповёрт, уровень и отвес, длинная рейка/правило, струбцины.

Как делаем

1. Разбираемся, где какая стена

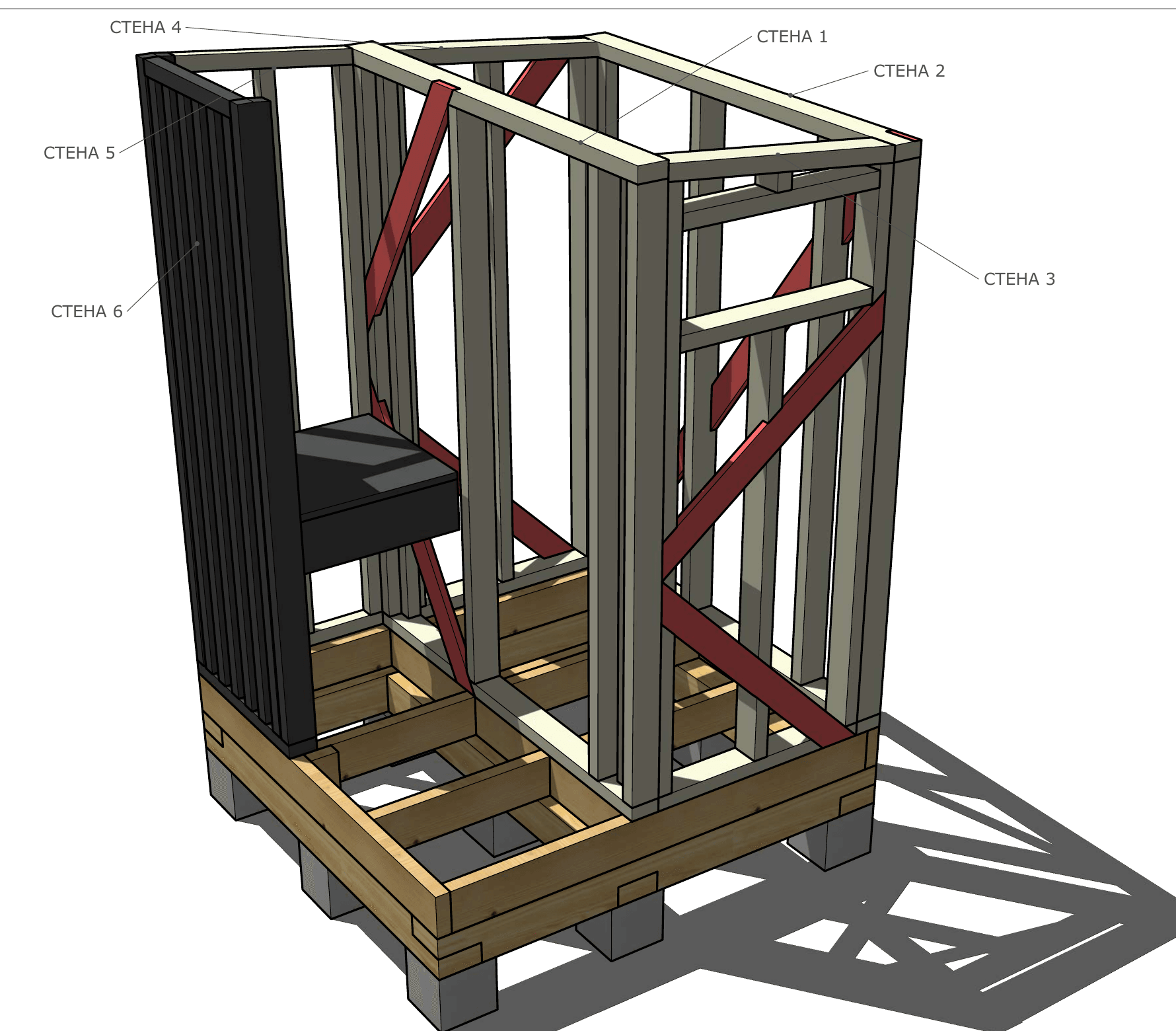

Сначала посмотри обзор каркаса: шесть щитов образуют коробку, у каждого своё место (СТЕНА 1 — фасад с дверью, СТЕНА 6 — задняя, и т.д.). Красные диагонали на схеме — укосины.

2. Собираем каждый щит на земле

По раскладке листа нарезаем стойки К (100×50) и собираем плоский щит: стойки между верхом и низом щита, затем укосина по диагонали и брусок 50×50 по контуру под отделку.

Если делаешь впервые — как собрать щит и резать углы

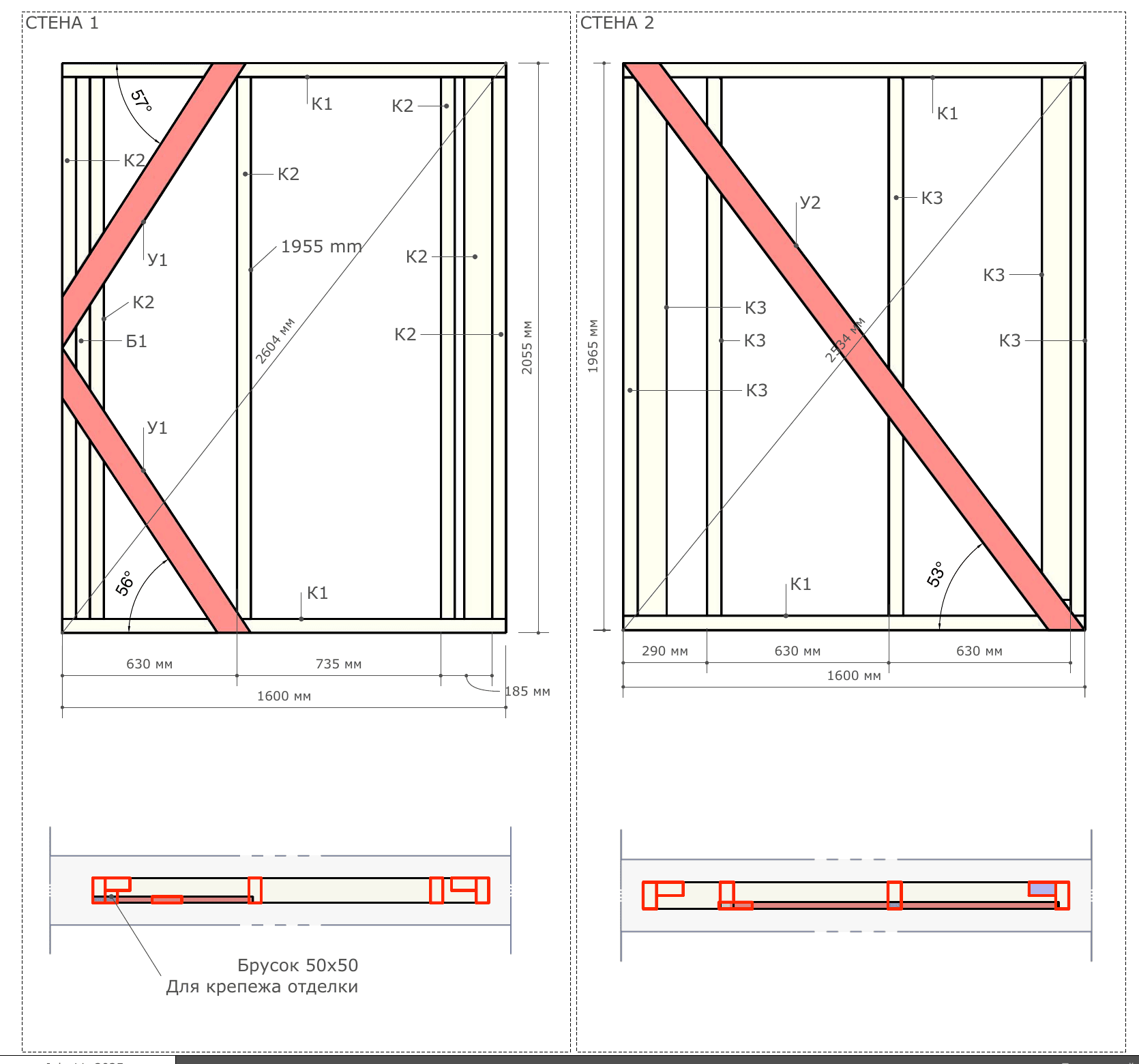

• Раскладка = шаблон. На листе показано, где какая стойка (К1, К2…) и на каком расстоянии (например, СТЕНА 2: 290 / 630 / 630 мм). Отмерь и разложи стойки на ровной площадке — это твой шаблон.
• Углы реза. Постройка со скатом, поэтому верх стены идёт под углом. Углы (53–57° и др.) переноси на доску малкой (регулируемый угольник) прямо с чертежа и режь торцовкой. Отрезал не под тем углом — стойка не встанет.
• Укосина — обязательна. Диагональная доска (У, 100×25) не даёт прямоугольному щиту сложиться в ромб. Её концы подрезаны под углы стоек. Ставь её до того, как поднимешь щит.
• Брусок 50×50 под отделку. По контуру щита пускают брусок — к нему потом крепится вагонка. Не забудь его на этапе сборки, потом добираться неудобно.
• Готово, когда: щит собран по раскладке, укосина и брусок на месте, диагонали щита сверены (для СТЕНА 1 ≈2604, СТЕНА 2 ≈2534).

3. Подъём и связка коробки

Поднимаем щиты на пол-обвязку, выставляем по отвесу и скрепляем между собой в углах; временно раскрепляем укосинами до крыши.

Если делаешь впервые — подъём и вертикаль

• По одному. Поднимаешь щит, ставишь на своё место по разметке обвязки, выставляешь вертикаль отвесом и временно подпираешь укосом.
• Связка углов. Соседние щиты стягивают между собой по стойкам — коробка становится жёсткой. Проверь прямые углы между стенами.
• Стойка К14. По проекту её подрезают от отметки 50 мм (лист A14) — не пропусти при сборке задней стены.
• Готово, когда: все 6 щитов подняты, вертикальны, скреплены между собой, коробка не «гуляет».

Частые ошибки

• Стойки/укосины под неверным углом — щит не встаёт, коробка кривая. Переноси углы малкой с чертежа.
• Забыл укосину — каркас складывается ромбом. Диагональ жёсткости — в каждой стене.
• Забыл брусок 50×50 под отделку — потом некуда крепить вагонку. Ставим при сборке щита.
• Щиты не связаны между собой — коробку ведёт. Скрепляем в углах, проверяем вертикаль.

Контроль и приёмка

Контроль и приёмка стен0 из 6

• Все 6 щитов собраны по раскладкам A11–A14, стойки и укосины под проектными углами
• В каждой стене стоит укосина (диагональ жёсткости)
• По контуру щитов пущен брусок 50×50 под отделку
• Стойка К14 подрезана от отметки 50 мм
• Щиты подняты, выставлены по отвесу, скреплены между собой; углы прямые
• Каркас временно раскреплён до монтажа крыши

Оставляем для следующего этапа

• Собранная коробка из 6 стен с укосинами и брусками под отделку — верх стен готов принять стропила.
