Перекрытие и стропильные фермы
Крышу этого дома держат стропильные фермы — треугольные конструкции, которые перекрывают весь пролёт без внутренних опор. Нижний пояс ферм с подшивкой образует чердачное перекрытие (потолок), а по верхнему поясу дальше пойдут стропила и кровля. Поэтому перекрытие и каркас крыши — один этап.
Проект: ИП Колюк А.В. (г. Белая Калитва). Числа — из проекта (facts.json).
Параметры по проекту (листы 12–15)
- Мауэрлат — брус 100×100 по верху стен, крепится анкерами 10×150.

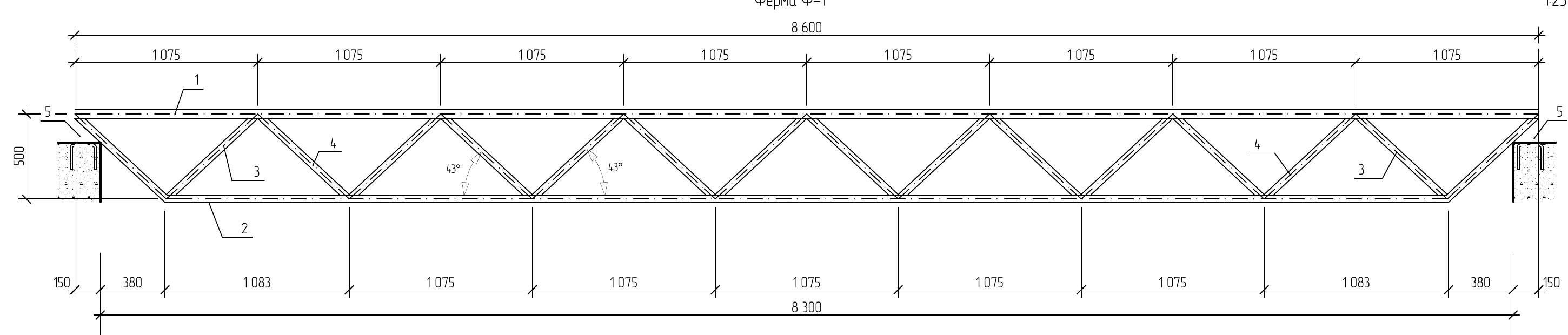

- Ферма Ф-1 (дом) — стальная сварная из профильной трубы: верхний пояс 50×3,5, нижний пояс и раскосы 40×3,5 (ГОСТ 30245-2003), косынки — лист 10 мм. Пролёт 8600 мм, высота 500 мм, раскосы под 43°.
- Ферма Ф-2 (навес/терраса) — тоже стальная сварная ферма из профтрубы (ГОСТ 30245-2003), пролёт ~8120 мм, высота 500; опирается на стальные стойки навеса.
- Балка перекрытия Б1 — стальная составная 2×швеллер №16 (ГОСТ 8240-97), 4 шт. Под фермы — опорная балка швеллер 2×№10; прогоны навеса ПР1 — труба квадратная 80×3,5 (лист 12).
Погодное окно
Монтаж ферм — на высоте и краном, поэтому без сильного ветра. Успеть закрыть перекрытие и перейти к кровле лучше до затяжных дождей: открытое перекрытие мокнет.
Логика этапа: сначала опора, потом фермы
Порядок такой: мауэрлат → фермы → раскрепление. Мауэрлат — это брус, «пояс» по верху стены, который распределяет нагрузку от ферм на кладку и даёт, к чему крепить фермы. Фермы Ф-1 опираются на мауэрлат по стенам дома, фермы Ф-2 — на стальные стойки навеса.
Точка невозврата — крепление и раскрепление ферм
Смонтированные, но не раскреплённые между собой фермы — опасны: одна потеряла устойчивость — «сложилась» вся крыша. Ставь фермы с временными связями сразу, пока не пришиты постоянные прогоны/обрешётка.
Про армопояс — что говорит проект
В ведомости проекта отдельного монолитного армопояса под фермы нет: мауэрлат крепится к газобетонной стене анкерами 10×150 (см. разрез 1-1, узлы). На газобетоне D500 под сосредоточенную нагрузку от ферм распределяющий пояс/усиление верхнего ряда — распространённое инженерное решение; если строишь не строго по проекту, этот вопрос стоит обсудить с конструктором. В самом проекте — анкеровка мауэрлата.
Что уже готово к старту (вход)
- Несущие стены выведены, верх готов принять мауэрлат.
- Стальные стойки навеса стоят вертикально, верх в одном уровне (этап 04).
- Фермы Ф-1/Ф-2 изготовлены по чертежам (листы 14–15) и, желательно, покрашены.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во (по проекту) | Срок поставки | Заказать за … до работ |
|---|---|---|---|
| Мауэрлат брус 100×100 | по периметру (М1–М10, лист 13) | со склада, 1–3 дня | за 3 дня |
| Фермы Ф-1, Ф-2 (сталь по чертежам) | по спецификации | изготовление, 1–3 недели | заранее |
| Анкеры 10×150, крепёж | по узлам | со склада | за 3 дня |
| Гидроизоляция под мауэрлат | по периметру | со склада | за 3 дня |
Заказать заранее — для этапа «Кровля»
| Позиция | Цикл поставки | Почему сейчас |
|---|---|---|
| Стропила 50×150 (3,68 м³), профлист С-21, утеплитель URSA 150 | под заказ, 1–2 недели | Пока стоят фермы — пиломатериал и кровля должны быть на площадке. |
Что понадобится: инструмент и руки
- Инструмент: кран/манипулятор для подъёма ферм, сварка (стыки Ф-2, узлы), уровень, дрель по бетону под анкеры, монтажные пояса и страховка.
- Что сам, что спецу: мауэрлат новичок ставит сам. Подъём и монтаж ферм — работа бригады с краном и на высоте: это опасно, нужны страховка и опыт. Твоя задача — контроль (уровень, шаг, раскрепление).
Как делаем
1. Мауэрлат по верху стен
- Раскатай гидроизоляцию по верху стены под брус.
- Уложи мауэрлат 100×100, выведи в горизонт, закрепи анкерами 10×150 в стену с шагом по проекту.
Готово, когда: мауэрлат уложен, в горизонте, закреплён по всему периметру.
2. Монтаж ферм Ф-1 и Ф-2
- Краном подними ферму Ф-1 и установи на мауэрлат по разметке (шаг ферм — по схеме, лист 12). Ферму Ф-2 — на стальные стойки навеса.
- Выведи каждую ферму в вертикаль, сразу ставь временные связи между фермами.
- Закрепи опорные узлы (Ф-1 к мауэрлату, Ф-2 к стойкам — по узлам проекта).
Готово, когда: все фермы стоят по шагу, вертикальны, раскреплены между собой.
3. Балка перекрытия и подготовка потолка
По опорам укладывают стальную составную балку перекрытия Б1 (2×швеллер №16, лист 12) — основу перекрытия; прогоны навеса ПР1 — труба 80×3,5. Позже снизу подошьют потолок (подшивка 100×25), между поясами ляжет утеплитель — это уже в пироге кровли.
Готово, когда: элементы перекрытия уложены по схеме.
Частые ошибки
- Не раскрепили фермы — риск обрушения. Временные связи — сразу.
- Мауэрлат не в горизонт — фермы встанут вразнобой. Выверяй уровнем.
- Слабая анкеровка — крышу сорвёт ветром. Анкеры по проекту.
Контроль и приёмка
Контроль и приёмка перекрытия и ферм0 из 5
Оставляем для следующего этапа
- Верхний пояс ферм — по нему пойдут стропила и обрешётка кровли.
- Нижний пояс с брусом — под утепление и подшивку потолка.
Что дальше
Каркас крыши готов. Следующий этап — Кровля: стропила 50×150, паро- и гидроизоляция, утеплитель URSA 150, обрешётка и профлист С-21, свесы и водосток.
