Подготовка котлована и траншей
Необходимые инструменты, техника и материалы
Инструменты
- Лопаты штыковые и совковые (по 3 шт. каждого вида)
- Нивелир лазерный
- Рулетки строительные/измерительные ленты геодезические (2 шт., 25-30 м каждая)
- Уровень строительный металлический пузырьковый, длина – 1,5-2 м
- Уголок строительный металлический (с измерительной разметкой не менее 30-35 см)
- Тачка садово-строительная усиленная
- Шнур разметочный строительный, не растягивающийся (не менее 150-200 м)
INFO
Все эти инструменты у нас уже есть: мы их использовали на предыдущей операции – разметке площадки под фундамент. Разметочный шнур также лучше сохранить и использовать вновь.
Дополнительные материалы
- Колья для строительной разметки и геодезии (длина – 1,5 м, не менее 40-45 шт.)
- Песок
- Экскаватор или мини-трактор
- Самосвал
- Виброплита
TIP
Виброплита – инструмент недешевый (от 45000-50000 руб.). Поэтому лучше заранее уточнить у своих подрядчиков-строителей, имеется ли он у них, или взять в аренду. Все характеристики нужной виброплиты (включая вид питания – электрический или бензиновый) также согласуйте со строителями.
Выравнивание рабочей площадки
1. Убираем разметочные колья и шнур
На размеченной площадке будущего котлована фундамента необходимо снять все метки – разметочные колья, которыми мы отметили углы фундамента, и натянутый между ними разметочный шнур. Иначе они будут мешать проведению земляных работ. Убираем также шнур, которым накануне мы отметили ось А, однако оставляем колья от оси А, далее будем их активно использовать.
WARNING
В зоне фундаментных работ не должно остаться ничего, что может помешать работе экскаватора.
TIP
Не забудьте заранее согласовать с рабочими ту точку или точки, на которых будет лежать вынутый из котлована грунт. Позаботьтесь об удобном подъезде самосвала и экскаватора к этой точке.

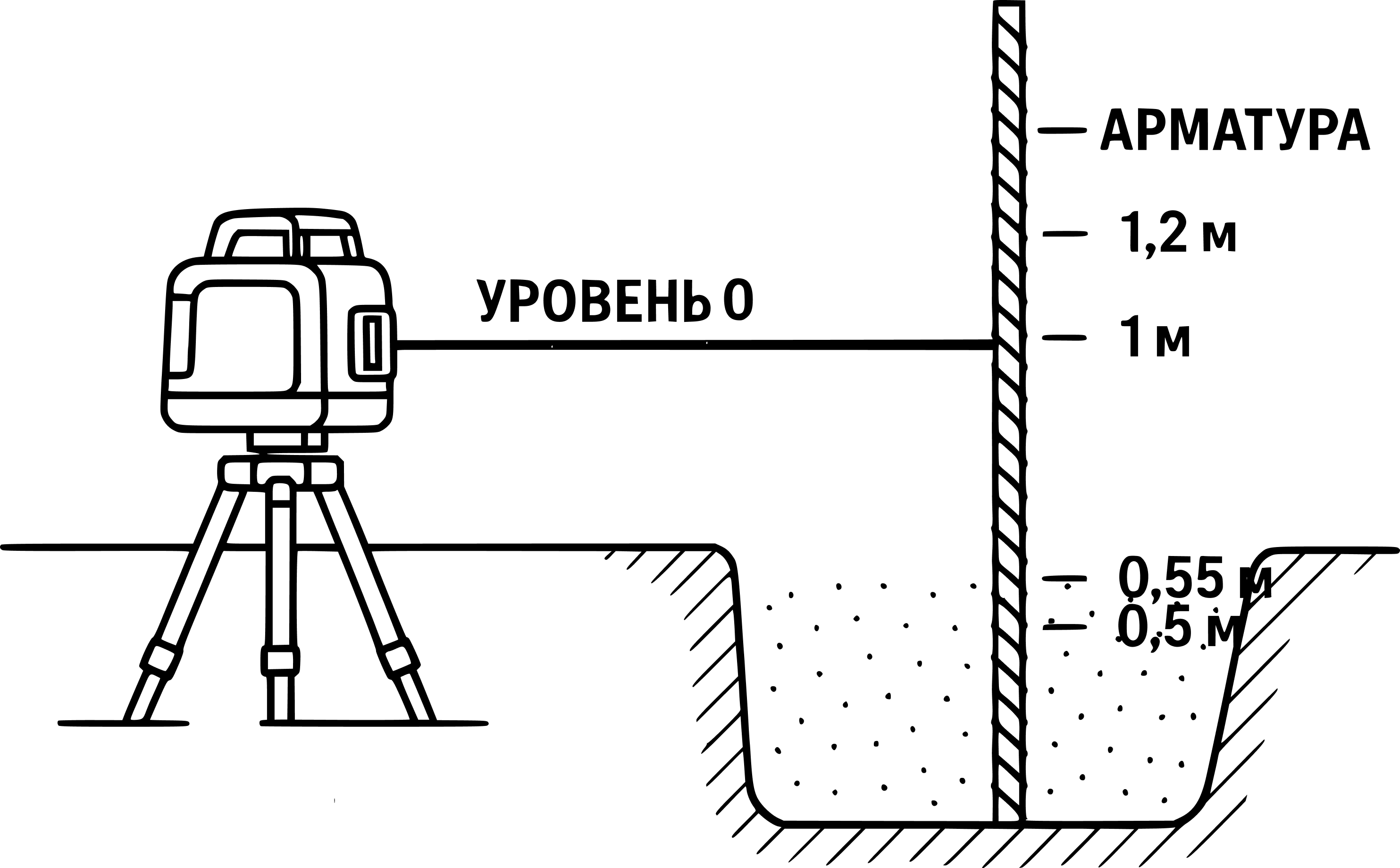

2. Выставляем нивелир на уровне 0
Напомним: нулевой уровень мы уже определили на предыдущем этапе работ. Сейчас нивелир необходимо установить за границей будущего фундамента - так, чтобы ничто не мешало земляным работам. Теперь у нас всё готово, чтобы выровнять площадку котлована по горизонтали, ориентируясь на нулевой уровень.
TIP
Здесь и дальше для чернового контроля нам помогут наши разметочные колья с отметками, для более точного – лазерный нивелир.

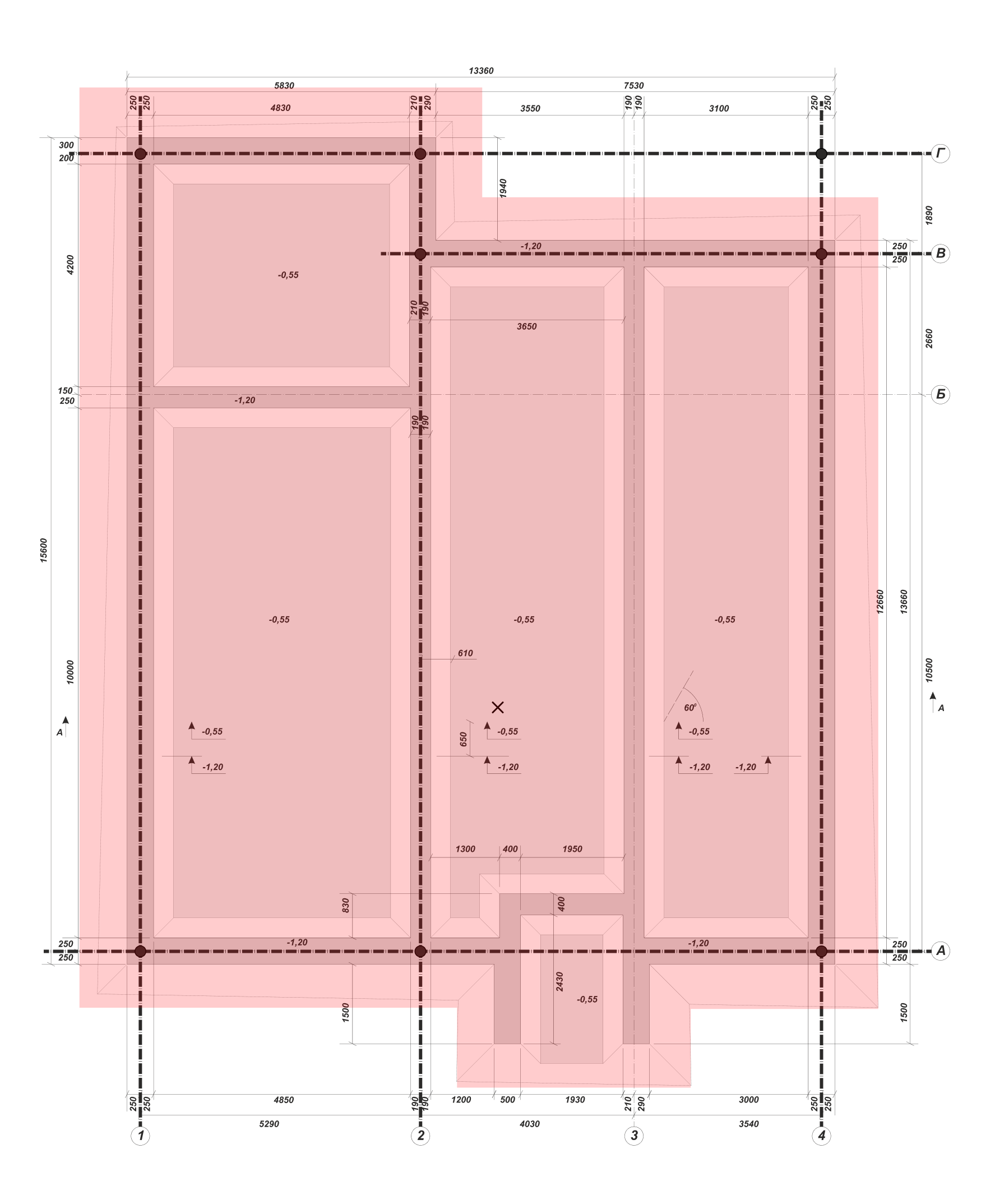

3. Механизированные работы по снятию грунта до уровня -0,5 м
Трактор отвалом проводит земляные работы. Они проводятся строго внутри всей рабочей зоны котлована. Ход работы тракториста необходимо постоянно контролировать: глубина котлована не должна превышать нужных нам -0,5 м.
4. Ручные работы по заглублению и выравниванию грунта до уровня -0,55 м
После того, как котлован углубился на 0,5 м, работу техники нужно остановить. Далее вручную, совковыми лопатами, мы углубляемся еще на 0,05 м, одновременно разравнивая площадку. Регулярно контролируем ход работы: нам необходима глубина -0,55 м от нулевой отметки. Для контроля также используем колья с отметками и нивелир.
DANGER
Если мы выкопали лишнего, ни в коем случае не засыпаем грунт обратно. Заделывать углубления можно только песком с трамбованием до коэффициента уплотнения песка 0,95-0,98. Однако мы будем делать это позднее.

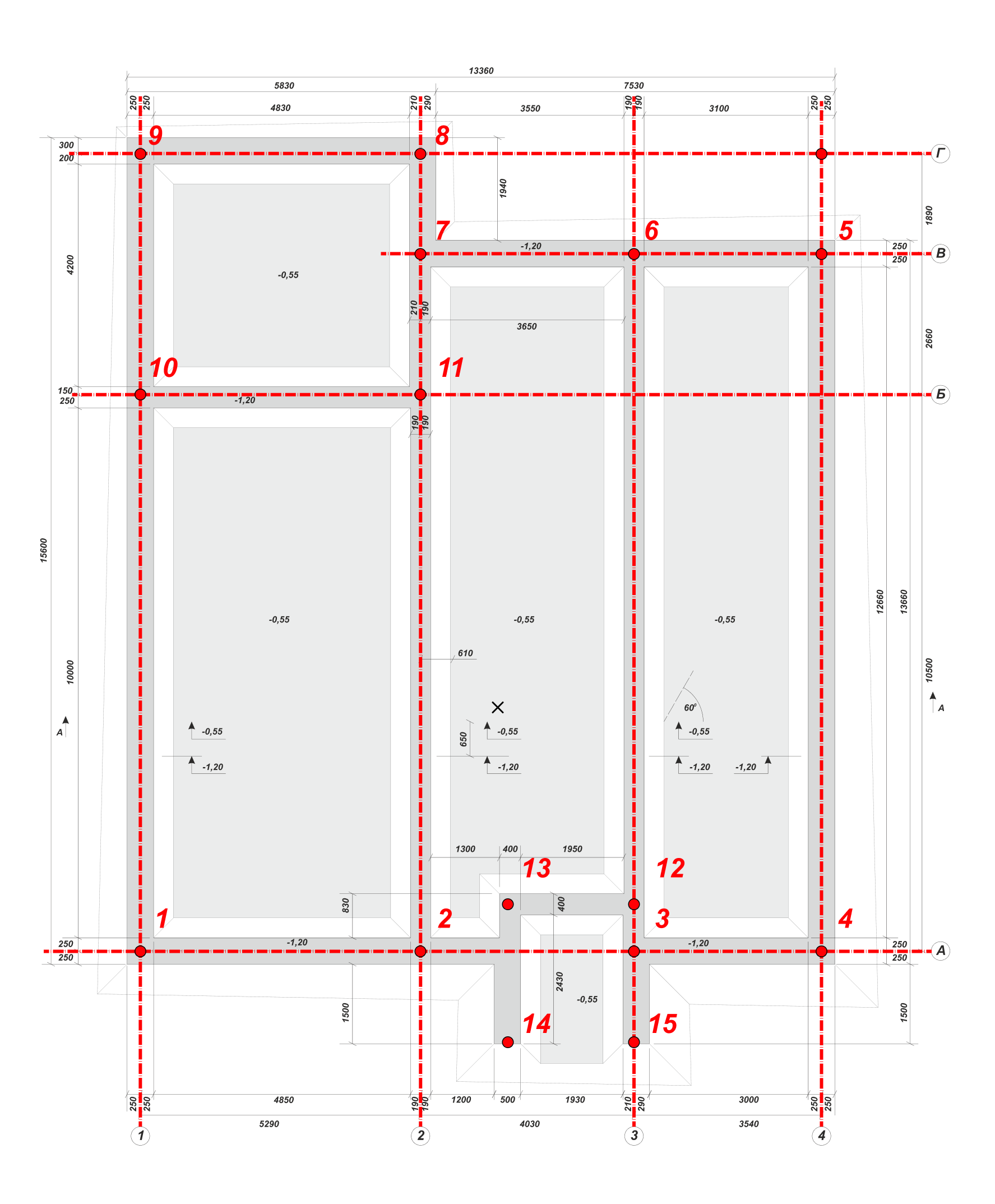

5. Разметка фундамента по осям. Проверка по диагоналям
Теперь в выровненном по всей площади котловане необходимо разметить все траншеи ленточного фундамента для внешних и внутренних стен. Для этого нам вновь понадобятся рулетки, разметочные колья и шнур.
Задача – точно найти и отметить все внешние и угловые точки фундамента (пока что - за исключением крыльца), обозначив их кольями и соединив шнуром.
Разметку начинаем, вновь отталкиваясь от линии оси А. Для этого также натягиваем шнур между теми кольями, которые мы заранее предусмотрительно оставили на оси А. Отталкиваясь от оси А, вновь находим точки пересечения всех осей, обозначая их разметочными кольями и соединяя колья разметочным шнуром.
Проверяем полученные точки измерением диагоналей.
6. Разметка входной группы по осям. Проверка по диагоналям
Отталкиваясь от линии оси А, размечаем траншеи фундамента крыльца.
7. Окончательная разметка траншей
Ориентируясь на полученную осевую разметку траншей, выставляем их внешние и внутренние границы в размер при помощи измерительных инструментов, разметочных кольев и шнура.
При разметке строго придерживайтесь проекта фундамента и соблюдайте ширину траншей.
INFO
Нужно проставить все точки нашего фундамента в соответствии с его размерами. (Зеленое - лента, а красное и ораньжевое мы не учитываем)
8. Финальная подготовка границ траншей
На этом этапе нам точно понадобятся песок, совковые лопаты и строительная тачка. Задача – отметить песком внешнюю и внутреннюю границы будущих траншей. Так мы сводим к минимуму риск ошибки при работе экскаватора.
Перед началом следующих этапов земляных работ вновь убираем все колья (также за исключением тех, что стоят на линии оси А) и разметочный шнур.

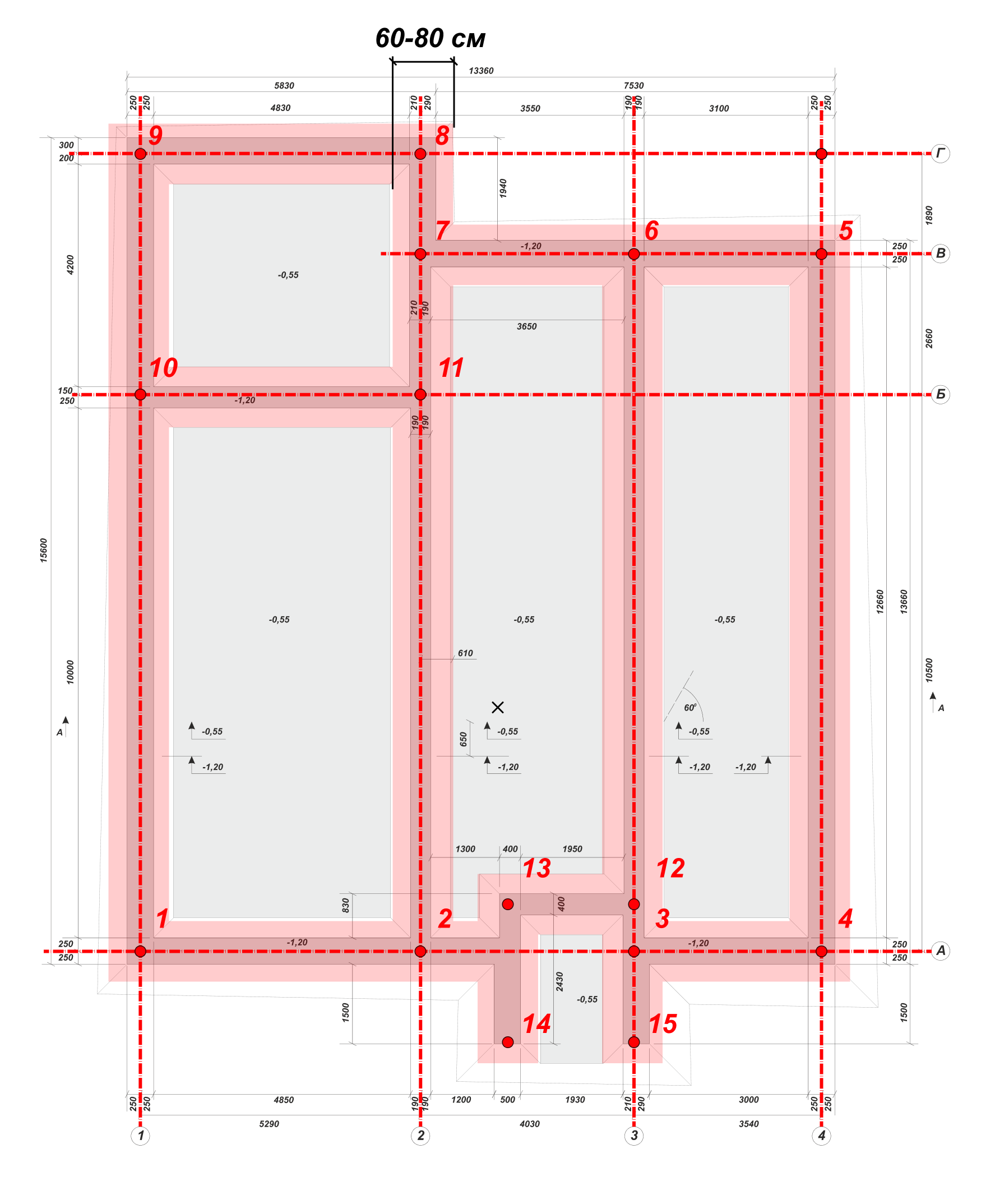

9. Механизированные работы по рытью траншей до уровня -1,0 м
Иногда принято считать, что контроль данного этапа может обеспечить даже тот, кто впервые столкнулся с организацией земельных работ. Возможно. Но тщательность контроля за выполнением работ чрезвычайно важна.
Мы рекомендуем запомнить главное:
- траншеи обязательно должны быть выкопаны на одинаковую глубину.
TIP
Наши эксперты рекомендуют начинать копку с самого нижнего участка площадки. Считается, так фундамент точнее "садится" на расчетную глубину.
Задача экскаватора - вырыть все размеченные в котловане траншеи шириной 0,8 м на глубину 1 м. При этом наша задача - постоянно "мониторить" ход работы с помощью разметочных кольев с контрольными отметками, при необходимости своевременно останавливая машиниста экскаватора.
10. Ручные работы по углублению и выравниванию траншей до уровня -1,2 м
На оставшиеся -0,2 м углубляемся вручную, аккуратно разравнивая стены и дно траншей и также постоянно контролируя глубину с помощью "контрольных" кольев и лазерного нивелира.
WARNING
Если ошибка все-таки произошла и глубина траншей превысила 1,2 м, ни в коем случае нельзя разравнивать ямы вынутым грунтом. Для этого используем только влажный песок!
Впоследствии песок должен быть утрамбован виброплитой. Однако к этому можно приступать лишь после того, как закончены все работы по рытью.
Не менее важно придерживаться заложенной по проекту формы трапеции стен траншей и ширины их дна. Напомним: по проекту, ширина дна - 0,45 м.
TIP
Почему мы выбрали именно такую форму стен траншеи?
- В них значительно удобнее вязать каркас – одну из следующих важнейших операций по созданию фундамента
- Это экономия на земляных работах: нам требуется вынуть и вывезти значительно меньший объем грунта, чем если бы мы копали траншеи прямоугольной формы
11. Финальная разметка периметра фундамента, включая итоговую разметку ленты
WARNING
Максимально допустимая погрешность - 1 см.
Этот этап требует высокой точности. Скрупулезность измерений и соблюдение всех заложенных по проекту параметров траншей фундамента очень скоро понадобятся при работе по изготовлению армирующего каркаса ленты и выставлению опалубки.
Разметку проводим с учетом уже имеющейся глубины выкопанных траншей (-1,2 м от нулевой отметки фундамента).
Для этого нам необходимо повторить весь алгоритм действий, описанных выше (см. п. 5: "Разметка траншей фундамента стен по осям"): найти и разметить точки пересечения осей, и, ориентируясь от них, разметить внешние и внутренние углы и периметры фундамента с помощью разметочных кольев и шнура.

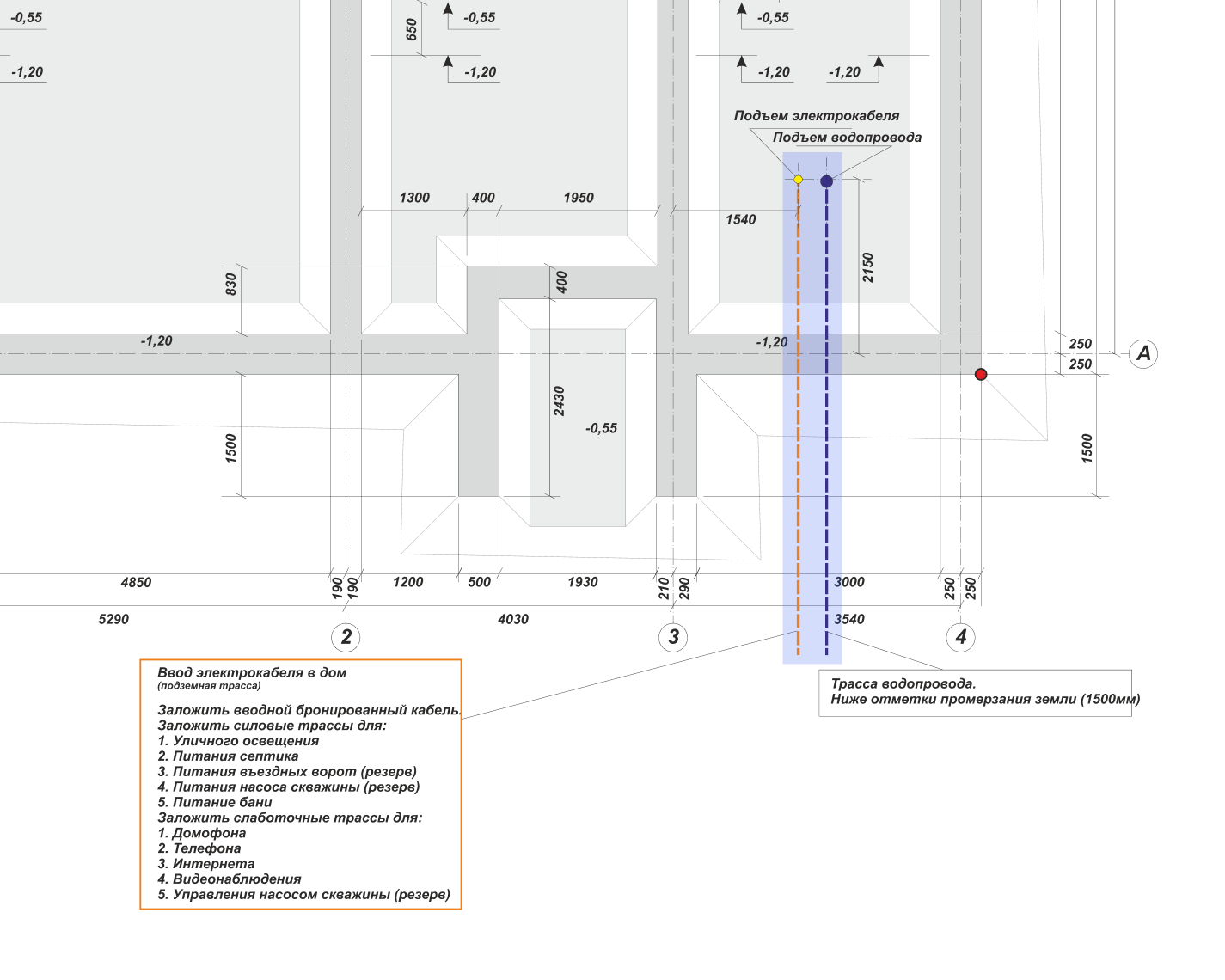

12. Траншея для коммуникаций водоснабжения
INFO
Работа с водоснабжением должна быть согласно СП 31.13330.2021
После того, как основные этапы по рытью траншей выполнены, следует выкопать еще одну траншею – для прокладки трубы водоснабжения от скважины или магистрального водопровода в дом.
Эту работу необходимо выполнить именно на данном этапе:
- Уже можно точно определить место, где водопровод войдет в дом
- Водопроводная труба, в любом случае, должна быть заложена ниже глубины промерзания. Согласно нашему проекту, это -1,5 м от нулевого уровня. Другими словами, труба должна пройти под подошвой ленты и плиты фундамента.
Следовательно, грамотно выкопать и обустроить траншею под водоснабжение можно только сейчас – до создания арматурного каркаса, установки опалубки и бетонирования ленты и плиты фундамента.
Требования к траншее для коммуникаций водоснабжения:
- Ширина – от 0,5 м до 0,8 м
- Небольшой уклон для стока воды в сторону источника водоснабжения
- Трамбовка основания траншеи песком или песчано-гравийной смесью
- Засыпка трубы песком
- "Вход" - перпендикулярно траншее фундамента
WARNING
При "пересечении" траншеи водоснабжения с траншеей ленты фундамента важно минимизировать разрушение стен и основания последней. По возможности, в таких случаях для ввода трубы водоснабжения рекомендуют сделать тоннель под основанием траншеи ленты, а не раскапывать его полностью.
Установка закладной гильзы
После того, как траншея водоснабжения готова, необходима установка закладной гильзы по всей длине входа водопровода в дом. Как правило, в этом качестве используют отрезок пластиковой или металлической трубы большего диаметра, чем водопроводная.
Назначение закладной гильзы:
- Защита рабочей трубы от давления бетона и деформаций фундамента
- Возможность замены рабочей трубы в случае ее повреждения
После установки гильзу в местах ее входа и выхода необходимо надежно зафиксировать временными упорами.
Прокладка водопроводной трубы
После того, как подготовительные работы по вводу данной коммуникации закончены, необходимо проложить водопроводную трубу по всей ее длине, пропустив через закладную гильзу.
Теперь на площадке котлована фундамента всё готово для создания арматурного каркаса, установки опалубки и заливки бетона.
WARNING
Не забудьте своевременно засыпать траншею с трубой водоснабжения!
Для этого произведите обратную засыпку траншеи:
- Используйте песок непосредственно вокруг трубы
- Грунт укладывайте послойно, уплотняя
- При уплотнении не перестарайтесь, можно повредить(смять) трубу
Чуть позже распишем подробнее работу с коммуникациями.
13. Вывоз вынутого грунта
Порядок на стройплощадке – одна из составляющих культуры строительства. Чем меньше грязи на вашем участке, тем легче вам и строителям будет работать. Поэтому не забудьте своевременно вывезти лишний грунт, извлеченный из котлована фундамента.
