Разметка рабочей зоны котлована
Это ответственный этап в создании фундамента, хотя именно он не требует от исполнителей ювелирной точности. Конечно, разметку посадки дома вообще можно заказать геодезистам – даже еще на первоначальном этапе планирования участка (ссылка на нашу страницу «Планирование участка»). Но если вы решили сделать разметку рабочей зоны котлована самостоятельно или, как минимум, проконтролировать ход этих работ, то, надеемся, наши рекомендации помогут вам.
Несмотря на кажущуюся простоту задачи – разметить «черновой» периметр, рабочую зону, да еще и с обязательными большими припусками, не забывайте: любая геометрическая ошибка в разметке очень скоро может привести к дополнительным расходам по ее устранению.
Ошибившись в разметке рабочей зоны фундамента и вовремя не перепроверив себя, люди начинают в соответствии с ней копать котлован, а потом заливают фундамент. В итоге, когда плита уже готова, они «неожиданно» обнаруживают, что, например, вместо прямоугольного фундамента перед ними… равнобедренная трапеция. Кажется, формально ошибки на первоначальном этапе разметки котлована не было: и боковые стороны, и даже диагонали трапеции по длине равны. Но основания трапеции всё равно разные. В итоге за этот наглядный урок геометрии людям приходится платить демонтажом готовой конструкции и изготовлением новой, с нуля. Или, что бывает чаще, внесением «корявых», заведомо неудачных корректировок в проект дома
Во избежание подобных ошибок, наши эксперты при разметке котлована предлагают придерживаться выверенных алгоритмов.
1. Ищем и отмечаем нулевой уровень

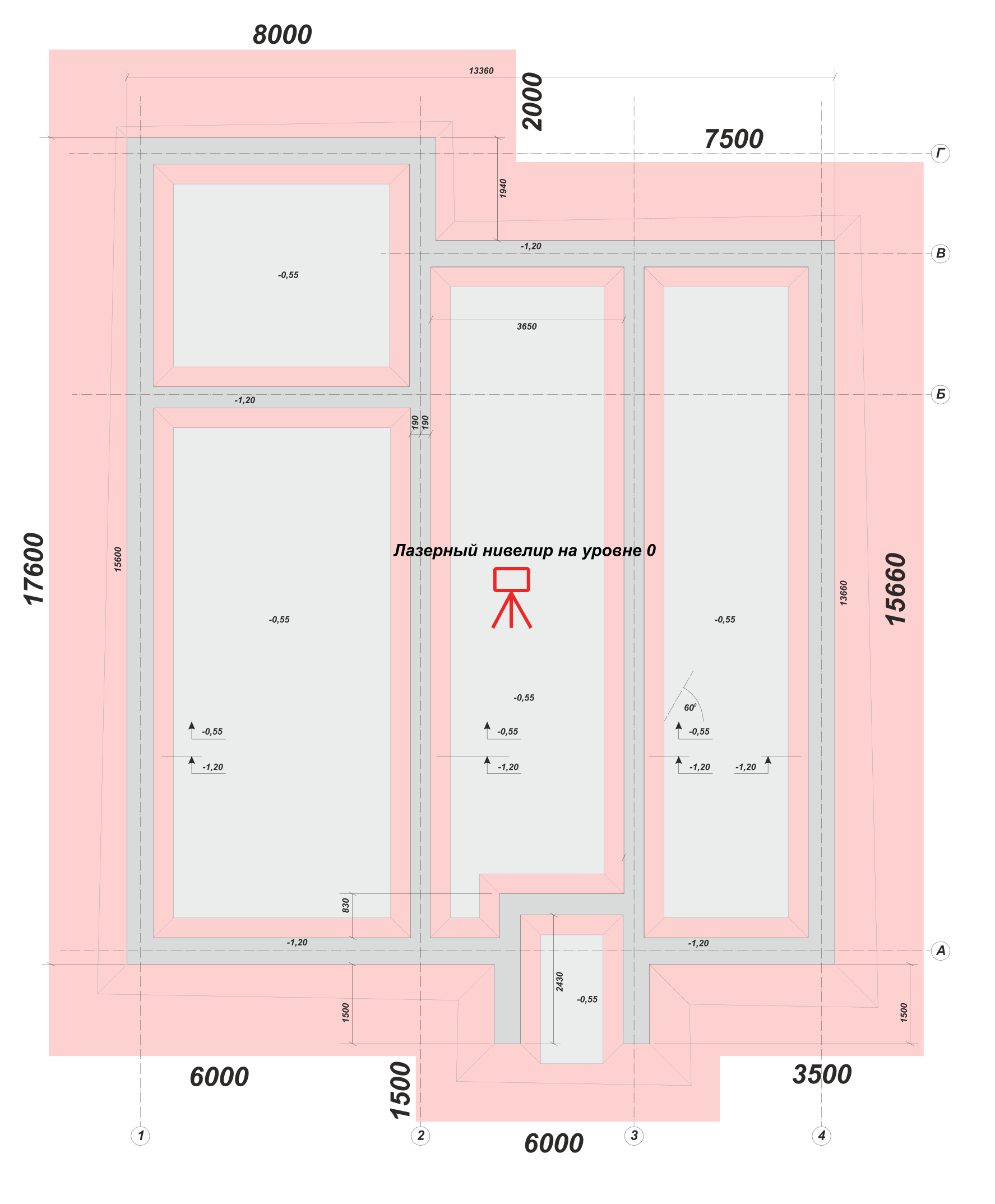

Как это сделать, особенно если земельный участок имеет уклоны, неровности и т.п.? Наши эксперты советуют за нулевую отметку дома взять уровень дороги напротив будущего крыльца или входной группы. С помощью нивелира отметьте нулевой уровень на кольях вне рабочей зоны или на заборе. Сделайте и зафиксируйте эту точку на местности, при необходимости сняв лишний грунт лопатой. Еще раз убедитесь в соответствии сделанной вами отметки контрольной точке - уровню дороги напротив входной группы будущего дома.
2. Определяем и отмечаем линию оси А

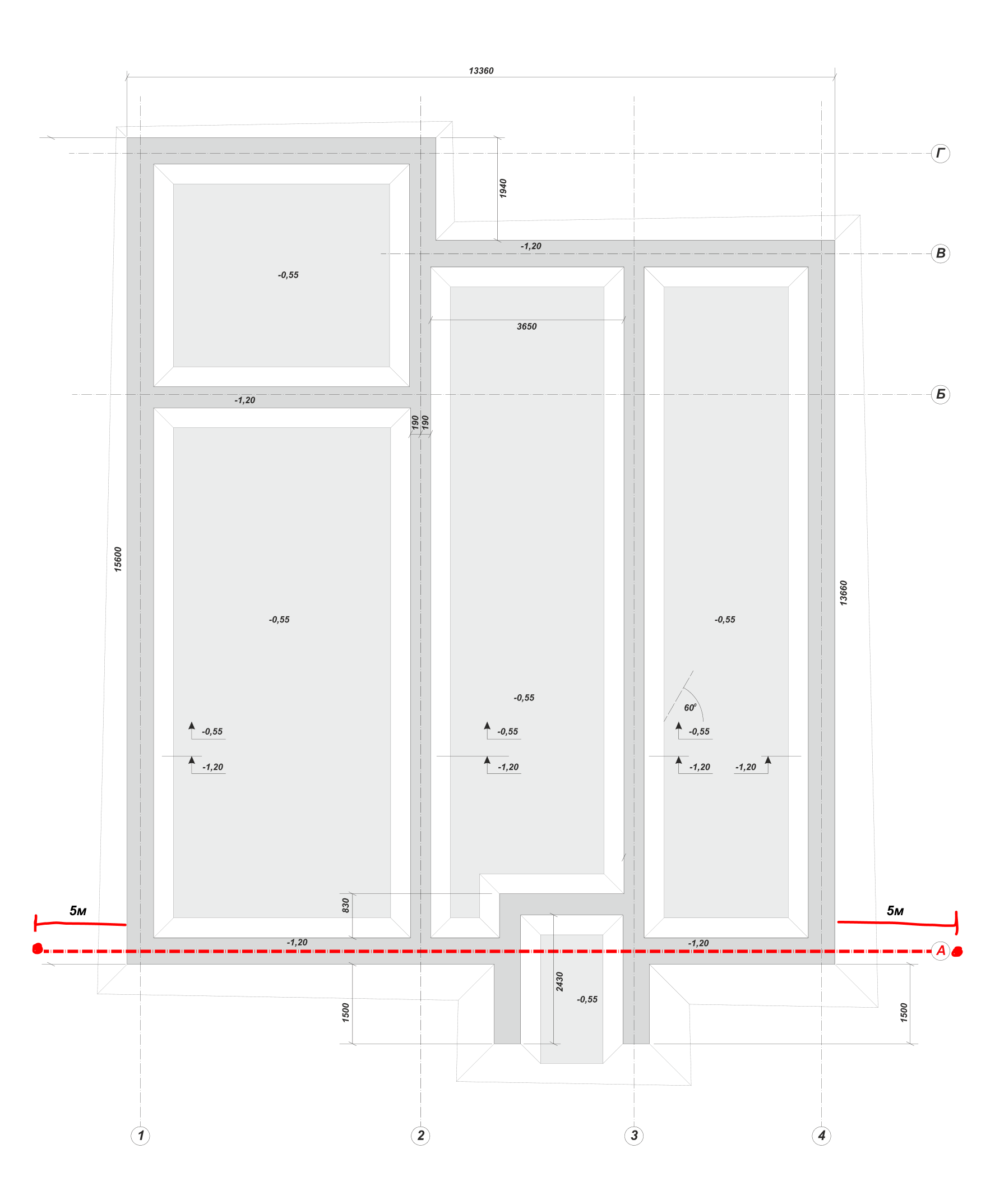

Для разметки непосредственно рабочей зоны нам нужно определить фронтальную линию, на которой будет стоять дом. Нам в помощь – план котлована из строительного проекта нашего дома. План котлована сделан в осях. В качестве отправной точки используем ось А. Задача – перенести ее на поверхность земли, отступив от ее концов на ≈ 5 м с каждой стороны. Забиваем первые колья разметки и соединяем их разметочным шнуром. Прежде чем ровно по горизонтали натянуть шнур, определяем между правым и левым кольями условный центр фасада дома. Далее с помощью нивелира плотно натягиваем шнур по линии оси А.
INFO
Наши эксперты рекомендуют дополнительно «привязать» ось А к местности, чтобы в процессе работы случайно ее не «потерять». Это можно сделать, отметив, например, линию оси А смываемым маркером на заборе.
3. Определяем периметр рабочей зоны

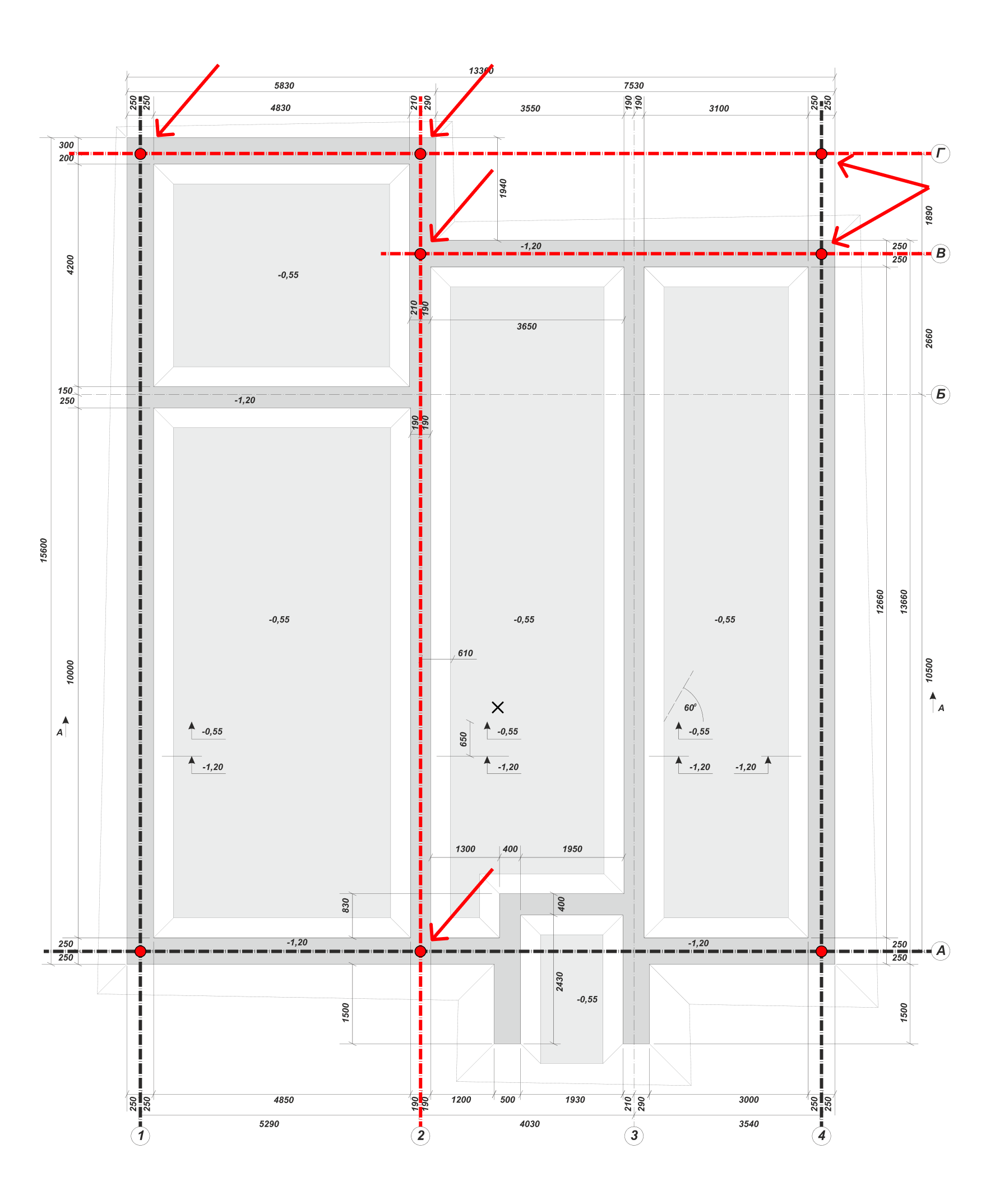

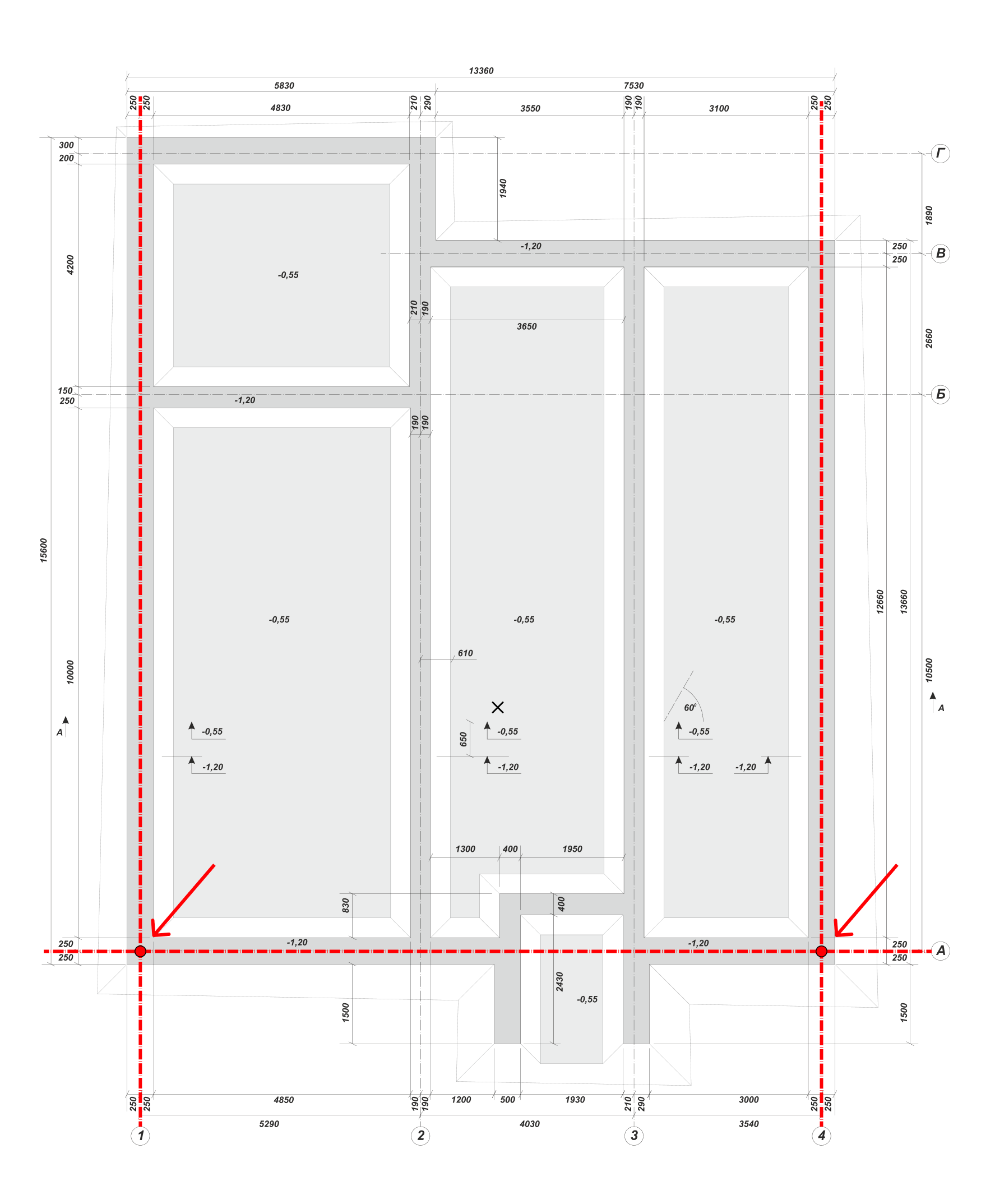

На оси А «расставляем» осевые точки котлована фундамента – А1 и А4, отмечая их колышками. Расстояние между точками А1 и А4 должно составить 12,86 м:

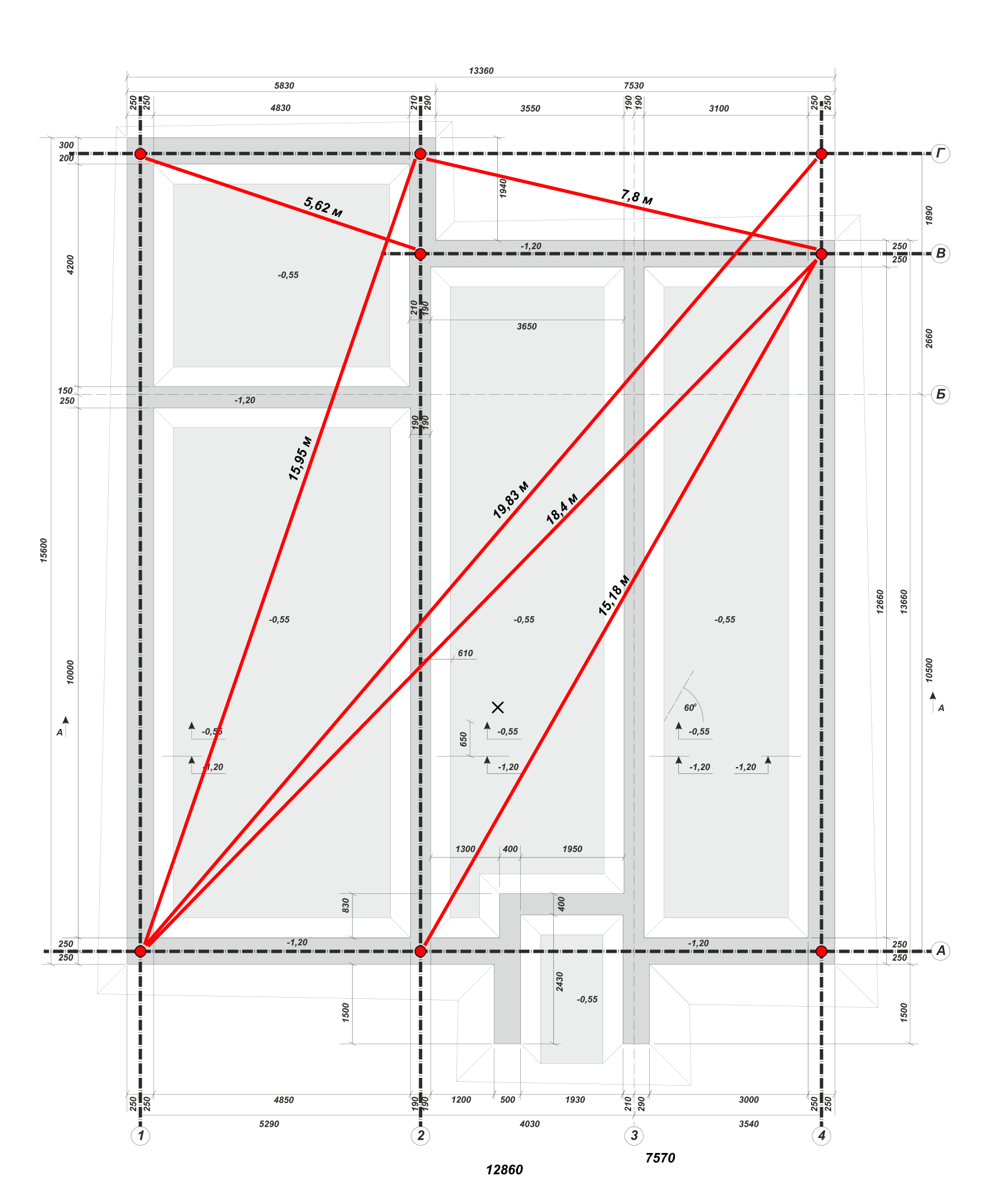

Далее с помощью двух рулеток отмечаем противоположные осевые точки – Г1 и временную Г4 (в данный момент она нужна нам для точности измерений), также отмечая их колышками. Соединяем колышки точек А1, Г1, Г4, А4 разметочным шнуром, сверяя уровень его линии с показаниями нивелира. Теперь необходимо убедиться, что периметр нашей фигуры представляет собой именно прямоугольник, длина каждой из сторон которого соответствует параметрам плана котлована фундамента. Для этого проверить точность фигуры помогут замеры по диагоналям. Допустимая погрешность – 3-5 см.

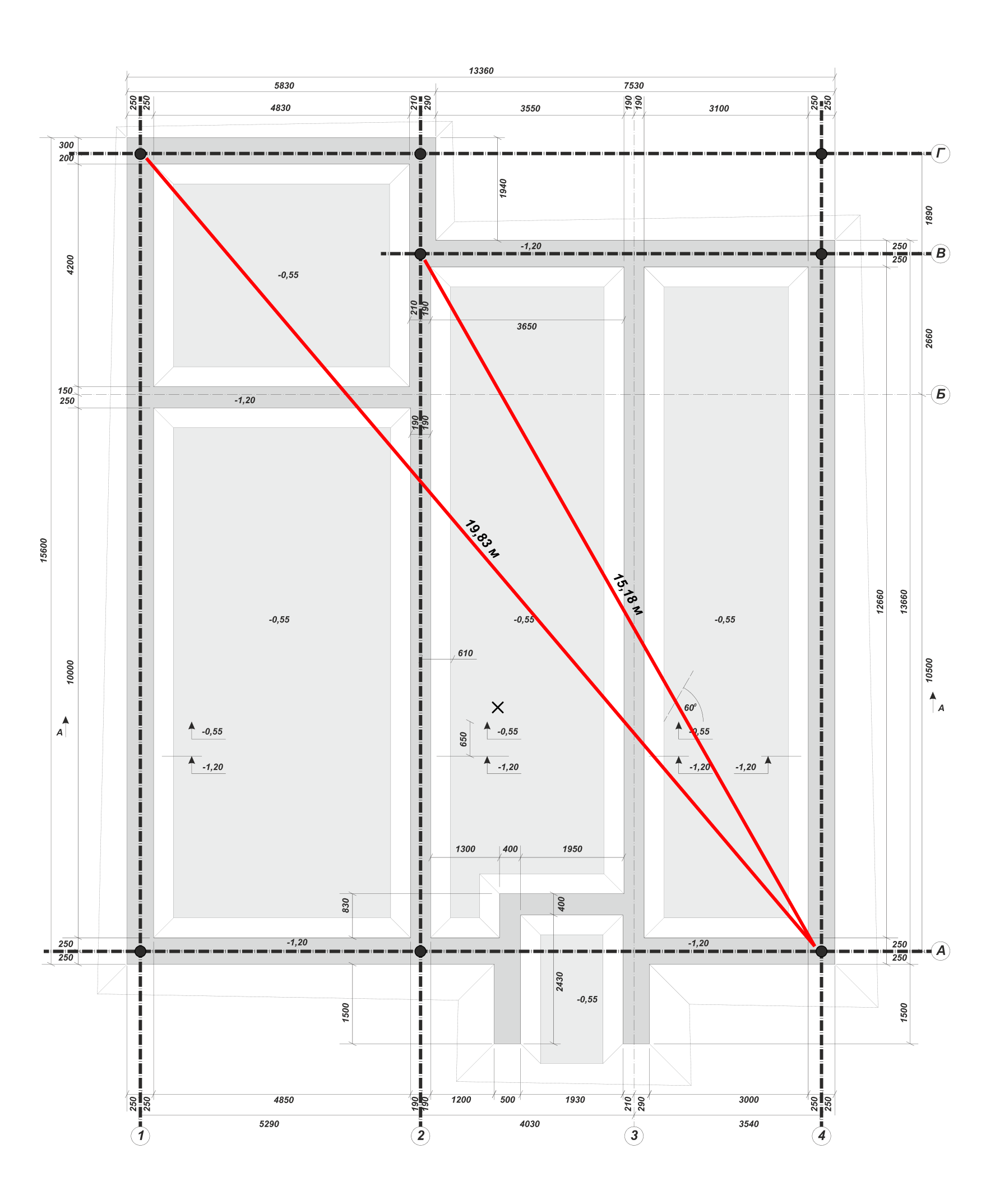

Следующая задача – убедившись в точности полученного прямоугольника и отталкиваясь от полученной оси Г, определить и отметить осевые точки Г2, В2 и В4. Соединяем полученный периметр разметочным шнуром. При этом не забываем убрать ставший ненужным временный колышек на точке Г4. Снова измеряем диагонали.
4. Не забываем разметить зону крыльца

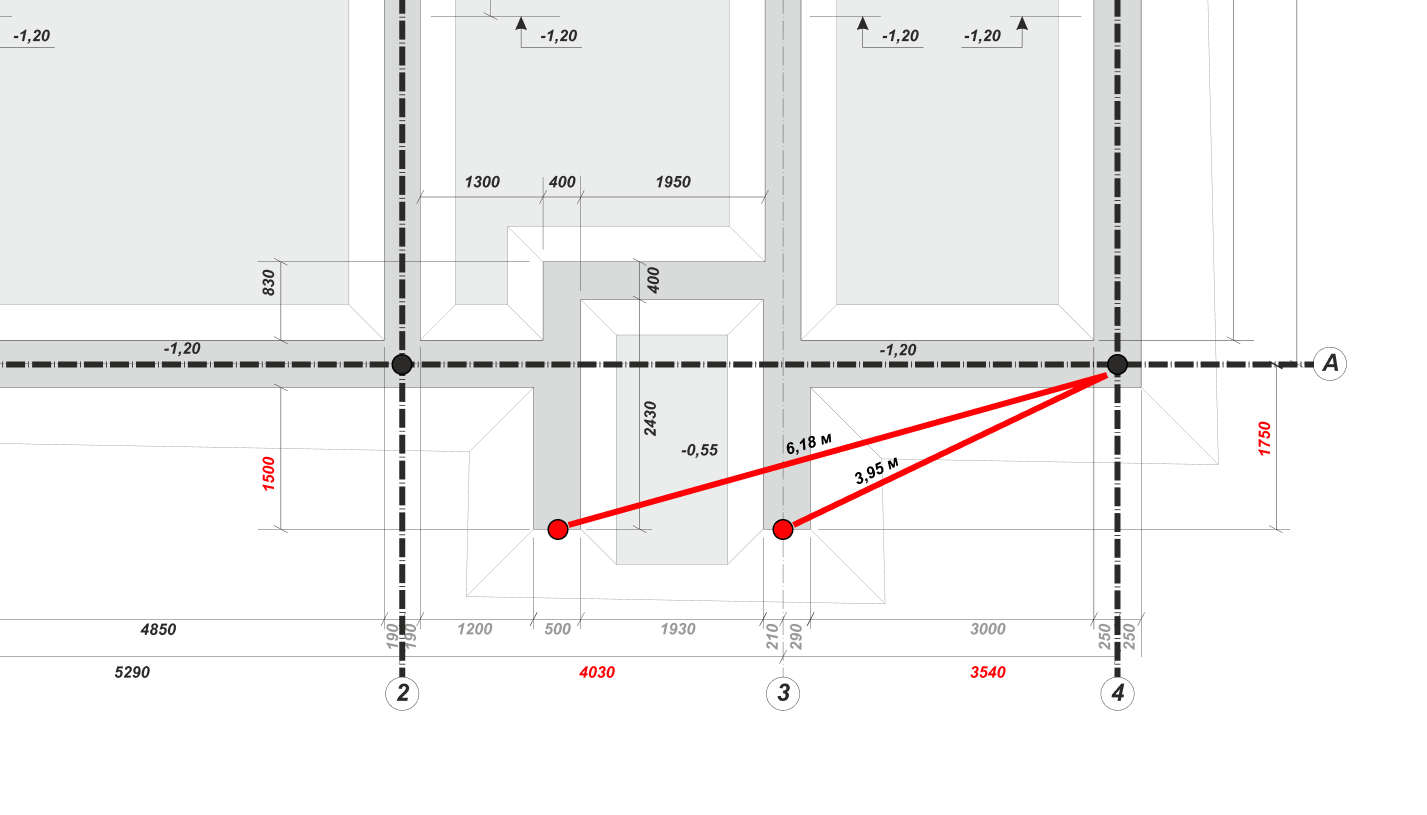

Если ошибок нет, то мы почти справились с задачей, определив границы рабочей зоны котлована. Важно! Особого внимания требует разметка фрагмента участка фундамента под крыльцо. Но проводится она по той же технологии, описанной выше.
5. Финальная разметка рабочей зоны котлована
Теперь, для того, чтобы выполнить задачу на 100% и полностью обозначить рабочую зону котлована, необходимо отступить от границ фундамента на 1 м с каждой стороны.
6. Обозначение рабочей зоны на местности

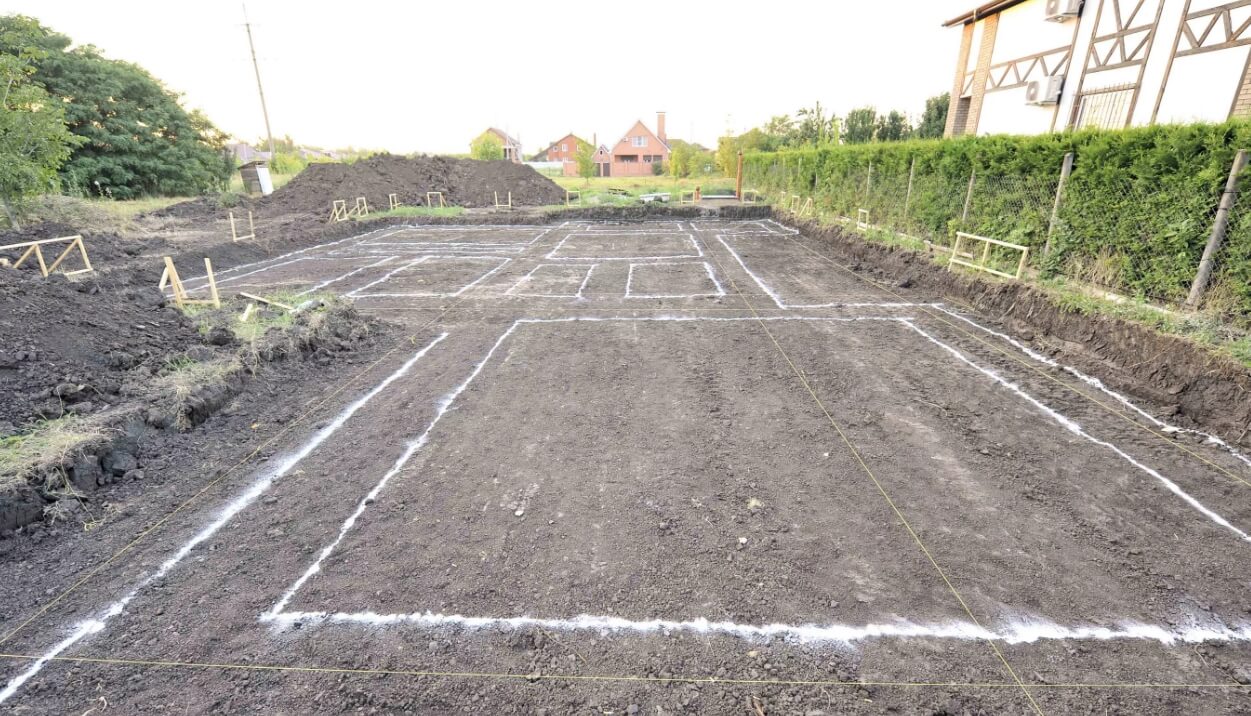

Обозначить окончательную границу рабочей зоны – так, чтобы в дальнейшем она была понятна и вам, и рабочим, включая экскаваторщика – можно двумя способами: Посыпать ее песком. Снять по всему периметру границы дёрн на ширину штыка лопаты.
INFO
Возможно, данная процедура покажется более трудоемкой. Однако она имеет ряд преимуществ. Во-первых, экономит вам строительный материал, песок. Во-вторых, борозда в виде снятого дерна гораздо более заметна. Да и дерн очень скоро, при копке котлована фундамента, всё равно придется снимать, разравнивая данный участок.
