Технические характеристики и спецификация Хай-Тек Резиденция 130
Основные характеристики дома Хай-Тек Резиденция 130
Проект представляет собой современный одноэтажный жилой дом с плоской кровлей, разработанный архитектурной студией Дмитрия Шильникова. Рассчитан на комфортное проживание семьи. Проект соответствует СНиП 31-02-2001 "Дома жилые одноквартирные" и другим действующим нормам РФ для строительства в климатическом районе IIB (Москва и Подмосковье).
1. Общие параметры
| Параметр | Значение |
|---|---|
| Тип здания | Одноэтажный жилой дом |
| Конструкция | Ленточный фундамент + плита, стены из газобетона 500мм |
| Кровля | Плоская, утепленная, с ПВХ/Битумной мембраной |
| Площадь застройки | 196,46 м² |
| Внутренняя отапливаемая площадь | 129,65 м² |
| Площадь веранды и крыльца | 29,31 м² (24,06 + 5,25) |
| Общая площадь по "теплому контуру" | 167,15 м² |
| Высота потолков (черновая) | 3,25 м |
| Габариты здания | 13,36 м × 13,66 м |
| Габариты здания (с верандой) | 15,6 м × 13,66 м |
| Этажность | 1 этаж |
| Отапливаемый объем | 389,09 м³ |
| Строительно-климатический район | IIB |
| Расчетная снеговая нагрузка | 34 тонны |
| Степень огнестойкости | II |
| Класс функц. пожарной опасности | Ф 1.4 |

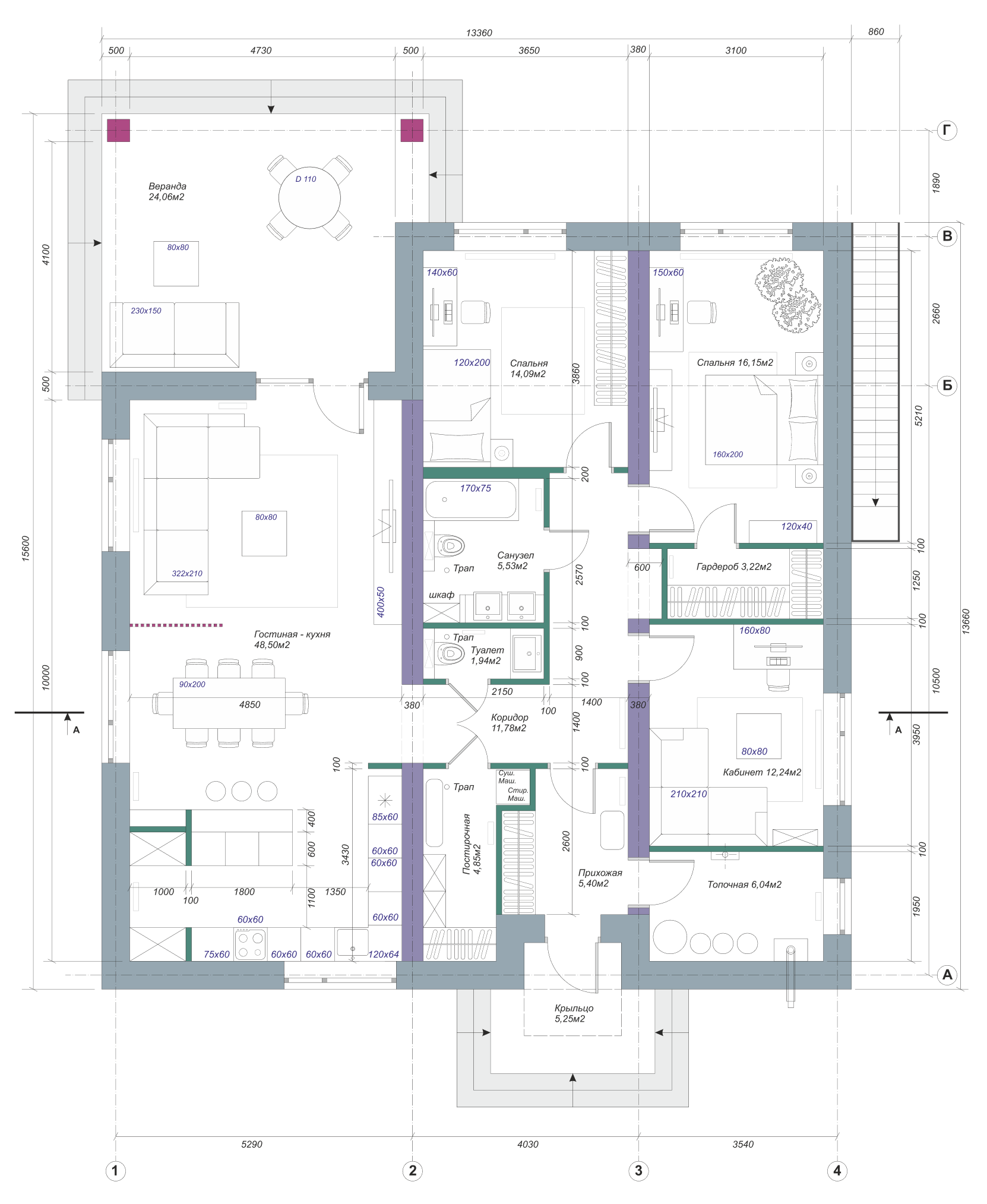

2. Планировка
Дом включает в себя следующие основные помещения:
- Кухня-гостиная: 48,50 м²
- Спальня 1 (Мастер): 16,15 м²
- Гардероб при Спальне 1: 3,22 м²
- Спальня 2: 14,09 м²
- Спальня 3 (Кабинет): 12,24 м²
- Санузел 1: 5,53 м²
- Санузел 2 (Туалет): 1,94 м²
- Постирочная: 4,85 м²
- Прихожая: 5,40 м²
- Топочная: 6,04 м²
- Коридор: 11,78 м²
- Веранда (открытая): 24,06 м²
- Крыльцо: 5,25 м²
Конструктивные решения (по проекту)
- Фундамент: Монолитная железобетонная лента мелкого заложения (бетон B25) + монолитная железобетонная плита основания (бетон B25) толщиной 250мм. Выполняется гидроизоляция и утепление ЭППС 100мм по внешнему контуру ленты.
- Стены наружные: Крупноформатные газобетонные блоки D500, толщина 500 мм. Армирование кладки согласно проекту.
- Стены внутренние (перегородки): Газобетонные блоки D500, толщина 100 мм.
- Колонны веранды: Монолитные железобетонные (бетон B25).
- Перемычки: Сборные железобетонные (ЗПБ) и из газобетона Poritep.
- Армопояс: Монолитный железобетонный (бетон B25) по верху кладки стен.
- Перекрытие: Монолитное железобетонное (бетон B25) толщиной 200мм.
- Кровля: Плоская, по монолитному перекрытию. Кровельный пирог Технониколь Проф
- Аттик (Парапет): Кирпичный, с внутренним и наружным утеплением ЭППС.
- Окна: ПВХ-профиль (5 камер), двухкамерный стеклопакет с i-стеклом.
- Наружная отделка: Декоративная фасадная штукатурка "короед" (светлая и темная), цоколь - облицовка керамогранитом/камнем.
Спецификация основных материалов
| Категория | Материал | Ед. изм. | Количество |
|---|---|---|---|
| Бетон B25 W6 F100 | Общий объем (фундаменты, плиты, стяжки, армопояс, лестницы) | м³ | 164,70 |
| Арматура | Ø12 (A-III / A500C) | кг | ~8813 |
| Ø8 (A-I / A240) | кг | ~1119 | |
| Кладочные материалы | Газобетонные блоки D500 (стены 500мм) | м³ | 62,55 |
| Газобетонные блоки D500 (перегородки 100мм) | м³ | 9,69 | |
| Кирпич рядовой полнотелый M150 | м³ | 30,28 | |
| Перемычки ЗПБ-13-37п | шт. | 9 | |
| Перемычки газобетонные Poritep 100x250x1200 D600 | шт. | 6 | |
| Утеплитель (ЭППС) | Лента фундамента (100мм) | м³ | 7,53 |
| Пол 1 этажа (150мм) | м³ | 23,74 | |
| Отмостка (100мм) | м³ | 10,00 | |
| Аттик (парапет) | м³ | 9,21 | |
| Кровля (200мм + 50мм) | м³ | 42,82 | |
| Итого ЭППС | м³ | 93,30 | |
| Гидроизоляция | Фундамент (лента, рулонная/обмазочная) | м² | 203,20 |
| Под плитой основания (плантер/мембрана) | м² | 156,80 | |
| Под стены и перегородки | м² | 37,00 | |
| Кровля (битумная мембрана, 2 слоя) | м² | 480,00 | |
| Итого гидроизоляция (площадь покрытия) | м² | 877,00 | |
| Пароизоляция | Кровля | м² | 240,00 |
| Фасадные материалы | Штукатурка "Короед" (Светлая) | м² | 189,11 |
| Штукатурка "Короед" (Темная) | м² | 70,16 | |
| Плитка цокольная (керамогранит/камень) | м² | 17,00 | |
| Жестяной парапет (шир. 480мм) | м.п. | 56,30 | |
| Окна и двери | Окна ПВХ (площадь остекления) | м² | 33,25 |
| Дверь входная | шт | 1 |
При проектировании и строительстве необходимо руководствоваться актуальными нормативными документами:
- СП 20.13330.2016 "Нагрузки и воздействия"
- СП 28.13330.2017 "Защита строительных конструкций от коррозии"
- СП 48.13330.2011 "Организация строительства"
- СП 70.13330.2012 "Несущие и ограждающие конструкции"
- ГОСТ 7473-2010 "Смеси бетонные. Технические условия"
- ГОСТ 5781-82* "Сталь горячекатаная для армирования железобетонных конструкций"
- ГОСТ 34028-2016 "Прокат арматурный для железобетонных конструкций" (для арматуры A500C и A240)
- СНиП 31-02-2001 "Дома жилые одноквартирные"
- СНиП 23-01-99* "Строительная климатология"
- ПУЭ (Правила устройства электроустановок)
