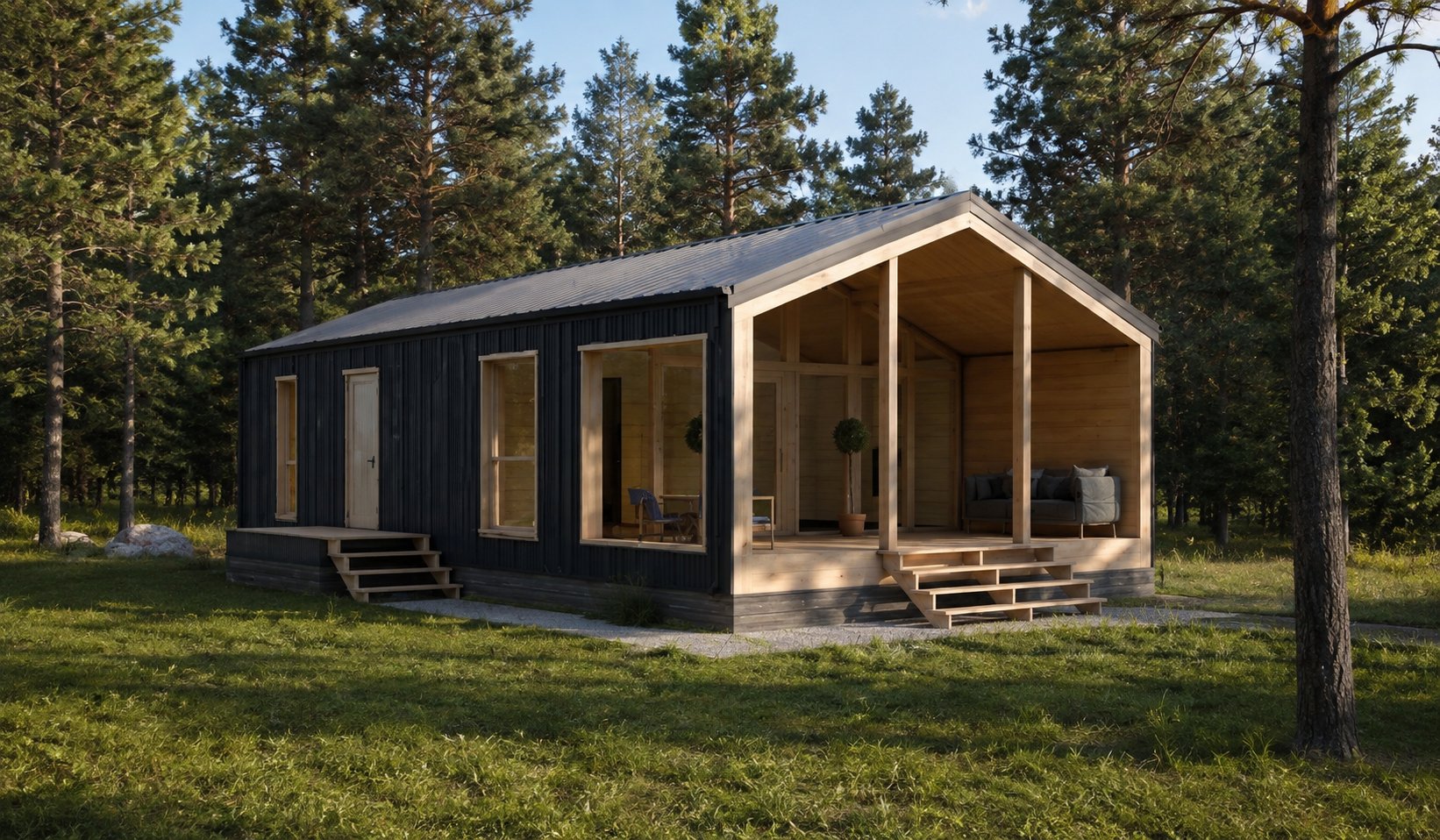

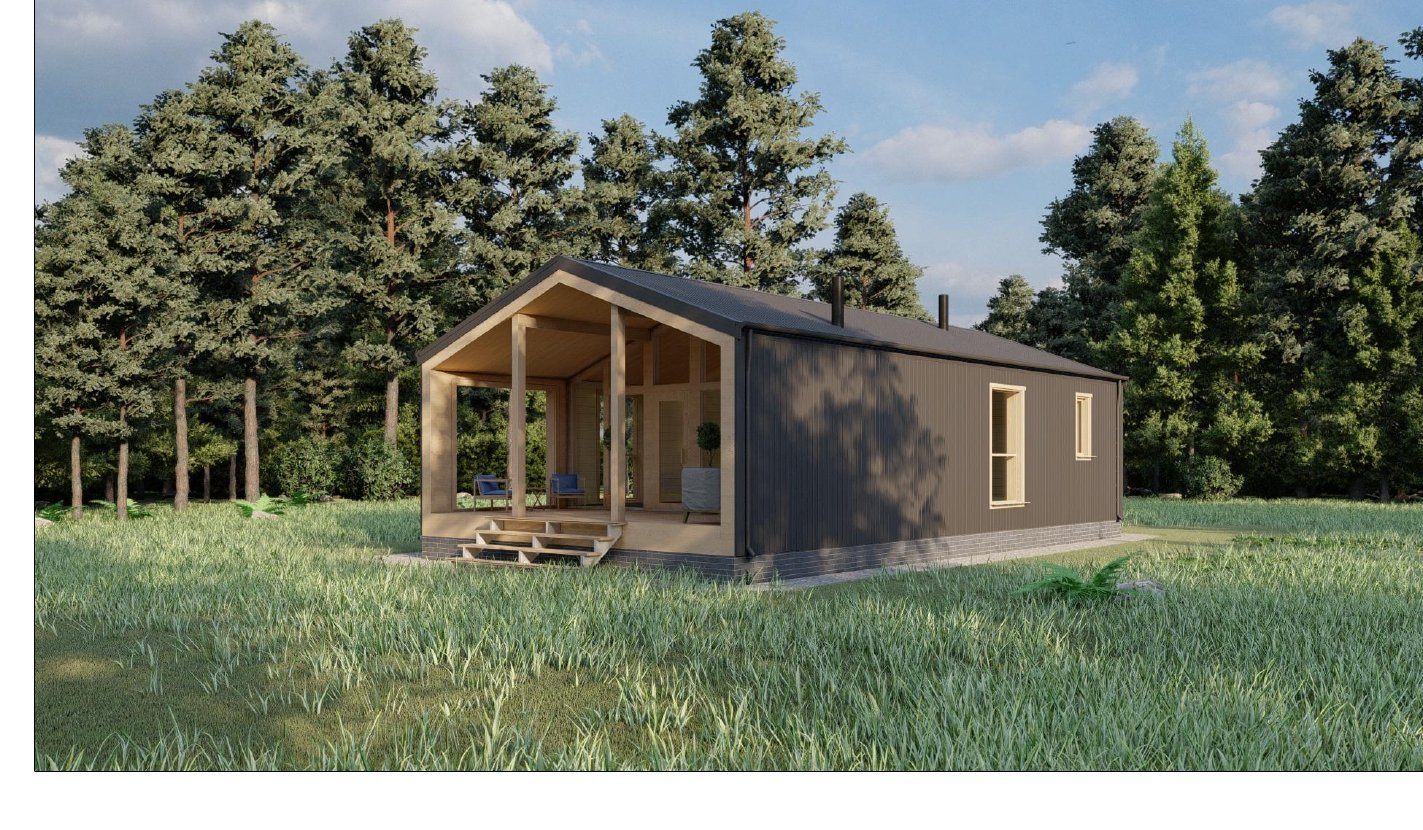

Каркасный барнхаус с террасой и баней 6,5×12,5 м

Инструкция по шагам

11 этапов — от фундамента до сдачи. Каждый шаг — отдельная страница: что делать, что купить и каких ошибок не повторять.

1. 01Подготовка и разметкаЧто за каркасный барнхаус на сваях, климат Московской области (снеговой район III, ветровой I), разметка осей 1-6 / А-В-С, привязка контура 6,5×12,4 м. «Сухая» стройка без бетонных работ.1–2 днялисты 2-4→
2. 02Буронабивные сваи 200×20030 буронабивных свай 200×200 мм с металлическим оголовком 250×250 по свайному полю (сетка 6×5): бурение, армирование, бетонирование, вывод оголовков в горизонт.2–3 днялисты 14→
3. 03Дощатая обвязка свайОбвязка свай из пакета доски 195×45 — она заменяет бетонный ростверк: крепление к оголовкам сантех-болтами, сплачивание пакета на гвоздях/шпильках М10, рубероид под обвязку.3–4 днялисты 15-18→
4. 04Цокольное перекрытиеБалки цокольного перекрытия 195×45 с шагом 590 по обвязке, утепление 195 мм, влаго-ветрозащита, сетка от грызунов снизу, черновой пол из фанеры 21 мм — платформа под стены.1 неделялисты 19-21→
5. 05Каркас стен и колонны террасыПлатформенная сборка стен: стойки 145×45 с шагом 590, нижняя и верхняя обвязки, укосины, сборка щитов по видам 1.01–1.08 и подъём, колонны крытой террасы 145×45.1–2 неделилисты 22-31→
6. 06Стропильная системаПодстропильные лежни 145×45, коньковая балка 195×45, стропила 195×45 с шагом 545 (уклон 20°), ветровые ригели между стропил — каркас симметричной двускатной крыши.1 неделялисты 36-40→
7. 07Кровельный пирог и профнастилУтепление кровли 195 между стропил, пароизоляция, влаго-ветрозащита, контробрешётка и вентзазор 50, монтаж профнастила. Площадь кровли 91,6 м².3–5 днейлисты 5-6, 36→
8. 08Утепление и обшивка стенПирог наружной стены: обшивка МДВП 25, утеплитель 145 в каркасе, пароизоляция изнутри, вентзазор 50 снаружи под отделку. Утепление внутренних стен для тишины бани.1 неделялисты 2, 32-35→
9. 09Окна, двери и остекление террасыУстановка окон ОК-1/2/3 и дверей по ведомости проёмов, монтаж панорамного безрамного остекления фронтона крытой террасы (ОБ, трапеции).3–5 днейлисты 11→
10. 10Наружная отделка и террасаНаружная отделка фасада по вентзазору (тёмный фасад барнхауса), обшивка фронтонов, крытая терраса с колоннами и крыльцо, финиш.1–2 неделилисты 7-10→
11. 11Ведомость материаловСколько нужно на дом: пиломатериал по сечениям (доска 95×45, 145×45, 195×45 — всего ≈11 м³ каркаса), утеплитель ≈34 м³, МДВП, профнастил 91,6 м², окна, двери и безрамное остекление террасы.справочнолисты 41-43, 11→

Забрать проект с собой

Чертежи и смета — бесплатно, навсегда. Удобно открыть с телефона прямо на участке. Попросим только войти по телефону — проект сохранится в вашем кабинете.

Проект барнхауса — конструктивный раздел, 43 листаPDF · войдите, чтобы скачать

Характеристики

Ориентиры проекта — точные значения в чертежах. «~» значит «примерно».

Этажей

1

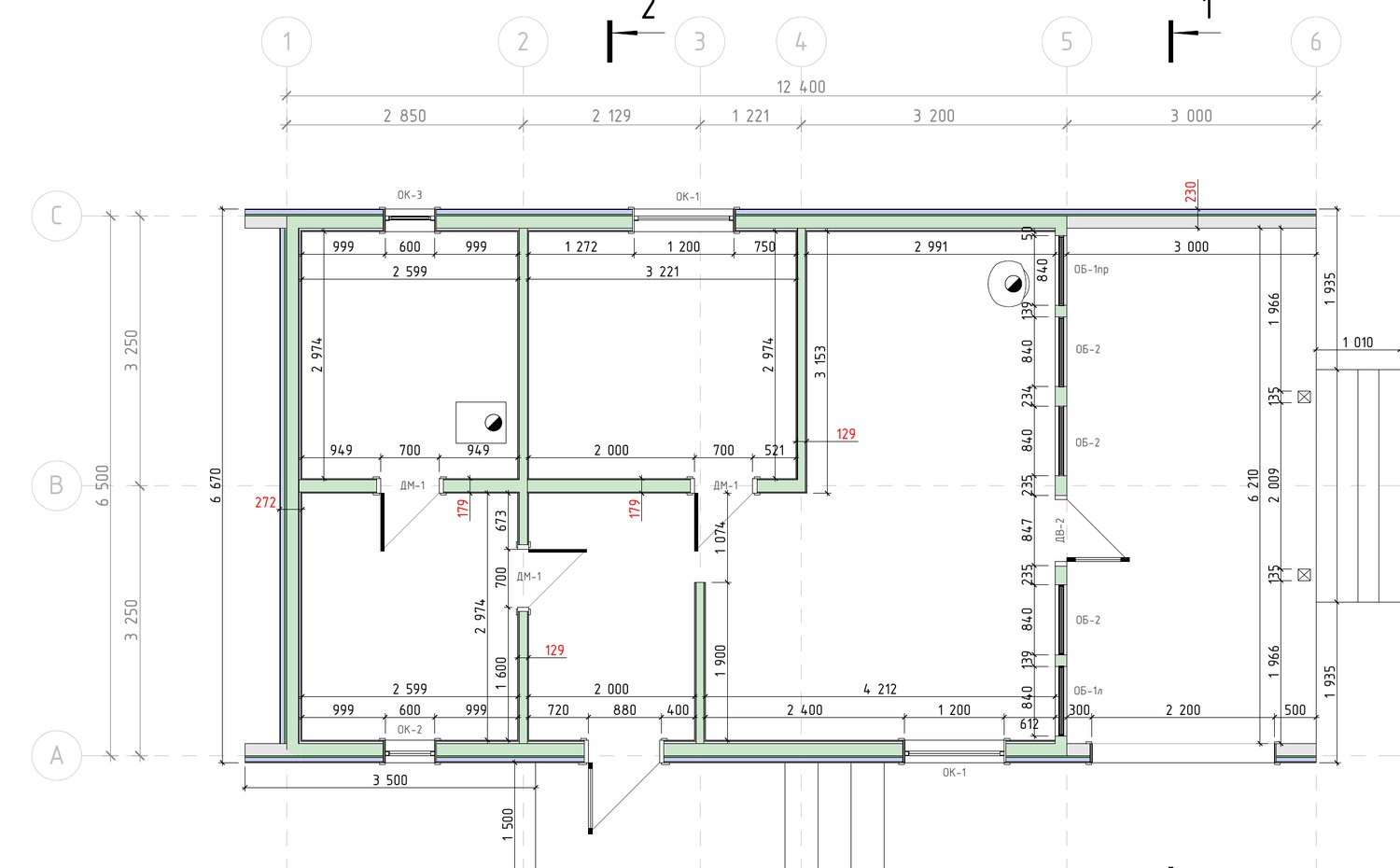

Габарит по осям

6,5 × 12,4 м

Площадь застройки

95,4 м²

Площадь помещений

52,7 м² (с террасой 75,2)

Комнаты

кухня-гостиная 21,7 + комната + прихожая

Баня

парная 7,7 + санузел 7,7

Терраса

крытая 18 м² с безрамным остеклением

Фундамент

30 буронабивных свай 200×200 + дощатая обвязка (без бетонного ростверка)

Каркас

платформенный, доска 145×45; перекрытия и стропила — доска 195×45

Кровля

двускатная 20°, профнастил по вентзазору

Утепление

стены 145, кровля 195, перекрытие 195 (всего ≈34 м³)

Листов в проекте

43 (конструктивный раздел)
