Стропильная система
По верху стен ставим каркас крыши. Крыша барна — симметричный двускат с уклоном 20°, конёк по центру дома. Несут её стропила — наклонные доски 195×45, идущие частым шагом от конька к стенам. Опираются они вверху на коньковую балку, а по стенам — на подстропильные лежни (верхнюю обвязку). Между стропилами ставят ветровые ригели — короткие распорки, которые не дают крыше «сложиться» от ветра и снега.

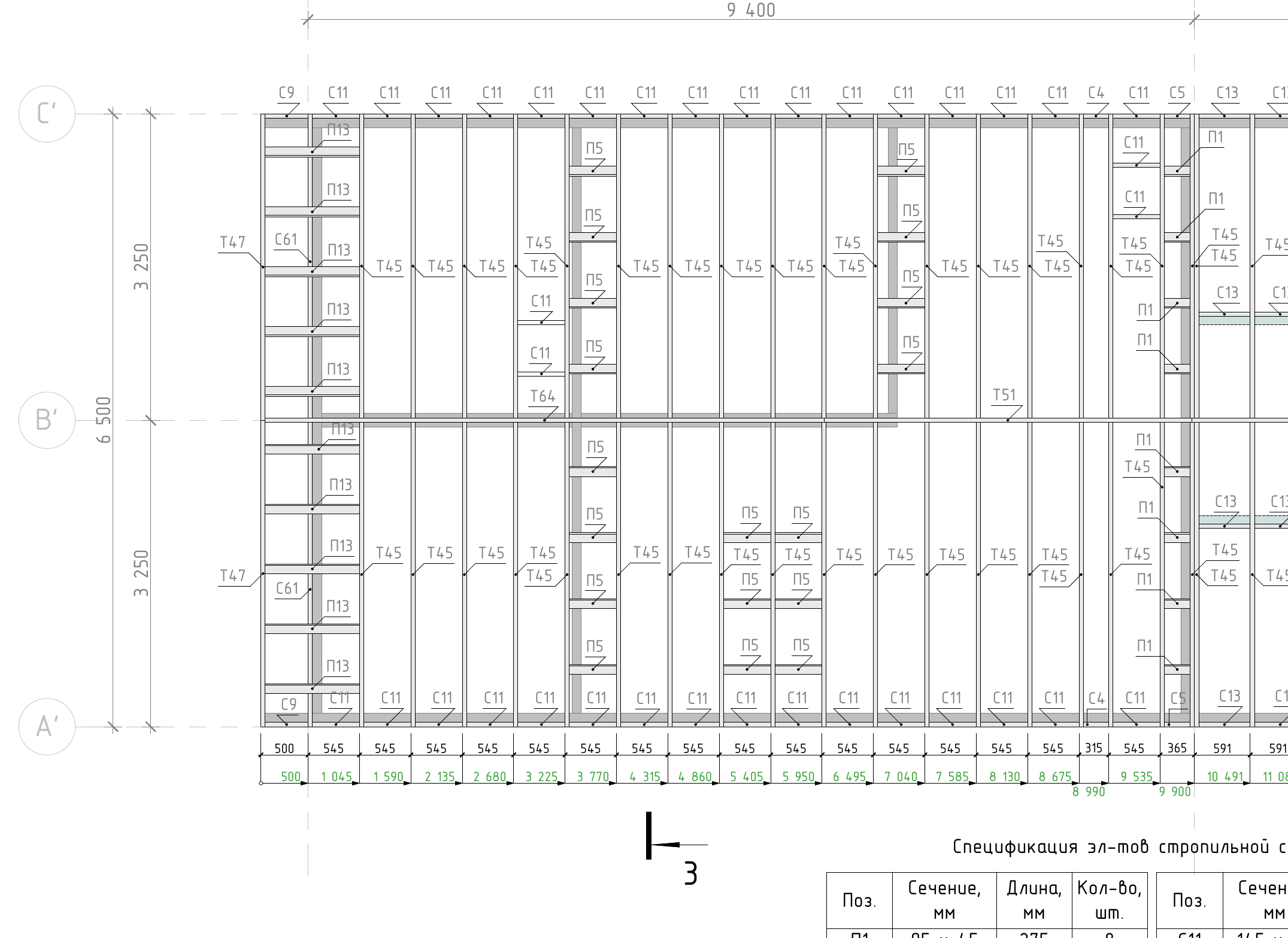

Из чего крыша (план кровли л.36, лежни/коньк. балки л.37, стропила и ригели л.39)
- Стропила Т45 — доска 195×45, длина 3488, 46 шт, шаг ≈545 мм.
- Коньковая балка Т43 — доска 195×45 (по центру, ось В); коньковые балки над террасой — Т41 195×45.
- Подстропильные лежни — доска 145×45 (вторая верхняя обвязка по стенам).
- Ветровые ригели между стропил: С11 145×45 (500 мм) — 36 шт; С13 145×45 (546 мм) — 20 шт.
- Уклон обоих скатов 20°, конёк на отметке +3,700.
Частый шаг стропил 545 мм — под снеговой район III (снега в Подмосковье немало) и под ширину утеплителя, который ляжет между стропил на следующем этапе.
Погодное окно
Погодное окно
Стропилку ставят в сухую погоду и стараются сразу закрыть крышу от дождя. Пиломатериал крыши — сухой, обработанный антисептиком/огнезащитой до подъёма (обрабатывать на высоте неудобно и небезопасно).
Что нужно к старту (вход)
- Верх стен выведен в одну плоскость, каркас раскреплён (этап 05).
- Стропильный пиломатериал 195×45 и 145×45 готов, обработан.
План закупок этапа
Заказываем сейчас
| Материал / позиция | На что | Примечание |
|---|---|---|
| Доска 195×45 (сухая) | стропила и коньковая балка | ≈46 стропил + коньк.; ведомость |
| Доска 145×45 | лежни, ветровые ригели | С11/С13 по спецификации |
| Антисептик, огнезащита | обработка древесины крыши | до подъёма |
| Крепёж (гвозди, уголки, пластины) | узлы стропил | по узлам |
Приспособление — шаблон стропила
Подгони первое стропило по месту (врез под конёк, опора на лежень, свес), проверь — и сделай из него шаблон. Все 46 стропил режь по шаблону, а не по месту: скаты выйдут ровными, конёк — прямым. Мерить каждое стропило заново — верный путь к «волне» на крыше.
Что понадобится: инструмент и руки
- Инструмент: пила/бензопила, шуруповёрт, уровень, шнур, страховка и леса.
- Что сам, что спецу: работа на высоте — ставь стропилку бригадой со страховкой. Резать и обрабатывать доску можно внизу; подъём и монтаж конька — вместе.
Как делаем
- Уложи подстропильные лежни 145×45 по верху стен (вторая обвязка) и закрепи.
- Выставь коньковую балку 195×45 по центру (ось В) на опоры/фронтоны, по шнуру и уровню.
- Ставь стропила 195×45 по шаблону с шагом 545: низ — на лежень, верх — на коньковую балку; закрепляй узлы.
- Установи ветровые ригели С11/С13 между стропил — распорки жёсткости.
- Проверь плоскости скатов (шнур/рейка) и сразу закрой крышу от дождя.
Точка невозврата — плоскость скатов и крепление узлов
«Волну» по стропилам профнастил не спрячет — выводи скаты по шнуру. Узлы «стропило-конёк» и «стропило-лежень» крепи по проекту: крыша с большой парусностью, слабые узлы поднимает ветром.
Частые ошибки
- Стропила по месту, без шаблона — скаты волной.
- Коньковая балка не по шнуру — конёк «пляшет».
- Забыли ветровые ригели — крыша теряет жёсткость.
- Не закрепили низ стропил к стене — подъём ветром.
Контроль и приёмка
Контроль стропил0 из 5
Что дальше
Каркас крыши готов, скаты выведены. Следующий этап — Кровельный пирог и профнастил: утепляем крышу и кроем её профнастилом.
