Дощатая обвязка свай
Сваи торчат по отдельности — их нужно связать в единую раму. В каменном доме для этого льют бетонный ростверк, а здесь его роль играет дощатая обвязка: по оголовкам свай собирают раму из пакета досок 195×45 (несколько досок, сплочённых в брус). Эта деревянная рама распределяет вес дома по сваям и задаёт ровный периметр под каркас. Никакого бетона — всё «насухо», доской и крепежом.
Из чего обвязка (листы 15-18)

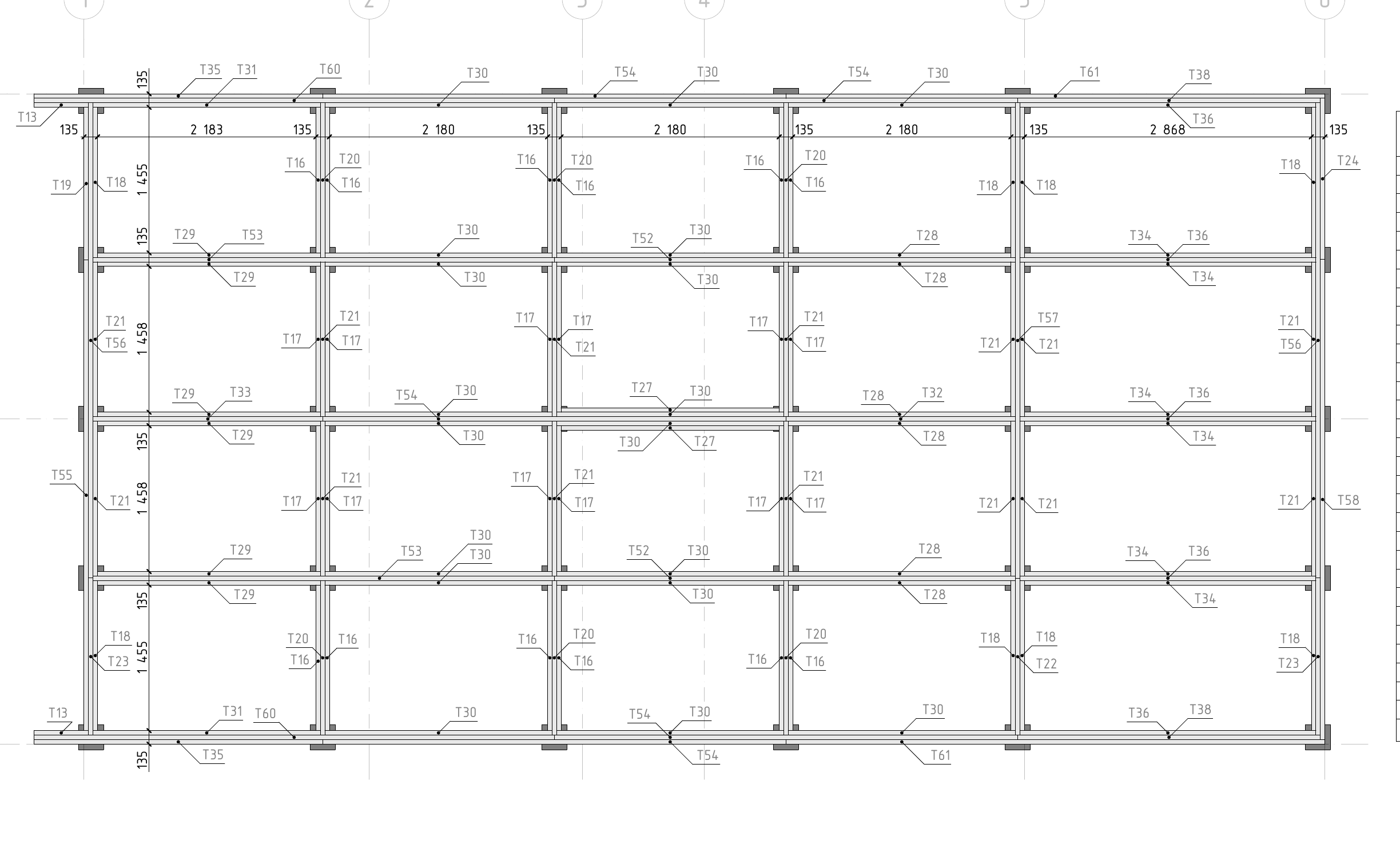

- Пакет досок 195×45 по всему контуру и под внутренними стенами (позиции по спецификации обвязки — всего ≈128 досок 195×45).
- К оголовкам свай пакет крепится сантехническими болтами 10×140 мм.
- Доски между собой сплачивают гвоздями 90 мм (по 3-4 в торец) либо шпильками М10 (DIN 975) с гайками через шайбу, шаг ≤600 мм (гвозди — с двух сторон в шахмат, шаг ≤450).
- Под обвязку по оголовку — рубероид (ГОСТ 10923-93): отсечка влаги металл→дерево.
Как собирается пакет

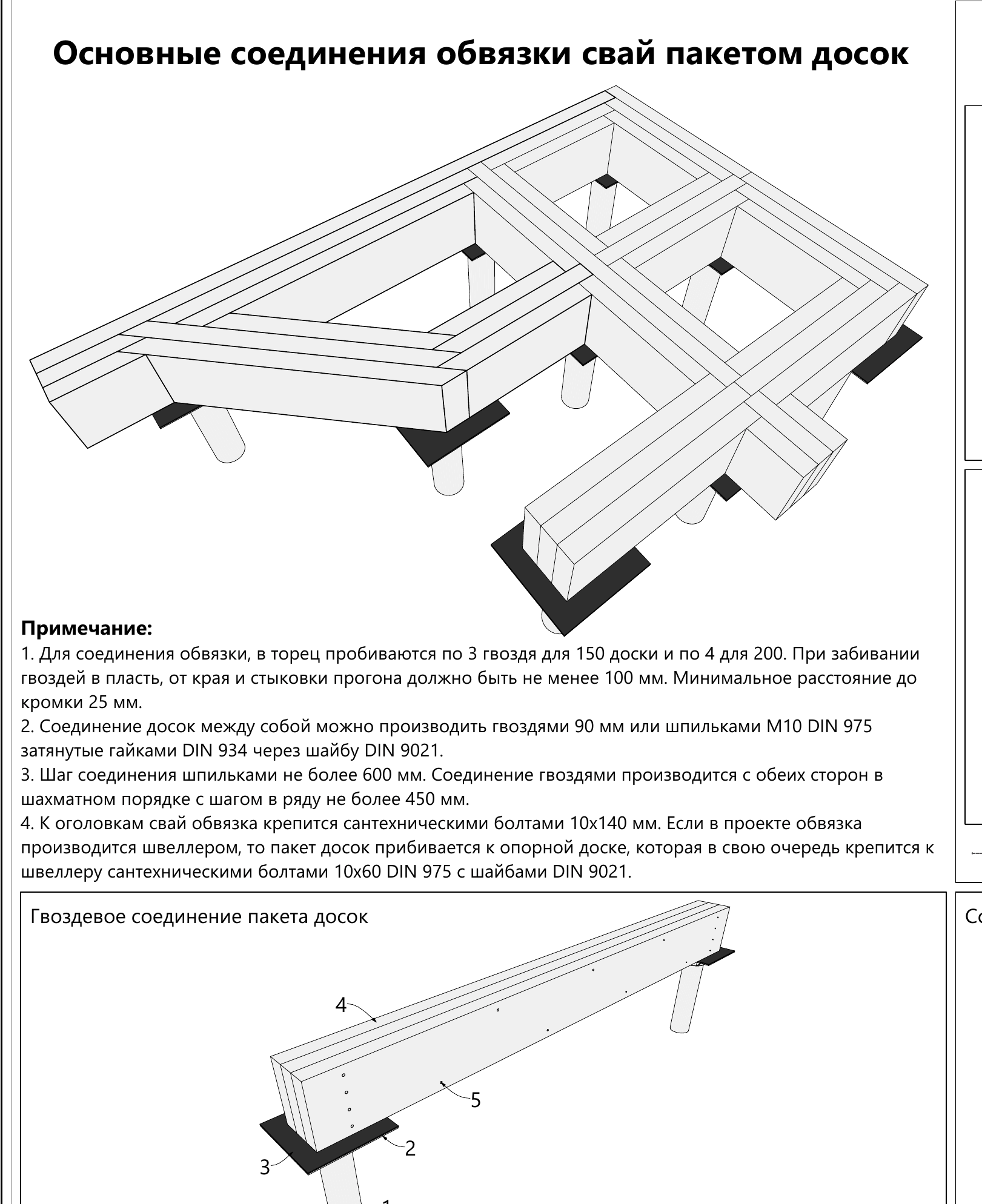

Обвязку собирают послойно: кладут первую доску по рубероиду на оголовки, к ней подводят перпендикулярные прогоны, наращивают пакет доска за доской, перевязывая стыки в разных досках вразбежку (стык одной доски не должен совпадать со стыком соседней). На узле показана легенда: 1 — свая, 2 — оголовок, 3 — рубероид, 4 — доска, 5 — гвоздь/шпилька. Так рама получается прочной и цельной, без «слабых» стыков в одном сечении.
Погодное окно
Погодное окно
Сборку ведут в сухую погоду — доска не должна намокать. Рубероид под обвязку кладут обязательно: он отсекает влагу от металлического оголовка к дереву. Готовую обвязку не оставляют открытой под дождём надолго.
Что нужно к старту (вход)
- Сваи залиты, оголовки в едином горизонте (этап 02).
- Пиломатериал 195×45 сухой, на площадке; рубероид, крепёж закуплены.
План закупок этапа
Заказываем сейчас
| Материал / позиция | На что | Примечание |
|---|---|---|
| Доска 195×45 (сухая) | пакет обвязки | ≈128 элементов; объёмы — в ведомости |
| Сантех-болты 10×140 | обвязка → оголовки свай | по числу оголовков |
| Гвозди 90 мм / шпильки М10 (DIN 975), гайки, шайбы | сплачивание пакета | шаг по узлу (≤600/≤450) |
| Рубероид (ГОСТ 10923-93) | отсечка под обвязку | по всем оголовкам |
Приспособление — стыки досок вразбежку
Собирая пакет, разноси стыки досок: там, где кончается доска одного слоя, соседний слой должен быть целым. Так пакет работает как непрерывный брус, а не как набор коротышей. Отмечай мелом раскладку до забивки — переставлять сплочённый пакет тяжело.
Что понадобится: инструмент и руки
- Инструмент: дрель под болты/шпильки, гайковёрт, молоток/нейлер, пила, уровень, струбцины.
- Что сам, что спецу: обвязку реально собрать самим вдвоём — доски не тяжёлые. Главное — точность по горизонту и надёжная затяжка к оголовкам.
Как делаем
- Уложи рубероид на оголовки свай — отсечка влаги.
- Разложи первый слой досок 195×45 по контуру и осям, выставь по уровню, притяни к оголовкам сантех-болтами 10×140.
- Нарасти пакет досками, сплачивая гвоздями 90 (с двух сторон, шаг ≤450) или шпильками М10 (шаг ≤600), стыки — вразбежку.
- Выверь раму: прямые углы, равные диагонали, единый горизонт по уровню.
- Проверь затяжку всех болтов к оголовкам — рама должна быть жёсткой.
Точка невозврата — горизонт и жёсткость рамы
Обвязка — это «пол-основание» всего дома. Кривая или слабо стянутая рама уведёт стены и крышу. Выверь горизонт и диагонали, притяни все болты до того, как ляжет цокольное перекрытие. И не забудь рубероид: дерево на голом металле оголовка тянет конденсат.
Частые ошибки
- Нет рубероида — конденсат с металла в дерево, гниль.
- Стыки досок в одном сечении — слабое место, рама «играет». Разноси вразбежку.
- Слабая затяжка к оголовкам — дом «гуляет» на сваях.
- Не выверены диагонали — перекос уходит в стены.
Контроль и приёмка
Контроль обвязки0 из 5
Что дальше
Обвязка связала сваи в жёсткую раму. Следующий этап — Цокольное перекрытие: по обвязке укладываем балки пола, утепляем и зашиваем платформу под стены.
