Буронабивные сваи 200×200
Дом лёгкий, но опору всё равно нужно завести в плотный грунт ниже промерзания. Здесь это буронабивные сваи — бетонные столбы квадратного сечения 200×200 мм, отлитые в пробуренных скважинах, а сверху у каждой — металлический оголовок 250×250 мм — стальная площадка, к которой потом прикрутится деревянная обвязка. Всего свай 30 штук, расставлены сеткой 6×5 по свайному полю.

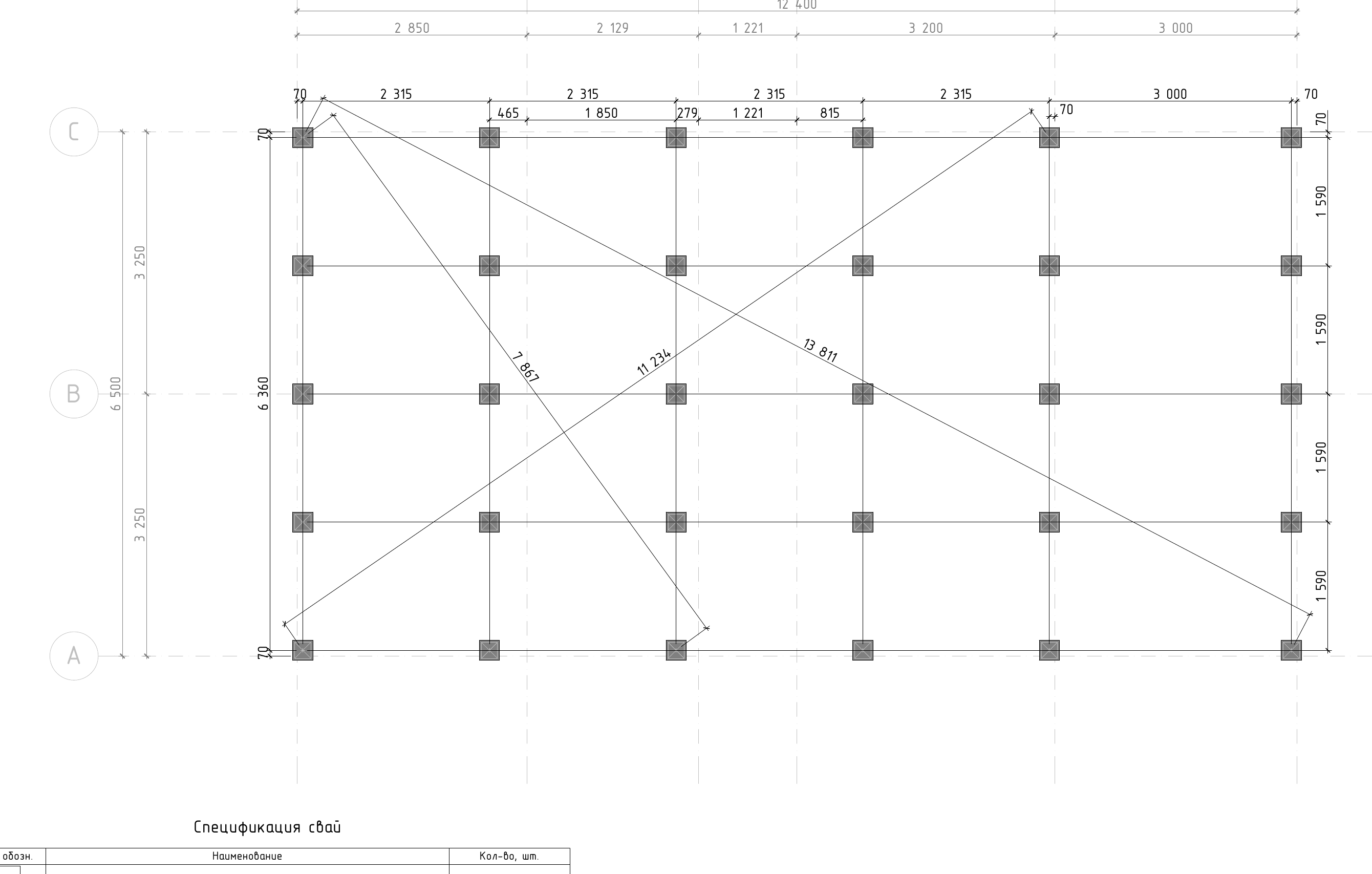

Из чего свайное поле (лист 14 «План свайного поля»)
- Сваи буронабивные 200×200 мм с металлическим оголовком 250×250 мм — 30 шт.
- Расстановка — сетка 6 свай в ряду × 5 рядов по ширине (оси 1-6, длина 12 400 × оси А-В-С с промежуточными рядами, ширина 6 500).
- Оголовок — стальная пластина-«пятка» поверх сваи: к ней сантех-болтами крепится дощатая обвязка (этап 03).
Тип фундамента в проекте назван двояко
На пояснительном листе тип фундамента подписан как «свайно-винтовой», а спецификация на самом плане свайного поля — «сваи буронабивные 200×200 с оголовком 250×250». Верной берём спецификацию плана (буронабивные) — она конкретнее. Если тебе удобнее винтовые сваи — это допустимая альтернатива под лёгкий каркас, но несущую способность и длину подбирают по геологии твоего участка в любом случае.
Погодное окно
Погодное окно
Буронабивные сваи льют по талому грунту в плюсовую погоду. Скважину бетонируют в тот же день, что и бурят — иначе стенки осыпаются и набирают воду. Бетон первые дни не должен промерзать.
Что нужно к старту (вход)
- Оси размечены на обноске, диагонали проверены (этап 01).
- Подтверждена геологией длина сваи под твой грунт.
План закупок этапа
Заказываем сейчас
| Материал / позиция | На что | Примечание |
|---|---|---|
| Бетон (класс по проекту) | тело свай | товарный, 30 свай |
| Арматура | каркасы свай | по узлу сваи |
| Металлические оголовки 250×250 | верх свай | 30 шт, под обвязку |
| Рубероид | отсечка под обвязку | на оголовки (этап 03) |
Хитрость с площадки
Оголовки выставляй в один горизонт по нивелиру — это плоскость, на которую ляжет весь дом. Небольшую разницу по высоте свай проще убрать регулировкой оголовка, чем потом подкладками под обвязку. Потрать время здесь — сэкономишь на выравнивании всего каркаса.
Что понадобится: инструмент и руки
- Техника: буровая установка (ямобур) под сечение сваи; миксер/бетононасос.
- Инструмент: нивелир, вибратор для уплотнения бетона, сварка/крепёж под оголовки.
- Что сам, что спецу: бурение — техникой и оператором; вязку каркасов и заливку реально сделать самим, но вывод оголовков в горизонт — ответственный момент, работай с нивелиром.
Как делаем
- Разметь центры свай по свайному полю (перенеси с обноски).
- Пробури скважины на проектную глубину (ниже промерзания, по геологии).
- Установи арматурные каркасы, залей бетон в день бурения, уплотни.
- Установи оголовки 250×250 и выведи их в единый горизонт по нивелиру.
- Дай бетону набрать прочность перед нагрузкой обвязкой.
Точка невозврата — горизонт оголовков и день заливки
Плоскость оголовков = плоскость всего дома. Вывел криво — перекос пойдёт в обвязку и стены. И лей бетон в день бурения: свежая скважина держит форму, «завтрашняя» осыпается.
Частые ошибки
- Оголовки в разных уровнях — дом «на кочках». Выводи по нивелиру.
- Заливка на другой день — осыпавшаяся скважина, бетон с грунтом.
- Свая не дошла до плотного слоя — осадка. Глубину бери по геологии.
Контроль и приёмка
Контроль свай0 из 5
Что дальше
Свайное поле готово, оголовки в одном уровне. Следующий этап — Дощатая обвязка свай: связываем сваи деревянной рамой, которая заменяет бетонный ростверк.
