Цокольное перекрытие

По готовой обвязке собираем пол-платформу — цокольное перекрытие. Это как большой утеплённый «поддон»: между обвязкой ставят балки, в них закладывают утеплитель, снизу подшивают защиту от грызунов и ветра, сверху зашивают фанерой. Получается ровная жёсткая площадка на всю коробку — по ней потом собирают и поднимают стены. Отсюда и название метода — платформенный каркас: каждый этаж собирают на своей платформе.

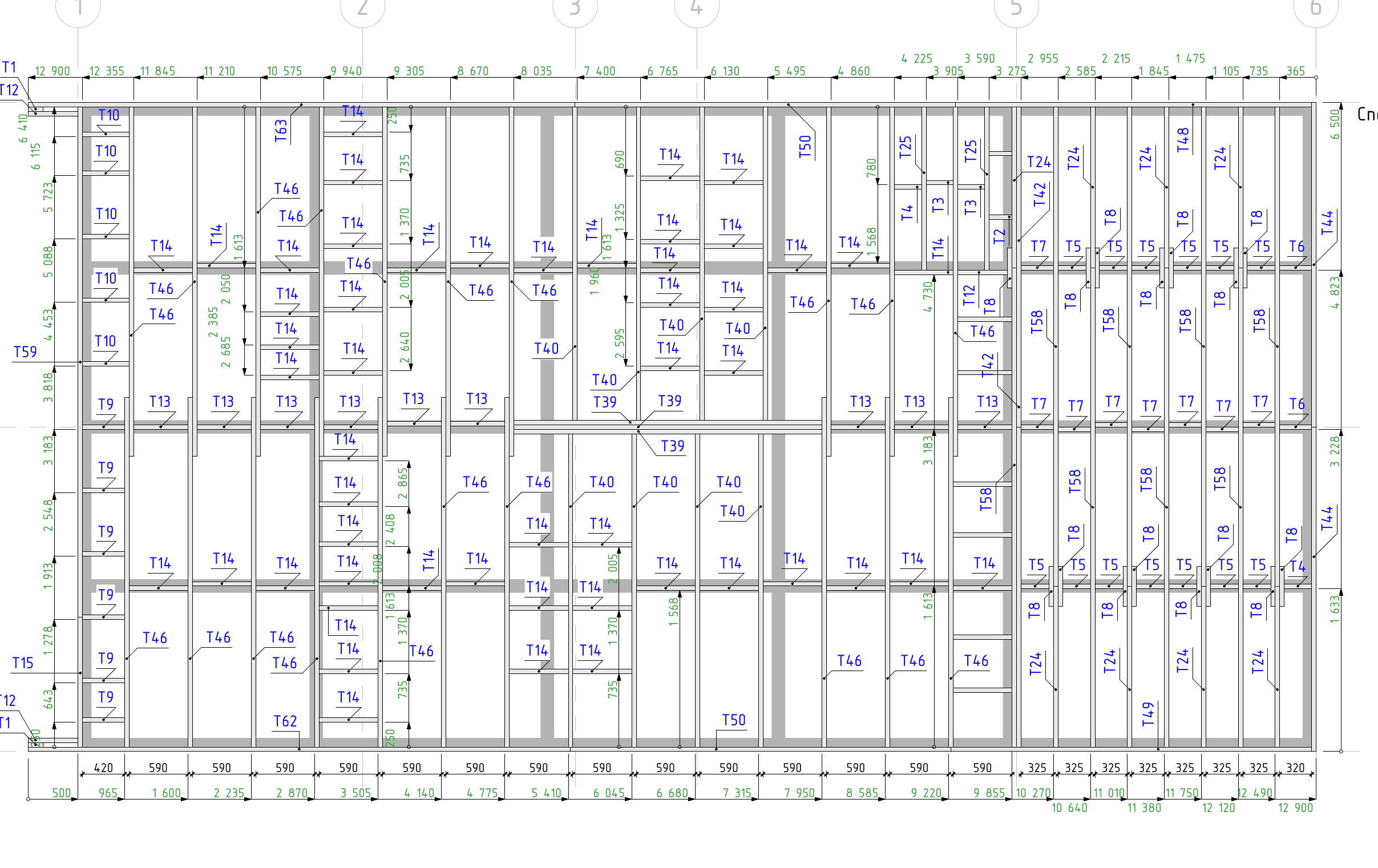

Из чего перекрытие (лист 19 «Схема сборки цокольного перекрытия»; пирог — разрез 1-1 л.5 и узлы л.21)

• Балки перекрытия — доска 195×45, шаг в свету 590 мм (позиции Т1…Т63, всего ≈187 шт).
• Пирог снизу вверх: сетка от грызунов → влаго-ветрозащитная плёнка → каркас перекрытия 195 + утеплитель → обрешётка пола доска 20×100 → фанера 21 мм → чистовое напольное покрытие 20.
• Утеплителя в перекрытие — ≈ 10,8 м³.

Пирог перекрытия

Шаг балок 590 мм выбран под ширину плитного утеплителя — он встаёт враспор между балок без щелей и без подрезки. Снизу перекрытие подшивают оцинкованной сеткой от грызунов и ветрозащитой (чтобы мыши не забрались в утеплитель, а ветер не выдувал тепло), сверху — фанерой, которая связывает балки в жёсткую плиту.

Погодное окно

Погодное окно

Утеплитель закладывают по сухому и сразу закрывают — намокший плитный утеплитель теряет тепло. Фанеру чернового пола, пока нет стен и крыши, накрывают от дождя или ведут этот этап в связке с подъёмом стен, чтобы платформа не стояла открытой под осадками.

Что нужно к старту (вход)

• Обвязка выверена по горизонту и диагоналям, притянута к сваям (этап 03).

План закупок этапа

Заказываем сейчас

Материал / позиция	На что	Примечание
Доска 195×45 (сухая)	балки перекрытия	≈187 шт; объёмы — в ведомости
Утеплитель плитный	между балок	≈10,8 м³, толщина 195
Оцинкованная сетка от грызунов	подшивка снизу	по площади пола
Влаго-ветрозащитная плёнка	снизу под утеплитель	по площади + нахлёсты
Фанера 21 мм	черновой/чистовой настил	по площади
Доска 20×100	обрешётка пола	по проекту

Приспособление — раскладка балок по шаблону-рейке

Нарежь мерную рейку с отметками шага 590 — по ней размечай балки на обвязке разом, а не отмеряй каждую рулеткой. Все балки встанут с одинаковым шагом, и плитный утеплитель ляжет враспор без подрезки — меньше отходов и мостиков холода.

Что понадобится: инструмент и руки

• Инструмент: пила/бензопила, шуруповёрт, нейлер/молоток, степлер под плёнку, уровень, нож для утеплителя.
• Что сам, что спецу: этап полностью «по силам» бригаде из двух-трёх человек — тяжёлой техники нет.

Как делаем

1. Подшей снизу сетку от грызунов и влаго-ветрозащиту по обвязке.
2. Установи балки 195×45 с шагом 590 по обвязке, закрепи в проектных узлах.
3. Заложи утеплитель 195 между балок враспор, без щелей.
4. Настели фанеру 21 сверху, связывая балки в жёсткую плиту; при необходимости — обрешётка пола 20×100.
5. Проверь плоскость пола по уровню — это база под стены.

Точка невозврата — защита утеплителя снизу и плоскость платформы

Сетку и ветрозащиту снизу закладывают только сейчас — потом к низу перекрытия не подлезть. Забыл — в утеплителе заведутся мыши и его продует. И держи платформу ровной: по кривому полу стены встанут криво.

Частые ошибки

• Забыли сетку от грызунов снизу — мыши в утеплителе, потом не исправить.
• Щели в утеплителе — мостики холода, холодный пол. Шаг балок под утеплитель.
• Платформа не в уровне — стены пойдут вкось.
• Открытую фанеру залил дождь — вздулась. Накрывай или закрывай крышей вовремя.

Контроль и приёмка

Контроль перекрытия0 из 5

• Снизу подшиты сетка от грызунов и влаго-ветрозащита
• Балки 195×45 установлены с шагом 590 по обвязке
• Утеплитель 195 заложен между балок враспор, без щелей
• Настелена фанера 21, платформа связана в жёсткую плиту
• Плоскость пола выверена по уровню

Что дальше

Платформа готова — есть ровный жёсткий пол на весь дом. Следующий этап — Каркас стен и колонны террасы: собираем и поднимаем стеновые щиты.
