Каркас стен и колонны террасы

На готовой платформе поднимаем стены. Метод — платформенный каркас: каждую стену собирают щитом (рамой), лёжа на полу, а потом поднимают и ставят на место. Так удобнее и точнее, чем сколачивать стену стоя. Стойки — доска 145×45, между ними потом ляжет утеплитель; жёсткость даёт укосина (диагональная доска) и обшивка. С торца дома стоят колонны террасы — они держат вынос крыши над крытой террасой.

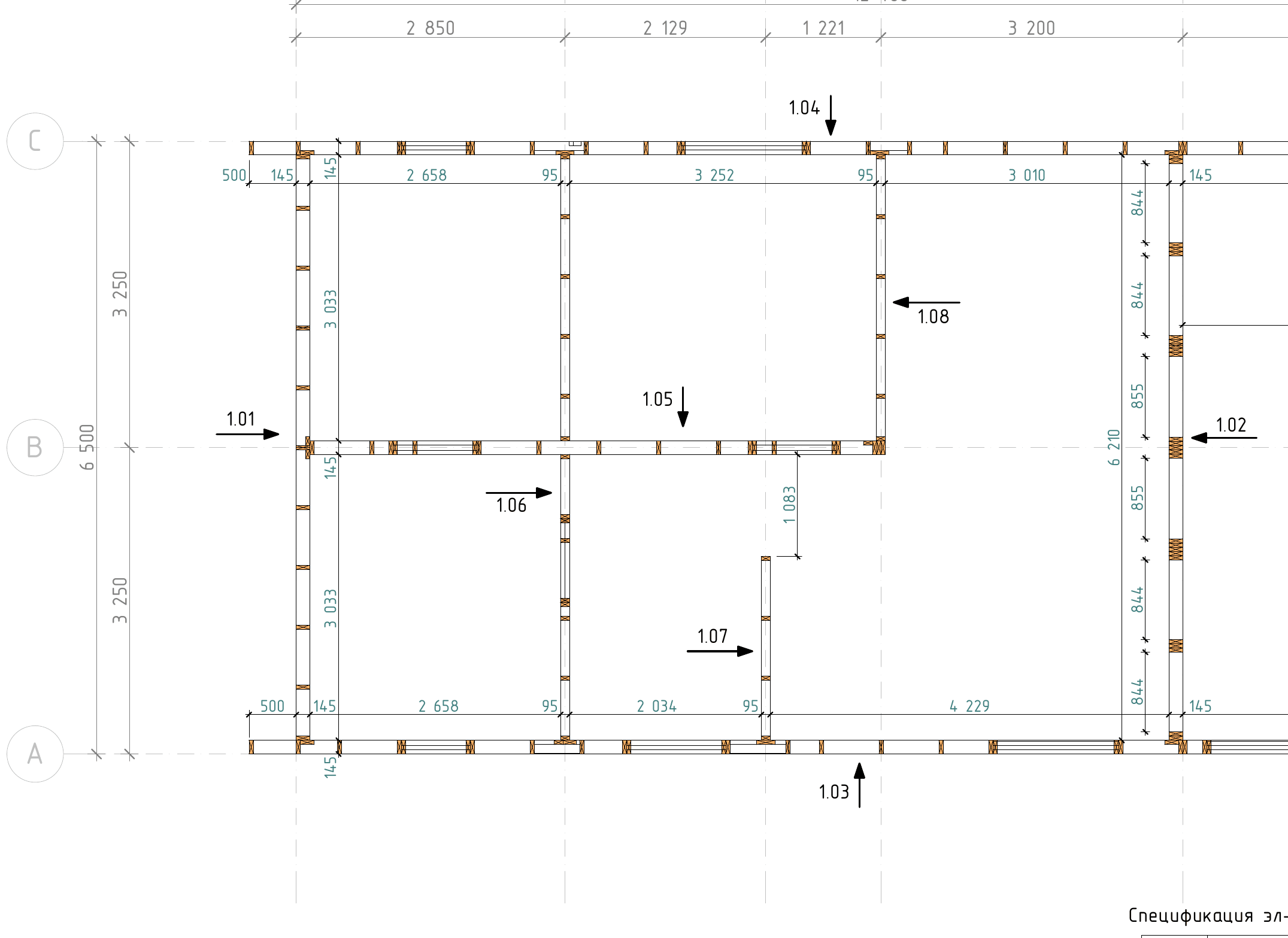

Из чего каркас стен (лист 2; разрез — лист 5; схемы 22-31)

• Стойки наружных и внутренних стен — доска 145×45, шаг 590 мм (под ширину утеплителя).
• Нижняя обвязка (по платформе) и верхняя обвязка связывают стойки в раму; укосины «на укос» дают жёсткость от расшатывания.
• Обшивка каркаса — МДВП 25 мм (мягкая древесноволокнистая плита) — это обшивка и ветрозащита, не OSB.
• Колонны террасы С51 — доска 145×45 (пакет), длина 3055 мм, 6 шт.
• Стеновые щиты собирают по видам 1.01–1.08 (лист 23-30) и поднимают.

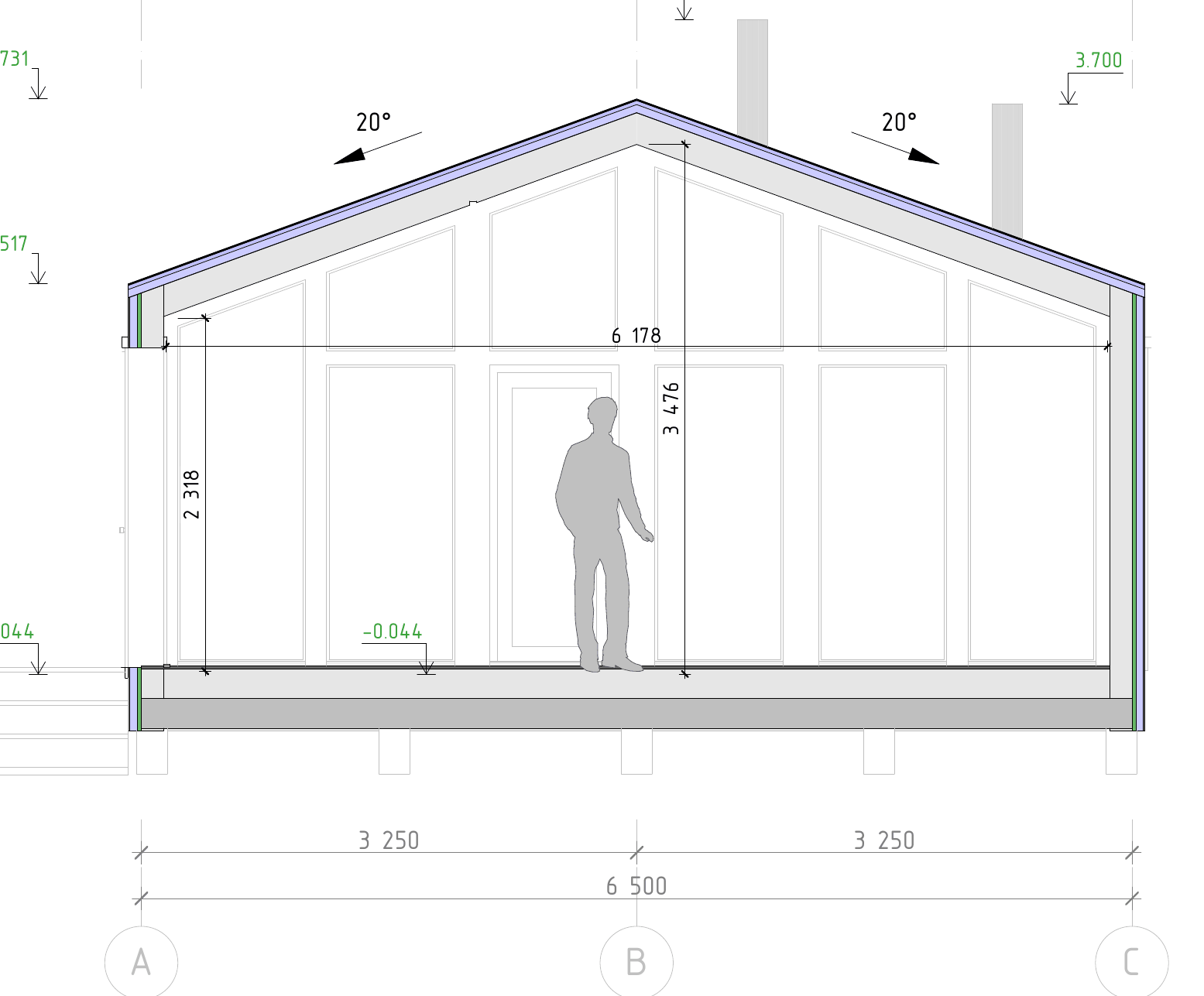

Как читать разрез

Разрез показывает высоту: чистая высота этажа 2,32 м, стены доходят до отметки +2,517, дальше начинается крыша с уклоном 20°. Барн симметричный — оба ската одинаковые, конёк по центру (ось В).

Погодное окно

Погодное окно

Каркас собирают по сухому и стараются быстро выйти под крышу — открытый каркас нельзя долго держать под дождём. Щиты удобно сколачивать даже в прохладную погоду; главное — сухой пиломатериал и защита от осадков между этапами.

Что нужно к старту (вход)

• Платформа цокольного перекрытия готова, выверена по уровню (этап 04).
• Пиломатериал 145×45 и МДВП на площадке.

План закупок этапа

Заказываем сейчас

Материал / позиция	На что	Примечание
Доска 145×45 (сухая)	стойки, обвязки, укосины стен	объёмы — в ведомости
Доска 145×45 на колонны террасы	6 колонн С51 (пакет)	длина 3055
МДВП 25 мм	обшивка каркаса	по площади стен
Крепёж (гвозди/саморезы, уголки)	сборка щитов и узлы	по узлам стен (л.32-35)

Приспособление — сборка щита на полу с диагональю

Собирай стеновую раму прямо на платформе: разложи обвязки и стойки по шагу 590, сколоти, проверь диагонали рамы (равные = прямоугольник) и только потом ставь укосину и обшивку — они «замкнут» правильную геометрию. Поднимать готовый ровный щит вдвоём-втроём куда проще, чем выправлять стену на весу.

Что понадобится: инструмент и руки

• Инструмент: пила, шуруповёрт/нейлер, уровень, угольник, шнур, временные подкосы для фиксации поднятых щитов.
• Что сам, что спецу: платформенная сборка — «народный» метод, реально силами 2-3 человек. Длинные щиты поднимают вместе; сразу раскрепляй подкосами.

Как делаем

1. Собери стеновые щиты на платформе по видам 1.01–1.08: обвязки + стойки шаг 590 + укосины, проверь диагонали.
2. Подними и выставь щиты по осям, закрепи к платформе и между собой, раскрепи временными подкосами по вертикали.
3. Смонтируй внутренние стены (в том числе стены бани — парной и санузла).
4. Установи колонны террасы С51 145×45 (6 шт) и верхнюю обвязку по ним.
5. Проверь вертикали и углы по уровню/отвесу — это опора под крышу.

Точка невозврата — вертикаль стен и жёсткость от укосин

Стену, поднятую с завалом или без укосины, потом «не разжёсточить» — каркас будет играть. Выставляй вертикали по отвесу, ставь укосины и раскрепляй подкосами сразу. Верх стен должен лечь в одну плоскость — на него встанут стропила.

Частые ошибки

• Щит собран с непроверенной диагональю — стена-ромб.
• Забыли/пропустили укосины — каркас расшатывается.
• Стены с завалом по вертикали — крыша встанет косо.
• Обшили не тем (OSB вместо МДВП или наоборот) — меняется паропроницаемость пирога. Держись проекта: МДВП.

Контроль и приёмка

Контроль каркаса стен0 из 5

• Стеновые щиты собраны по видам 1.01–1.08, диагонали проверены
• Щиты подняты, выставлены по осям и раскреплены подкосами
• Установлены внутренние стены (в т.ч. бани) и укосины
• Смонтированы 6 колонн террасы С51 145×45 и верхняя обвязка
• Вертикали и углы выверены, верх стен в одной плоскости

Что дальше

Коробка стоит, верх стен в одной плоскости. Следующий этап — Стропильная система: ставим лежни, коньковую балку и стропила — каркас двускатной крыши.
