Винтовые сваи и оголовки
Фундамент дома — винтовое свайное поле: 32 сваи, закрученные по схеме, с приваренными сверху оголовками. Это быстрый фундамент под лёгкий каркасный дом: закрутил, выровнял в горизонт, обвязал брусом — и уже можно вести стены. Главное сделать честно: попасть в проектные точки, выйти в один уровень и защитить металл.

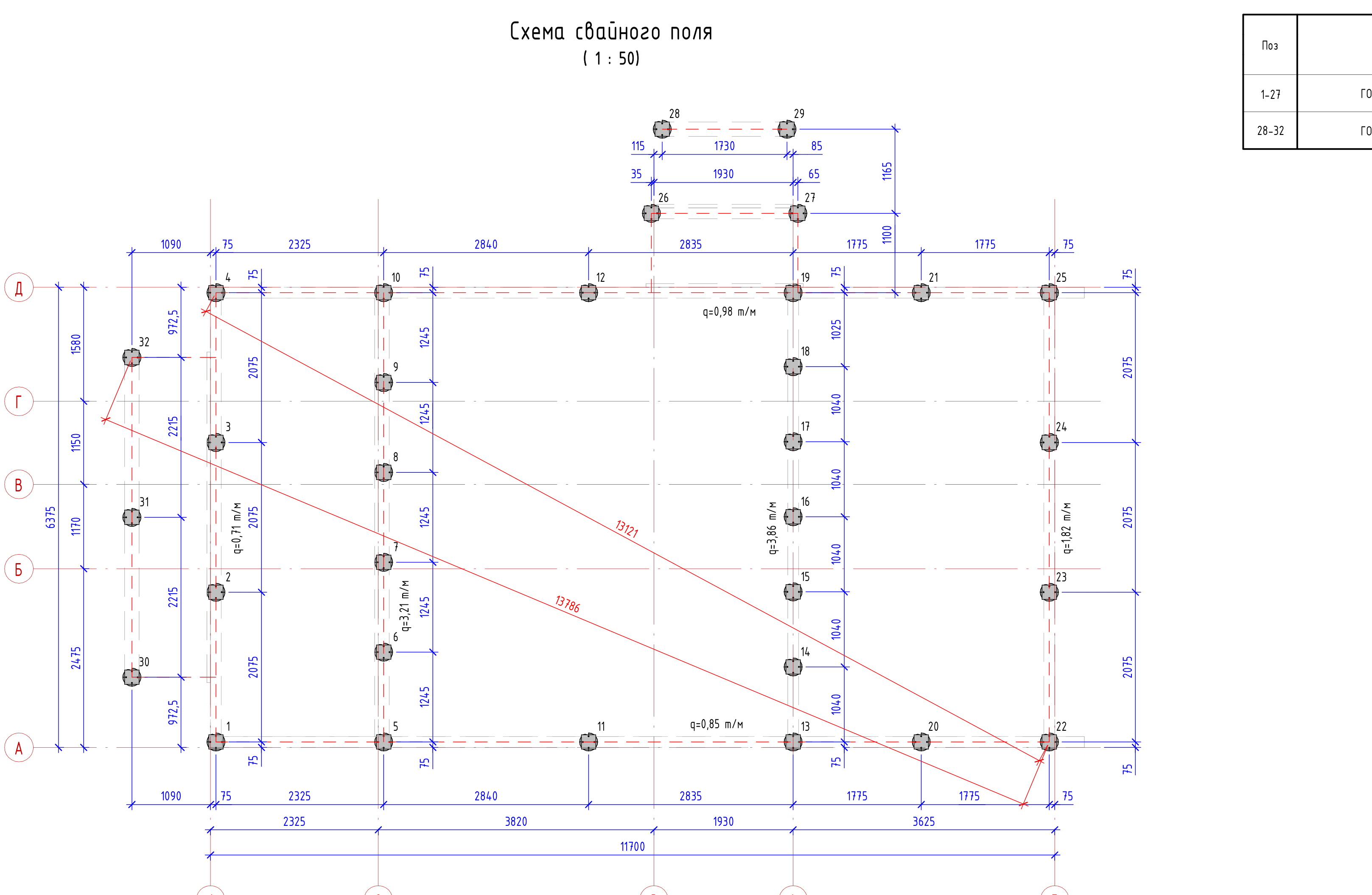

Проект: PROJHOUSE (г. Казань). Опираемся на лист 3 «Схема свайного поля».
Что ставим (лист 3, спецификация)
- Свая СВС 89/200-2500 (ГОСТ Р 59106-2020): ствол Ø89 мм, лопасть Ø200 мм, длина 2500 мм, масса 38,6 кг.
- Всего 32 сваи. Поз. 1–27 — верх на отметке −0,440 (27 шт, под дом). Поз. 28–32 — верх на −1,040 (5 шт, под террасу/входную группу — ниже).
- Оголовок 200×200 на каждую сваю — на сварке.
- Расчётные нагрузки на ряды: от q=0,71 до q=3,86 т/м (самый нагруженный — центральный несущий ряд).
Сваи уже есть у заказчика
По примечанию листа 3 сами сваи имеются в наличии у заказчика — купить и установить нужно только оголовки по узлу. Если строишь с нуля — закажи сваи по спецификации (СВС 89/200-2500) с запасом на брак закрутки.
Погодное окно
Погодное окно
Сваи крутят в любой сезон, включая зиму по мёрзлому грунту — мокрых процессов нет. Единственное «мокрое» здесь — заполнение ствола раствором М100: его льют при плюсовой температуре или на противоморозных добавках.
Логика этапа: попасть в точку, выйти в горизонт, защитить металл
Свая держит нагрузку лопастью в плотном грунте ниже глубины промерзания — поэтому её нельзя недокрутить или, наоборот, «сорвать» грунт перекруткой. Закрутили все сваи → подрезали в один уровень → приварили оголовки → заполнили стволы раствором и восстановили окраску швов. Дальше на оголовки ляжет обвязочный брус.
Что уже готово к старту (вход)
- Оси 1–5 и А–Д разбиты на обноске (этап подготовки).
- Геология проверена, длина/несущая способность свай подтверждены под фактический грунт.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во (по проекту) | Примечание |
|---|---|---|
| Свая винтовая СВС 89/200-2500 | 32 шт | у заказчика в наличии; иначе заказать по спец. |
| Оголовок 200×200 | 32 шт | приобрести и приварить по узлу |
| Раствор ЦПС М100 для заполнения ствола | по числу свай | заполнение полости сваи |
| Грунт-эмаль по металлу | на швы и оголовки | восстановить защиту после сварки |
Что понадобится: инструмент и руки
- Инструмент: сваекрут (механизированный предпочтительнее ручного — точнее момент), магнитный уровень на ствол, нивелир/лазер для горизонта, болгарка, сварочный аппарат.
- Что сам, что спецу: закрутку и сварку оголовков честнее отдать бригаде со сваекрутом — вертикаль и несущую способность на глаз не поймать. Твоя задача — контроль: вертикаль каждой сваи, отметки, качество швов.
Как делаем
- Вынеси точки свай по схеме от закреплённых осей; отметь каждую (32 шт), сверь шаги по рядам.
- Закрути сваи строго вертикально (контроль уровнем на стволе с двух сторон). Свая должна идти «в отказ» — до проектной глубины в плотный грунт; не докрутил — переставляй, а не оставляй.
- Подрежь стволы в один горизонт: поз. 1–27 — по отметке −0,440, поз. 28–32 (терраса) — по −1,040. Уровень бьём нивелиром от одной точки, не рулеткой от земли.
- Заполни стволы раствором М100 — так внутри не будет конденсата и коррозии изнутри.
- Приварь оголовки 200×200, шов зачисти и восстанови окраску — это ответственный узел (свая под освидетельствование по общим данным).
Точка невозврата — вертикаль и горизонт
Сваю, закрученную с наклоном или не в горизонт с остальными, под нагруженным домом уже не поправить. Вертикаль контролируй в процессе закрутки, горизонт оголовков — нивелиром до сварки. Кривое поле = кривая обвязка = кривой каркас.
Частые ошибки
- Недокрут «до красоты по высоте». Сваю нельзя недокручивать ради уровня — несущая падает. Сначала до плотного грунта, лишнее сверху срезать, а не оставлять недовёрнутым.
- Сухой ствол. Не заполнил раствором — внутри копится влага и сталь ржавеет изнутри. Заполняй М100.
- Голый сварной шов. После сварки оголовка металл без защиты корродирует в первую очередь. Зачистил — прокрасил.
- Замер от земли. Отметки −0,440 / −1,040 бьют нивелиром от репера, а не рулеткой от неровного грунта.
Контроль и приёмка
Контроль и приёмка свайного поля0 из 5
Оставляем для следующего этапа
- Ровное свайное поле с оголовками в горизонте — готовая опора под обвязочный брус.
- Проверенные отметки −0,440 (дом) и −1,040 (терраса) — по ним ляжет разноуровневая обвязка.
Что дальше
Свайное поле готово и выведено в уровень. Следующий этап — Обвязка и цокольное перекрытие: кладём по оголовкам нижнюю обвязку из бруса, собираем цокольное перекрытие с лагами и утеплением пола.
