Каркас стен

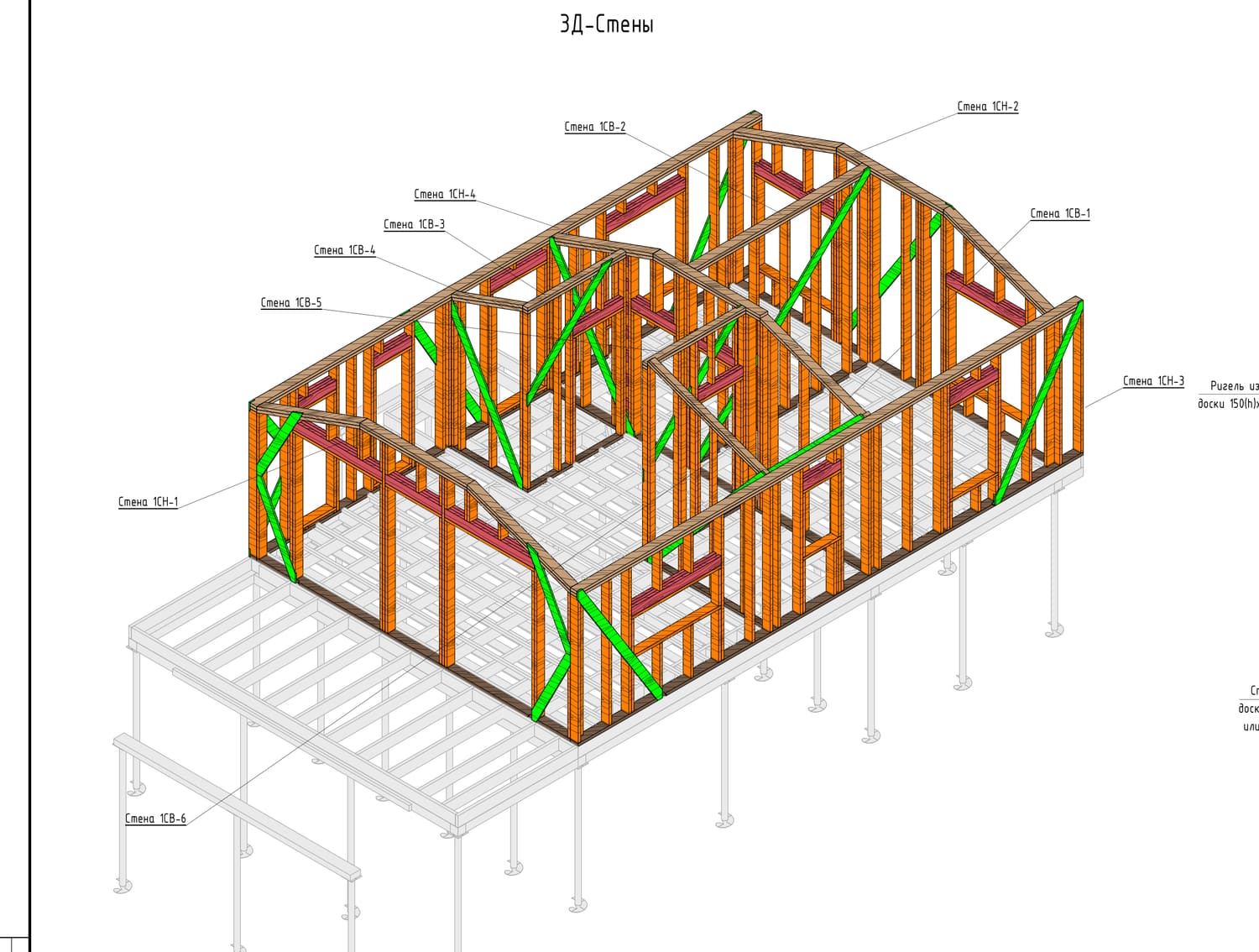

Стены каркасного дома — это скелет из доски, обшитый и утеплённый. Собираются они по развёрткам: каждая стена (наружные 1СН-1…1СН-4, внутренние 1СВ-1…1СВ-6) — отдельный «щит» из стоек, обвязок и укосин. Соберёшь ровно и по осям — дальше дом встаёт как конструктор. Уведёшь геометрию — поедет всё выше.

Проект: PROJHOUSE (г. Казань). Опираемся на листы 7 «Схема стен», 8 «Узел проёмов», 9 «Спецификация», 10–13 «Стены 1СН/1СВ».

Из чего собран каркас (лист 8, условные обозначения)

• Стойка — доска 150×50 (или 100×50 в лёгких стенах/перегородках). Глубина 150 = толщина утеплителя.
• Шаг стоек — 600 мм (по развёрткам, лист 10).
• Лежень (нижняя обвязка стены) — доска 150×50 по перекрытию, отметка −0,090.
• Верхняя обвязка — доска 150×50 (или 100×50).
• Ригель-перемычка над проёмами — доска 150×50.
• Укосины (вертик. связи) — доска 150×25, по углам под ~45°.
• Верх стены (карниз) +3,224; фронтоны двускатные, уклон крыши 20°.

Погодное окно

Погодное окно

Каркас собирают в сухую погоду и стараются как можно быстрее выйти под крышу: открытый каркас и, тем более, уложенный утеплитель нельзя мочить. Логика сезона — сваи и обвязку можно раньше, а «каркас → кровля» гнать сцепкой в сухой период.

Логика этапа: собрать щит на полу, поднять, раскрепить по диагонали

Стену удобнее собирать лёжа на готовом перекрытии — как на большом столе: разложил лежень и верхнюю обвязку, между ними по разметке (шаг 600) вбил стойки, обрамил проёмы. Потом щит поднимают, ставят на место по осям и временно раскрепляют. Когда все стены стоят и выверены по вертикали и диагоналям — окончательно крепят укосины (по проекту — только после проверки диагоналей).

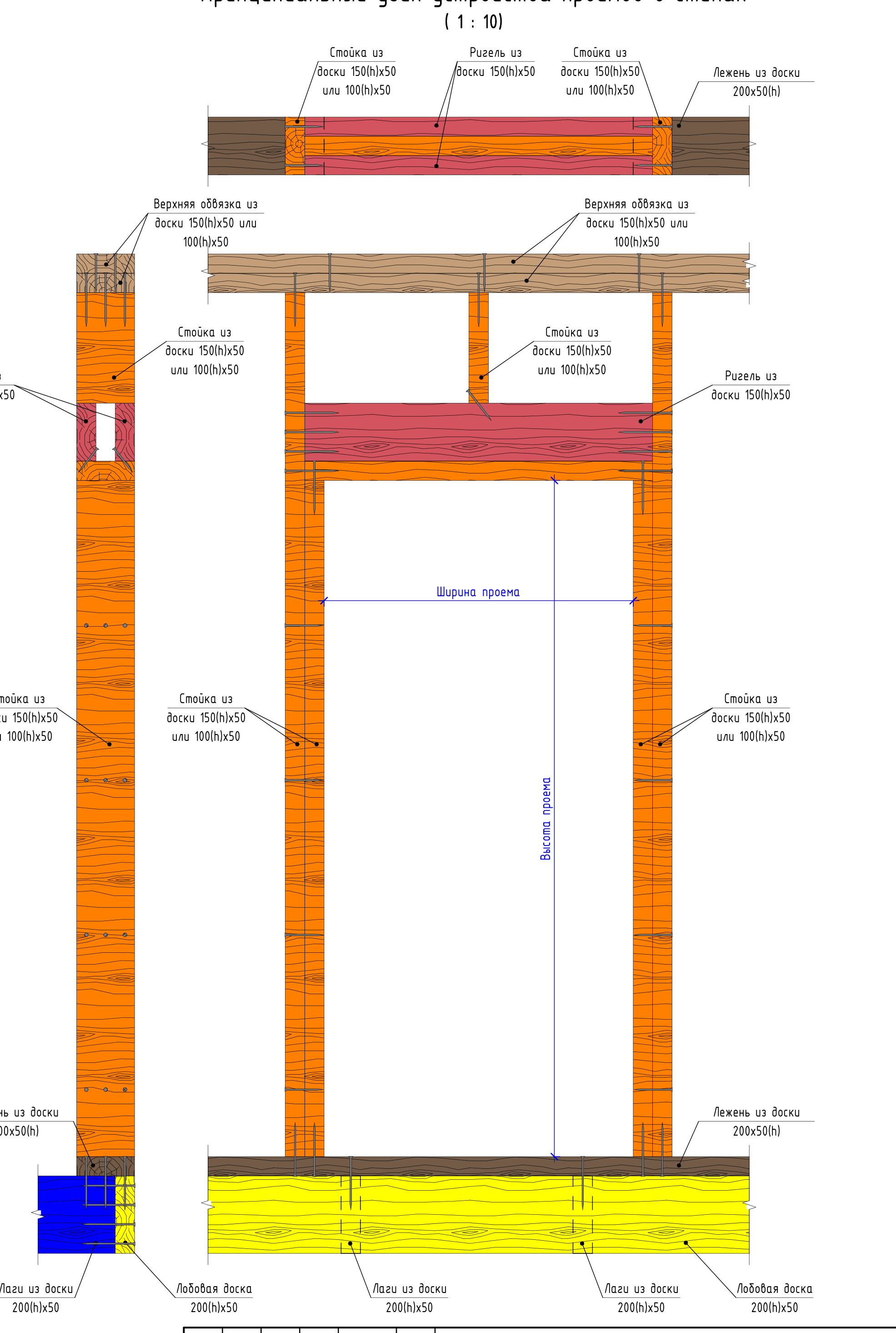

На принципиальном узле проёмов (лист 8) нижний лежень подписан 200×50 — это доска уровня перекрытия; нижняя обвязка стены (лежень каркаса) — 150×50, как в легенде и развёртках стен (листы 8–10).

Как обрамляется проём (окно/дверь)

По бокам проёма — усиленные стойки (часто сдвоенные), сверху — ригель-перемычка 150×50, принимающий нагрузку и передающий её на боковые стойки. Над перемычкой и под окном — короткие доборные стойки в общий шаг. Ширину и высоту проёма выдерживают по спецификации окон/дверей (этап 09).

Что уже готово к старту (вход)

• Цокольное перекрытие собрано, утеплено и накрыто черновым настилом — по нему размечают и собирают стены.
• Обвязка 150×150 служит опорой лежня.

План закупок этапа

Заказываем сейчас — на этот этап

Материал / позиция	Назначение	Примечание
Доска 150×50	стойки, лежень, верхняя обвязка, ригели наружных стен	основной объём каркаса
Доска 100×50	стойки/обвязка лёгких стен и перегородок	где по развёртке 100
Доска 150×25	укосины (вертик. связи)	диагональные раскосы
Базальтовая вата 150	утепление стен	11,19 м³ (по ведомости)
Изоспан А	ветрозащита снаружи каркаса	115,51 м²
Изоспан B	пароизоляция изнутри	41,55 м²
Гвозди/саморезы, уголки	крепёж каркаса	по узлам

Что понадобится: инструмент и руки

• Инструмент: торцовка/циркулярка, шуруповёрт, молоток, уровень, длинная рулетка, шнур, монтажный угольник.
• Что сам, что спецу: сборку щитов реально осилить вдвоём; подъём длинных стен — втроём или с временными подпорками. Геометрию (вертикаль, диагонали) держи маниакально — это самое важное на этапе.

Как делаем

1. Разметь на перекрытии положение всех стен по осям; закрепи лежни 150×50.
2. Собери щит стены на полу: между лежнем и верхней обвязкой вставь стойки 150×50 с шагом 600, обрами проёмы (боковые стойки + ригель-перемычка 150×50).
3. Добавь горизонтальные перемычки между стойками — по проекту они нужны, чтобы не продавливались нижние плиты утеплителя, для огнепреграды и общей жёсткости стены.
4. Подними и выставь щит по месту, закрепи к лежню/перекрытию, временно раскрепи подкосами; выведи вертикаль по уровню.
5. Собери и свяжи все стены между собой по верхней обвязке; проверь диагонали каждого контура.
6. Только после проверки диагоналей окончательно закрепи укосины 150×25 — они фиксируют геометрию навсегда.
7. Заложи утеплитель 150 между стойками, закрой снаружи ветрозащитой (Изоспан А), изнутри — пароизоляцией (Изоспан B). Финишный утеплитель удобнее вести уже под крышей.

Точка невозврата — геометрия и укосины

Укосина, прибитая до выверки диагоналей, «замораживает» перекос — стену уже не выпрямить без разборки. Сначала вертикаль и равные диагонали, потом укосина. Это прямое требование проекта.

Частые ошибки

• Укосина раньше диагоналей — фиксирует перекос. Строго после выверки.
• Гуляющий шаг стоек. Сбитый шаг 600 ломает раскладку утеплителя и обшивки. Размечай от одной базы.
• Нет перемычек между стойками — утеплитель сползает/продавливается, теряется жёсткость. Ставь по проекту.
• Мокрый утеплитель в открытой стене. Закрывай контур плёнками и выходи под крышу, не жди дождя с открытой ватой.

Контроль и приёмка

Контроль каркаса стен0 из 5

• Все стены собраны по развёрткам: стойки 150×50 с шагом 600, лежень и верхняя обвязка
• Проёмы обрамлены боковыми стойками и ригелем-перемычкой 150×50
• Стены выставлены по вертикали, диагонали контуров равны
• Укосины 150×25 закреплены окончательно ПОСЛЕ проверки диагоналей
• Заложены горизонтальные перемычки; контур утеплён и закрыт плёнками

Оставляем для следующего этапа

• Готовый каркас с верхней обвязкой — на неё лягут балки покрытия и стропила.
• Выверенная геометрия дома — база для стропильной системы.

Что дальше

Стены стоят, верхняя обвязка выведена в уровень. Следующий этап — Балки покрытия и перекрытие: укладываем балки Б1–Б4 по верхней обвязке, формируем чердачное перекрытие и опоры под стропила.
