Обвязка и цокольное перекрытие
На оголовки свай ложится нижняя обвязка из бруса — это «фундамент для дерева», ровная рама, по которой дальше собирается весь дом. В неё же врезается цокольное перекрытие: лаги, утепление, подшивка. Здесь важны две вещи — отсечь дерево от металла гидроизоляцией и собрать перекрытие ровным, чтобы полы были без прогибов.

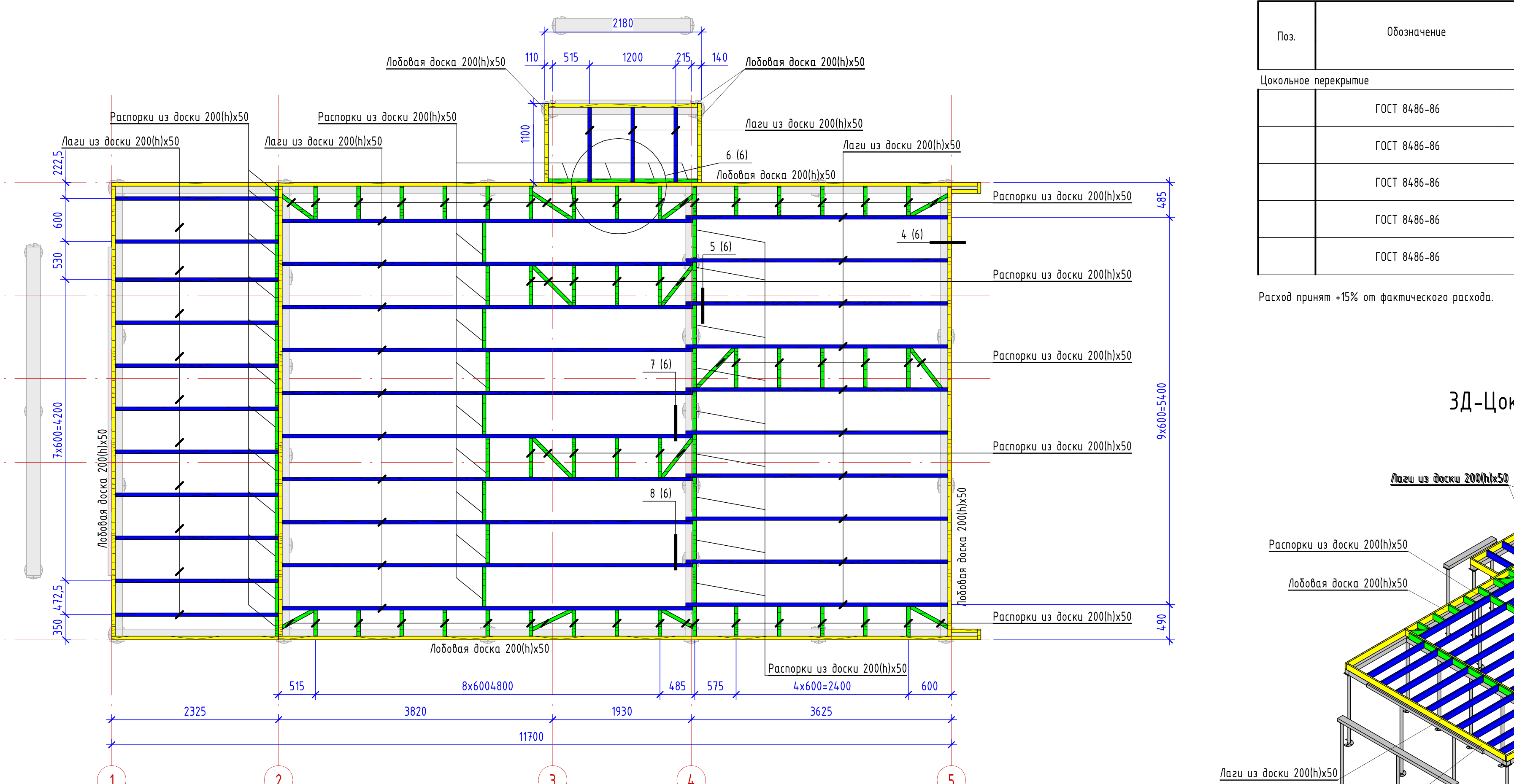

Проект: PROJHOUSE (г. Казань). Опираемся на листы 4 «Схема обвязочного бруса», 5 «Цокольное перекрытие», 6 «Узлы».
Что собираем (листы 4–6)
- Обвязка — брус 150×150 по всему контуру (примечание листа 4: «обвязка состоит из бруса 150×150»). Под входной группой — антисептированный брус 100×200.
- Внутри обвязки — ригели из доски 100×50 и 150×50.
- Цокольное перекрытие целиком из доски 200×50: лаги, распорки, лобовая доска.
- Лаги — шаг 600 мм. Соединение гвоздями 90–120 мм.
- Пирог: подшивная доска 20×150 (шаг 300) → ветрозащита → базальтовая вата 200 → пароизоляция → черновой настил.
Погодное окно
Погодное окно
Обвязку и перекрытие ведут в сухую погоду: брус и доска не должны намокать, а уложенный утеплитель — тем более. Если работа затягивается, накрывай открытое перекрытие плёнкой на ночь. Гидроизоляцию по сваям кладут при любой плюсовой температуре.
Логика этапа: отсечь металл, собрать ровную раму, врезать лаги
Оголовок стальной, брус деревянный — на прямом контакте дерево тянет конденсат и гниёт. Поэтому первым делом между сваей и обвязкой — рулонная гидроизоляция в 2 слоя (примечание листа 4). Затем по оголовкам собирают обвязку, соединяя брус в углах и на стыках запилом вполдерева (узлы 2–3: 75+75 от бруса 150). По готовой обвязке размечают и врезают лаги перекрытия с шагом 600, между ними — распорки, по контуру — лобовая доска.
Точка невозврата — гидроизоляция по сваям
Между оголовком и брусом обязательна отсечная гидроизоляция в 2 слоя. Забыл проложить — потом не подсунуть, а нижний брус на голом металле начинает подгнивать первым. Кладём сразу, при сборке обвязки.
Что уже готово к старту (вход)
- Свайное поле закручено, оголовки 200×200 выведены в горизонт (−0,440 дом / −1,040 терраса).
- Отметки проверены нивелиром.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во (по проекту, +15%) | Примечание |
|---|---|---|
| Брус 150×150 (обвязка) | ~60 п.м (1,34 м³) | камерной сушки, ровный |
| Брус антисептированный 100×200 (вх. группа) | 7,43 п.м | под входную группу |
| Доска 200×50 (лаги, распорки, лобовая) | ~250 п.м (2,48 м³) | лаги 140 + лобовая 55 + распорки 53 п.м |
| Доска 20×150 (подшивная) | 230,55 п.м | черепной подшив снизу, шаг 300 |
| Брусок 50×50 | 120,61 п.м | вспомогательный (черепной/крепёж пирога) |
| Базальтовая вата | 10,36 м³ | утепление между лаг 200 |
| Изоспан А (ветрозащита цоколя) + Изоспан B (пароизоляция) | 51,81 + 51,81 м² | снизу ветро-, сверху паро- |
| Рулонная гидроизоляция | по числу свай | 2 слоя под обвязку |
| Гвозди 90–120 мм, сан. болты Ø12 | по узлам | крепёж лаг и обвязки |
Что понадобится: инструмент и руки
- Инструмент: пила (запилы вполдерева), уровень/нивелир, шуруповёрт, молоток, дрель под болты Ø12, степлер для плёнок.
- Что сам, что спецу: обвязку и лаги реально собрать вдвоём. Обработай брус и доску огне-биозащитой (рекомендация листа 5) до сборки — потом до нижних граней не добраться.
Как делаем
- Гидроизоляция по оголовкам — рулонная в 2 слоя в местах опирания бруса на сваю.
- Собери обвязку 150×150 по контуру и осям: углы и стыки — запилом вполдерога (75+75), стяни к оголовкам. Проверь диагонали и горизонт.
- Разметь лаги с шагом 600 мм; врежь/установи лаги из доски 200×50, крепи к обвязке накосо гвоздями с обеих сторон (примечание 8 листа 5, узел 7 листа 6).
- Поставь распорки 200×50 между лагами (от продольного изгиба) и лобовую доску по торцам; сдвоенные лаги сбивай гвоздями с шагом 400.
- Подшей снизу доску 20×150 (шаг 300) — на неё ляжет утеплитель; закрой ветрозащитой (Изоспан А) снизу.
- Уложи базальтовую вату 200 между лагами враспор, сверху — пароизоляцию (Изоспан B).
- Настели черновой пол (шпунтованная фанера 18 мм) — рабочая площадка под сборку стен.
Приспособление
Гвозди в каждом узле забивай в одном и том же порядке (примечание 5 листа 5): при хаотичной забивке часть соединений оказывается недотянутой, и перекрытие «играет». Сделай себе шаблон-порядок и держись его на всех лагах.
Частые ошибки
- Брус на голом оголовке — без гидроизоляции гниёт снизу. 2 слоя, обязательно.
- Кривая обвязка — весь дом дальше пойдёт с уводом. Диагонали и горизонт проверяем до лаг.
- Мокрый утеплитель. Уложил вату и не закрыл пароизоляцией/настилом на ночь под дождь — намокла, не сушится. Закрывай контур пирога сразу.
- Хаотичный крепёж лаг — недотянутые соединения. Единый порядок гвоздей.
Контроль и приёмка
Контроль обвязки и перекрытия0 из 5
Оставляем для следующего этапа
- Ровная утеплённая платформа перекрытия — рабочая площадка, по которой размечают и собирают стеновые каркасы.
- Обвязка 150×150 служит и нижней обвязкой каркаса стен.
Что дальше
Платформа готова и утеплена. Следующий этап — Каркас стен: собираем стеновые щиты из стоек 150×50, ставим их на обвязку, раскрепляем укосинами и выводим верхнюю обвязку.
