Балки покрытия и перекрытие
Поверх готового каркаса ложатся балки покрытия — они работают сразу за двоих: держат чердачное перекрытие (потолок) и стягивают стропильные пары, не давая крыше распирать стены. Над террасой балки ещё и видимые, поэтому их красят в цвет фасада. Собрать их надо строго по осям и надёжно закрепить — на них сядет вся стропилка.

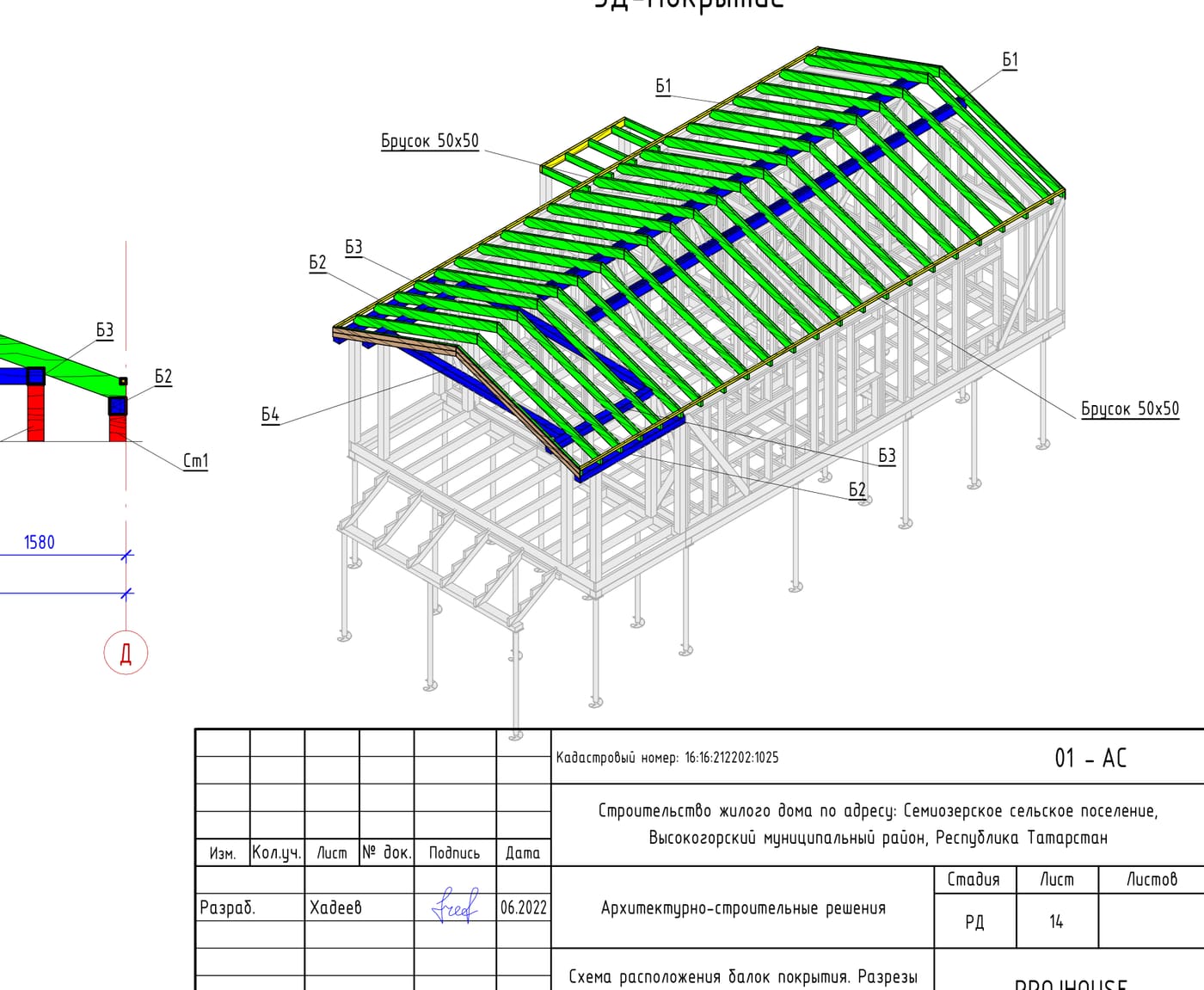

Проект: PROJHOUSE (г. Казань). Опираемся на лист 14 «Схема балок покрытия. Разрезы 1-1, 2-2» и лист 15 «Узлы 1–6».

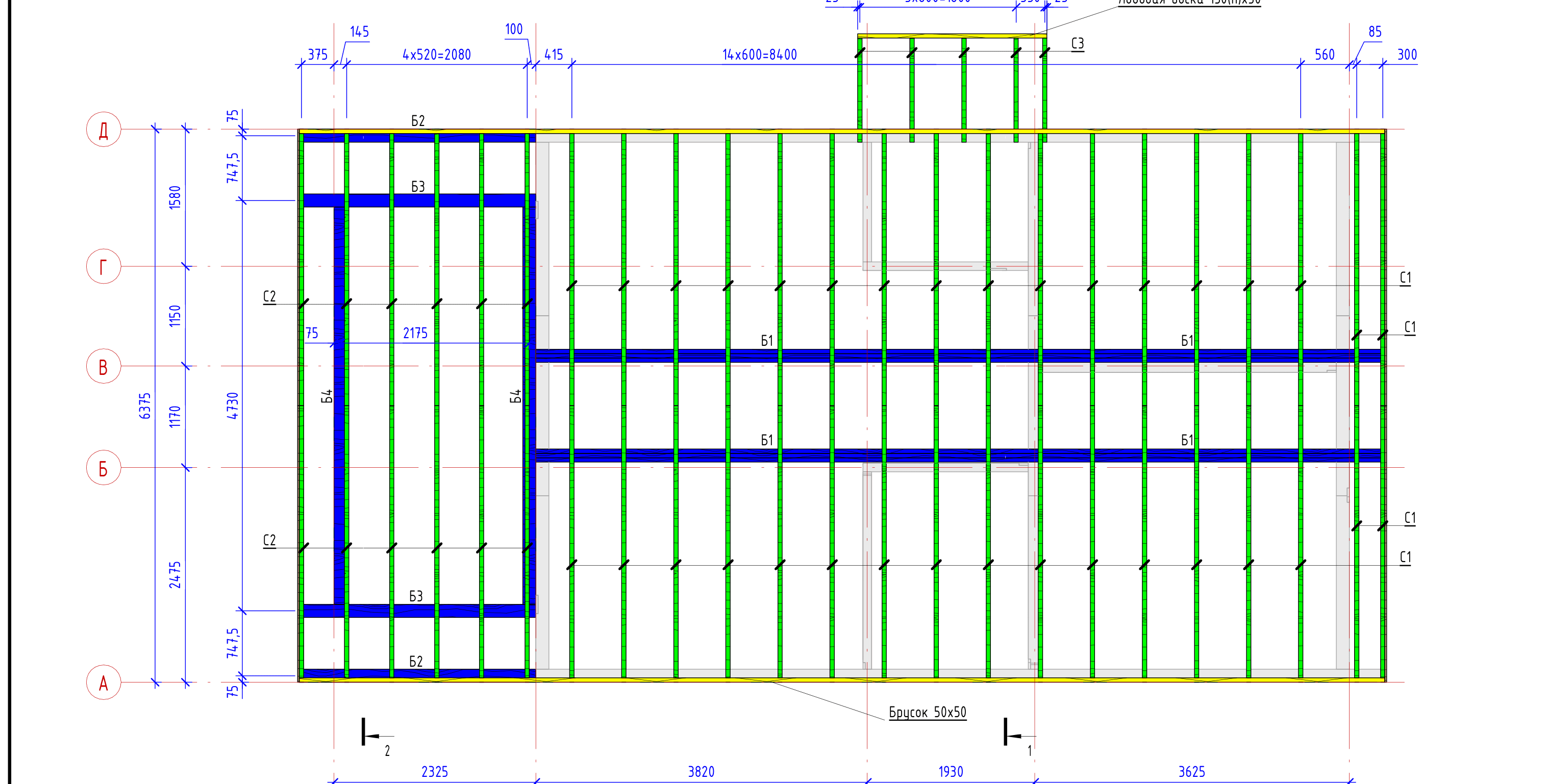

Балки покрытия (лист 14, спецификация)
- Б1 — балка из доски 200×50, 67,52 м. Главные продольные балки-затяжки по осям Б и В — потолок и стяжка стропил.
- Б2, Б3 — балки террасы из бруса 150×150 (по 6,27 м). Б4 — брус 150×150, 10,53 м.
- Балки Б2 и Б3 окрасить в цвет RAL 7024 (примечание листа 14) — они видимые над террасой.
- Опоры — верхняя обвязка стен и стойки Ст1/Ст2 (разрезы 1-1, 2-2).
Погодное окно
Погодное окно
Балки ставят сразу за каркасом, чтобы быстро перейти к стропилам и закрыть контур. Влажную древесину не используем — балка-затяжка работает на растяжение, а поведённая доска ослабляет узел. Всё под сухую погоду.
Логика этапа: связать стены балками, подготовить опоры под стропила
Двускатная крыша распирает стены наружу — балка-затяжка Б1 гасит этот распор, стягивая противоположные стены поверху. Поэтому балки — не просто «лаги потолка», а силовой элемент: их надёжно крепят к верхней обвязке. Над террасой роль балок другая — они несут открытый навес и остаются на виду, поэтому брус 150×150 берут ровным и красят в RAL 7024.
Что уже готово к старту (вход)
- Каркас стен собран, верхняя обвязка выведена в уровень и по осям.
- Внутренние стены/стойки (опоры Ст1, Ст2) готовы принять балки.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во (по проекту, +15%) | Примечание |
|---|---|---|
| Доска 200×50 — балки Б1 | 67,52 п.м | главные балки-затяжки |
| Брус 150×150 — балки террасы Б2, Б3, Б4 | 6,27 + 6,27 + 10,53 п.м | ровный, под покраску |
| Краска фасадная RAL 7024 | на Б2, Б3 (и видимые элементы) | по проекту |
| Уголки перфорированные, пластины, гвозди | по узлам 1–6 | крепление балок и опор |
Что понадобится: инструмент и руки
- Инструмент: пила, шуруповёрт, уровень, длинная рулетка; для подъёма длинных балок — помощник или лебёдка.
- Что сам, что спецу: установку балок на высоте безопаснее вести бригадой с лесами/подмостями. Твой контроль — горизонт балок, шаг, надёжность узлов крепления.
Как делаем
- Разметь балки по осям на верхней обвязке; главные Б1 (200×50) — по осям Б и В.
- Установи и закрепи Б1 к верхней обвязке — это затяжки, узел работает на растяжение, крепим по проекту (уголки/пластины, узлы 1–6).
- Смонтируй балки террасы Б2–Б4 (брус 150×150) на стойки Ст1/Ст2 и обвязку; выведи в уровень.
- Окрась Б2, Б3 (и другие видимые элементы) в RAL 7024 — удобнее до подъёма или сразу после, пока есть доступ.
- Проверь горизонт всех балок и готовность опорных площадок под стропила (узлы 1–6 листа 15).
Точка невозврата — балка-затяжка
Б1 гасит распор стропил. Если ослабить её крепление к стенам или заменить на поведённую доску, крыша начнёт «раздвигать» стены — трещины и провис потолка. Узлы Б1 крепим строго по проекту, древесину берём сухую и прямую.
Частые ошибки
- Слабый узел затяжки. Балка Б1 недокреплена — распор идёт в стены. Крепление по узлам, не «на пару гвоздей».
- Балки не в горизонт. Кривые балки → волнистый потолок и неровное опирание стропил. Бей уровнем от одной точки.
- Забыли покрасить видимые балки. RAL 7024 на Б2/Б3 — по проекту; после зашивки узлов красить неудобно.
Контроль и приёмка
Контроль балок покрытия0 из 5
Оставляем для следующего этапа
- Балки-затяжки и опоры под стропила — готовое основание стропильной системы.
- Связанные поверху стены — крыша не будет их распирать.
Что дальше
Балки стоят, стены связаны. Следующий этап — Стропильная система: ставим стропила С1–С3 (доска 200×50 / 150×50) с уклоном 20°, собираем коньковый узел и крепим стропила к балкам и обвязке.
