Стропильная система

Крыша дома — двускатная с уклоном 20°. Стропила опираются на верхнюю обвязку стен и стягиваются балками Б1, так что распор не идёт в стены. Работа высотная и ответственная (стропила — под освидетельствование по общим данным), поэтому здесь особенно важны точные узлы крепления и страховка.

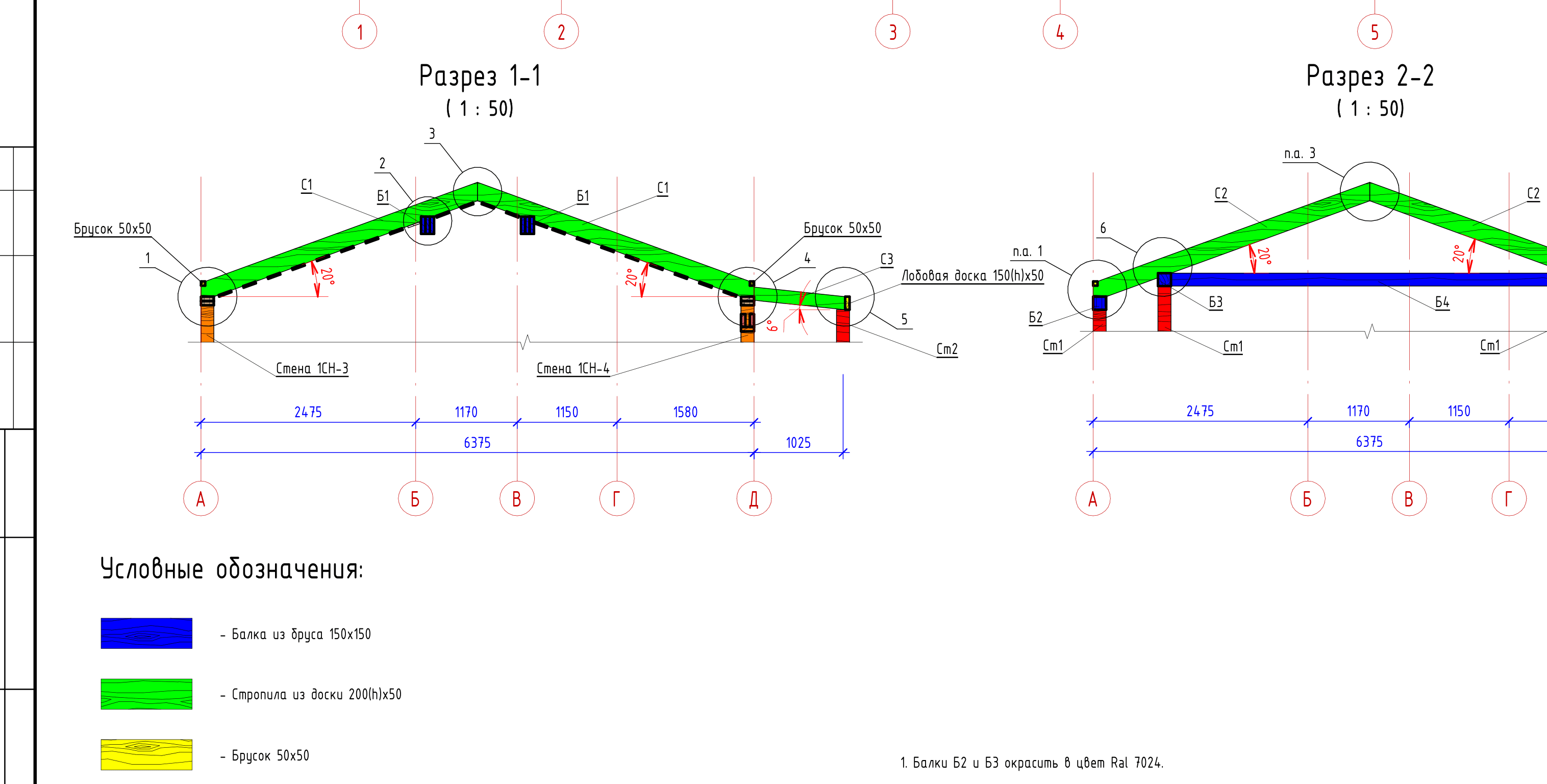

Проект: PROJHOUSE (г. Казань). Опираемся на лист 14 «Разрезы 1-1, 2-2» и лист 15 «Узлы 1–6».

Стропила (лист 14, спецификация)

• С1 — доска 200×50, 134,75 м — основные стропила скатов.
• С2 — доска 200×50 (RAL 7024), 47,56 м — стропила со стороны террасы (видимые).
• С3 — доска 150×50, 7,03 м — короткие/добор.
• Уклон обоих скатов — 20°. Шаг стропил — 600 мм (по схеме покрытия).
• Крепёж: усиленные перфоуголки 90×65×2,5 и перфопластины 200×100×4.

Погодное окно

Погодное окно

Стропилку ставят в сухую погоду и без сильного ветра — работа на высоте с длинными досками. Как только собран каркас крыши, сразу закрывают гидроизоляцией и обрешёткой, чтобы не намочить дом. Планируй так, чтобы за стропилами сразу шла кровля.

Логика этапа: пара за парой от конька, крепить по узлам

Стропила ставят парами: две ноги сходятся в коньке и опираются низом на обвязку. Чтобы пары были одинаковыми, первую собирают как шаблон (по разрезу, уклон 20°) и по нему режут остальные. Каждую пару крепят в коньке пластиной, а внизу — усиленным уголком к обвязке. Балка-затяжка Б1 (этап 05) держит распор.

Ключевые узлы (лист 15)

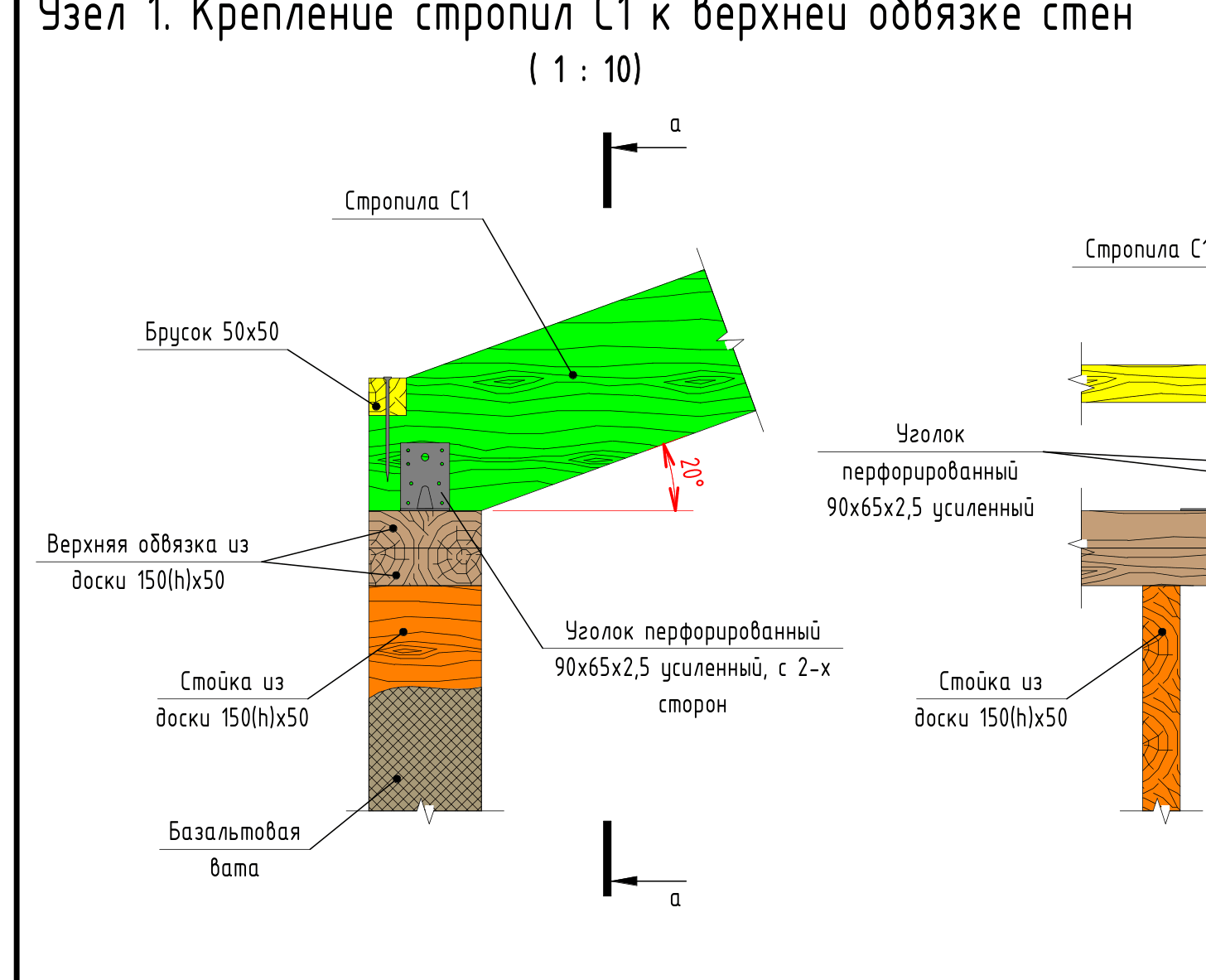

• Опора на стену (узел 1): стропило С1 запиливается на верхнюю обвязку и крепится усиленным перфоуголком 90×65×2,5 с двух сторон; рядом брусок 50×50, между стропил — базальтовая вата.
• Опора на балку (узел 2): стропило С1 садится на балку Б1 через уголок 90×65×2,5; стропила со стороны террасы (С2) опираются на террасные балки Б3/Б4 (узел 6).

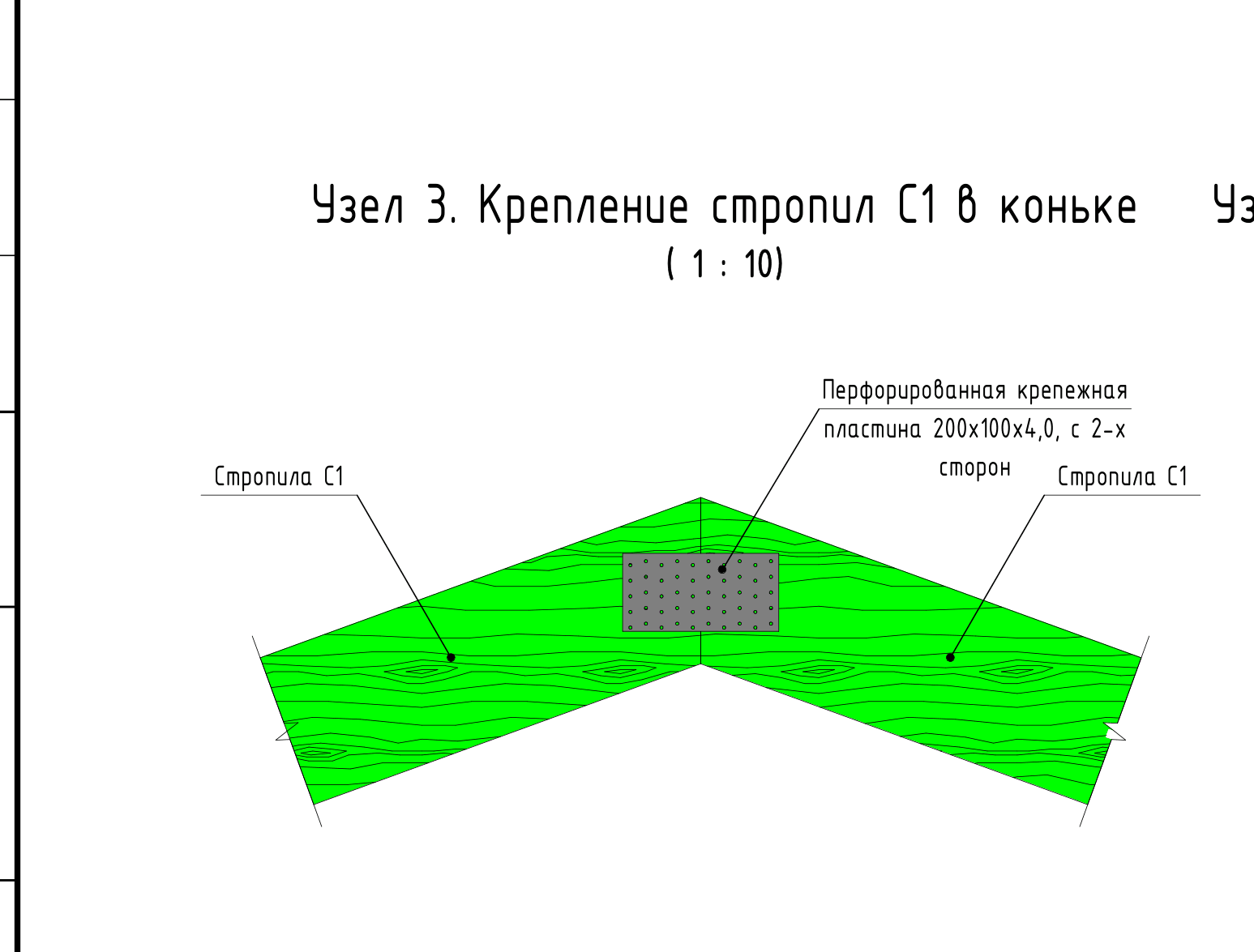

• Конёк (узел 3): две стропилины С1 сходятся и связываются перфопластиной 200×100×4,0 с двух сторон.

Что уже готово к старту (вход)

• Балки Б1 (затяжки) установлены и закреплены к стенам.
• Верхняя обвязка выведена в уровень, опоры под стропила готовы.

План закупок этапа

Заказываем сейчас — на этот этап

Материал / позиция	Кол-во (по проекту, +15%)	Примечание
Доска 200×50 — стропила С1, С2	134,75 + 47,56 п.м	С2 в RAL 7024
Доска 150×50 — стропила С3	7,03 п.м	добор
Брусок 50×50	28,77 п.м	по узлам стропил
Перфоуголок усиленный 90×65×2,5	по числу опор × 2	опора стропил (с 2-х сторон)
Перфопластина 200×100×4,0	по числу коньковых пар × 2	коньковый узел
Гвозди/саморезы по дереву и металлу	по узлам	крепёж

Что понадобится: инструмент и руки

• Инструмент: циркулярка/торцовка, шуруповёрт, уровень, шаблон-угольник на 20°, страховка, леса/подмости.
• Что сам, что спецу: высотную стропилку честнее отдать бригаде — важны страховка и одинаковые пары. Твой контроль — уклон 20°, шаг 600, узлы крепления, прямизна конька.

Как делаем

1. Собери шаблон-пару по разрезу: уклон 20°, запилы под обвязку и в коньке. Проверь на месте.
2. Нарежь стропила по шаблону (С1/С2 — 200×50, С3 — 150×50); С2 покрась в RAL 7024 до подъёма.
3. Поставь крайние пары (фронтоны), выведи конёк по шнуру, затем ставь промежуточные с шагом 600.
4. Крепи узлы: низ — усиленный уголок 90×65×2,5 с 2-х сторон к обвязке/балке; конёк — пластина 200×100×4 с 2-х сторон.
5. Проверь плоскость скатов (шнур/рейка) — под обрешётку и профлист нужна ровная плоскость.

Точка невозврата — плоскость скатов и узлы

Кривая плоскость ската «вылезет» волной на профлисте, а слабый коньковый/опорный узел — это риск для всей крыши под снегом (район IV, 200 кг/м²). Пары режь по одному шаблону, узлы крепи ровно как на листе 15, конёк тяни по шнуру.

Частые ошибки

• Разные пары стропил — конёк «пляшет», скат волной. Только по шаблону.
• Экономия на узлах. Заменил усиленный уголок/пластину на «пару гвоздей» — узел не держит снеговую нагрузку. Ставь по проекту, с двух сторон.
• Забыл покрасить С2. Видимые стропила террасы — RAL 7024, до монтажа.
• Повело плоскость. Не проверил рейкой — профлист ляжет неровно. Контроль плоскости до обрешётки.

Контроль и приёмка

Контроль стропильной системы0 из 5

• Стропила нарезаны по единому шаблону, уклон 20°, шаг 600
• Опорные узлы: усиленный уголок 90×65×2,5 с 2-х сторон к обвязке/балке
• Коньковый узел: перфопластина 200×100×4 с 2-х сторон
• Видимые стропила С2 окрашены в RAL 7024
• Плоскость обоих скатов проверена рейкой/шнуром — ровная под обрешётку

Оставляем для следующего этапа

• Готовая стропильная система с ровными скатами — основа под кровельный пирог.
• Свесы и коньковая линия выведены — под них пойдут обрешётка, гидроизоляция и профлист.

Что дальше

Стропила стоят, скаты ровные. Следующий этап — Кровля: собираем пирог (гидроизоляция → контробрешётка → обрешётка), стелем профлист С-44, ставим конёк, снегозадержатели и водосток.
