A-фрейм дом «КОСМОС» 6×6

Инструкция по шагам

10 этапов — от фундамента до сдачи. Каждый шаг — отдельная страница: что делать, что купить и каких ошибок не повторять.

1. 01Что за A-фрейм и с чего начатьЧто такое A-фрейм (несущая А-рама = стены и крыша), система «Платформа», выбор своего варианта (планировки, остекление, кровля, число свай), разметка платформы 6×6, утепление по региону. Честно о рекомендательном статусе проекта.1–2 днялисты 1-9, 33→
2. 02Свайное поле9 винтовых свай D108 (лопасть 300, длина 2500) с оголовками 200×200 по сетке 6×6 (шаг осей 2900); варианты 12 свай и сваи под террасу. Завинчивание до отказа, контроль вертикали и горизонта, бетонирование стволов пескобетоном М300.1–2 днялисты 10-13→
3. 03Платформа: обвязка, лаги, черновой пол, утепление, фанераОбвязка из бруса 200×200 по сваям, половые лаги 200×50 с шагом 595, черновой пол 100×25, утепление платформы ≈6,5 м³, пароизоляция и настил фанеры 21 мм. Ровная платформа под А-раму.1 неделялисты 14-20, 22-23→
4. 04Верхняя обвязка — мауэрлатный брусокМауэрлатный брусок 100×100 по осям А/В и торцевая доска 175×50 по осям 1/3 — опора под пятки стропильной А-рамы; джут в стык, крепление к лагам. Ставится до настила чистовой фанеры.1–2 днялисты 21→
5. 05Стропильная А-системаНесущая А-рама: стропильная нога 200×50×6000, 12 ферм с шагом ~595, распиловка ноги, ветровая перемычка 150×50 (пролёт 3170), критичный узел пятки (мауэрлат 100×100, уголок, шпилька М12). Монтаж и вариант «две комнаты».1–2 неделилисты 24-28, 31-32→
6. 06Обрешётка и кровляОбрешётка под покрытие (детально — под металлочерепицу Монтеррей, шаг 350, доска 100×25), формирование свеса карниза (лобовая 200×50, кобылки 150×50), монтаж покрытия и доборов (конёк, ветровая планка, капельник). Покрытие на выбор: профлист/ондулин/металлочерепица.3–5 днейлисты 34-38→
7. 07Межэтажное перекрытиеПол второго этажа внутри А-рамы — четырёхстадийная сборка слоёв по проекту (сечения балок в проекте не заданы — берём из проекта пола/платформы). Второй уровень под открытый вариант / с перегородкой / две комнаты.3–5 днейлисты 47→

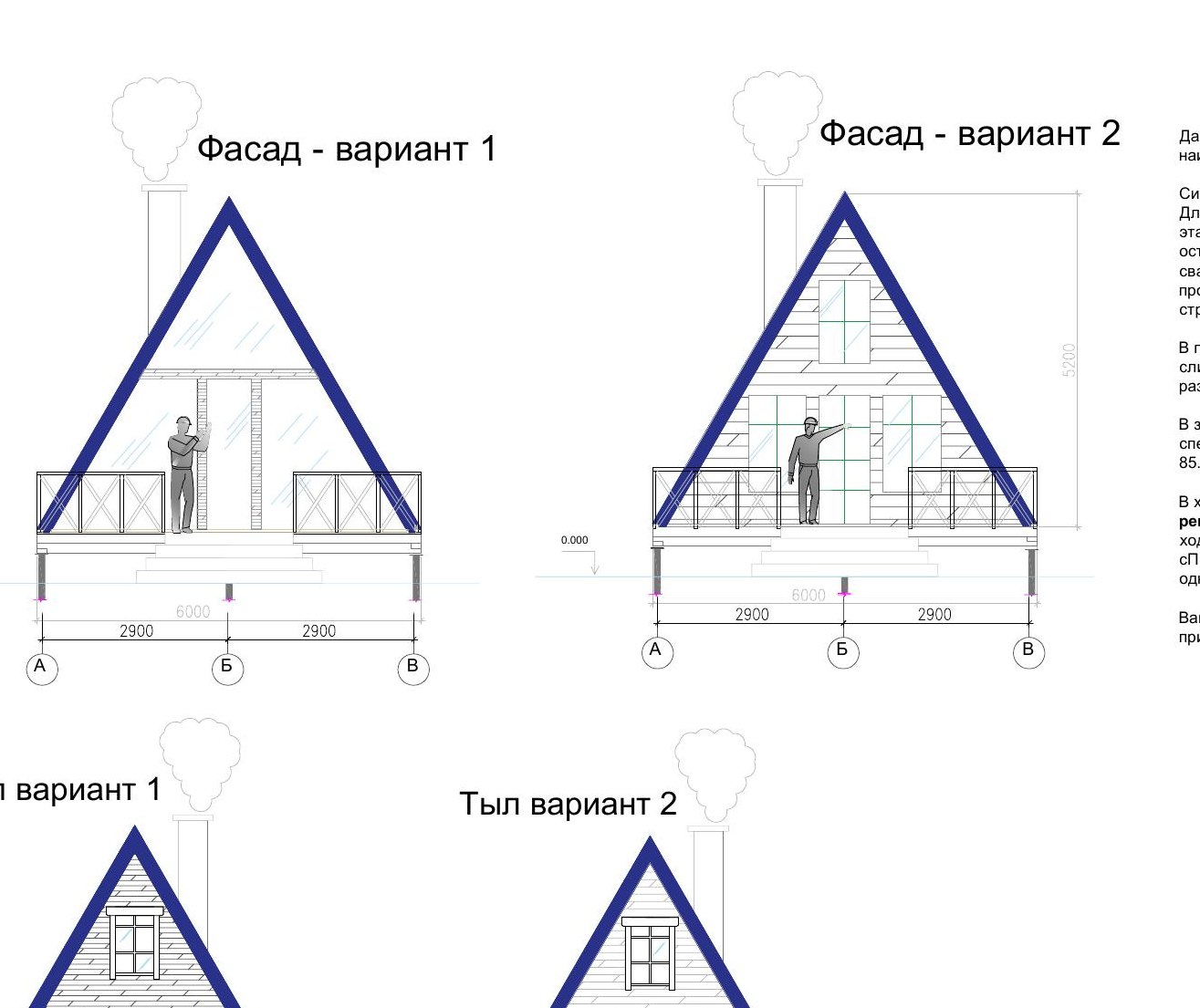

8. 08Фронтоны, фасад и перегородкиКаркас торцов-фронтонов (доска 200, шаг стоек 595), фасад с полным или частичным остеклением (панорама фронтона — работа со спецами), тыл с тамбуром/без, внутренние перегородки (доска 100). Варианты остекления честно.1–2 неделилисты 39-45→
9. 09Перекрёстное утеплениеНаращивание сечения стропил бруском 50×50 поперёк (шаг ~590 под плиту 600×1200×50), перекрёстное утепление скатов до 150–250 мм по региону, пирог: пароизоляция → утеплитель → контробрешётка → гидроизоляция → обрешётка → кровля. Пожарная отсечка по СП 31-105.1 неделялисты 29, 46→
10. 10Ведомость материаловСколько нужно на A-фрейм: пиломатериал по сечениям (обвязка 200×200, лаги/стропила 200×50, перемычки 150×50, черновой пол/обрешётка 100×25), 9 винтовых свай, утеплитель, фанера 21 мм, кровля ≈85 м². Количества зависят от выбранного варианта; проект усреднённый (≈9 м³).справочнолисты спецификации (синие рамки)→

Характеристики

Ориентиры проекта — точные значения в чертежах. «~» значит «примерно».

Тип

A-фрейм (дом-шалаш), несущая А-рама

Габарит

6 × 6 м, высота в коньке 5,2 м

Этажей

2 (второй — внутри А-рамы)

Фундамент

9 винтовых свай D108 (вариант 12 + терраса)

Система

«Платформа», СП 31-105-2002

Кровля

85,2 м²; профлист / ондулин / металлочерепица

Утепление

150–250 мм по региону

Пиломатериал

≈ 9 м³

Листов в проекте

48
