A-фрейм 6×6: свайное поле

Оси размечены — теперь ставим на что опереть платформу. У A-фрейма свайно-винтовой фундамент: 9 стальных винтовых свай закручиваем в грунт по сетке дома, срезаем в один уровень и надеваем оголовки — стальные «пятаки», на которые ляжет деревянная обвязка. Бетона почти нет, поэтому фундамент реально сделать быстро и почти в любой сезон.

Проект A-frame-russian (Арсений Костарев): VK. Ниже — наша пошаговая инструкция по листам 10–13.

Честно о статусе проекта

Это рекомендательный проект (автор прямо предупреждает: он не профессиональный, задача — показать размеры и ход работы). Число и длину свай в реальности назначают по грунту вашего участка — см. геологию. Сваи из проекта (D108, длина 2500) — отправная точка, а не приговор: на слабом или пучинистом грунте инженер может дать другую длину и число.

Параметры свайного поля (проект A-frame-russian, Лист 11)

• Сваи: винтовые 108 / 300 / 2500 — диаметр ствола 108 мм, лопасть 300 мм, длина 2500 мм.
• Оголовки: 200×200 мм, приваренные к свае сверху (Лист 11).
• Количество: 9 штук под тёплый контур 6×6 (Лист 11).

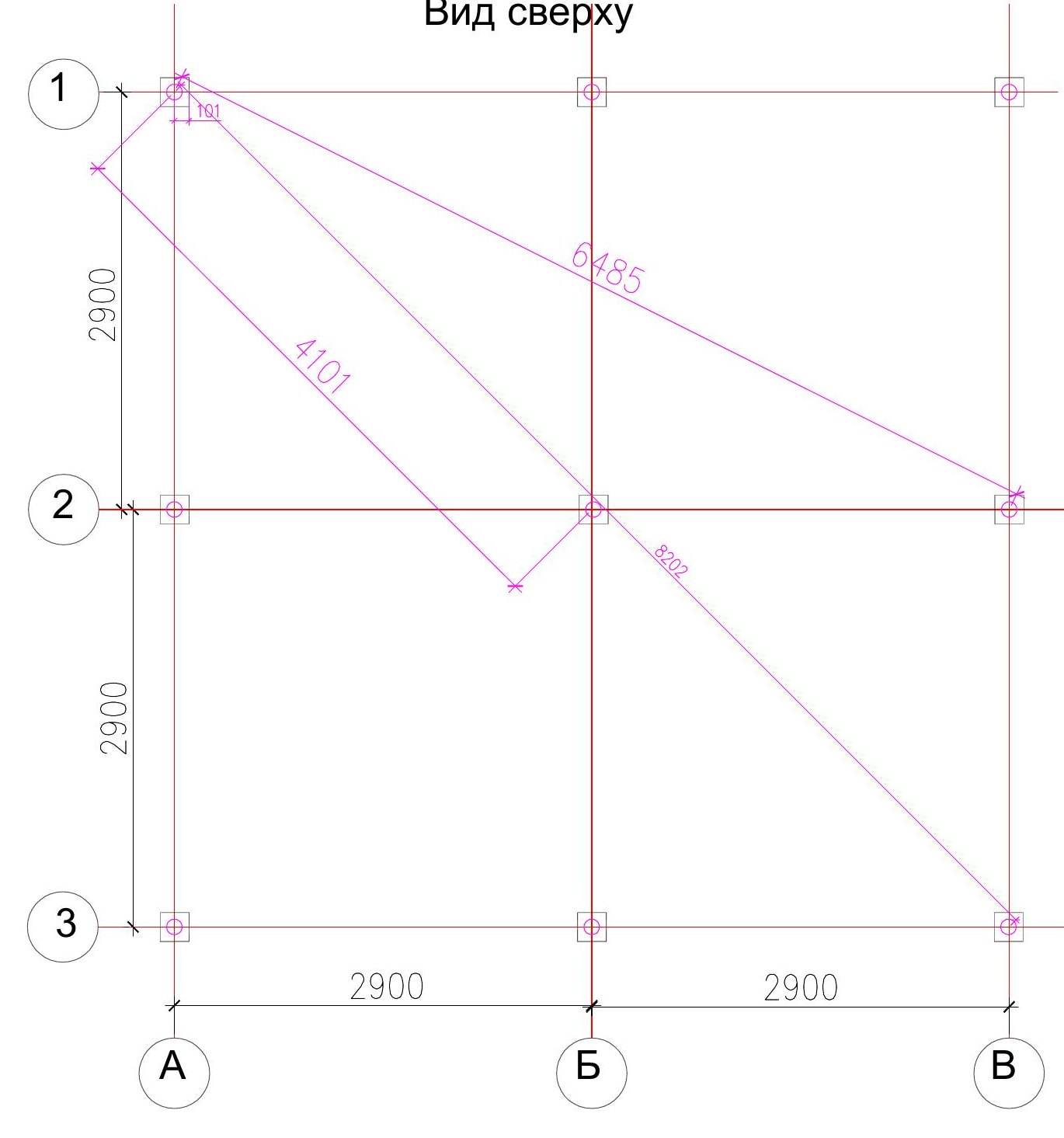

• Сетка: под размер основной обвязки 6000×6000 мм; оси А-Б-В и 1-2-3 — шаг 2900 мм между осями (Лист 11).
• Контроль диагонали: по осям крайних свай диагональ 8202 мм (Лист 11) — √(5800² + 5800²).
• Нормативы: работы по СП 24.13330.2011 «Свайные фундаменты» и СП 50-102-2003 (Лист 11).
• Комплект под ключ: в него по проекту входят сами сваи с оголовками, разметка, установка, обрезка по уровню, бетонирование и покраска (Лист 11). Стоимость сильно зависит от региона и грунта — уточняйте у монтажников.

Погодное окно

Погодное окно

Винтовые сваи крутят круглый год, даже по мёрзлому грунту (зимой земля даже «держит» технику лучше). Бетон здесь только на оголовках (пескобетон М300) — его немного, но в сильный мороз бетонирование лучше отложить или взять противоморозную смесь. Главное — не оставлять срезанные, но не забетонированные и не покрашенные сваи надолго под дождём.

Что за винтовая свая и почему их 9

Винтовая свая — это стальная труба с лопастью-«винтом» на конце: её вкручивают в грунт, как саморез, пока лопасть не дойдёт до плотного несущего слоя. Ствол D108 — рабочая «рабочая лошадка» для лёгких деревянных домов. Свай 9: три ряда по три (оси 1-2-3 × А-Б-В), шаг между осями 2900 мм. По нормам (СП 24.13330) шаг свай под обвязку не должен превышать 3 м — 2900 в это укладывается. Подробнее про сам тип фундамента — свайный фундамент.

Как делаем свайное поле

1. Выносим точки свай. По размеченным на подготовке осям (см. разбивку осей) отмечаем 9 центров: пересечения осей А/Б/В и 1/2/3. Ещё раз промеряем диагонали поля — по осям крайних свай должно выйти ≈8202 мм (Лист 11).
2. Закручиваем сваи. Втроём вручную (рычаг-труба на технологические отверстия) или мотобуром/техникой. Сваю ведём строго вертикально — контролируем уровнем на стволе с двух сторон. Крутим, пока лопасть не войдёт в плотный слой и свая не начнёт идти туго — «до отказа», а не «до нужной глубины».
3. Срезаем по уровню. Нивелиром/лазером бьём единую горизонталь по всем 9 сваям и болгаркой обрезаем стволы в один уровень (Лист 11). Это и есть плоскость будущей платформы — от неё зависит, ровно ли ляжет обвязка.
4. Бетонируем стволы. Полость трубы заполняем пескобетоном М300 (Лист 11) — это вытесняет воздух и защищает металл изнутри от коррозии.
5. Ставим оголовки 200×200. Навариваем/насаживаем и привариваем оголовки — площадки, на которые ляжет брус обвязки (Лист 11).
6. Красим. Сварные швы и оголённый металл покрываем антикоррозийкой (Лист 11) — сварка «съедает» заводское цинкование, эти места ржавеют первыми.

Хитрость с площадки — оголовок шире «лапы» запила

Автор особо предупреждает (Лист 11): оголовок берите на 25–50 мм больше, чем пятно опоры бруса в угловом запиле («лапе»). Если оголовок ровно по брусу или уже — под нагрузкой крыши брус начинает расщепляться по линии запила. Лишние 2–5 см стали под углом — дешёвая страховка от трещины в обвязке.

Варианты свайного поля

• 12 свай вместо 9 — тот же тёплый контур 6×6, но с промежуточными сваями «для страховки» (Лист 12). Разумно на слабом грунте: шаг свай уменьшается, платформа меньше «играет».
• С террасой (9+3 или 12+3) — к основному полю добавляют ряд свай под террасу; поле становится, например, 6000×7500 (Лист 13). Террасные сваи могут быть меньшего диаметра, чем под тёплый контур (Лист 13). Террасу автор считает дополнительной опцией — её можно вынести на любую сторону дома.
• Тип свай. Автор отмечает: выбор зависит от бюджета и доступности; рекомендует смотреть в сторону оцинкованных свай или ЖБ забивных (Лист 11) — они долговечнее рядовых крашеных.

Число и длину свай проектом не «прибивать»

Длина 2500 и D108 — это то, что подошло автору на его участке. На торфе, глубоком промерзании или высоком уровне грунтовых вод нужны более длинные сваи и/или их большее число. Проект этого за вас не решает — сделайте геологию и, если грунт непростой, покажите её инженеру.

Частые ошибки

• Свая не дошла до плотного слоя — закрутили «до глубины», а не «до отказа». Весной такую сваю выдавит, платформа перекосится.
• Срез свай «на глаз» — без единого уровня оголовки встанут в разных плоскостях, и обвязка ляжет винтом.
• Оголовок ровно по брусу — брус расщепит по запилу (см. хитрость выше).
• Не покрасили сварку — швы ржавеют первыми, свая теряет ресурс.
• Приняли 9 свай D108/2500 как данность — не проверили грунт, поставили короткие сваи на пучинистой глине.

Контроль и приёмка

Контроль свайного поля0 из 7

• 9 свай закручены по сетке 2900×2900, каждая — до отказа в плотном слое
• Все сваи вертикальны (проверено уровнем с двух сторон)
• Стволы срезаны в один уровень (нивелир/лазер)
• Полости забетонированы пескобетоном М300
• Оголовки 200×200 установлены, шире пятна запила бруса на 25–50 мм
• Сварные швы и металл покрашены антикоррозийкой
• Диагонали поля по осям крайних свай ≈8202 мм

Что дальше

Поле готово, оголовки в одном уровне. Следующий этап — Платформа: кладём на сваи нижнюю обвязку 6×6, ставим половые лаги, утепляем и зашиваем черновым полом и фанерой — получаем ровное основание, по которому будем собирать А-раму.
