A-фрейм 6×6: стропильная А-рама — сердце дома

Здесь дом обретает форму. В A-фрейме нет отдельных стропил и стен — есть одна деталь, стропильная А-рама (ферма): две наклонные ноги, сведённые в коньке и стянутые внизу перекрытием. Эта рама и есть одновременно стены, и крыша, и несущий каркас. Собирают её на земле как плоскую ферму, потом поднимают на платформу и ставят в ряд — 12 ферм с шагом около 595 мм образуют весь дом.

Проект A-frame-russian (Арсений Костарев): VK. Ниже — наша пошаговая инструкция по листам 24–28, 31–32.

Честно о статусе проекта

Автор прямо помечает: проект не является профессиональным и носит рекомендательный характер — его цель «визуализировать размеры и показать ход работы бригады». А-рама — несущая конструкция: сечения ног, шаг ферм и узел пятки под вашу снеговую и ветровую нагрузку обязательно проверьте у инженера. Ниже мы бережно ведём вас по чертежам автора, но это не замена расчёту.

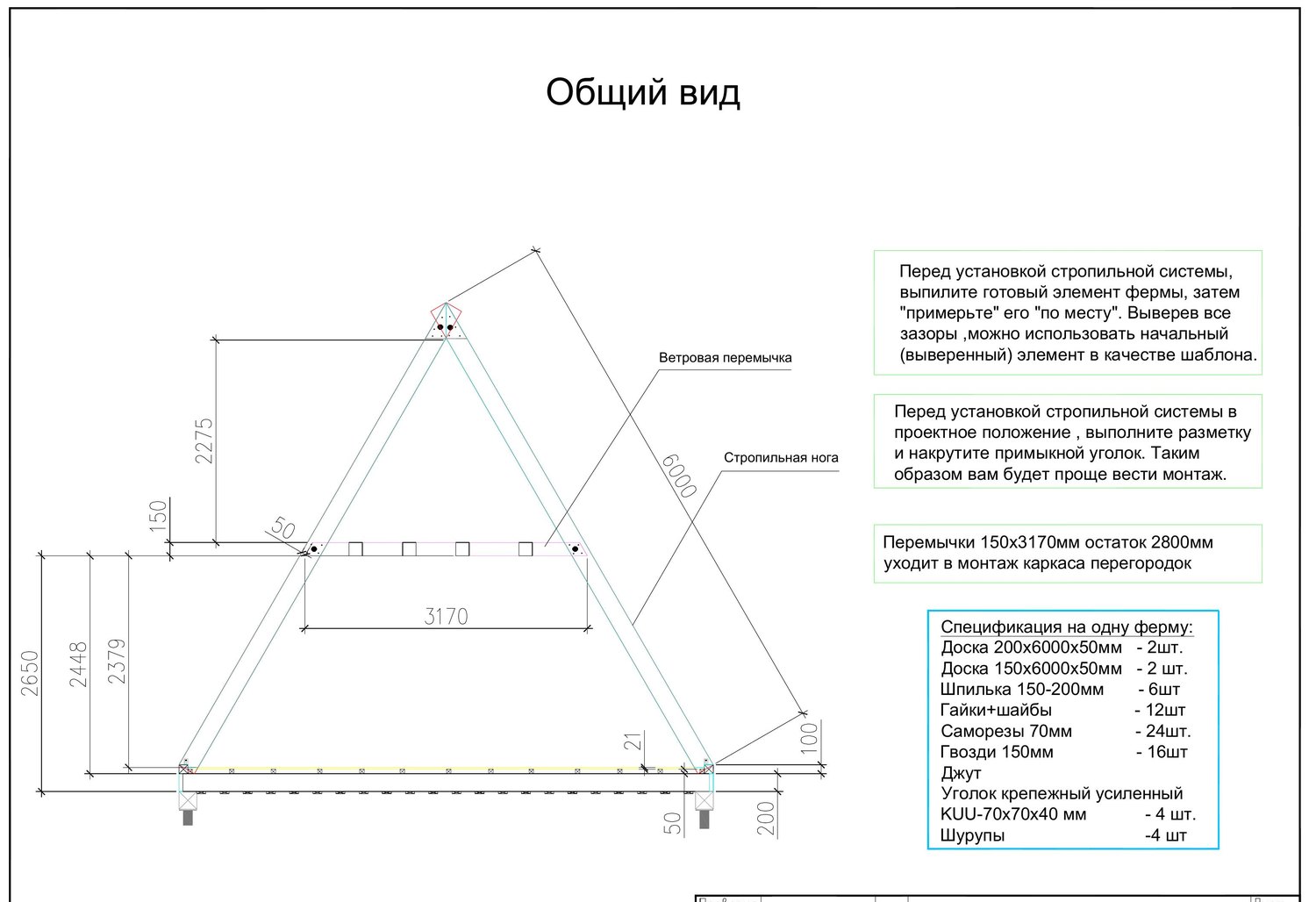

Что собираем (Листы 24–25 «Стропильная система», «Общий вид»)

• Ферма (А-рама): две стропильные ноги из доски 200×50×6000 мм + ветровые перемычки из доски 150×50×6000 мм.
• Длина ноги: 6000 мм по скату (цельная шестиметровая доска).
• Ширина перемычки: 3170 мм между ногами (доска перемычки 150×3170, остаток 2800 мм уходит в каркас перегородок).
• Всего ферм: 12 шт, шаг ≈ 595 мм (Лист 31, размерная цепочка по длине дома 5800 мм).
• Наклон ноги: ≈ 60° к платформе (у пятки 60°/120°, у конька 150°/30° — Лист 26).
• Крепёж узлов: шпильки 150–200 мм, гайки+шайбы, гвозди 150 мм, саморезы 70 мм, усиленные уголки KUU-70×70×40, джут.

Честно: где это работа для бригады

А-раму не собирают в одиночку. Плоскую ферму на земле осилят и вдвоём, но подъём и установка в проектное положение — это высота, вес и парусность: готовая рама 6 м высотой ловит ветер как парус. Реально нужна бригада 2–3 человека, страховка и хотя бы один опытный. Новичок здесь уверенно делает распиловку и сборку ферм на земле (это точная столярка по разметке — см. ниже), а вот подъём и раскрепление — под присмотром того, кто уже ставил каркас.

Спецификация: одна ферма и весь дом

Считать удобно от одной фермы, потом умножать. Числа — с листов.

Материал / крепёж	На 1 ферму (Лист 25)	На весь дом ×12 (Лист 31)
Доска 200×50×6000 (ноги)	2 шт	24 шт
Доска 150×50×6000 (перемычки)	2 шт	11 шт
Шпилька 150–200 мм	6 шт	72 шт
Гайка + шайба	12 шт	144 шт
Саморезы 70 мм	24 шт	4 кг
Гвозди 150 мм	16 шт	224 шт
Уголок усиленный KUU-70×70×40	4 шт	20 шт
Шурупы	4 шт	48 шт (цинк)
Джут	+	3 рулона

Почему в общей спецификации доски 150 не «×12», а всего 11

Ветровые перемычки идут не на каждую ферму отдельной доской: их шаг и расположение зависят от планировки (второй свет, лестница, антресоль). Автор посчитал общий расход по дому — 11 досок 150 на все перемычки, а не 24. Это нормально, не пугайтесь расхождения с «на одну ферму».

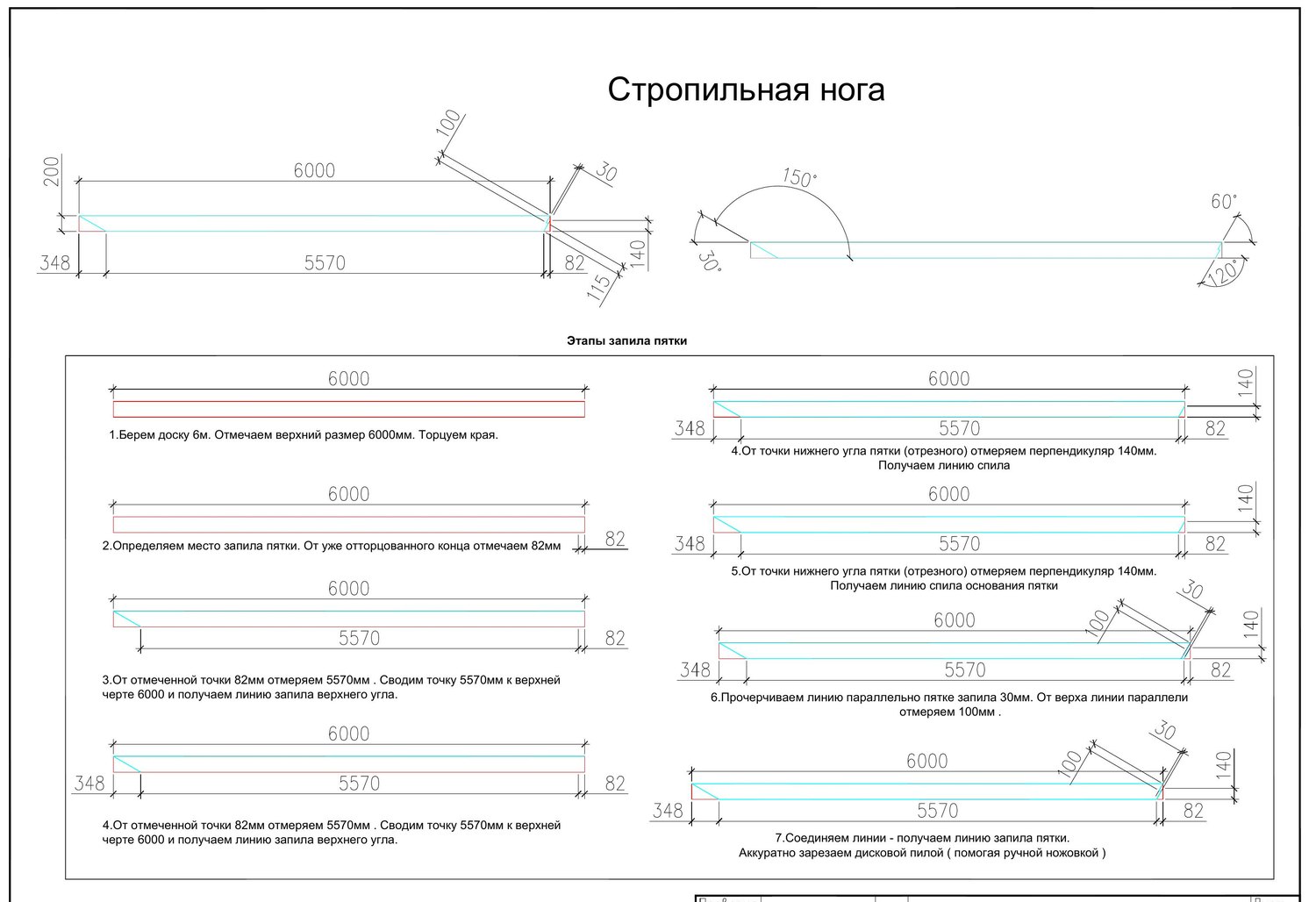

Распиловка стропильной ноги — 7 шагов (Лист 26)

Это самая точная работа этапа: от запила пятки и конька зависит, сойдётся ли треугольник. Ошибка в разметке одной ноги уводит всю ферму. Поэтому первую ногу режем медленно, проверяем — и дальше используем как шаблон.

По чертежу автора (доска 200×50, длина 6000 мм):

1. Берём доску 6 м, отмечаем верхний размер 6000 мм, торцуем края начисто.
2. Место запила пятки: от отторцованного (нижнего) конца отмечаем 82 мм.
3. Верхний угол (конёк): от точки 82 мм отмеряем 5570 мм, сводим её к верхней черте 6000 — получаем линию запила верхнего угла. 4–5. Пятка: от точки нижнего угла пятки откладываем перпендикуляр 140 мм — получаем линию спила и линию спила основания пятки.
4. Опорная площадка пятки: прочерчиваем линию параллельно пятке на 30 мм, от верха параллели отмеряем 100 мм.
5. Соединяем линии — получаем контур запила пятки. Аккуратно зарезаем дисковой пилой, помогая ручной ножовкой в углах (пила 200-мм доску насквозь под углом не берёт).

Хитрость с площадки — эталонная ферма как шаблон

Автор советует: сначала выпили одну готовую ногу, «примерь» её по месту, выверь все зазоры — и только выверенную деталь пускай шаблоном на остальные 23 ноги. Так все фермы получатся одинаковыми, и в коньке не будет «ступенек». Числа распиловки (6000 / 82 / 5570 / 140 / 30 / 100) на глаз не берём — размечаем рулеткой по чертежу.

Углов и сечений «под себя» не меняем

Наклон ноги (≈60°), длина 5570 и запилы заданы под геометрию именно этого дома (конёк 5,2 м, база 6×6). Если поменяете высоту или ширину — вся распиловка пересчитывается. В проекте другие варианты распиловки не приведены: нет числа — берём у инженера, а не «на глаз».

Ветровая перемычка (Лист 27)

Перемычка — горизонтальная доска 150×50, стягивающая две ноги и не дающая раме «сложиться». Крепится через фанерную накладку 21 мм и проставку 100×50 (или 75×50) между стропилами; стяжка — шпилька + гайка, добивается гвоздём 70 мм или саморезом, в стык — джут. По чертежу автора перемычка ставится со стороны помещения, позже на неё опирается половая доска второго этажа.

Четыре типа перемычек по месту (Лист 31)

Автор различает перемычки по расположению — это важно для планировки:

1. Без ответной части, со стороны помещения — на неё потом монтируют половую доску и примыкание фронтона.
2. Стандартный шаг с ответными частями — в районе антресоли.
3. Без ответной части — там, где проходит лестница.
4. Перемычка над вторым светом (где нет межэтажного перекрытия) — ставить в регионах с повышенными нагрузками.

При планировке без второго света перемычки ставят на все стропила.

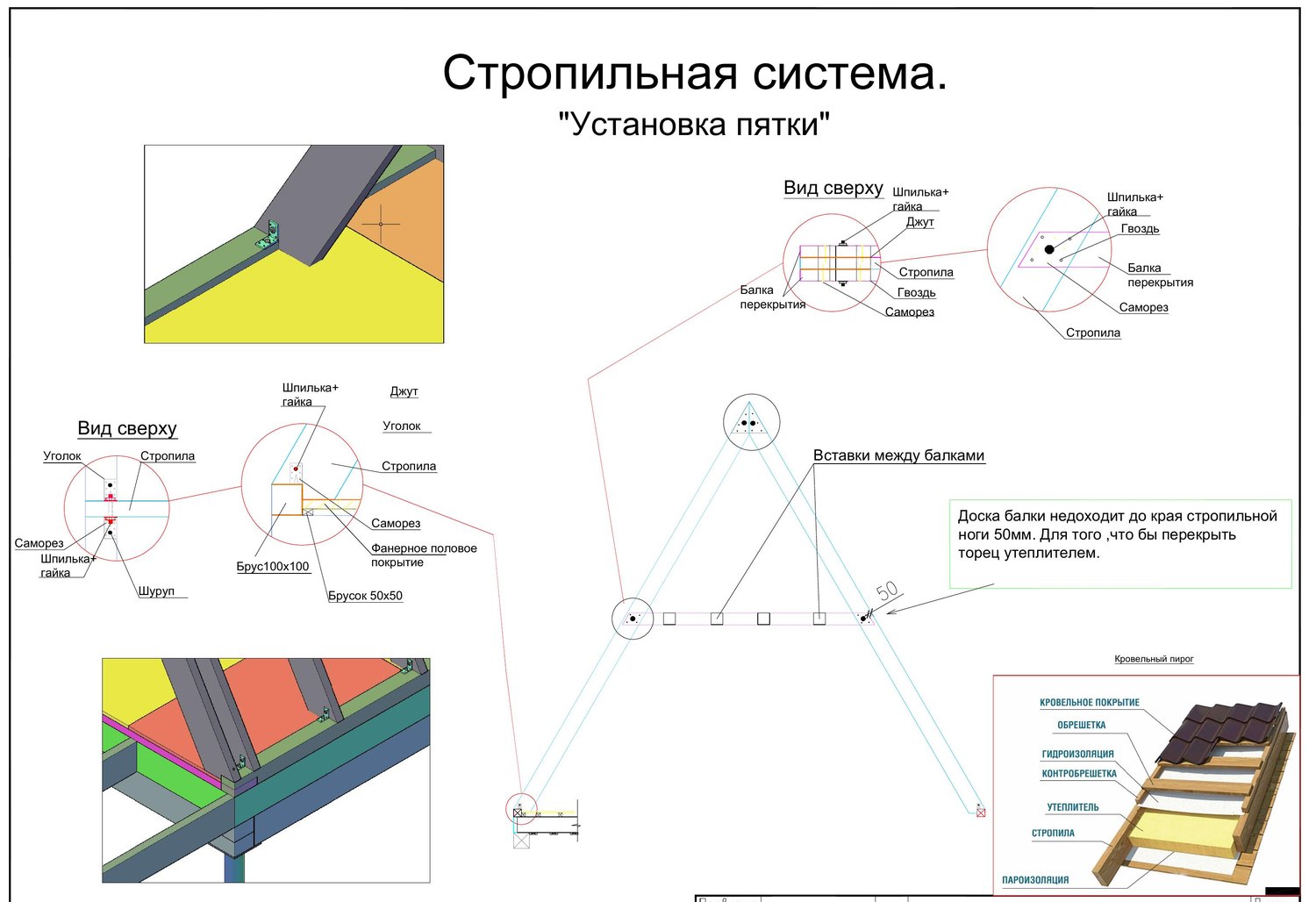

Узел пятки — точка невозврата (Лист 28)

Критичный узел — читайте внимательно

Пятка — это низ ноги, которым А-рама опирается и крепится к платформе. Именно этот узел держит распор: если рама «поедет» — она раздвинет ноги и сложится. Здесь ошибаться нельзя. Ниже — узел по чертежу автора, но под свою снеговую нагрузку его стоит проверить у инженера отдельно.

Как устроен узел по чертежу:

• Опора. Пятка садится на мауэрлатный брус 100×100 (уложен по периметру платформы) через джут в месте соприкосновения — джут обязателен.
• Крепление ноги к платформе: усиленный уголок KUU-70×70×40 (на шуруп) + сквозная шпилька с гайкой через пятку. Саморез 70 мм — только чтобы «прихватить» на монтаже.
• Балка перекрытия заходит между ног и крепится в ногу гвоздём + саморезом. Важная деталь: доска балки не доходит до края стропильной ноги на 50 мм — чтобы этот торец потом перекрыть утеплителем (иначе будет мостик холода).
• Пол: по балкам — брусок 50×50 и фанерное половое покрытие.
• Кровельный пирог (изнутри наружу): пароизоляция → стропила/утеплитель → гидроизоляция → контробрешётка → обрешётка → кровельное покрытие.

Монтаж ферм на платформу (Лист 31)

1. Разметка перед подъёмом. На платформе размечаем места пяток и заранее накручиваем примыкной уголок — по чертежу автора так проще ловить ногу в проектное положение.
2. Первые фермы. Установили первые 2–3 фермы, сверху прикрутили саморезом доску с выступом 700 мм — по ней выверяем шаг и заводим следующие фермы, не вылавливая каждую заново.
3. Джут в пятку. Не забываем джут в месте соприкосновения пятки с мауэрлатным бруском — на каждой ферме.
4. Раскрепление. Ставим все 12 ферм, связываем ветровыми перемычками, только потом снимаем временные раскосы.

Погодное окно — быстро под кровлю

Открытая А-рама сильно парусит: пустой треугольник 6 м высотой ловит ветер. Не оставляйте раму раскреплённой на ночь и в ветер, ведите монтаж в тихую погоду и как можно быстрее выходите на обрешётку и кровлю. Пиломатериал до сборки держите сухим под навесом — мокрая доска «ведёт», и фермы перестают сходиться.

Вариант «две комнаты» и правило крепежа (Лист 32)

Если выбрали планировку второго этажа на две комнаты, шаг ветровых перемычек продлевают до конца здания (а не только в районе антресоли). Крепление тетивы лестницы к этим перемычкам даёт выигрыш 100–200 мм лестничного полотна.

Порядок сборки соединения по автору:

1. Сначала саморезами — стягиваем элементы друг к другу.
2. Сверлим отверстие, ставим шпильку М12 (длину определить заранее, нарезать в размер, подработать болгаркой, накрутить гайку с шайбой, забить со стороны гайки) и сжимаем конструкцию шпилькой.
3. Пробиваем гвоздями (70 и 150 мм — по месту).

Саморез не заменяет гвоздь — это точка невозврата

Автор пишет прямо: саморез в этой конструкции нужен только для первичного монтажа. Со временем саморезы ломаются (закалённая сталь хрупкая на срез), поэтому ими нельзя заменить гвоздь. Несущие соединения А-рамы держат гвозди 150 мм и шпильки — сэкономите на этом, и рама поведёт себя непредсказуемо под снегом. Проверьте перед закрытием пирога, что во всех узлах стоят гвозди/шпильки, а не «времянка» из саморезов.

Хитрость — джут на скобы, чтобы не намотало на бур

При сверлении под шпильку джут норовит намотаться на бур. Автор советует приколоть джут скобами к доске так, чтобы бур в них не попал, — тогда сверлится чисто.

Материал: какая доска идёт в А-раму

Вся А-рама — из доски 50 мм по толщине (200 на ноги, 150 на перемычки), длиной 6 м. Это несущий пиломатериал: сухой, ровный, без крупных сучков в зоне запилов. Про сорт, влажность и хранение доски — дерево для строительства. Мокрая или косослойная доска в стропильной ноге недопустима — она «ведёт» под нагрузкой.

Что понадобится: инструмент и руки

• Распиловка: дисковая пила с большим вылетом + ручная ножовка (для углов в 200-мм доске), рулетка, угольник, карандаш, шнур.
• Сборка узлов: дрель/шуруповёрт, сверло под шпильку М12, ключи на гайки, молоток, болгарка (подрезать шпильки).
• Подъём: верёвки/оттяжки, временные раскосы, стремянки/леса, страховка.
• Сколько человек: сборка ферм на земле — вдвоём; подъём и установка — бригадой 2–3, с опытным старшим.

Частые ошибки

• Резали каждую ногу заново, без шаблона — фермы разной длины, конёк «ступеньками».
• Меняли углы/длину распиловки «на глаз» — под другую высоту дома нужен пересчёт, а его в проекте нет.
• Забыли джут в пятке — узел работает всухую, скрип и продувание.
• Балку подвели вровень с краем ноги — не осталось 50 мм на утеплитель, мостик холода по всему периметру.
• Оставили несущие узлы на саморезах — со временем срезает, рама теряет жёсткость.
• Подняли раму в ветер без раскосов — парусит, риск для людей и геометрии.

Контроль и приёмка

Контроль А-рамы0 из 8

• Выпилена и выверена эталонная ферма-шаблон, по ней размечены остальные
• Все ноги из доски 200×50×6000, длина 5570 до конька, запил пятки по чертежу (140/30/100)
• Ветровые перемычки 150×50 установлены по типу места (второй свет / лестница / антресоль)
• Узел пятки: джут в стыке, уголок KUU-70×70×40, сквозная шпилька с гайкой
• Балка перекрытия не доходит до края ноги на 50 мм (под утеплитель торца)
• Установлены все 12 ферм, шаг ~595 мм выверен по доске с выступом 700 мм
• Несущие узлы держат гвозди 150 мм и шпильки, а не саморезы
• Рама раскреплена, геометрия и вертикальность фронтонов проверены

Что дальше

А-рама стоит и связана перемычками — дом уже «читается» в объёме. Но он ещё парусит и открыт небу. Следующий этап — быстро вывести его под крышу: Что дальше: Обрешётка и кровля. Общая теория узлов кровли — раздел «Крыша».
