Межэтажное перекрытие: пол второго этажа внутри А-рамы
А-рама уже стоит, платформа первого этажа под ногами. Теперь между наклонными «ногами» рамы делаем межэтажное перекрытие — это пол второго уровня (антресоли), по которому будешь ходить наверху, и одновременно потолок первого этажа. Балки перекрытия опираются на А-раму; сверху — чистый пол, снизу (по желанию) — подшивка потолка, а между ними остаётся полость, которую можно заполнить звукоизоляцией.
Проект A-frame-russian (Арсений Костарев): VK. Ниже — наша пошаговая инструкция по листу 47.
Честно о статусе проекта
Проект рекомендательный, не профессиональный — автор показывает ход работы бригады, а не рабочую документацию. На листе 47 показана последовательность слоёв перекрытия, но не даны сечения балок и шаг — их бери из своего проекта пола/балок (этап платформы) и при сомнении проверь у инженера под свою нагрузку.

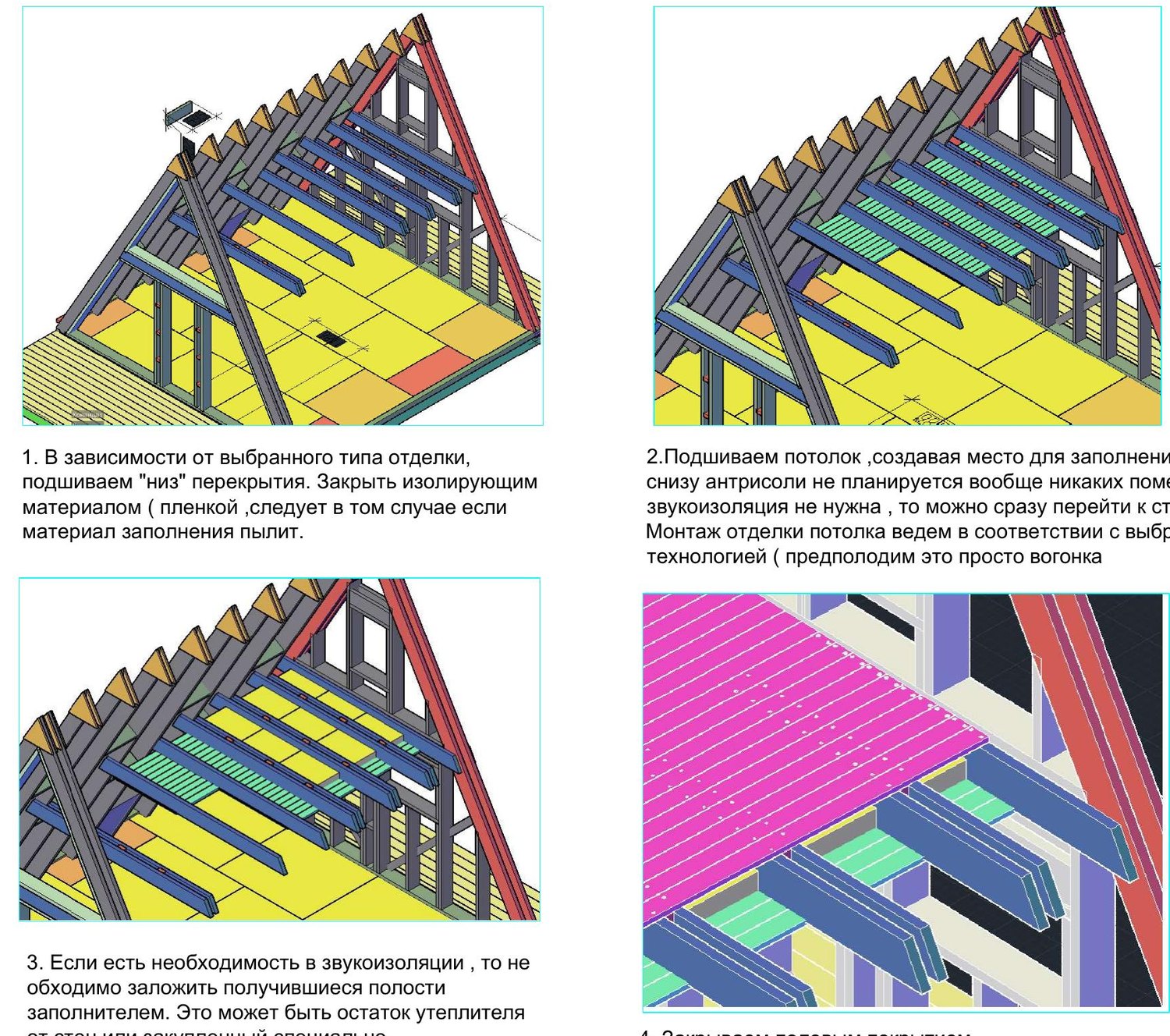

Из чего собирается перекрытие (лист 47)
Перекрытие — это «сэндвич» на балках между ногами А-рамы, который автор собирает в четыре стадии снизу вверх:
- Подшивка «низа» перекрытия — снизу, со стороны первого этажа. Что именно подшивать, зависит от выбранной отделки потолка внизу. Если материал заполнения (утеплитель/звукоизоляция) пылит — закрой его плёнкой перед подшивкой.
- Потолок с местом под заполнение. Подшиваем потолок так, чтобы между ним и полом второго этажа осталась полость под заполнение. Отделку потолка ведём по выбранной технологии (проще всего — вагонка).
- Заполнение полости (звукоизоляция). Если между этажами нужна тишина — закладываем полости заполнителем. Это может быть остаток утеплителя от стен или специально купленная звукоизоляция (она же пригодится для перегородок).
- Половое покрытие. Закрываем перекрытие сверху чистым полом второго этажа.
Житейская хитрость — короткий путь, если наверху «чердак»
Автор прямо разрешает: если под антресолью не планируется никаких помещений и звукоизоляция не нужна — со стадии 2 сразу переходи к стадии 4 (закрыл полом — и всё). Не трать материал и время на подшивку потолка и заполнение там, где их никто не увидит и не услышит.
Погодное окно
Погодное окно
Перекрытие — работа внутри контура, под уже стоящей А-рамой, поэтому от дождя ты относительно защищён. Но пока кровля не закрыта, не закладывай минвату в полости — намокнет сверху и потеряет свойства. Порядок правильный: сначала вывел дом под крышу, потом заполняешь перекрытие.
Что делаем по шагам
- Уложи и закрепи балки перекрытия между ногами А-рамы на своей проектной отметке второго этажа (сечение и шаг — из проекта пола/платформы; на листе 47 их нет).
- Подшей низ — со стороны первого этажа, под выбранную отделку потолка. Пылящее заполнение накрой плёнкой.
- Сформируй полость под заполнение, зашивая потолок первого этажа.
- Заложи звукоизоляцию (если нужна) — минеральной ватой или остатками утеплителя от стен.
- Настели чистый пол второго этажа поверх балок.
Что понадобится: материал и руки
- Пиломатериал: балки перекрытия, доска подшивки, сухая доска чернового и чистого пола.
- Заполнение: минвата для звукоизоляции + плёнка, если материал пылит.
- Отделка потолка: вагонка или другой выбранный материал.
- Сколько человек: удобно вдвоём — один держит доску снизу, второй крепит.
Частые ошибки
- Заложили звукоизоляцию до кровли — намокла сверху, работать заново.
- Пылящее заполнение без плёнки — пыль сыплется в комнату первого этажа сквозь подшивку.
- Делают полную «шубу» там, где чердак — лишний материал и время; автор разрешает короткий путь.
- Балки «на глаз», без сечения из проекта — прогиб пола второго этажа под нагрузкой.
Контроль и приёмка
Контроль межэтажного перекрытия0 из 5
Что дальше
Пол второго этажа готов, по нему можно ходить и собирать дальше. Следующий этап — Фронтоны и фасад: зашиваем торцы А-фрейма каркасом, ставим остекление (полное или частичное) и внутренние перегородки.
