A-фрейм 6×6: верхняя обвязка

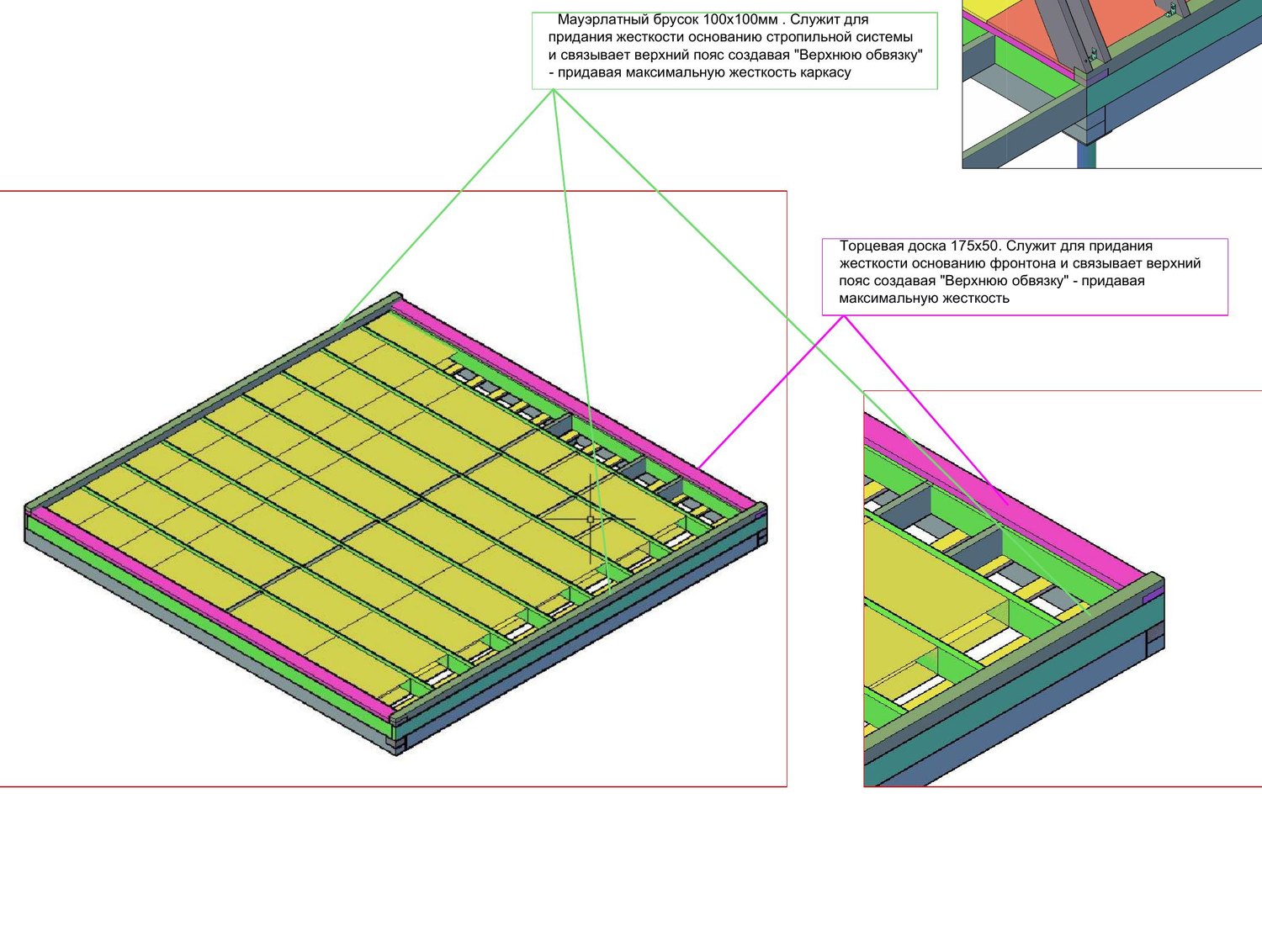

Платформа зашита утеплением — перед фанерой ставим верхнюю обвязку. Это два элемента по периметру: мауэрлатный брусок 100×100 вдоль скатов (оси А и В) и торцевая доска 175×50 по фронтонам (оси 1 и 3). Вместе они «замыкают» лаги в жёсткий контур и дают надёжную опору пяткам стропил. Узел маленький, но ключевой: на нём держится вся А-рама.
Проект A-frame-russian (Арсений Костарев): VK. Ниже — наша пошаговая инструкция по листу 21.
Честно о статусе проекта
Проект рекомендательный, но верхнюю обвязку автор отстаивает принципиально: он сознательно отказывается монтировать стропила «на пластинки и саморезы» и заменяет это упором в мауэрлатный брусок. Аргументы автора — ниже; под свою снеговую нагрузку узел всё равно стоит показать инженеру, но не увеличивайте сечение бруса «на всякий случай» — это добавит мостик холода (Лист 21).
Верхняя обвязка — параметры (проект A-frame-russian, Лист 21)
- Мауэрлатный брусок: 100×100×6000, по осям А и В (вдоль скатов).
- Торцевая доска: 175×50×6000, по осям 1 и 3 (фронтоны). Получают из доски 200×50, отрезав 25 мм (Лист 15) — оставшиеся 175 мм дают место под перекрёстный брусок 50×50.
- Прокладка: в стык бруска/доски с лагой — джут.
- Крепление: крепко прибить гвоздями или зафиксировать тонким анкером через 1200 мм в просверленное отверстие, попадая в лагу.
- Сечение не увеличивать — рост мостика холода (Лист 21).
Погодное окно
Погодное окно
Дерево ставим сухим, узел — на джут (уплотнитель и отсечка мостика холода). Работа быстрая; главное — сделать её до фанеры и до подъёма А-рамы, пока к периметру платформы есть свободный доступ.
Зачем нужна верхняя обвязка
У A-фрейма стропила = стены: вся крыша давит вниз и враспор именно на край платформы. Автор объясняет, почему упор в брусок надёжнее пластинок (Лист 21):
- Вы не гарантируете, что в вашем регионе нагрузки не превысят допустимые на пластинки.
- То же с крепежом — давление всей крыши придётся на выбранные метизы.
- Припил пятки стропила почти всегда неровный — между ним и платформой образуется мостик холода; брусок его перекрывает.
- Верхняя обвязка даёт дополнительную прочность платформе и месту крепления стропил.
- Под фронтонные стены основание в любом случае нужно усиливать.
Проще говоря: стропило упирается в брусок, а не «висит» на пластинке — нагрузка идёт в дерево, а не в металл.
Как ставим верхнюю обвязку
- Выставляем мауэрлатный брусок 100×100×6000 по осям А и В — вдоль обоих скатов. Под брусок, в стык с лагой, прокладываем джут (Лист 21).
- Крепим брусок: крепко прибиваем гвоздями, либо в просверленное отверстие ставим тонкий анкер через каждые 1200 мм, попадая крепежом в лагу (Лист 21).
- Готовим торцевую доску 175×50: от доски 200×50 отрезаем 25 мм (отсечка на дисковой пиле). Оставшиеся 175 мм — чтобы рядом легло место под перекрёстный брусок 50×50 (Лист 15).
- Замеряем по месту точное расстояние от мауэрлатного бруса и режем торцевую доску под фактический размер (Лист 21).
- Крепим торцевую доску 175×50×6000 к лагам по осям 1 и 3 (фронтоны), под доску — джут (Лист 21).
Хитрость — почему доска именно 175, а не 200
Мауэрлатную доску делают 175 мм (отрезав 25 от двухсотки) не случайно: рядом с ней по верху лаг идёт перекрёстный брусок 50×50 второго слоя утепления. Оставшиеся 175 + 25 = ровно место, чтобы обрешётка и доска встали в один уровень, а перекрёстное утепление легло без ступеньки (Лист 15). Возьмёте полную 200 — брусок 50×50 некуда положить.
Приспособление — джут в каждый стык дерева
Джутовая лента под бруском и доской делает две вещи сразу: уплотняет стык (нет щели-продувания) и работает отсечкой мостика холода по контуру платформы. Не пропускайте её — сухой стык «дерево по дереву» со временем даст щель.
Частые ошибки
- Поставили стропила на пластинки без бруска — упор крыши идёт в метизы, а не в дерево (см. аргументы автора).
- Увеличили сечение бруска «для надёжности» — вырос мостик холода; автор прямо не рекомендует (Лист 21).
- Забыли джут — щель по контуру, продувание и мостик холода.
- Взяли торцевую доску 200 вместо 175 — некуда лёг перекрёстный брусок 50×50, обрешётка встала со ступенькой.
- Настелили фанеру раньше обвязки — пришлось вскрывать край платформы, чтобы завести брусок.
Контроль и приёмка
Контроль верхней обвязки0 из 6
Что дальше
Верхняя обвязка стоит — платформа замкнута и готова принять крышу. Следующий этап — Стропильная А-рама: собираем и поднимаем несущие треугольники из стропил, которые у A-фрейма служат и стенами, и крышей. Пятки стропил встанут в упор на мауэрлатный брусок этой обвязки.
