A-фрейм 6×6: платформа

Сваи стоят в одном уровне — собираем платформу. Это ровное утеплённое основание пола: нижняя обвязка на оголовках, половые лаги, утепление между ними, снизу — ветрозащита и черновой пол, сверху — пароизоляция и фанера. По готовой платформе ходят и на ней собирают А-раму, поэтому она должна быть прочной, ровной и без мостиков холода.

Проект A-frame-russian (Арсений Костарев): VK. Ниже — наша пошаговая инструкция по листам 14–20, 22–23.

Честно о статусе проекта

Проект рекомендательный. Сечения (обвязка 200×200, лаги 200×50) и толщину утепления автор давал под свою задачу; под вашу снеговую нагрузку и регион их стоит проверить. Метод сборки — из норматива СП 31-105-2002 (энергоэффективные дома с деревянным каркасом), автор просит не «изобретать» платформу (не утапливать лаги в обвязку, не собирать на «треугольных подстропильных») — это ведёт к мостикам холода и потере прочности.

Что такое «Платформа» (Лист 14)

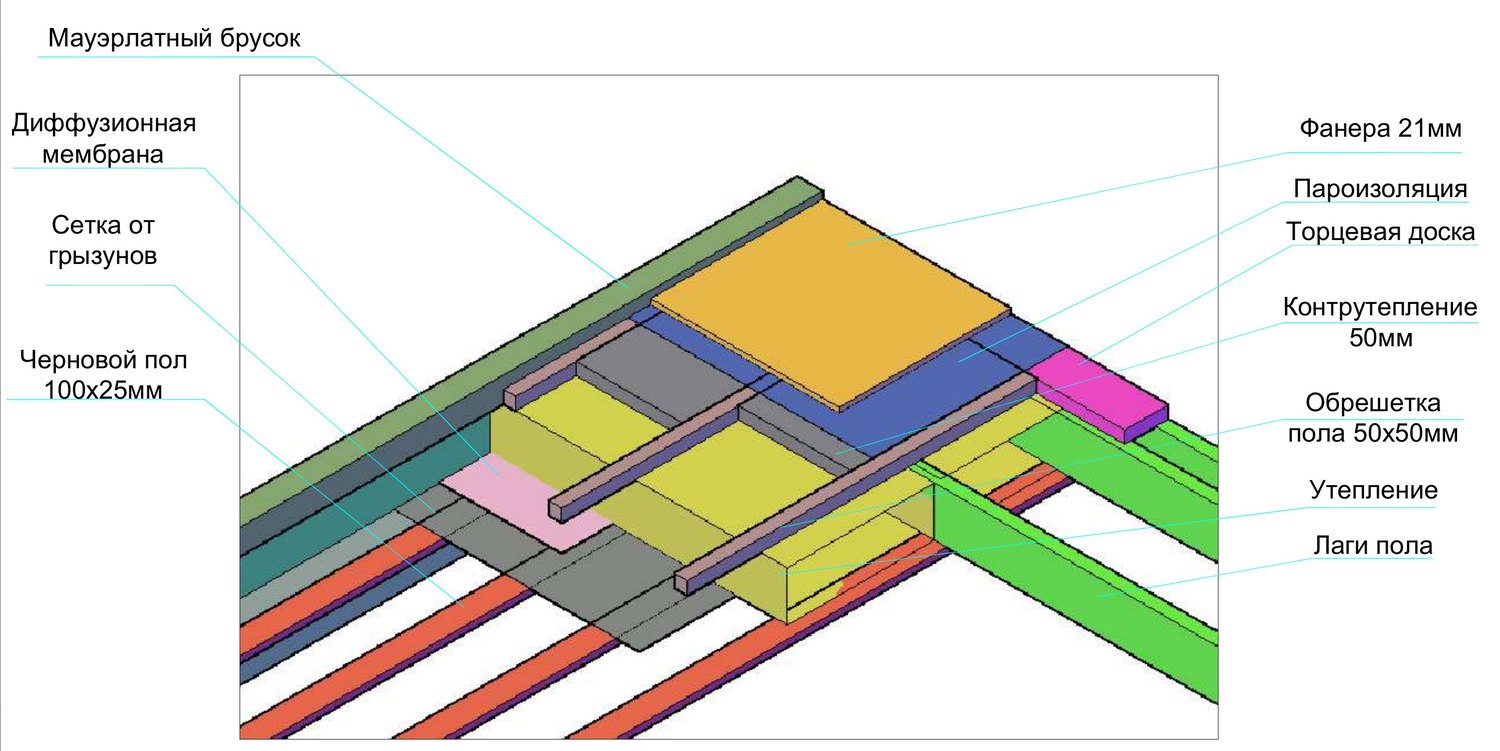

Платформа собирается снизу вверх законченными слоями (Лист 14):

• нижняя обвязка — рама из бруса по периметру, лежит на оголовках свай;
• лаги пола — доски на ребро внутри обвязки, несут пол;
• половое покрытие — утепление, черновой пол снизу, пароизоляция и фанера сверху.

Платформа — это одновременно цокольное перекрытие дома и ровная база для монтажа стен (у A-фрейма — А-рамы).

Погодное окно

Погодное окно

Дерево — сухое и под навесом: мокрый брус «ведёт», и обвязка потеряет геометрию. Утеплитель мочить нельзя — автор прямо пишет: работы по утеплению вести в сухую погоду, промокшую (даже подсохшую) минвату не применять (Лист 20). Открытую утеплённую платформу быстро закрывайте пароизоляцией и фанерой, чтобы не намочило дождём.

Шаг 1. Нижняя обвязка 6000×6000

Обвязка — деревянная рама по периметру платформы, лежащая на оголовках свай. Это «фундаментная» рама, к которой крепится всё остальное.

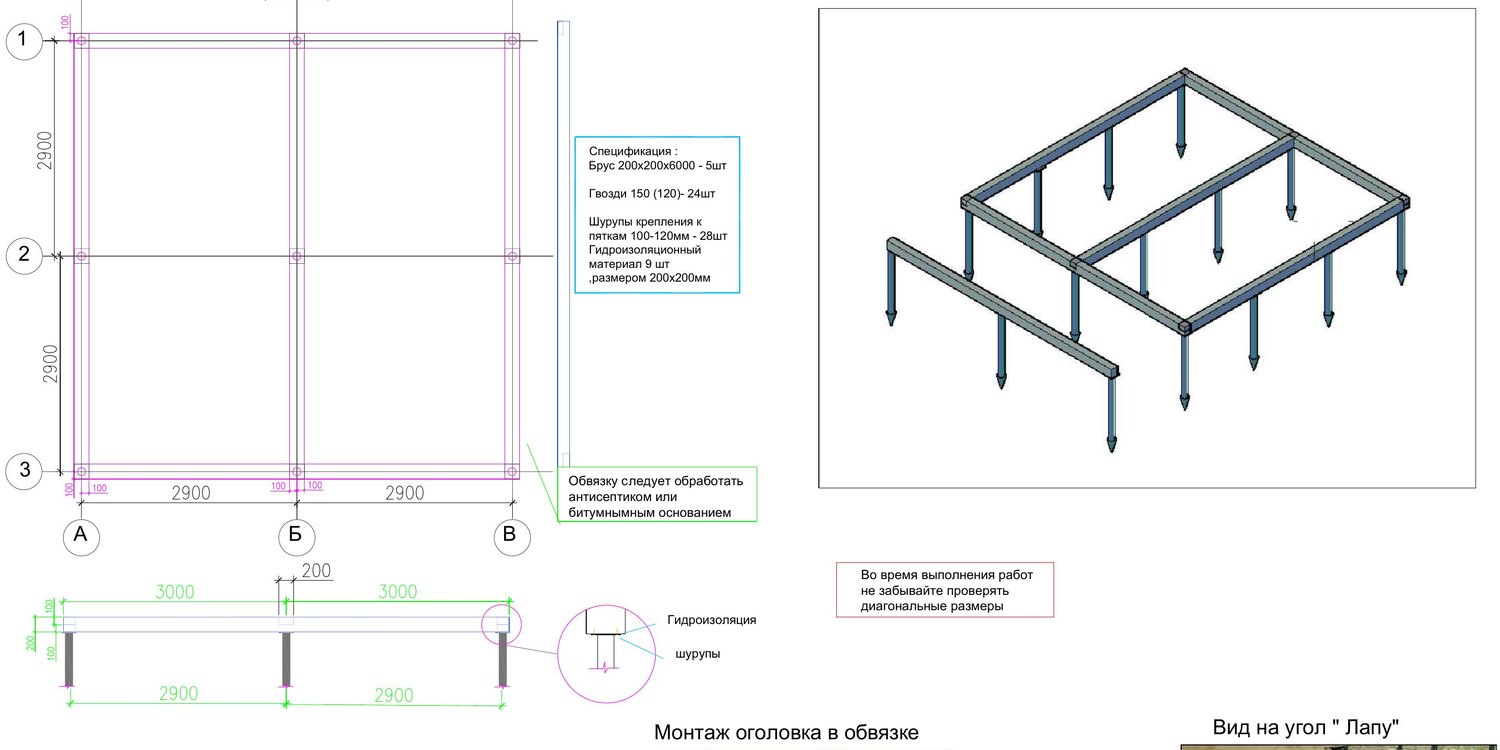

Обвязка — параметры (проект A-frame-russian, Лист 15)

• Брус: 200×200×6000 — 5 шт (допустима замена на 150×200).
• Гвозди: 150 (или 120) — 24 шт.
• Шурупы крепления к оголовкам («пяткам»): 100–120 мм — 28 шт.
• Гидроизоляция: между оголовком и брусом — 9 подкладок 200×200 мм.
• Глухарь крепления бруса к оголовку: Ø 8–10 мм, длина 100–120–150 мм; отверстие предварительно сверлить на пару мм меньше глухаря, чтобы брус не раскололо (Лист 15).
• Защита: обвязку обработать антисептиком или битумным основанием (Лист 15).

1. Кладём гидроизоляцию на каждый оголовок — подкладка 200×200 отсекает дерево от металла (иначе конденсат и гниль в узле).
2. Раскладываем брусья обвязки на оголовки. Углы — на «лапу» (см. этап о сваях: оголовок должен быть на 25–50 мм шире пятна запила).
3. Проверяем диагонали рамы 6×6 — они должны быть взаиморавны (Лист 15). Это последний момент, когда геометрию легко поправить.
4. Схватываем каждый узел на 1–2 гвоздя, ещё раз проверяем диагонали — не увело ли (Лист 15).
5. Добиваем все узлы гвоздями 150 мм плотно, затем крепим обвязку к оголовкам глухарями/анкерами через предварительно просверленные отверстия (Лист 15). Резьбу не сорвать — крепко, но аккуратно.

Приспособление — диагональ рамы 6×6

У правильного квадрата 6×6 диагональ ≈ 8,49 м. Натяните шнур из угла в угол, промерьте обе — равны и ≈8490 мм. Общая техника — разбивка осей. Расхождение здесь уведёт всю А-раму, а её потом не подрежешь.

Шаг 2. Половые лаги

Лаги — доски на ребро внутри обвязки, они несут пол и держат утепление.

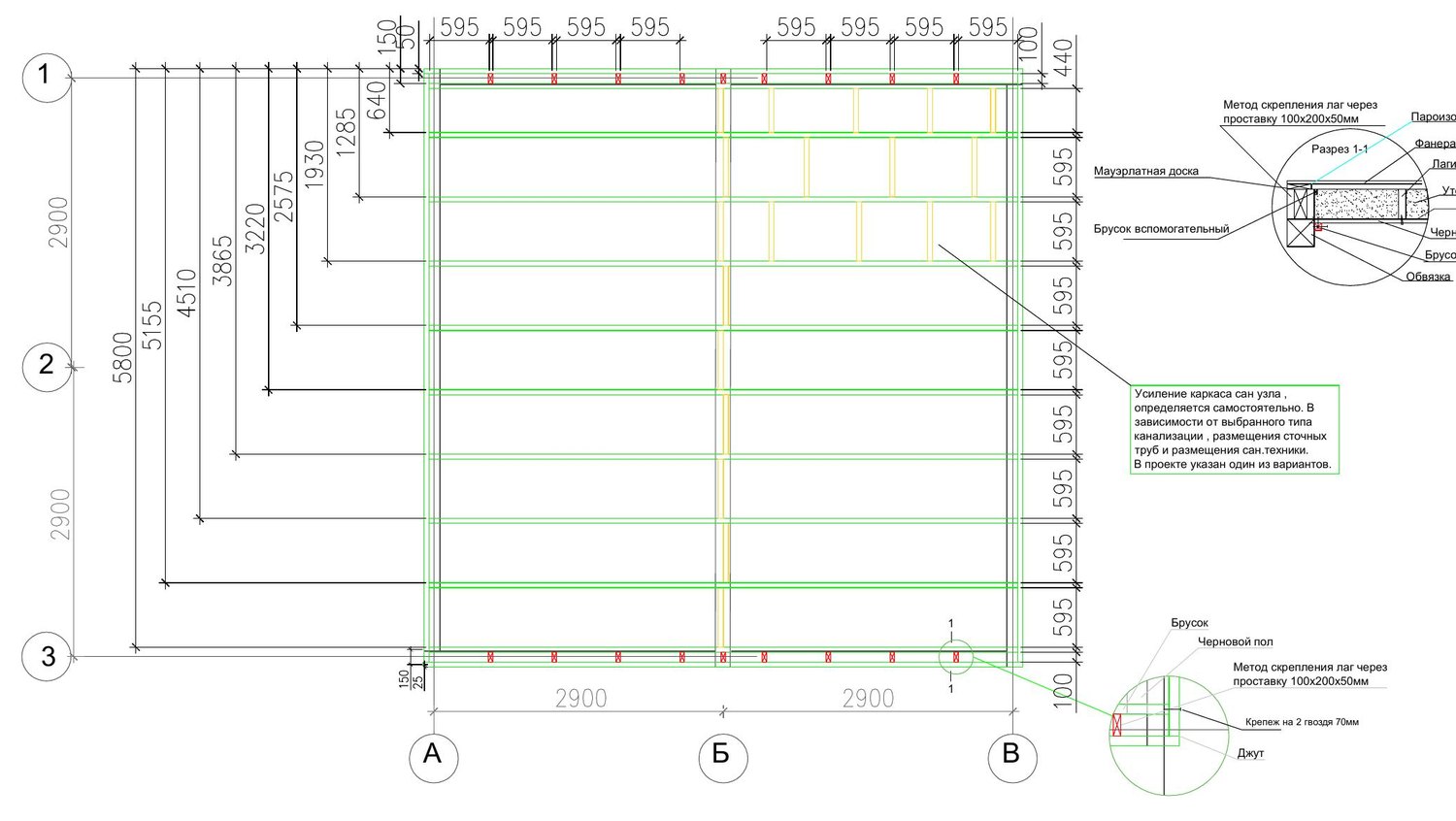

Лаги пола — параметры (проект A-frame-russian, Лист 17)

• Лаги: доска 200×50×6000 — 16 шт.
• Шаг лаг: 595 мм между осями (Лист 17) — под ширину плиты утеплителя.
• Скрепление составных лаг: через проставку 100×200×50 мм, крепёж — 2 гвоздя 70 мм (Лист 17).
• Крепёж: гвозди 120 (150) — 150 шт; лаги к обвязке и между собой — гвоздями (Лист 17).
• Материал: лаги (как и стропила) — из строганого пиломатериала (Лист 17).

1. Размечаем шаг 595 мм по обвязке (осям 1 и 3). Автор советует шаг делать на 5–10 мм меньше ширины утеплителя — тогда плита встанет враспор, без щелей и мостиков холода (Лист 17).
2. Ставим лаги на ребро и прибиваем к обвязке гвоздями. Крайние лаги — вплотную к фронтонной обвязке.
3. Под несущими стенами — сдвоенная лага через проставки, между досками — джут (в том числе в угловых узлах) (Лист 17). Это места, куда придёт вес А-рамы.
4. Центральный брусок ставим для точности проектного положения лаг (Лист 17).
5. Санузел: усиление каркаса под сантехнику определяется по месту — зависит от типа канализации и разводки; в проекте показан лишь один из вариантов (Лист 17).

Шаг 3. Черновой пол снизу и ветрозащита

Черновой пол подшивают снизу к лагам — он держит утеплитель и закрывает его от продувания и грызунов.

Черновой пол — параметры (проект A-frame-russian, Лист 18)

• Доска чернового пола («нижняя доска» отсечки утеплителя): 100×25×6000 — 16 шт, на саморезы (не калёные, не чёрные) (Лист 18).
• Брусок чернового пола: 50×50 — 12 м; на фронтонную обвязку прибивают брусок 50×50 как «последнюю лагу» для опирания (Лист 18).
• Шаг доски: 300 мм по осям; крепёж — 2 самореза в лагу (Лист 18).
• Ветрозащита: диффузионная мембрана снизу, перехлёст 200 мм, скобы степлером через 600 мм; ниже мембраны — сетка от грызунов (Лист 18).

1. Раскатываем ветрозащиту (диффузионную мембрану) по низу лаг, пробиваем скобами через 600 мм; перехлёст полос 200 мм и проклейка между собой. По прилеганию к дереву — проклейка бутилкаучуком, для этого выпуск мембраны 50–100 мм (Лист 18).
2. Ниже мембраны — сетка от грызунов (Лист 18).
3. Зашиваем черновым полом уже раскатанный слой (доска 100×25), от края к центру, по 2 самореза в лагу, шаг по осям 300 мм. И только потом раскатываем следующую полосу мембраны — так удобнее подлезать к креплению (Лист 18).
4. Пиломатериал по желанию обработать антисептиком — прямого указания в проекте нет (Лист 17).

Шаг 4. Утепление платформы

Утепление — параметры (проект A-frame-russian, Лист 20)

• Утеплитель: минвата, всего 6,5 м³ на платформу; марка — «Эковер Стэп Оптима» (на пролёт) или аналог (Лист 20). Про материал — минеральная вата.
• Раскладка: стык нижнего слоя перекрывать верхним листом пополам (вразбежку) (Лист 20).
• Толщина: проект универсальный — 150–250 мм по региону (чем холоднее, тем толще); в лагу 200 мм плюс перекрёстный слой по обрешётке.
• Поверх: платформу закрыть рулонной гидроизоляцией, на лаги набить обрешётку 25×100×6000 мм до мауэрлатного бруса и торцевой доски (Лист 20).

1. Укладываем плиты враспор между лаг, стыки — вразбежку, чтобы шов не шёл насквозь (Лист 20).
2. Перекрёстный слой: поверх лаг набиваем обрешётку 50×50 и в неё кладём второй слой утеплителя поперёк первого — это перекрывает мостики холода по лагам (Лист 16, 20).

Хитрость — перекрёстное утепление «закрывает» лаги

Если утеплять только между лаг, сами лаги остаются мостиками холода (дерево холоднее ваты). Второй слой поперёк, по обрешётке 50×50, накрывает лаги — пол получается тёплым по всей площади. Автор ради этого и делает доску верхней обвязки 175 мм (см. этап 04): под перекрёстный брусок 50×50 нужно место.

Шаг 5. Пароизоляция и пол из фанеры

Сверху пирог закрывают пароизоляцией и настилают фанеру — по ней ходят и собирают дом.

Обрешётка и фанера — параметры (проект A-frame-russian, Листы 22–23)

• Обрешётка пола (перекрёстная): брусок 50×50, 5650 мм — 13 шт, по 1 гвоздю 70 мм в каждую лагу; шаг под лист фанеры 1520×1520 (Лист 22).
• Пароизоляция: 40 м²; перехлёст полос 150–200 мм, заступ на мауэрлатные бруски 50 мм и проклейка бутилкаучуковой лентой по всему периметру примыкания дерева (Лист 22).
• Фанера: лист 1520×1520, нешлифованная, 21 мм, 16 листов (Лист 16, 23); зазор между листами 2–3 мм, швы — акриловый герметик «тёплый шов» (Лист 23).
• Крепёж фанеры: жёлтый саморез — 112 шт (Лист 23).
• Замена: фанеру можно заменить на ГВЛ или половую доску (Лист 23).

1. Стелем пароизоляцию поверх утепления, перехлёст 150–200 мм; в местах примыкания к дереву заступаем 50 мм и проклеиваем бутилкаучуком (Лист 22). Порвали случайно — заклейте скотчем.
2. Кладём фанеру 1520×1520 с зазором 2–3 мм (на ширину гвоздя), швы заполняем герметиком. Стык листа должен опираться на середину доски обрешётки — провис фанеры недопустим (Лист 23). Выступ листа (≈80 мм) отрезаем по месту, обрезки идут на сращивание стропил (Лист 23).

Верхняя обвязка — ПЕРЕД фанерой

Автор кладёт фанеру после установки «верхней обвязки» — мауэрлатного бруска и торцевой доски по периметру (Лист 21). Мы вынесли этот узел в отдельный этап 04, потому что это ключевая опора А-рамы. На площадке порядок такой: лаги → утепление → обрешётка и пароизоляция → верхняя обвязка (этап 04) → фанера. Прочитайте этап 04 до того, как настелете фанеру.

Терраса (опция) — террасные лаги

Если выбрали вариант с террасой, её собирают по тому же принципу на дополнительных сваях (Лист 19):

• обвязочный брус по краю террасного поля, в него — лаги террасы;
• балки при необходимости подвешивают на подвесы, монтаж на «жёлтые саморезы» (Лист 19);
• расстояние между осями свай — не более 3 м (Лист 19).

Терраса — дополнительный элемент, её можно вынести на любую сторону дома нужного размера.

Частые ошибки

• Не проверили диагонали обвязки — платформа «ромбом», А-рама не встанет.
• Оголовок без гидроизоляции — конденсат металла гноит брус в узле.
• Шаг лаг «как получится» — плита утеплителя болтается, мостики холода; шаг должен быть на 5–10 мм меньше ширины плиты.
• Только межлаговое утепление — сами лаги остаются мостиками холода; нужен перекрёстный слой.
• Мокрый утеплитель — намок под дождём, потерял свойства; закрывайте платформу сразу.
• Фанера без зазора и с провисом — вспучит на стыках, пол «играет»; стык — на середину доски обрешётки.
• Настелили фанеру до верхней обвязки — потом придётся вскрывать край, чтобы поставить мауэрлат (см. этап 04).

Контроль и приёмка

Контроль платформы0 из 8

• Обвязка 6×6 из бруса 200×200 собрана, диагонали равны, узлы на гвозди 150, брус закреплён к оголовкам глухарями
• Между оголовком и брусом уложена гидроизоляция 200×200
• Лаги 200×50 стоят на ребро с шагом 595 мм, под несущими — сдвоенные через проставки с джутом
• Снизу — ветрозащита (перехлёст 200 мм) и сетка от грызунов, подшит черновой пол 100×25
• Утепление уложено вразбежку, перекрёстный слой по обрешётке 50×50 закрывает лаги
• Пароизоляция настелена с перехлёстом и проклейкой бутилкаучуком по периметру
• Верхняя обвязка (этап 04) выставлена ДО фанеры
• Фанера 21 мм уложена с зазором 2–3 мм, стыки на середине доски обрешётки, без провиса

Что дальше

Платформа собрана и утеплена. Следующий этап — Верхняя обвязка: выставляем мауэрлатный брусок 100×100 и торцевую доску 175×50 по периметру. Это опора и «замок» для пяток стропил — узел, ради которого автор отказывается от монтажа А-рамы «на пластинки».
