A-фрейм 6×6: обрешётка и кровля

А-рама стоит, но пока парусит и открыта небу. Задача этапа — быстро закрыть контур: раскатать гидро-ветрозащиту, набить контробрешётку и обрешётку, сформировать свес карниза с лобовой доской и уложить кровельное покрытие. В A-фрейме кровля — это почти весь фасад, скаты идут от конька до земли, поэтому площадь большая (85,2 м² по титулу проекта) и работа целиком высотная.

Проект A-frame-russian (Арсений Костарев): VK. Ниже — наша пошаговая инструкция по листам 34–38.

Честно о статусе проекта

Автор помечает: проект рекомендательный, не профессиональный. Шаг обрешётки, тип контррейки и крепление покрытия зависят от выбранного кровельного материала и вашей снеговой нагрузки — сверяйтесь с инструкцией производителя покрытия. Ниже — вариант автора (проработан под металлочерепицу Монтеррей); под профлист или ондулин обрешётка другая.

Это работа для бригады со страховкой

Скаты A-фрейма — крутые (нога ≈60°) и высокие (конёк 5,2 м). Хождение по обрешётке, подача листов, работа на свесе — всё на высоте. Нужны леса или кровельные лестницы, страховочные привязи и бригада. Новичок здесь помогает снизу (раскрой, подача) и работает наверху только со страховкой и не один.

Порядок этапа — коротко

1. Гидро-ветрозащита по стропилам снизу вверх (Лист 35).
2. Контробрешётка 50×50 по стропилам — вентзазор (Лист 35).
3. Обрешётка с шагом под покрытие (Лист 37).
4. Свес карниза и лобовая доска с «кобылками» (Лист 36).
5. Кровельное покрытие снизу вверх, с доборами (Лист 38).

Гидро-ветрозащита и контробрешётка (Лист 35)

Мембрана и контррейка создают вентиляционный зазор между утеплителем и покрытием — без него кровля «плачет» конденсатом. По чертежу автора:

1. Раскатываем гидро-ветрозащиту снизу: свес плёнки 50 мм ниже уровня мауэрлатного бруса, отступ от крайней (фронтонной) стропильной ноги 600 мм (можно больше). Раскатываем по всей длине ската, пробивая скобами степлером.
2. Контррейка 50×50 мм вдоль стропил, длиной на 150–200 мм короче полосы мембраны (чтобы был перехлёст следующего ряда). Крепим на 2 гвоздя 70 мм.
3. Обрешётка — по 2 гвоздя в каждое пересечение доски и контррейки. Выпуски по краям не обрезаем — обрежем потом по месту, по лобовой доске.
4. Вышестоящий слой мембраны раскатываем, встав на уже набитую обрешётку как на лестницу; стыки проклеиваем монтажным скотчем (типа Delta). Так до конька.
5. У конька остаток мембраны переворачиваем на противоположный скат и фиксируем скобами.

Хитрость — перехлёст ведём «под воду»

Контррейку и верхний слой мембраны заводят так, чтобы вышележащая полоса накрывала нижележащую сверху (как черепица). Тогда конденсат и задутая влага стекают по плёнке наружу, а не под утеплитель. Место перехлёста проклеиваем.

Обрешётка: шаг под покрытие (Лист 37)

Автор проработал раскладку под металлочерепицу Монтеррей:

• Шаг обрешётки — 350 мм (для Монтеррей; это разреженная обрешётка «через шаг волны»).
• Доска обрешётки 100×25×6000 мм, доски раскладываются со смещением стыков (разбежка) по длине ската — чтобы стыки не собрались в одну линию.
• Стартовые (две нижние) доски подбираем максимально прямые и ставим после точной выверки — от них зависит вся геометрия. Крепим гвоздями 70 мм или жёлтыми саморезами.
• Свес обрешётки за пятку — 300 мм (низ, под формирование карниза).

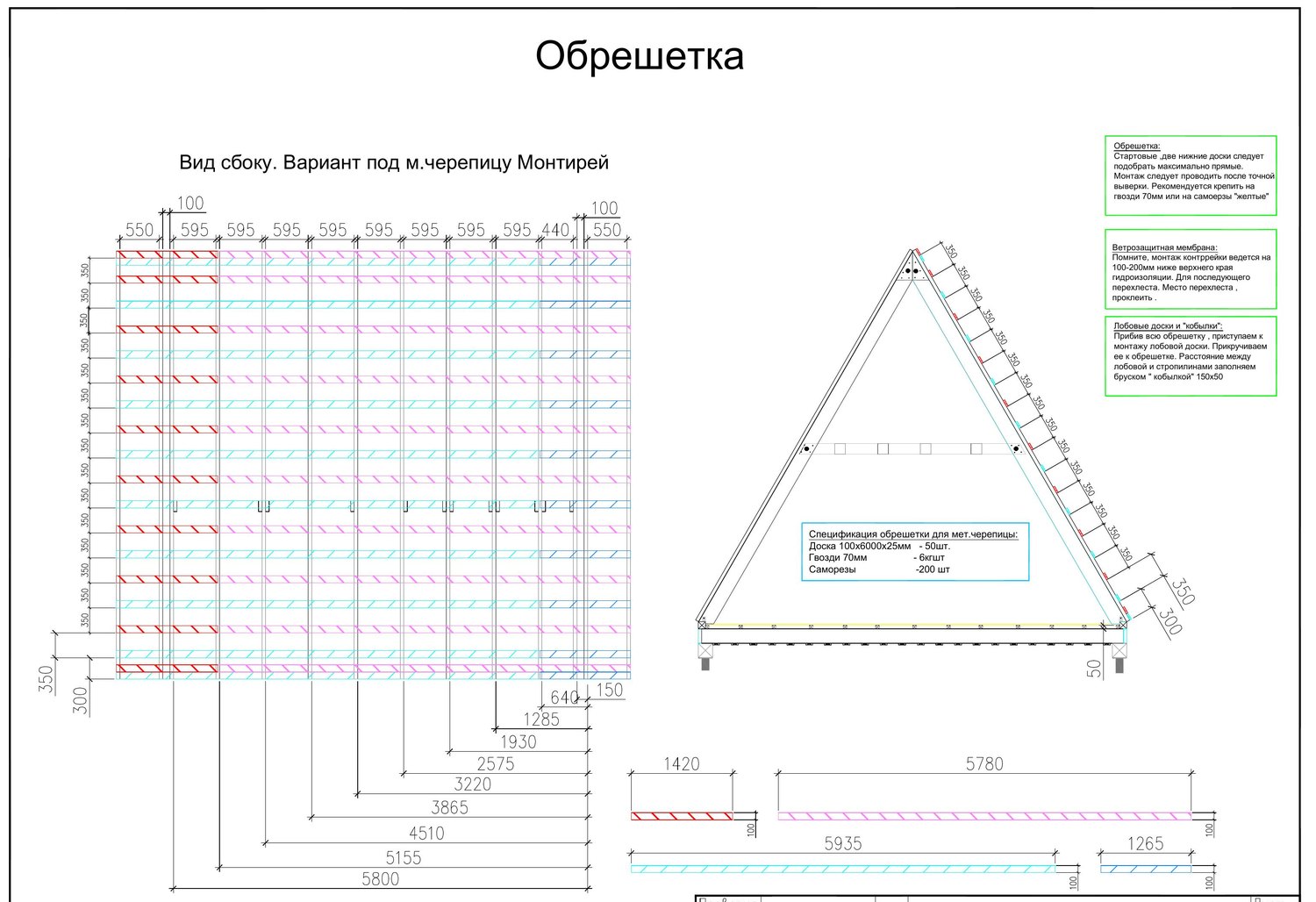

Спецификация обрешётки под металлочерепицу (Лист 37)

• Доска 100×25×6000 мм — 50 шт
• Гвозди 70 мм — 6 кг
• Саморезы — 200 шт

Обрешётка под другое покрытие — другая

Числа выше (шаг 350, доска 100×25, 50 штук) — только для металлочерепицы Монтеррей. Для профлиста шаг обрешётки берут под профиль и снеговую нагрузку, для ондулина обрешётка обычно сплошная или частая (шаг ~200–300 мм по инструкции). В проекте на этих листах детально расписан только вариант металлочерепицы — под профлист/ондулин шаг и расход считайте по инструкции своего покрытия, а не переносите цифры металлочерепицы.

Свес карниза и лобовая доска (Лист 36)

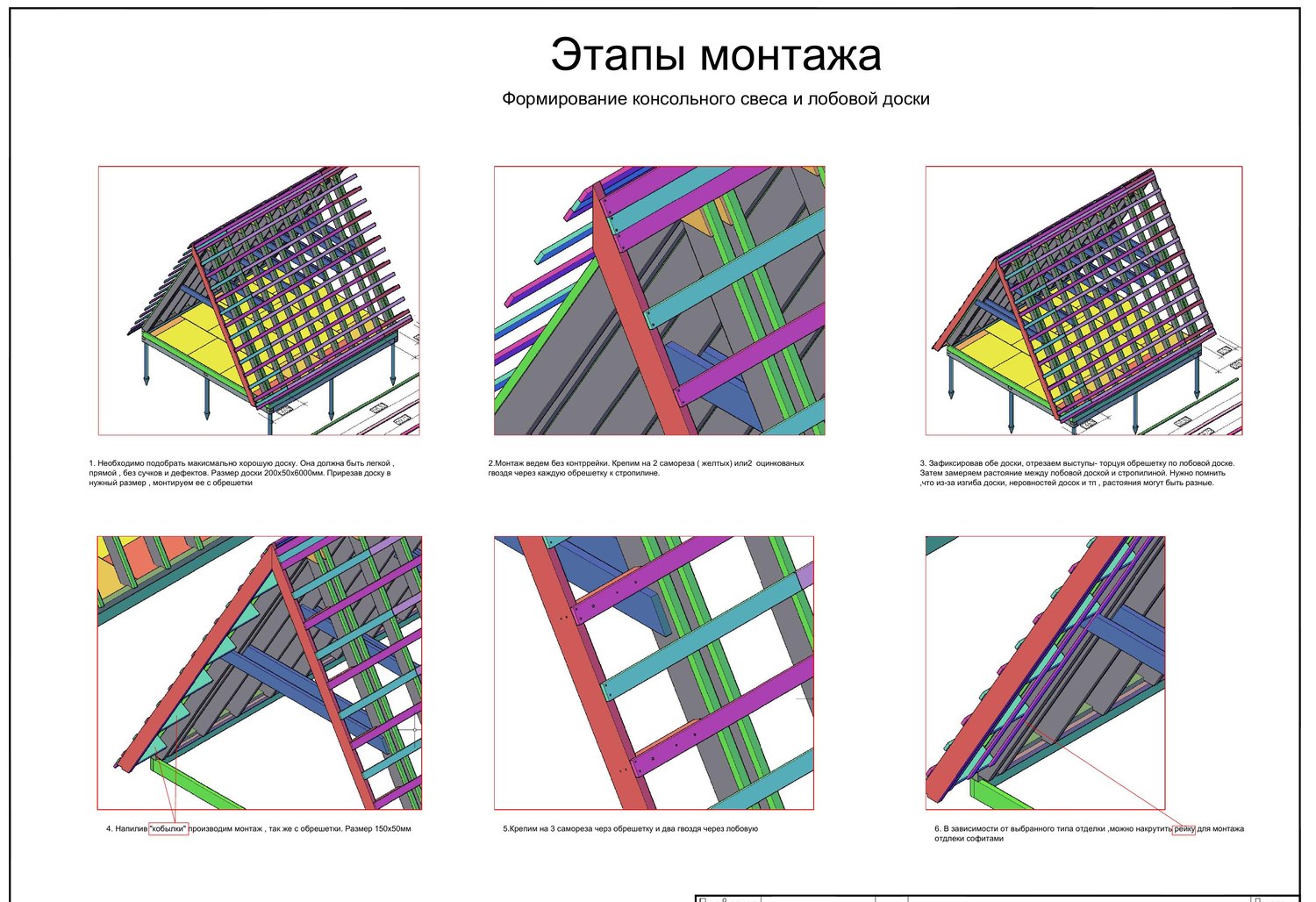

Свес — это вынос кровли за стену; лобовая доска закрывает торцы обрешётки и держит водосток. По чертежу автора (6 шагов):

1. Подбираем хорошую доску — лёгкую, прямую, без сучков и дефектов, размер 200×50×6000 мм. Прирезаем в размер и монтируем с обрешётки (стоя на ней).
2. Монтаж без контррейки в зоне свеса: крепим 2 самореза (жёлтых) или 2 оцинкованных гвоздя через каждую обрешётину к стропилине.
3. Зафиксировав обе доски, отрезаем выступы — торцуем обрешётку по лобовой доске. Замеряем расстояние между лобовой и стропилиной: из-за изгиба досок оно может гулять, это нормально.
4. Напиливаем «кобылки» — короткие бруски 150×50 мм, заполняющие промежуток между лобовой доской и стропилиной; монтируем так же с обрешётки.
5. Крепим на 3 самореза через обрешётку и 2 гвоздя через лобовую.
6. По типу отделки можно накрутить рейку под монтаж софитов.

Отделку свесов проект не даёт — это ваш выбор

Автор намеренно не расписывает отделку свесов и фронтонов («слишком велик разброс предпочтений»). Софиты, подшивка, цвет лобовой — на ваше усмотрение; на шаге 6 просто предусмотрена рейка под них.

Кровельное покрытие (Лист 38)

Покрытие укладывают снизу вверх, от карниза к коньку, направление монтажа автор ведёт «под правую руку». Ниже — вариант металлочерепицы (проработан в проекте); профлист и ондулин крепят по своим инструкциям.

• Свес железа от стартовой доски обрешётки — 30–50 мм (капля воды уходит в жёлоб, не за него).
• Карта раскроя. Обрезок листа со стороны А переходит на сторону Б стартовым — можно сэкономить один пролёт железа, но карту обязательно проверяйте по месту.
• Крепление металлочерепицы кровельными саморезами:
  • у конька и по краю ската — в каждую волну;
  • на промежуточных рядах — через волну;
  • в местах нахлёста — интервал 1 м вдоль обрешётки;
  • расход: при шаге обрешётки 50 см — ≈7 саморезов на 1 м².
• Перехлёст листов — 150 мм.

Спецификация покрытия — металлочерепица (Лист 38)

• Металлочерепица (чистовая площадь без перехлёстов) — 86,4 м²
• Конёк П-образный 2000×400 мм — 4 шт
• Ветровая планка 2000×200×70 мм — 13 шт
• Капельник (карнизная планка) 100×2000 мм — 8 шт
• Саморезы кровельные — 6 коробок
• Гвозди для крепления капельников 50 мм — 32 шт
• Перехлёст — 150 мм

Водосток автор оставляет на выбор (можно ставить до или после покрытия — исходя из крепления «крюков жёлоба»).

Конёк — вторая точка невозврата

Конёк A-фрейма — самое высокое (5,2 м) и самое ответственное место кровли: здесь сходятся оба ската и здесь же вентиляция подкровельного зазора. Крепите коньковые доски обрешётки в упор друг к другу (Лист 35, шаг 6), под конёк оставляйте продух, а саморезы у конька ставьте в каждую волну. Ошибка на коньке — это протечка и конденсат по всему дому, а переделка — снова весь верхолаз. Не спешите закрывать конёк, пока не проверили примыкание мембраны и вентзазор.

Хитрость — две нижние доски обрешётки решают всё

И на обрешётке (Лист 37), и на покрытии стартуют от двух нижних, самых прямых досок. Если они уйдут от горизонта, «уедет» вся черепица до конька, и это станет видно на фасаде. Потратьте время на выверку старта по уровню — дальше пойдёт быстро.

Погодное окно

Погодное окно — ловим сухие дни

Как только А-рама поднята — не тяните с кровлей: открытый каркас парусит и мокнет. Мембрану и обрешётку ведите в сухую погоду (мокрая доска обрешётки «ведёт», черепица ляжет волной). Металл и профлист не монтируют в сильный ветер — лист парусит на высоте и опасен. Оптимально закрыть контур за одно устойчивое погодное окно.

Материал и связь с разделами

Обрешётка, контррейка, лобовая доска, кобылки — снова пиломатериал (доска 25 и 50 мм, брусок 50×50): сухой, ровный. Про сорт и хранение — дерево для строительства. Устройство кровельного пирога, вентзазора и узлов покрытия в общем виде — раздел «Крыша».

Что понадобится: инструмент и руки

• Мембрана/обрешётка: строительный степлер, монтажный скотч, дисковая пила, молоток, шуруповёрт, рулетка, шнур/уровень.
• Покрытие: ножницы по металлу / просечные ножницы (болгаркой металлочерепицу не режут — горит полимер и кромка ржавеет), шуруповёрт с насадкой, кровельные саморезы, магнитная бита.
• Высота: леса или кровельные лестницы-стремянки, страховочные привязи, каска.
• Сколько человек: бригада 2–3, подача листов снизу, наверху — со страховкой.

Частые ошибки

• Перенесли шаг обрешётки 350 мм на профлист/ондулин — под них шаг и тип обрешётки другие.
• Нет контробрешётки / вентзазора — конденсат под покрытием, гниёт стропило.
• Старт не по уровню — вся черепица уходит волной к коньку, видно на фасаде.
• Резали металлочерепицу болгаркой — выгорает полимер, кромка ржавеет.
• Мало саморезов у конька и края — покрытие «хлопает» и рвётся в ветер (там нужно в каждую волну).
• Забыли продух под коньком — кровля не вентилируется, конденсат по всему дому.
• Полезли на скат без страховки — крутой высокий скат A-фрейма это не прощает.

Контроль и приёмка

Контроль кровли0 из 8

• Гидро-ветрозащита раскатана снизу вверх, свес 50 мм ниже бруса, стыки проклеены
• Контробрешётка 50×50 набита по стропилам, вентзазор есть
• Обрешётка выверена от двух прямых нижних досок, шаг под выбранное покрытие
• Свес обрешётки за пятку выдержан, лобовая доска и кобылки 150×50 стоят
• Кровельное покрытие уложено снизу вверх, свес железа 30–50 мм, перехлёст 150 мм
• Крепёж: у конька и края — в каждую волну, на промежутке — через волну
• Конёк смонтирован с продухом, коньковые доски обрешётки в упор
• Установлены доборы: конёк, ветровые планки, капельник

Что дальше

Дом под крышей — контур закрыт, дождь больше не страшен. Дальше работаем внутри треугольника: Что дальше: Межэтажное перекрытие — балки и пол второго этажа, опирающиеся на уже стоящие перемычки А-рамы.
