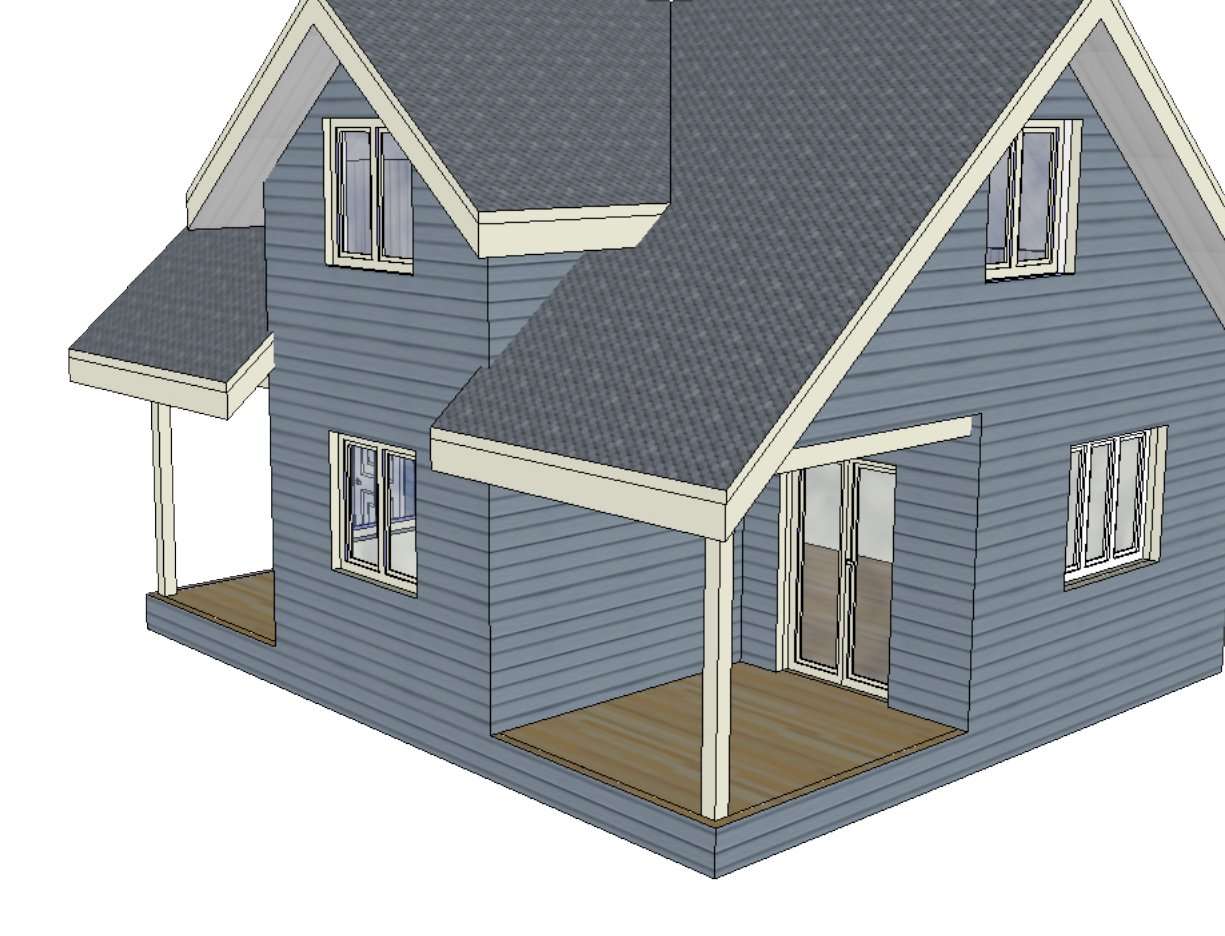

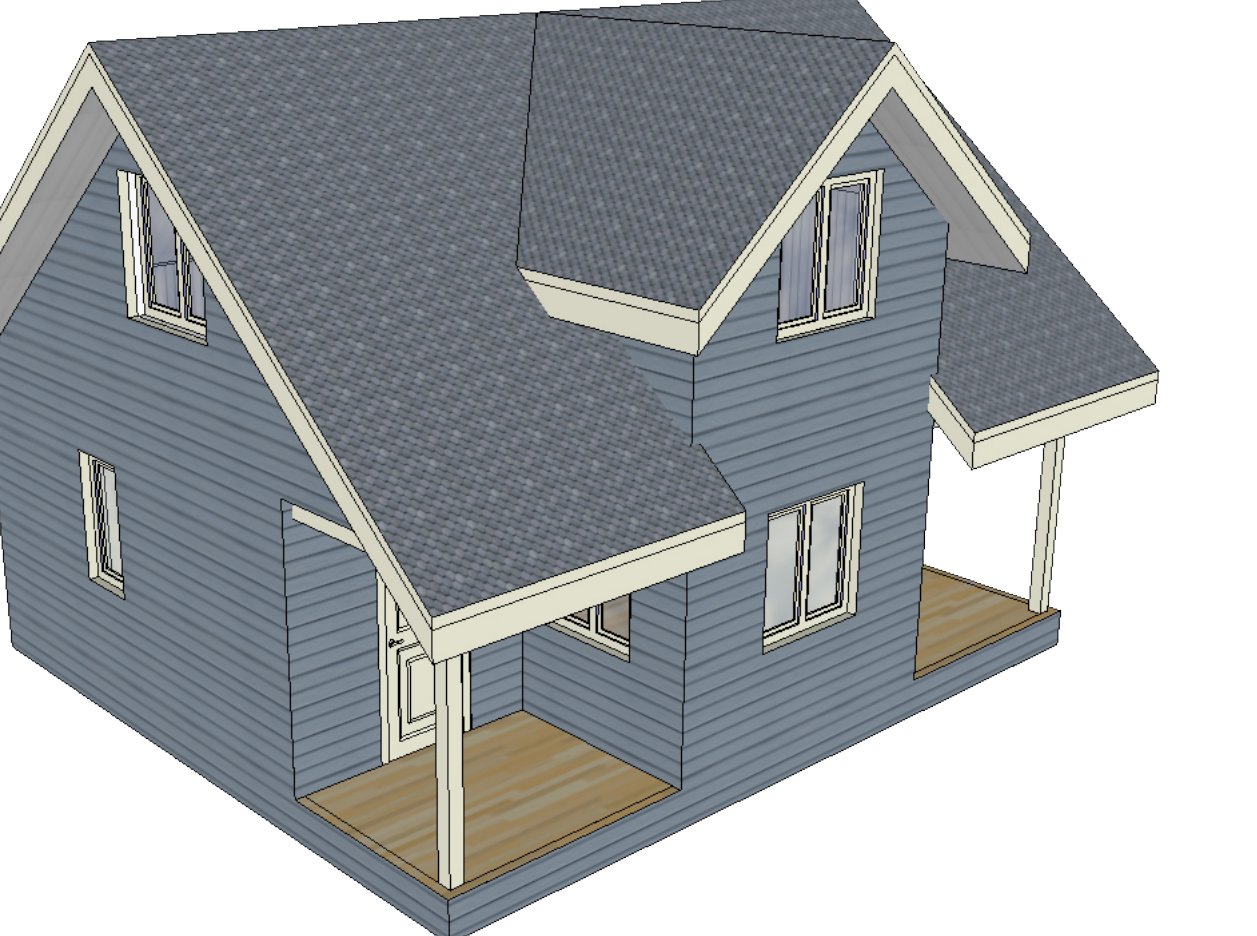

Двухэтажный каркасный дом 7×8 м с террасой

Инструкция по шагам

11 этапов — от фундамента до сдачи. Каждый шаг — отдельная страница: что делать, что купить и каких ошибок не повторять.

1. 01Подготовка и разметкаЧто за двухэтажный каркасник на винтовых сваях, климат Московской области (снеговой район III, ветровой I), разметка осей А-Ж / 1-4, привязка контура 7×8 м. «Сухая» стройка без бетонных работ.1–2 днялисты 2-4→
2. 02Винтовые сваи D10825 винтовых свай D108×2500 с оголовками 200×200 по свайному полю: завинчивание по разметке, контроль вертикали и глубины, обрезка и вывод оголовков в единый горизонт.1–2 днялисты 14→
3. 03Дощатая обвязка свайОбвязка свай из доски 45×190 — заменяет бетонный ростверк: крепление к оголовкам, сплачивание пакета, рубероид под обвязку, выверка рамы по горизонту и диагоналям.2–3 днялисты 15-16→
4. 04Цокольное перекрытие и черновой полБалки цокольного перекрытия 45×190 с шагом 590 по обвязке, черновой пол по черепным брускам с подшивкой, утепление 11,2 м³, пароизоляция — платформа под стены.1 неделялисты 17-19→
5. 05Каркас стен первого этажаПлатформенная сборка стен 1-9: стойки 45×140 с шагом 590, нижняя и верхняя обвязки, врезные диагональные укосины 45×90 (жёсткость без плитной обшивки), угловые стойки 140×140.1–2 неделилисты 20-31→
6. 06Межэтажное перекрытие и опорыВерхняя обвязка стен, опорные конструкции (прогоны/колонны 140×140 и 140×190) и балки межэтажного перекрытия 45×190 с шагом 590 — платформа под второй этаж.1 неделялисты 31-34→
7. 07Каркас стен второго этажаСборка стен мансардного второго этажа (стены 21-214) по поэлементным схемам, фронтоны под двускатную крышу, проёмы под окна второго этажа.1–2 неделилисты 35-41→
8. 08Стропильная системаОпоры и прогоны 45×190, стропила из доски 45×190 с шагом ~590 (уклон 40°), раскрой стропил, поперечный фронтон над террасой — каркас двускатной крыши.1 неделялисты 42-45→
9. 09Кровельный пирог и покрытиеУтепление кровли 14,3 м³ между стропил, пароизоляция, влаго-ветрозащита, бруски вентзазора 45×45 и подкровельная обрешётка 25×100, монтаж покрытия. Площадь кровли 102,6 м².3–5 днейлисты 46-48→
10. 10Утепление, контр-утепление и фасадУтепление стен 140 в каркасе + наружное контр-утепление 50 (брусок 50×50 крест-накрест), вентзазор (брусок 25×50), обшивка фасада, окна и двери по ведомости, крытая терраса.1–2 неделилисты 49, 52→
11. 11Ведомость материаловСколько нужно на дом: пиломатериал по сечениям (брус 140×190/140×140, доска 45×190/45×140/45×90/25×100, бруски), утеплитель ≈65 м³, обрешётки контр-утепления, окна, двери, площади отделки и кровли.справочнолисты 50-52→

Забрать проект с собой

Чертежи и смета — бесплатно, навсегда. Удобно открыть с телефона прямо на участке. Попросим только войти по телефону — проект сохранится в вашем кабинете.

Проект каркасного дома 7×8 — АР + КР, 52 листаPDF · войдите, чтобы скачать

Характеристики

Ориентиры проекта — точные значения в чертежах. «~» значит «примерно».

Этажей

2 (второй — мансардный)

Габарит по осям

7 × 8 м

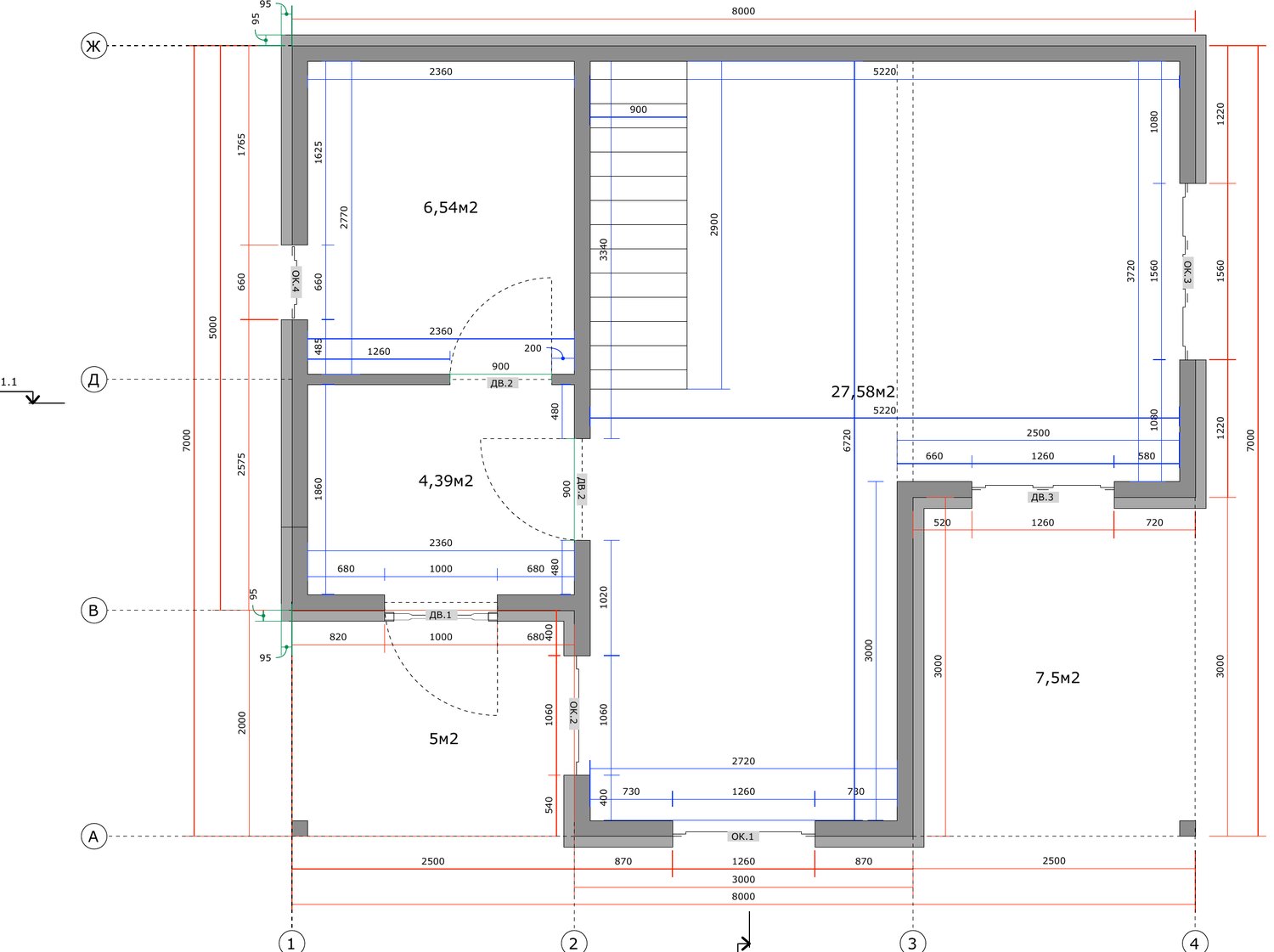

Площадь помещений

72,5 м²

Комнаты

кухня-гостиная 27,6 м² + комнаты на 2 этаже

Терраса

крытая 7,5 м²

Фундамент

25 винтовых свай D108 + дощатая обвязка (без бетонного ростверка)

Каркас

платформенный, доска 45×140 с врезными укосинами; перекрытия и стропила — 45×190

Кровля

двускатная 40° с поперечным фронтоном

Утепление стен

140 в каркасе + 50 наружное контр-утепление

Площадь кровли

102,6 м²

Листов в проекте

52 (АР + КР)

Что понадобится

В смете посчитано, что и сколько уйдёт. Что-то возьмёте у нас, остальное — подскажем, где взять. Покупать у нас никто не обязывает.
