Каркас стен второго этажа и фронтоны
По межэтажной платформе поднимаем второй этаж — тем же платформенным методом. Он мансардного типа: невысокие стены по периметру, а пространство накрывает двускатная крыша. Стены второго этажа тоже расписаны отдельными листами-схемами (стены 21–214), причём часть из них одинаковые — собираются по одной спецификации. Здесь же выкладывают фронтоны — треугольные торцевые стены под скатами.

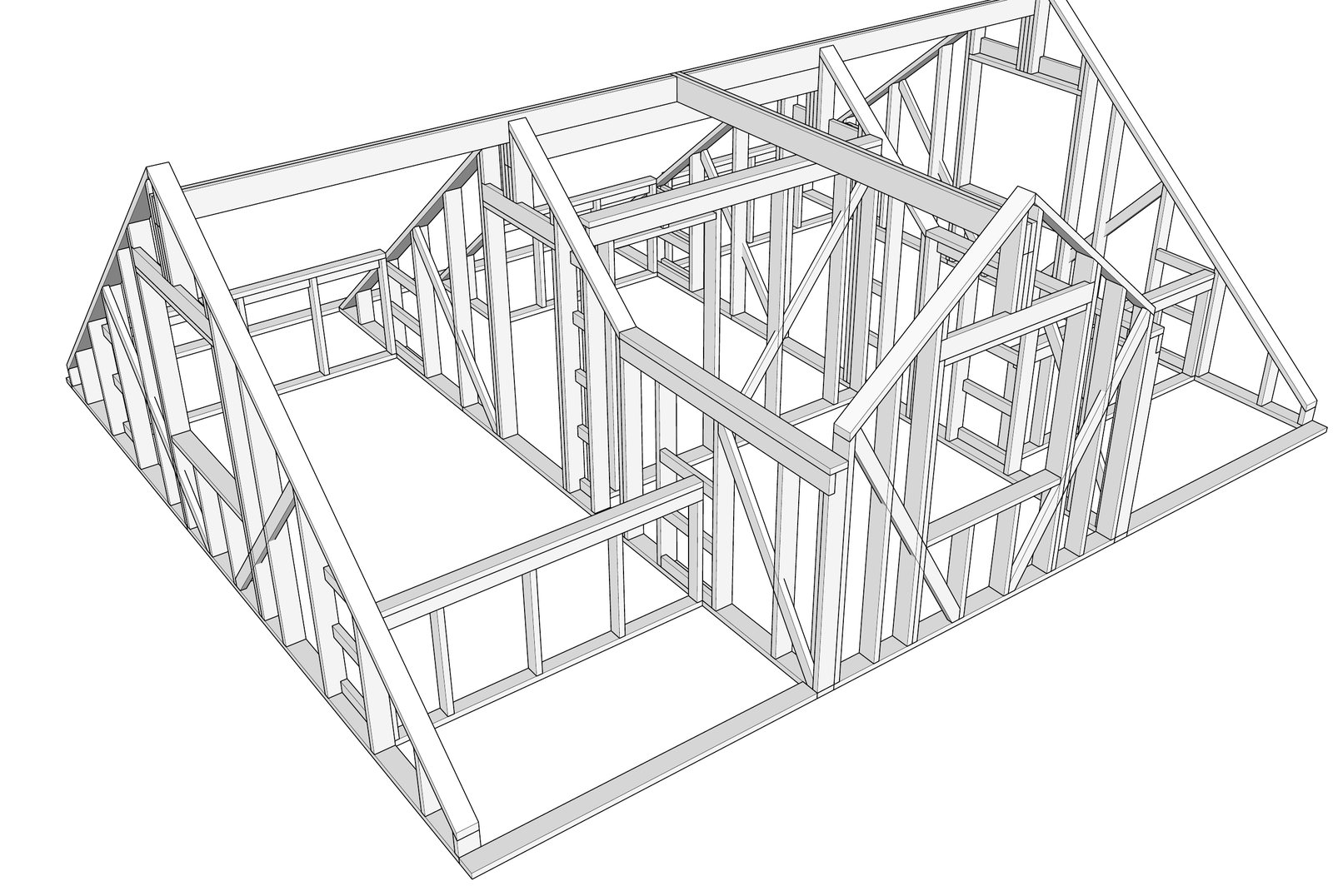

Что кладём на втором этаже (листы 35-41; разрезы л.9)
- Стены — тот же платформенный каркас: стойки 45×140 шаг 590, обвязки 45×140, врезные укосины 45×90.
- Стены пронумерованы 21–214; часть (например С21/С22, С23/С24, С27–С210) — «одинаковые», по одной спецификации.
- Фронтоны — торцевые стены «в треугольник» по уклону крыши 40°, до конька.
- Проёмы под окна второго этажа (ОК.1 1200×1200) — по схемам и фасадам.
- Мансарда: у конька высота до ~2,64 м, у ската опускается — часть площади под низким скатом.
Погодное окно
Погодное окно
Кладка «в сухую», пиломатериал сухой. Верх открытых стен и фронтоны перед перерывом накрывают — вода в каркасе и на фронтонах ни к чему. Стремись быстро выйти на стропила и закрыть крышу.
Что нужно к старту (вход)
- Межэтажное перекрытие смонтировано, платформа ровная (этап 06).
План закупок этапа
Заказываем сейчас
| Материал / позиция | На что | Примечание |
|---|---|---|
| Доска 45×140 (сухая) | стойки и обвязки стен 2 этажа | ведомость |
| Доска 45×90 | врезные укосины | по стенам |
| Крепёж | сборка щитов и узлы | по схемам |
Приспособление — шаблон угла фронтона
Оба ската одинаковы (40°). Сделай один угловой шаблон и по нему собирай/подрезай стойки обоих фронтонов — оба выйдут симметричными и точно под стропила. На глаз фронтоны почти всегда получаются разной крутизны.
Что понадобится: инструмент и руки
- Инструмент: тот же каркасный набор (пила, шуруповёрт, стамеска под укосины, уровень), угловой шаблон, леса.
- Что сам, что спецу: сборка по силам бригаде; работа на высоте фронтонов — с лесами и страховкой.
Как делаем
- Собери и подними стены 2 этажа по листам-схемам (21–214), одинаковые — по одной спецификации; врежь укосины.
- Раскрепи щиты подкосами, свяжи по осям.
- Выложи фронтоны по угловому шаблону до конька (40°) — опора верха стропил.
- Оставь проёмы под окна второго этажа по схемам/фасадам.
- Проверь геометрию верха стен и фронтонов — база под стропильную систему.
Точка невозврата — плоскость опор под крышу
Верх стен второго этажа и фронтоны — посадочное место крыши. Кривой верх или несимметричные фронтоны → стропила не лягут ровно. Выведи опорную плоскость по уровню, фронтоны — по одному шаблону.
Частые ошибки
- Фронтоны разной крутизны — конёк уходит вбок. Один шаблон.
- Перепутали «одинаковые» стены — не сошлись проёмы. Сверяйся с нумерацией 21–214.
- Пропущены укосины — каркас 2 этажа играет.
- Кривой верх стен — стропила враспор, щели.
Контроль и приёмка
Контроль каркаса 2 этажа0 из 5
Что дальше
Стены и фронтоны второго этажа готовы. Следующий этап — Стропильная система: собираем каркас двускатной крыши с поперечным фронтоном.
