Тема
Дощатая обвязка свай
Сваи стоят по отдельности — их нужно связать в единую раму. В каменном доме для этого льют бетонный ростверк, а в каркаснике его роль играет дощатая обвязка: по оголовкам свай собирают раму из доски 45×190. Эта деревянная обвязка распределяет вес дома по сваям, задаёт ровный периметр под каркас и служит нижней опорой всего дома. Никакого бетона — всё «насухо».

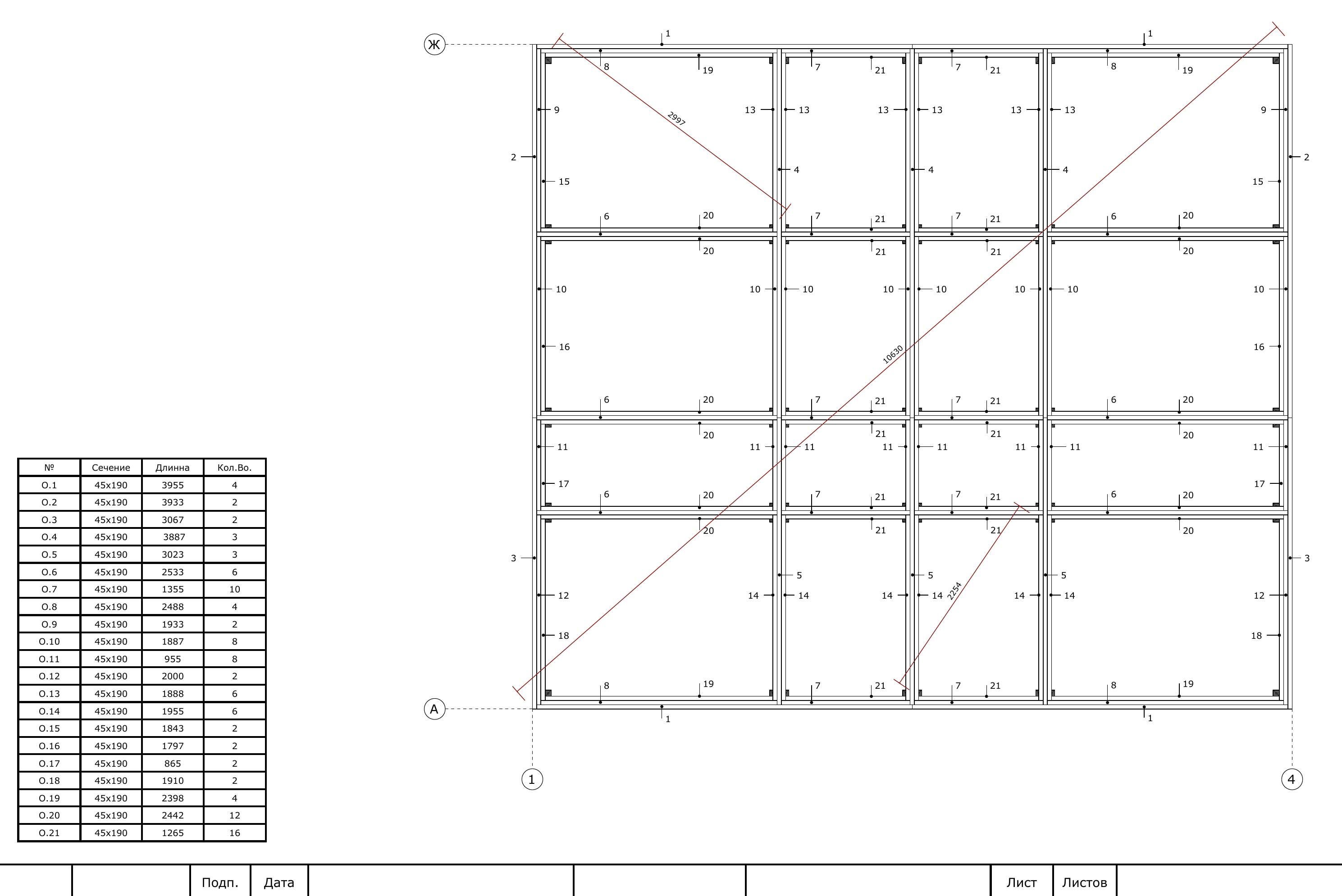

Из чего обвязка (лист 15 «Схема монтажа обвязки»)
- Вся обвязка — доска 45×190 (элементы О.1…О.21, по спецификации на листе).
- Собирается по контуру и по внутренним осям — под будущие несущие стены.
- Под обвязку по оголовку кладут рубероид — отсечка влаги металл→дерево.
- К оголовкам обвязка крепится через отверстия площадки; доски пакета сплачиваются между собой.
Погодное окно
Погодное окно
Сборку ведут в сухую погоду — доска не должна намокать. Рубероид под обвязку обязателен: он отсекает влагу от металлического оголовка к дереву. Готовую обвязку надолго открытой не оставляют.
Что нужно к старту (вход)
- Сваи закручены, оголовки в едином горизонте (этап 02).
- Доска 45×190 сухая, рубероид и крепёж на площадке.
План закупок этапа
Заказываем сейчас
| Материал / позиция | На что | Примечание |
|---|---|---|
| Доска 45×190 (сухая) | обвязка свай | по спецификации; ведомость |
| Рубероид | отсечка под обвязку | по оголовкам |
| Крепёж (болты/глухари к оголовкам, гвозди/шпильки для пакета) | узлы обвязки | по проекту |
Приспособление — стыки досок вразбежку
Если обвязка идёт пакетом из нескольких досок, разноси их стыки: там, где кончается одна доска, соседняя должна быть целой. Так рама работает как непрерывный брус. Раскладку отмечай мелом до забивки.
Что понадобится: инструмент и руки
- Инструмент: дрель, гайковёрт, молоток/нейлер, пила, уровень, струбцины, нивелир.
- Что сам, что спецу: обвязку реально собрать вдвоём — доски не тяжёлые; важны горизонт и надёжная затяжка к оголовкам.
Как делаем
- Уложи рубероид на оголовки свай.
- Разложи обвязку из доски 45×190 по контуру и осям, выставь по уровню, притяни к оголовкам.
- Сплоти доски в узлах и по длине (стыки — вразбежку).
- Выверь раму: прямые углы, равные диагонали, единый горизонт.
- Проверь затяжку креплений к оголовкам — рама должна быть жёсткой.
Точка невозврата — горизонт и жёсткость рамы
Обвязка — «пол-основание» дома. Кривая или слабо стянутая рама уведёт стены и крышу. Выверь горизонт и диагонали, притяни крепёж до укладки цокольного перекрытия. И не забудь рубероид: дерево на голом металле тянет конденсат.
Частые ошибки
- Нет рубероида — конденсат с металла в дерево, гниль.
- Стыки досок в одном сечении — слабое место рамы.
- Слабая затяжка к оголовкам — дом «гуляет» на сваях.
- Не выверены диагонали — перекос уходит в стены.
Контроль и приёмка
Контроль обвязки0 из 4
Что дальше
Обвязка связала сваи в жёсткую раму. Следующий этап — Цокольное перекрытие и черновой пол: собираем утеплённую платформу под стены.
