Стропильная система

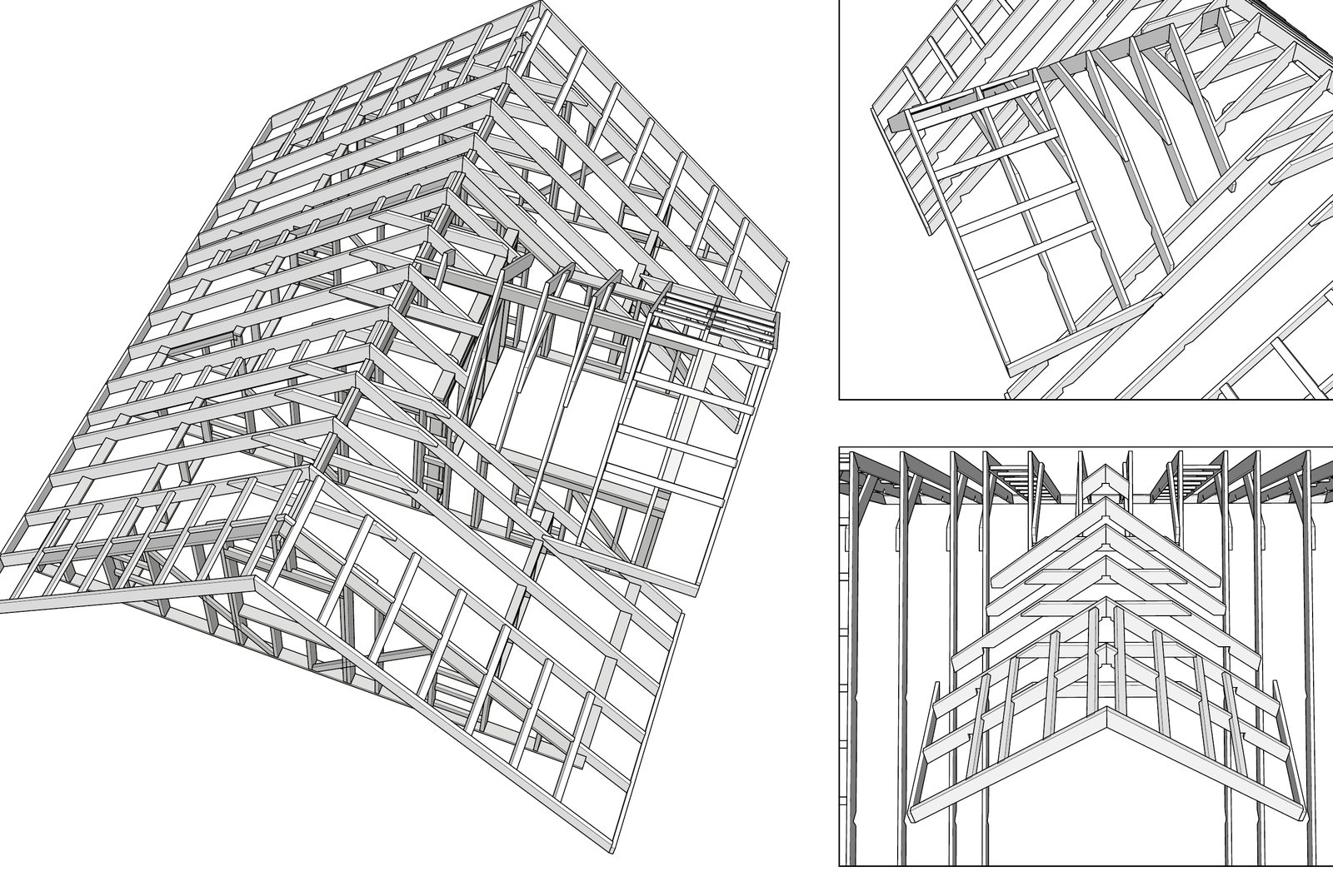

По верху стен собираем каркас крыши. Крыша здесь — двускатная с уклоном 40°, с выразительным поперечным фронтоном над террасой (второй конёк, перпендикулярный основному, — «крестом»). Несут её стропила из доски 45×190, идущие частым шагом от конька к стенам, и прогоны — балки, на которые стропила опираются. Форма сложнее простой двускатки, поэтому раскрой стропил вынесен на отдельный лист.

Из чего крыша (листы 42-45)

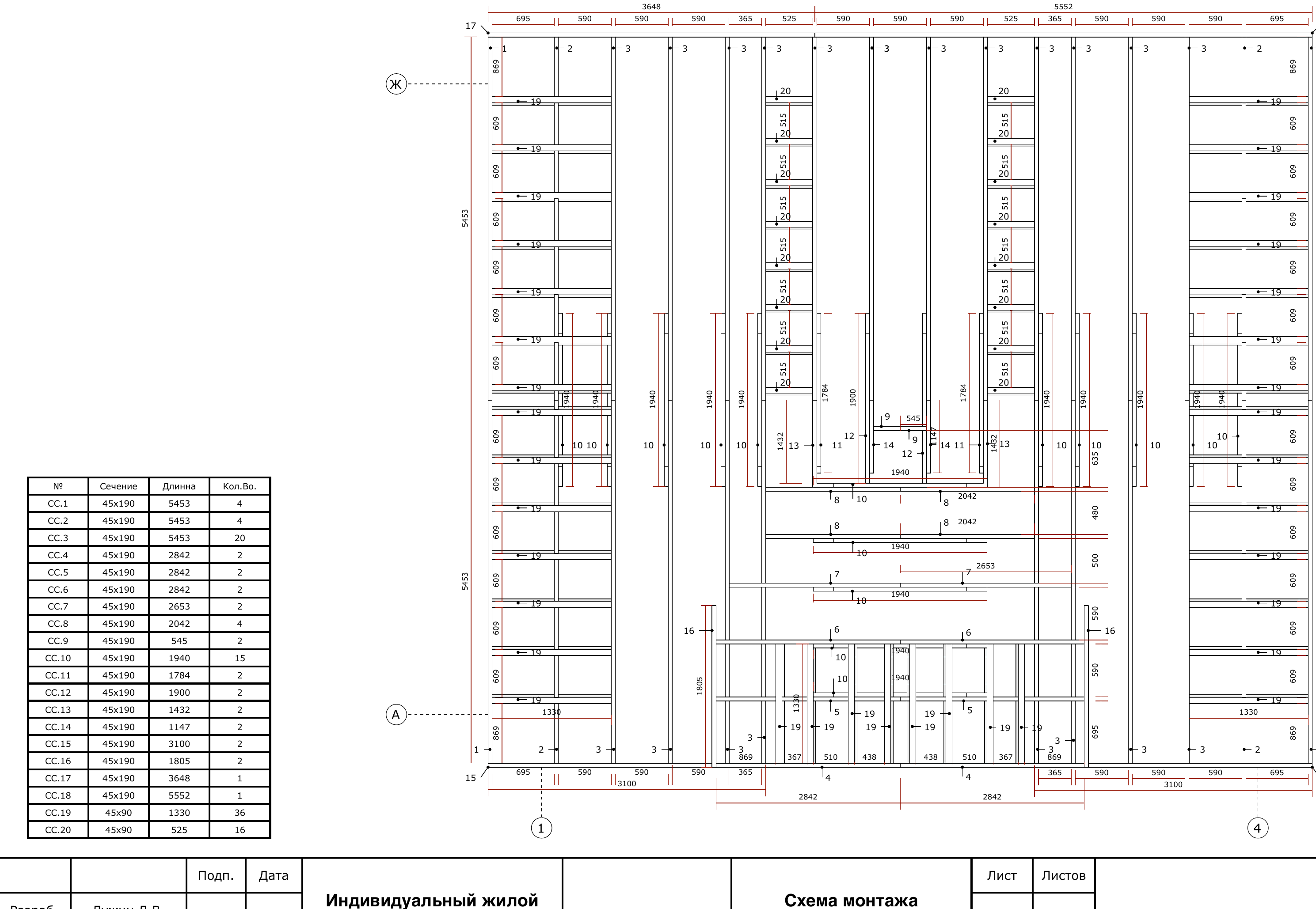

• Стропила — доска 45×190, шаг ~590 мм (элементы СС.1…СС.18; уклон 40°). Ветровые связи между стропил — доска 45×90 (СС.19-20).
• Опорные прогоны — доска 45×190 (коньковый/промежуточный: ОСС.1 3000, ОСС.2 3955, ОСС.3 3545).
• Раскрой стропил — отдельный лист с точными запилами (лист 44).
• Поперечный фронтон над террасой образует второй скатный объём («крестообразный» конёк).
• Конёк на отметке +6414; карнизный свес ~505 мм.

Погодное окно

Погодное окно

Стропилку ставят в сухую погоду и сразу закрывают крышу. Древесину обрабатывают антисептиком/огнезащитой до подъёма — на высоте это неудобно и небезопасно.

Что нужно к старту (вход)

• Верх стен и фронтоны выведены в плоскость, каркас раскреплён (этап 07).
• Пиломатериал 45×190 готов, обработан.

План закупок этапа

Заказываем сейчас

Материал / позиция	На что	Примечание
Доска 45×190 (сухая)	стропила и прогоны	СС/ОСС; ведомость
Антисептик, огнезащита	обработка древесины крыши	до подъёма
Крепёж (гвозди, уголки, пластины)	узлы стропил	по узлам

Приспособление — раскрой по листу-схеме

В проекте есть лист раскроя стропил с точными запилами. Сделай по нему шаблон каждого типа стропила и режь партией — на сложной крыше с поперечным фронтоном «по месту» легко ошибиться. Первое стропило каждого типа примерь до массового раскроя.

Что понадобится: инструмент и руки

• Инструмент: пила/бензопила, шуруповёрт, уровень, шнур, страховка и леса.
• Что сам, что спецу: работа на высоте — со страховкой, бригадой. Узел пересечения двух коньков (поперечный фронтон) требует аккуратности — если сомневаешься, привлеки опытного плотника на этот узел.

Как делаем

1. Установи опорные прогоны 45×190 (коньковый и промежуточные) по схеме, по шнуру и уровню.
2. Смонтируй крайние стропильные пары и конёк — задают плоскость скатов.
3. Ставь рядовые стропила 45×190 по раскрою с шагом ~590; закрепляй узлы.
4. Собери узел поперечного фронтона (пересечение коньков) над террасой по схеме.
5. Проверь плоскости скатов (шнур/рейка) и сразу закрой крышу от дождя.

Точка невозврата — плоскость скатов и узел пересечения коньков

«Волну» по стропилам покрытие не спрячет — выводи скаты по шнуру. Узел поперечного фронтона (ендовы, пересечение коньков) — самое сложное место: собирай строго по проекту, иначе там потечёт.

Частые ошибки

• Стропила по месту, без раскроя — скаты волной, ендова кривая.
• Прогон не по шнуру — конёк «пляшет».
• Слабый узел пересечения коньков — протечки в ендове.
• Не закреплён низ стропил к стене — подъём ветром.

Контроль и приёмка

Контроль стропил0 из 5

• Опорные прогоны 45×190 установлены по шнуру и уровню
• Крайние стропила и конёк выставлены, плоскости скатов заданы
• Стропила 45×190 нарезаны по раскрою, шаг ~590, узлы закреплены
• Узел поперечного фронтона (ендовы) собран по схеме
• Плоскости скатов выверены; крыша закрыта от осадков

Что дальше

Каркас крыши готов. Следующий этап — Кровельный пирог и покрытие: утепляем крышу и кроем её.
