Межэтажное перекрытие и опоры

Стены первого этажа готовы — поверх собираем межэтажное перекрытие: это одновременно потолок первого этажа и платформа под второй этаж. Сначала по верху стен кладут верхнюю обвязку и ставят опорные прогоны/колонны (там, где пролёт большой — например, над кухней-гостиной и террасой), затем на них укладывают балки перекрытия. По этой платформе потом соберут стены второго этажа — тем же платформенным методом.

Из чего перекрытие (листы 31-33)

• Верхняя обвязка стен связывает стены 1 этажа в единый контур.
• Опорные конструкции: прогоны/колонны ОК.1 брус 140×140 (2 шт), ОК.2/ОК.3/ОК.4 брус 140×190 — под большие пролёты (кухня-гостиная, терраса) и внутренние опоры.

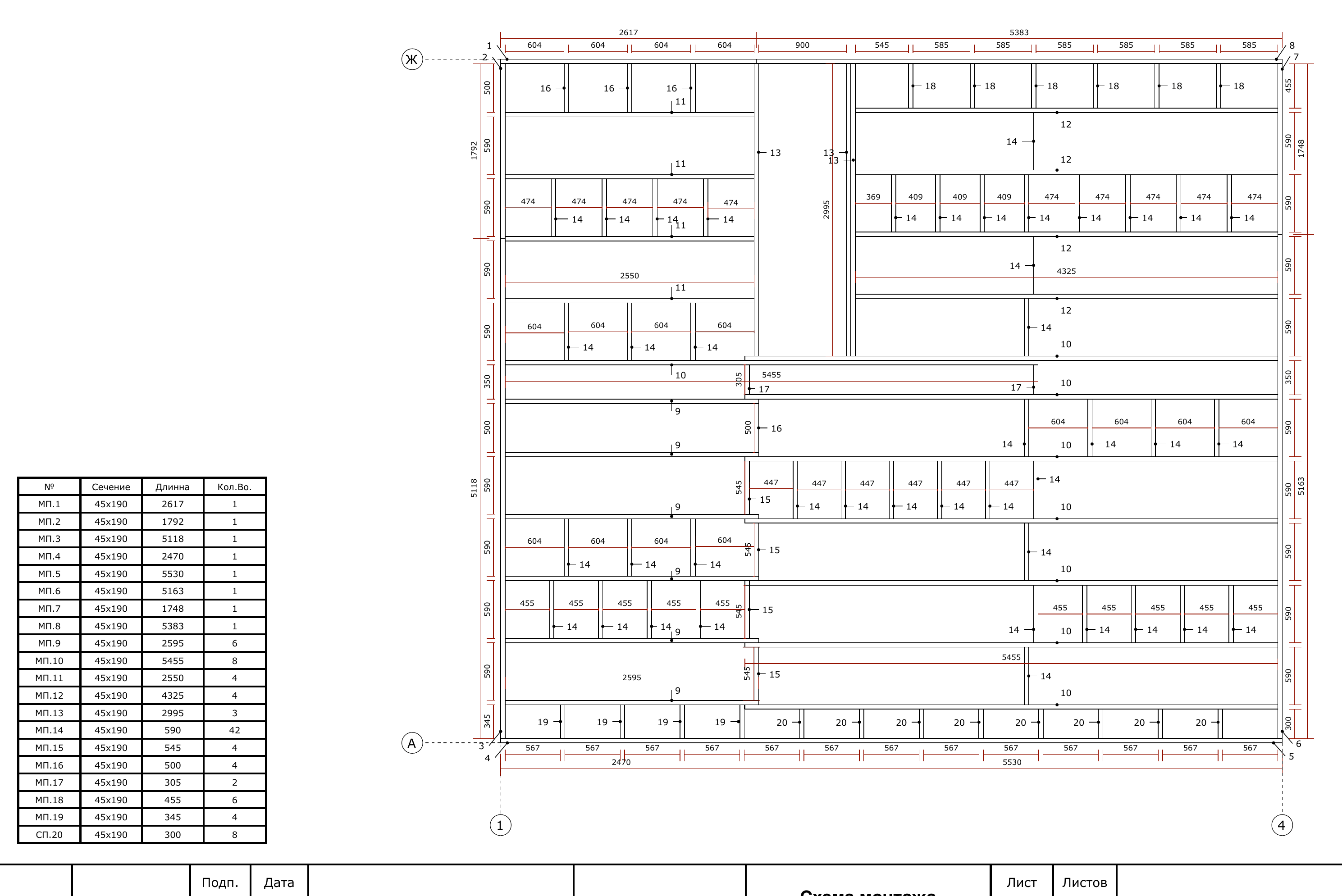

• Балки межэтажного перекрытия — доска 45×190, шаг ~590 мм (элементы МП.1…МП.19).
• Утеплитель потолка 1 этажа (межэтажного) ≈ 10,6 м³ — тепло- и звукоизоляция между этажами.

Опорные прогоны 140×190 — это «мостики» через широкие пролёты: без них длинная балка перекрытия прогнётся. Их ставят точно по схеме опорных конструкций.

Погодное окно

Погодное окно

Сборка «в сухую» — от погоды почти не зависит, но пиломатериал сухой, а открытое перекрытие до крыши накрывают от дождя. Логично вести перекрытие в связке с подъёмом стен второго этажа.

Что нужно к старту (вход)

• Стены первого этажа выведены в одну плоскость, раскреплены (этап 05).
• Брус на опоры (140×140, 140×190) и доска 45×190 на площадке.

План закупок этапа

Заказываем сейчас

Материал / позиция	На что	Примечание
Доска 45×190 (сухая)	балки межэтажного перекрытия	МП.1…МП.19; ведомость
Брус 140×140 и 140×190	опорные прогоны/колонны	ОК.1-ОК.4
Утеплитель	между балок (потолок 1 этажа)	≈10,6 м³
Настил (фанера/доска)	верх платформы	по площади

Хитрость с площадки — звук между этажами

Утеплитель в межэтажном перекрытии работает как звукоизоляция: шаги по второму этажу глухо слышны на первом. Закладывай его плотно, без щелей — потом добавить сложно. Балки под спальнями второго этажа не экономь по жёсткости, чтобы пол не «играл».

Что понадобится: инструмент и руки

• Инструмент: пила, шуруповёрт/нейлер, уровень, монтажные уголки, леса/подмости.
• Что сам, что спецу: посильно бригаде; тяжёлые прогоны 140×190 поднимают вместе.

Как делаем

1. Уложи верхнюю обвязку по верху стен 1 этажа, свяжи контур.
2. Установи опорные прогоны/колонны (140×140, 140×190) по схеме — под большие пролёты.
3. Уложи балки 45×190 с шагом ~590 по опорам и обвязке, закрепи.
4. Заложи утеплитель (звук/тепло) между балок; настели верх — платформа под 2 этаж.
5. Проверь плоскость перекрытия по уровню.

Точка невозврата — опоры под большие пролёты

Длинные балки перекрытия над кухней-гостиной и террасой работают только с опорными прогонами по схеме. Пропустишь опору — пол второго этажа прогнётся и заиграет. Ставь прогоны 140×190 строго по проекту.

Частые ошибки

• Пропустили опорный прогон — прогиб и «играющий» пол.
• Балки уложены реже проектного шага — прогиб перекрытия.
• Забыли/сэкономили утеплитель между этажами — слышен каждый шаг.
• Платформа не в уровне — стены 2 этажа встанут криво.

Контроль и приёмка

Контроль межэтажного перекрытия0 из 5

• Верхняя обвязка стен 1 этажа уложена, контур связан
• Опорные прогоны/колонны 140×140 и 140×190 установлены по схеме
• Балки 45×190 уложены с шагом ~590, закреплены
• Заложен утеплитель (звук/тепло), настелена платформа
• Плоскость перекрытия выверена по уровню

Что дальше

Платформа под второй этаж готова. Следующий этап — Каркас стен второго этажа: собираем мансардные стены и фронтоны.
