Винтовые сваи D108

Дом лёгкий, поэтому опору заводят в грунт винтовыми сваями — это стальные трубы с лопастью на конце, которые вкручивают в землю, как саморез. Здесь их 25 штук, труба D108, длина 2,5 м, сверху у каждой — оголовок 200×200 мм (стальная площадка под деревянную обвязку). Винтовые сваи хороши тем, что не требуют бетона и ожидания прочности: закрутил — и в тот же день можно ставить обвязку.

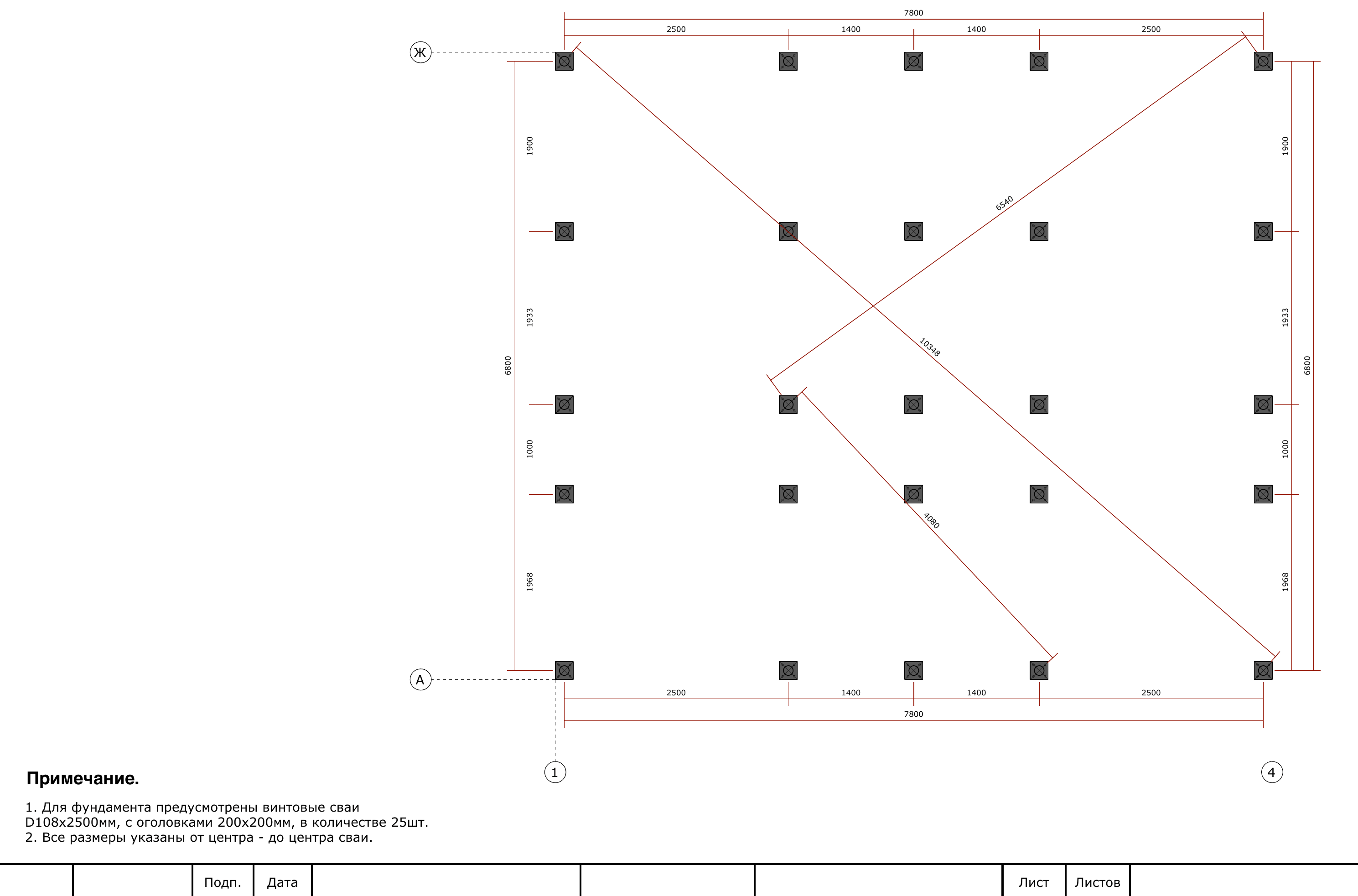

Из чего свайное поле (лист 14 «План фундамента»)

• Винтовые сваи D108×2500 мм с оголовками 200×200 мм — 25 шт (прямая цитата примечания листа).
• Свайное поле 7800×6800 (от центра до центра свай), шаг рядов ~1900–1968 мм.
• Размеры даны от центра до центра сваи.

Погодное окно

Погодное окно

Винтовые сваи закручивают в любой сезон, в том числе зимой по мёрзлому грунту. Главное — попасть лопастью ниже глубины промерзания в плотный слой и не «перекрутить» (сорвать грунт). Сразу после закрутки можно вести обвязку — ждать нечего.

Что нужно к старту (вход)

• Оси размечены на обноске, диагонали проверены (этап 01).
• Уточнена длина сваи под грунт участка (по возможности — пробным закручиванием/геологией).

План закупок этапа

Заказываем сейчас

Материал / позиция	На что	Примечание
Винтовые сваи D108×2500 + оголовки 200×200	свайное поле	25 шт
Антикоррозийный состав	защита оголовков/срезов	по срезам
Рубероид	отсечка под обвязку	на оголовки (этап 03)

Хитрость с площадки

Свая должна идти строго вертикально — контролируй уровнем на трубе при закручивании. И не «докручивай» сваю обратным ходом, если промахнулся по высоте: выкрученная свая теряет несущую способность (грунт под лопастью разрыхлён). Лучше сразу вести до отказа и потом подрезать верх в единый горизонт.

Что понадобится: инструмент и руки

• Техника/инструмент: механический или ручной привод для закрутки, уровень, болгарка для подрезки, нивелир для горизонта оголовков.
• Что сам, что спецу: закрутку реально сделать самим (ручным воротом втроём или мотобуром), но вывод оголовков в один уровень делай по нивелиру — это плоскость всего дома.

Как делаем

1. Разметь точки свай по свайному полю (перенеси с обноски).
2. Закрути сваи строго вертикально до плотного слоя ниже промерзания.
3. Подрежь верх свай по нивелиру в единый горизонт.
4. Установи/приваривай оголовки 200×200, обработай срезы антикоррозийным составом.
5. Проверь горизонт всех оголовков — база под обвязку.

Точка невозврата — вертикаль и горизонт оголовков

Плоскость оголовков = плоскость всего дома. Кривая свая или разнобой по высоте уйдут в обвязку и стены. Контролируй вертикаль при закрутке и выводи оголовки в один уровень.

Частые ошибки

• Свая с наклоном — снижает несущую способность.
• Перекрутили/выкрутили назад — грунт под лопастью разрыхлён, свая «гуляет».
• Оголовки в разных уровнях — дом на кочках.
• Срезы без антикоррозии — сталь ржавеет.

Контроль и приёмка

Контроль свай0 из 4

• 25 свай размечены и закручены вертикально до плотного слоя
• Верх свай подрезан в единый горизонт по нивелиру
• Оголовки 200×200 установлены, срезы обработаны антикоррозией
• Горизонт всех оголовков проверен

Что дальше

Свайное поле готово, оголовки в одном уровне. Следующий этап — Дощатая обвязка свай: связываем сваи деревянной рамой вместо ростверка.
