Одноэтажный каркасный дом 9,5×15 м со вторым светом и террасой

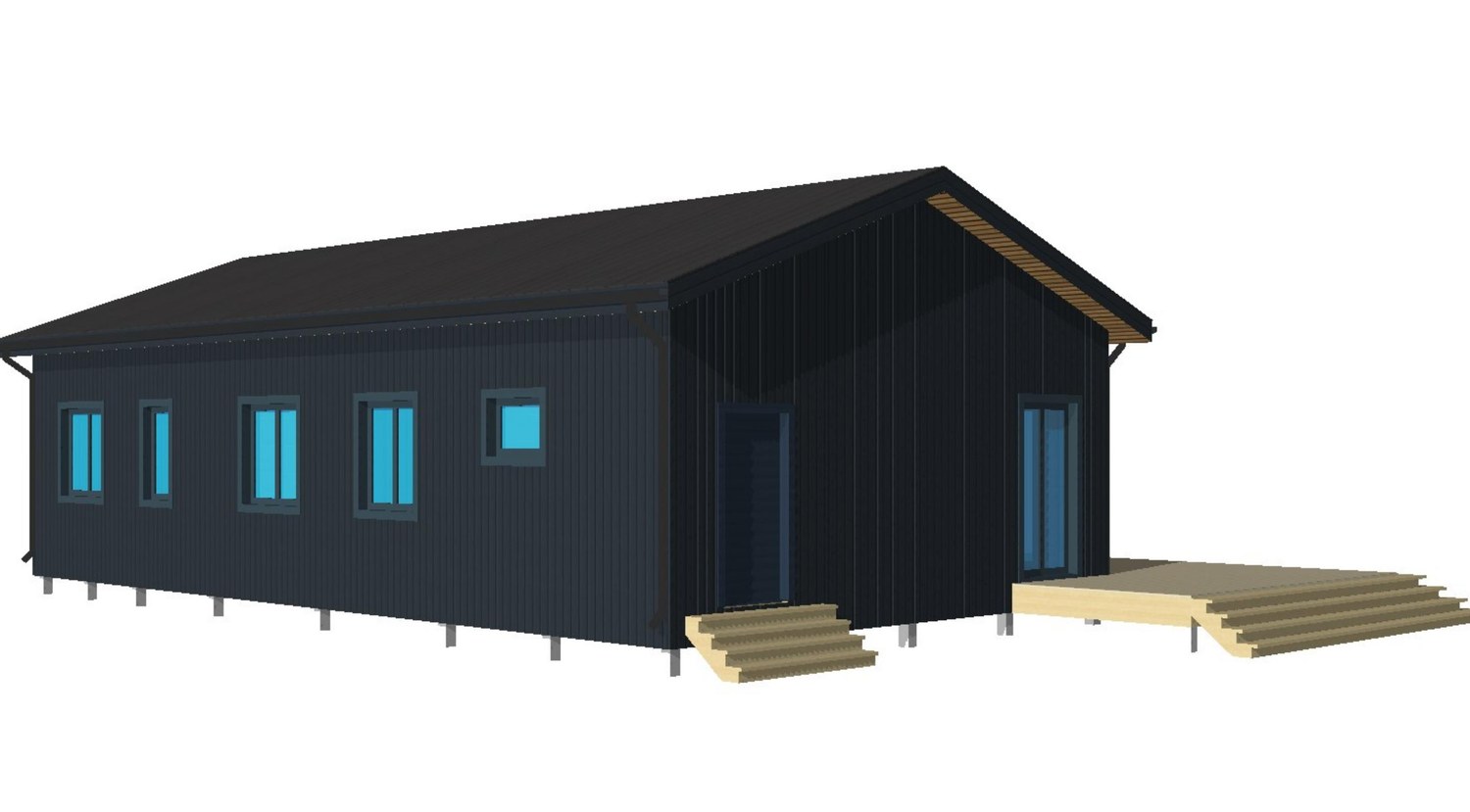

Просторный одноэтажный каркасный дом 9,5×15 м на забивных ЖБ-сваях. В центре — кухня-гостиная 48,5 м² со «вторым светом» (потолок до конька) и панорамным остеклением фронтона; вокруг — три спальни, холл, два санузла и техпомещение, а со стороны гостиной — крытая терраса 43 м². Собирается «насухо» из заводского домокомплекта: стены, перекрытия и фронтоны нарезаны панелями по картам раскроя. Каркас из доски 45×145 с врезными укосинами (без OSB), перекрытия и стропила 45×195, перекрёстное утепление стен 150+50, пол из ДСП QuickDeck, крыша из четырёх скатов 20° с ендовой под металлическое покрытие, отделка имитацией бруса. Полный рабочий проект (АР+КР) — 102 листа.
Сколько рук нужно
3–5 чел.
лёгкий деревянный каркас и панельная сборка — по силам малой бригаде
Сколько времени
~3–4 месяца
«сухая» стройка на сваях без бетона — быстро и почти в любой сезон
Насколько сложно
Средняя
панельная сборка проще рубки по месту, но нужны аккуратность, ендова и панорама — работа со спецами
Инструкция по шагам
11 этапов — от фундамента до сдачи. Каждый шаг — отдельная страница: что делать, что купить и каких ошибок не повторять.
- 01Подготовка и разметкаЧто за дом (одноэтажный каркасник со вторым светом, панельный домокомплект), климат Ленинградской области (снеговой III 180 кГс/м², ветровой II, −32 °C), разметка осей 1-9 / А-Ж, привязка контура 15,11×9,5 с выносом террасы.
- 02Свайное поле52 забивные ЖБ-сваи 150×150 длиной 3 м по осям 1-9 / А-Ж, включая опоры под террасу: забивка копром, контроль вертикали и отказа, вывод оголовков в один горизонт, рубероид под обвязку.
- 03Нижняя обвязкаДощатая рама из доски 45×145 в пакетах по оголовкам свай — заменяет бетонный ростверк: рубероид-отсечка, крепление болтом 10×140, узлы угловое/продольное/Т/Х, выверка по горизонту и диагоналям.
- 04Цокольное перекрытие и полЛаги 45×195 с шагом ~600 по обвязке, утеплитель 200 мм (≈25,9 м³), ветро- и пароизоляция, настил пола из шпунтованной ДСП QuickDeck 22 (≈129 м²), отдельное перекрытие террасы с террасной доской.
- 05Каркас стенПанельная сборка стен по стартовой доске: стойки 45×145 с шагом ~600, врезные укосины 45×95 (без OSB), оконные ригели, вторая верхняя обвязка (перехлёст ≤450), тёплые углы; панели наружных СН, внутренних ПР и перегородок ПРч.
- 06Потолочное перекрытие и мауэрлатБалки потолочного перекрытия 45×195 с шагом ~635 по несущим стенам (работают затяжками от распора), опорные прогоны, мауэрлат 45×145 под стропила; над кухней-гостиной перекрытия нет — второй свет.
- 07Фронтоны и второй светТреугольные фронтонные панели СНф из доски 45×145 по скату 20° (пролёт 8 м, высота в коньке 1456), каркас второго света высотой 4,46 м и панорамное остекление гостиной (ОК_08 2345×2548).
- 08Стропильная системаКрестовая крыша: основной двускат вдоль дома + перпендикулярный двускат над террасой, соединённые ендовой; стропила 45×195, накосные стропила и нарожники, запил под перемычку 45×145, уклон 20°.
- 09Кровельный пирог и покрытиеУтеплитель кровли 200 мм (≈11,7 м³), пароизоляция и ветро-влагозащита, вентзазор и обрешётка, металлическое покрытие (в проекте расходятся фальц и металлочерепица М20 — уточнить), металл ендовы, водосток (желоб ≈29 м). Скатов четыре, крупнейший 77,1 м².
- 10Утепление, защита и отделкаПерекрёстное утепление стен 150 в каркасе + 50 по бруску, пароизоляция и ветрозащита, вентзазор, отделка имитацией бруса 145/18 внутри (≈344 м²) и по фасаду (≈152 м²), натяжной потолок, монтаж окон и дверей.
- 11Ведомость материаловСколько нужно на дом: 52 ЖБ-сваи, пиломатериал по сечениям (доска 45×145 ≈12,6 м³, 45×195 ≈10,4 м³, 45×95, брусок 45×45), ДСП QuickDeck ≈129 м², утеплитель ≈94 м³, имитация бруса, окна и двери, металлическая кровля.
Забрать проект с собой
Чертежи и смета — бесплатно, навсегда. Удобно открыть с телефона прямо на участке. Попросим только войти по телефону — проект сохранится в вашем кабинете.
сегодня можно забрать ещё 2
Характеристики
Ориентиры проекта — точные значения в чертежах. «~» значит «примерно».
- Этажей
- 1 (со вторым светом над гостиной)
- Габарит по осям
- 9,5 × 15,11 м
- Площадь дома
- 112 м²
- Комнаты

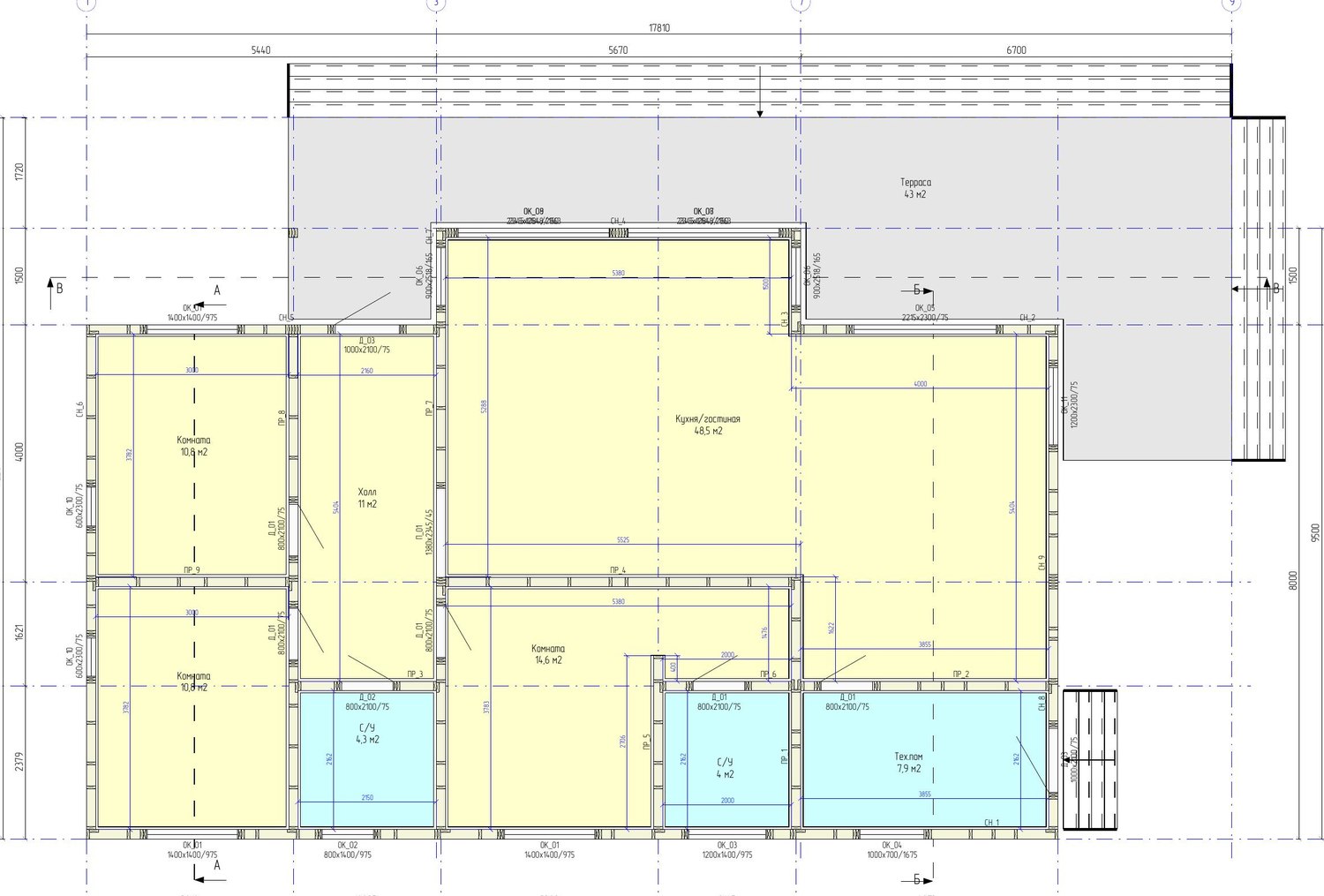

- кухня-гостиная 48,5 м² + 3 спальни, холл, 2 С/У, техпом
- Терраса
- крытая 43 м²
- Фундамент
- 52 забивные ЖБ-сваи 150×150 + дощатая обвязка
- Каркас
- панельный, доска 45×145 с врезными укосинами; перекрытия и стропила 45×195
- Утепление стен
- перекрёстное — 150 в каркасе + 50 по бруску
- Кровля
- 4 ската 20° с ендовой, металлическое покрытие (в проекте фальц/металлочерепица М20)
- Отделка
- имитация бруса внутри и по фасаду; потолок натяжной
- Листов в проекте
- 102 (АР + КР)
Что понадобится
В смете посчитано, что и сколько уйдёт. Что-то возьмёте у нас, остальное — подскажем, где взять. Покупать у нас никто не обязывает.
Пояснительная записка, ТЭП, планы, фасады, разрезы, аксонометрииПлан свайного поля (52 ЖБ-сваи), обвязка и её узлыЦокольное и потолочное перекрытия, мауэрлат, узлы перекрытийПоэлементные панели стен (СН/ПР/ПРч), фронтоны СНф, узлы стенСтропильная система по скатам, план крыши, разрезыКарты раскроя пиломатериала и листовых, спецификации свай, утеплителя, отделки, окон и дверей
