Фронтоны и второй свет
Коробка стен готова, мауэрлат лежит — достраиваем треугольники под крышу. Фронтон — это торцовая стена под скатами, зашивающая пространство от верха стен до конька. Здесь фронтоны идут готовыми панелями (в проекте — СНф): треугольные щиты из доски 45×145 с наклонной верхней гранью под уклон крыши. Отдельная и главная особенность дома — второй свет над кухней-гостиной: там нет потолка, а передняя стена уходит вверх до конька и раскрыта панорамным остеклением.
Фронтоны и второй свет (лист 16 — вид, 25/27/29/31 — чердачные стены, 61-63 — панели СНф/ПРчп)
- Фронтонные панели СНф — доска 45×145 (+укосина 45×95), треугольник по скату.

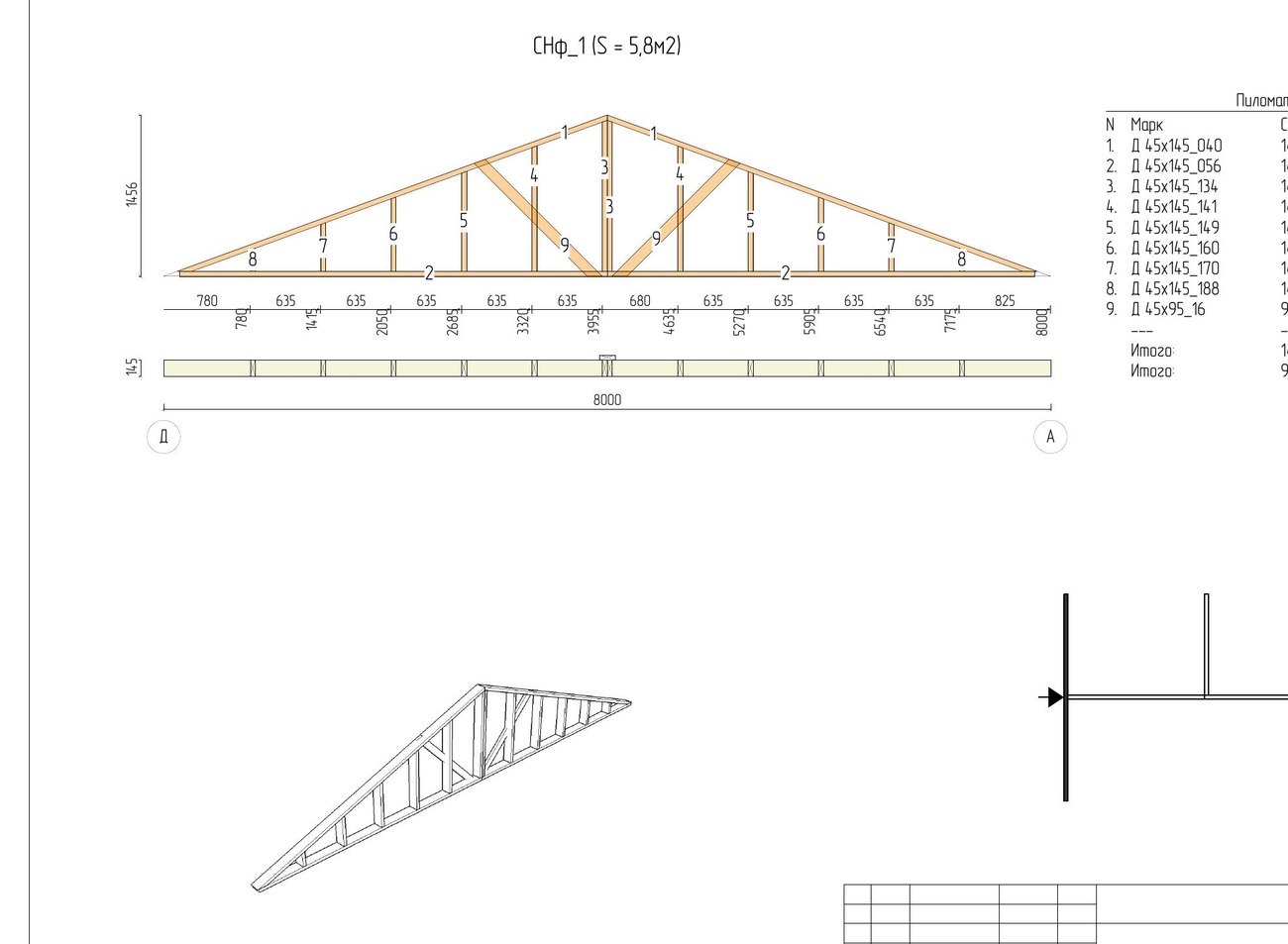

- Геометрия фронтона СНф_1: пролёт 8000 мм, высота в коньке 1456 мм — это ровно уклон 20° (1456 / 4000 = tg 20°).
- Второй свет: высота гостиной до 4460 мм; передняя стена несёт панорамное остекление — окна ОК_08 2345×2548 (×2), ОК_05 2215×2300, портал П_01 1380×2345.
- Утеплитель фронтонов (стены чердака): У150 — ≈ 2,35 м³.
Как треугольник подтверждает уклон
Полезная проверка «на пальцах»: фронтон — прямоугольный треугольник с основанием во всю ширину (8000, то есть по 4000 в каждую сторону от конька) и высотой 1456 в коньке. Отношение высоты к половине основания 1456 / 4000 = 0,364 — это тангенс 20°. Значит скаты крыши точно 20°, и фронтон, мауэрлат и будущие стропила должны сойтись в этот угол. Если панель фронтона встала, а стропило «не ложится» — ищи ошибку в мауэрлате или коньке, а не в панели.
Второй свет — что это и зачем
Над кухней-гостиной перекрытия нет: потолок поднимается по скатам до самого конька (высота до 4,46 м), а торцовая стена превращается в стеклянный фронтон. Это даёт светлую высокую гостиную — и это же главная сложность узла: стена высокая, тяжёлое остекление, ветровая нагрузка. Поэтому проёмы под панорамные окна усилены стойками и ригелями прямо в панели, а сам монтаж больших стёкол — работа для специалистов.
Погодное окно
Погодное окно
Фронтоны ставят перед стропилами и стараются сразу закрыть контур под крышу. Панорамные окна лучше монтировать, когда крыша уже держит воду, — но проёмы под них подготовить и защитить плёнкой нужно на этом этапе, чтобы гостиную не заливало.
Как делаем
- Подними фронтонные панели СНф на мауэрлат/верх стен по торцам под скатами, выставь по центру (конёк) и вертикали.
- Закрепи фронтоны к стенам и между собой; врежь укосины 45×95 — фронтон высокий и парусит на ветру.
- Собери каркас второго света: высокие стойки передней стены гостиной и обрамление панорамных проёмов (ригели, доборные стойки под ОК_08 / ОК_05 / портал).
- Проверь плоскость и вертикаль — верх фронтонов и передней стены должен точно попадать в линию конька и скатов.
- Защити проёмы плёнкой до монтажа остекления.
Хитрость с площадки — панорамные окна заказывай заранее и меряй по факту
Большие стеклопакеты (2345×2548) делают под заказ неделями и везут аккуратно. Сними фактические размеры собранных проёмов и только тогда заказывай стекло — по чертежу проём может «гулять» на сборке, а такое окно подрезать нельзя.
Точка невозврата — геометрия конька и проёмов панорамы
Что потом не переделать
Линию конька (её задают фронтоны) и размеры панорамных проёмов. Кривой фронтон уведёт весь конёк и стропила; ошибка в проёме — и дорогое окно не встанет. Выверь вертикали и центр фронтонов, зафиксируй фактические размеры проёмов до заказа стекла и монтажа стропил.
Частые ошибки
- Фронтон завален по вертикали — конёк уходит, скаты не сходятся.
- Не врезаны укосины во фронтон — высокий щит парусит и расшатывается.
- Заказали панораму по чертежу, а не по факту — окно не влезло в проём.
- Проёмы не защитили — дождь заливает открытую гостиную.
Контроль и приёмка
Контроль фронтонов и второго света0 из 5
Что дальше
Фронтоны стоят, контур замкнут под крышу. Следующий этап — Стропильная система: собираем четыре ската 20° с ендовой над террасой.
