Потолочное перекрытие и мауэрлат

Стены стоят и связаны — накрываем их сверху. Потолочное перекрытие — это балки 45×195, уложенные по несущим стенам: они держат утеплённый потолок и работают затяжками, стягивая стены, чтобы крыша их не распирала. Поверх стен по контуру кладём мауэрлат из доски 45×145 — опорный брус, на который потом сядут стропила. Важная особенность дома: над кухней-гостиной перекрытия нет — там «второй свет», и потолок пойдёт прямо по скатам крыши.

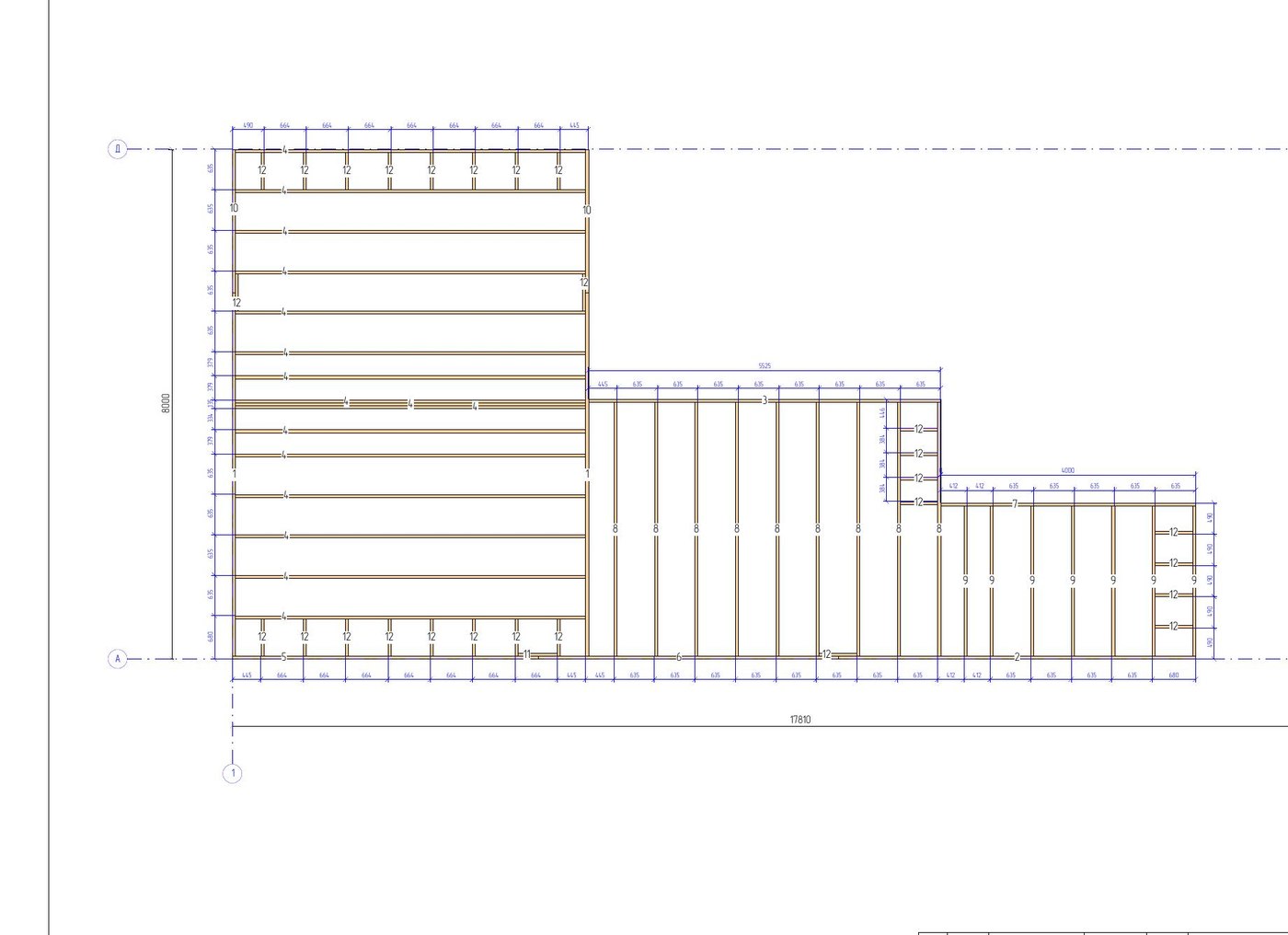

Перекрытие и мауэрлат (лист 35 — балки/прогоны, 36 — перекрытие, 37 — мауэрлат)

• Балки перекрытия — доска 45×195, шаг ≈ 635 мм по несущим стенам.
• Опорные прогоны — доска 45×195 (там, где балки перекрывают большой пролёт).
• Мауэрлат — доска 45×145 по верху стен (опора стропил).
• Второй свет: над кухней-гостиной 48,5 м² перекрытия нет — потолок по крыше (натяжной, ≈53 м²).
• Утеплитель потолка: У200 — 200 мм, ≈ 15,4 м³; потолок снизу — натяжной (≈77 м² по перекрытию).

Зачем балки работают затяжками

Двускатная крыша давит на стены не только вниз, но и враспор — пытается развести их в стороны. Балки потолочного перекрытия, опираясь на противоположные стены, стягивают их и гасят этот распор. Поэтому балки нельзя «недокрепить» к стенам: узел балка↔стена — силовой. А там, где перекрытия нет (второй свет), распор гасят иначе — затяжками и коньковым узлом самой стропильной системы (об этом на этапе стропил).

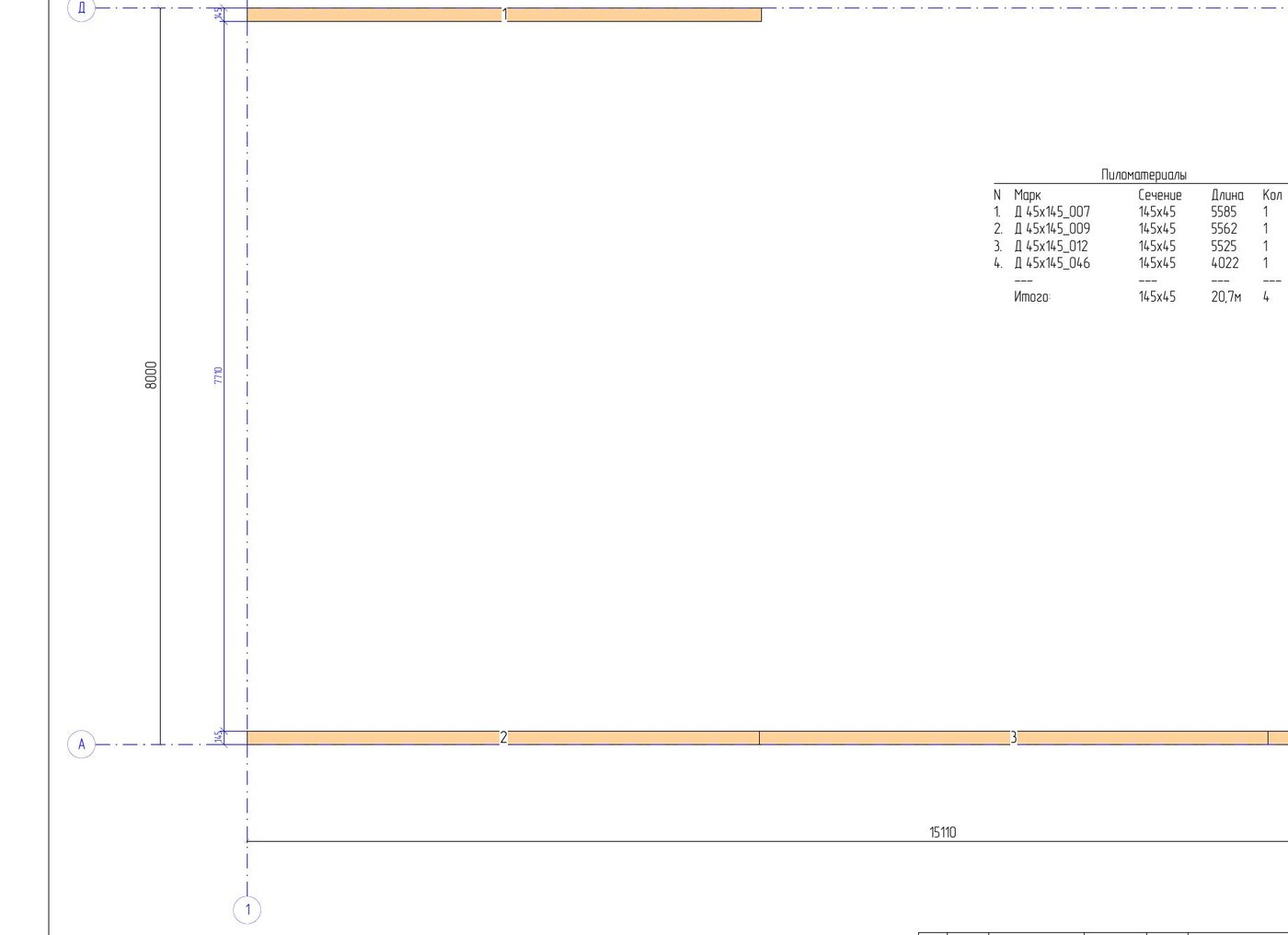

Мауэрлат — опора стропил

Мауэрлат (доска 45×145) кладут по верху наружных стен, по второй верхней обвязке, и надёжно крепят. Он распределяет нагрузку от стропил на стену и даёт ровную линию опоры под весь скат. Ровность мауэрлата = ровность крыши.

Погодное окно

Погодное окно

Как только легло перекрытие и мауэрлат — дом близок к тому, чтобы выйти под крышу. Не тяни: открытая коробка с перекрытием быстро копит воду в утеплителе стен. Утеплитель потолка укладывай уже под готовой кровлей или сразу закрывай пароизоляцией и плёнкой.

Как делаем

1. Уложи опорные прогоны 45×195 там, где балки идут через большой пролёт (лист 35).
2. Смонтируй балки перекрытия 45×195 с шагом ~635 по несущим стенам (лист 36), крепи к обвязке стен по правилу гвоздей (для 195 мм — 4 гвоздя в торец).
3. Оставь проём второго света над кухней-гостиной — там балок нет.
4. Уложи мауэрлат 45×145 по верху наружных стен, выверь его в горизонт и закрепи к обвязке.
5. Проверь плоскость верха перекрытия и мауэрлата — по ней встанет стропильная система.

Хитрость с площадки — настил-времянка по балкам

Кинь по балкам перекрытия временный настил из нескольких досок — по нему безопасно и удобно монтировать стропила и подавать материал наверх. Только не крепи его насмерть: он временный, потом пойдёт в дело.

Точка невозврата — узел балка↔стена и горизонт мауэрлата

Что потом не переделать

Крепление балок к стенам (это затяжки от распора) и горизонт мауэрлата. Слабый узел — крыша со временем разведёт стены; кривой мауэрлат — вся крыша ляжет волной. Проверь узлы и плоскость до стропил.

Частые ошибки

• Балки слабо связаны со стенами — не работают на распор, стены «поедут».
• Перепутан шаг балок — потолок провисает, утеплитель ложится с щелями.
• Мауэрлат не в горизонт — крыша волной, стропила разной высоты.
• Зашили второй свет по ошибке — потеряли главную «фишку» дома (высокую гостиную).

Контроль и приёмка

Контроль потолочного перекрытия0 из 5

• Уложены опорные прогоны 45×195 на больших пролётах
• Балки перекрытия 45×195 с шагом ~635, узлы к стенам затянуты
• Оставлен проём второго света над кухней-гостиной
• Мауэрлат 45×145 уложен и выверен в горизонт по всему контуру
• Плоскость верха проверена под стропильную систему

Что дальше

Перекрытие и мауэрлат готовы. Следующий этап — Фронтоны и второй свет: собираем фронтонные панели и каркас под панорамное остекление высокой гостиной.
