Цокольное перекрытие и пол
По готовой обвязке собираем платформу пола — ту ровную поверхность, на которую встанут панели стен. Это «пирог» из лаг, утеплителя и настила: лаги 45×195 укладываем по обвязке с частым шагом, между ними — 200 мм утеплителя, снизу защищаем от ветра, сверху от пара, и зашиваем всё шпунтованной ДСП QuickDeck 22. Отдельно, тем же уровнем, набираем перекрытие под открытую террасу — но с настилом из террасной доски.

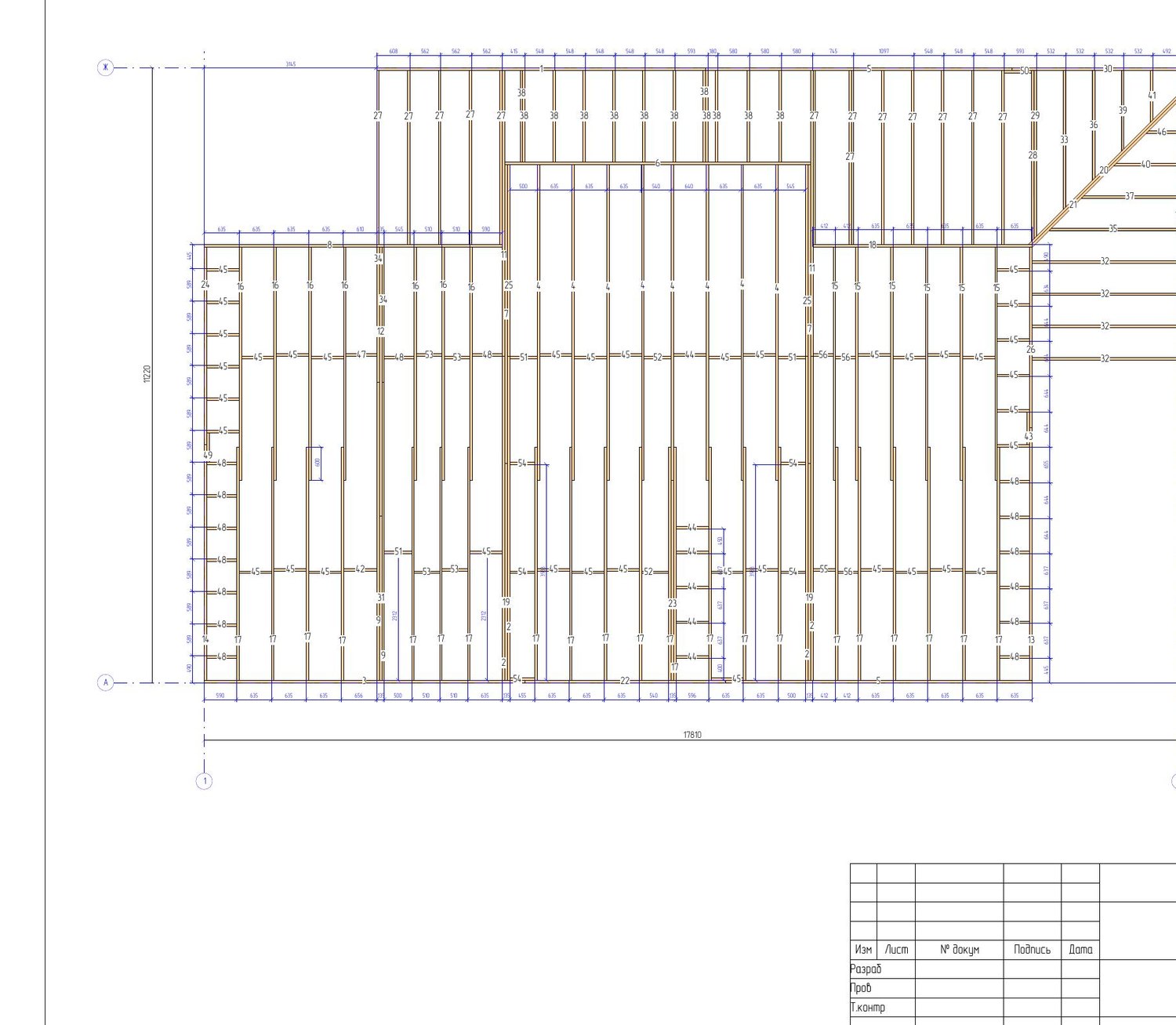

Цокольное перекрытие (лист 34 — каркас, лист 38 — узлы, стр.96 — спецификации)
- Лаги: доска 45×195, шаг ≈ 590–635 мм по обвязке (56 деталей по раскрою).
- Утеплитель: У200 — 200 мм между лаг, объём ≈ 25,9 м³.
- Настил пола: ДСП Quick Deck 22 (влагостойкая шпунтованная), ≈ 129,4 м².
- Защита: ветрозащита снизу (В2, по проекту ≈ 258,8 м² с нахлёстами), пароизоляция сверху под настил.
- Терраса: своё перекрытие по лагам + настил террасной доской (хвоя, вельвет 36 мм, ≈ 44,4 м²).
Почему частый шаг и толстый утеплитель
Пол над продуваемым подпольем — это и опора мебели, и главный барьер от холода снизу. Поэтому лаги ставят часто (шаг ~600), чтобы пол не прогибался, а высоты лаги 195 мм хватает и на прочность, и на то, чтобы уложить 200 мм утеплителя (минеральная вата — типовой выбор для каркаса) — под климат Ленинградской области (−32 °C) это правильная толщина. Настил из шпунтованной ДСП сразу даёт ровное жёсткое основание — по нему можно ходить и собирать стены.

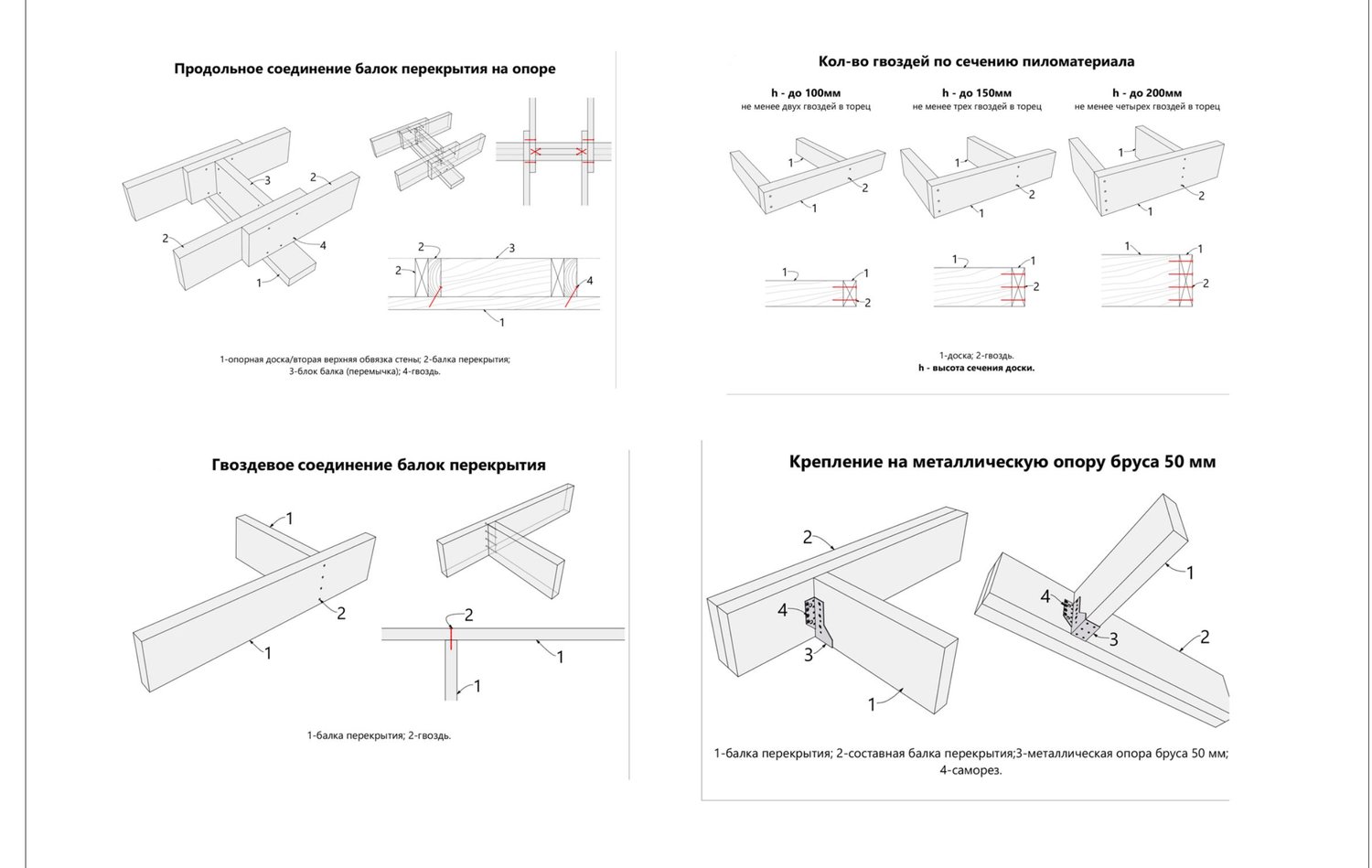

Узлы: как крепят балки
Правило гвоздей по высоте сечения (лист 38)
Балки и лаги сплачивают и крепят гвоздями, и число гвоздей в торец зависит от высоты доски:
- высота до 100 мм — не менее 2 гвоздей;
- до 150 мм — не менее 3;
- до 200 мм — не менее 4.
Наши лаги 195 мм — значит 4 гвоздя в торец. Балки на опоре стыкуют продольным узлом через блок-балку (перемычку), а составные балки можно ставить на металлическую опору (башмак) с саморезами.
Погодное окно
Погодное окно
Утеплитель и ДСП боятся воды: не открывай утеплённое перекрытие под дождь. Работай так, чтобы уложенный слой в тот же день был закрыт пароизоляцией и настилом, либо укрыт плёнкой. Мокрая ДСП разбухает по шпунту — потом пол «горбит».
Как делаем
- Уложи лаги 45×195 по обвязке с шагом ~600 по всей площади дома (лист 34) — контролируй горизонт каждой лаги.
- Закрепи лаги к обвязке гвоздями/на металлические опоры; сплачивай составные балки по правилу «4 гвоздя на 200 мм».
- Подшей снизу ветрозащиту и черновой настил/подшивку — на них ляжет утеплитель (чтобы не выпадал в подполье).
- Уложи утеплитель 200 мм (У200) между лаг плотно, без щелей и мостиков холода.
- Настели пароизоляцию поверх лаг и утеплителя, проклей нахлёсты.
- Зашей пол ДСП QuickDeck 22 по шпунту, крепи к лагам — получаешь ровную платформу.
- Собери перекрытие террасы тем же уровнем, но вместо ДСП настели террасную доску с зазорами (терраса открытая, вода должна уходить).
Приспособление — распорки-«калибр» шага лаг
Нарежь пару брусков длиной ровно в просвет между лагами (шаг минус толщина доски) и вставляй их как шаблон при укладке — шаг получается одинаковый без постоянного промера рулеткой, и утеплитель потом встаёт впритык без щелей.
Точка невозврата — пирог и горизонт пола
Что потом не переделать
Утеплитель и пароизоляцию под настилом. Как только зашил ДСП — слой не поправишь: пропущенная пароизоляция или щель в утеплителе останутся «мостиком холода» и точкой конденсата на весь срок. И держи горизонт лаг: волна пола протянется в стены. Проверь всё до зашивки.
Частые ошибки
- Лаги без выверки горизонта — пол волной, мебель «гуляет».
- Щели в утеплителе — холодный пол и промерзание по линиям лаг.
- Перепутали стороны мембран — пар идёт не туда, утеплитель мокнет.
- ДСП намокла до укладки — шпунт разбух, пол вздулся.
- Террасу зашили сплошь без зазоров — вода стоит, доска гниёт.
Контроль и приёмка
Контроль цокольного перекрытия0 из 6
Что дальше
Платформа пола готова и ровная. Следующий этап — Каркас стен: поднимаем панельные щиты наружных и внутренних стен по сборочным листам.
