Нижняя обвязка по сваям

Сваи стоят и выведены в горизонт — теперь связываем их головы в единую жёсткую раму. Нижняя обвязка из доски 45×145 ложится по оголовкам свай по всем осям и заменяет бетонный ростверк: она передаёт нагрузку от стен на сваи и задаёт точную геометрию, на которой соберётся весь дом. Доски идут не по одной, а пакетами (сплочённые по 2-3 в ряд), образуя прочные балки периметра и промежуточные линии под будущие лаги пола.

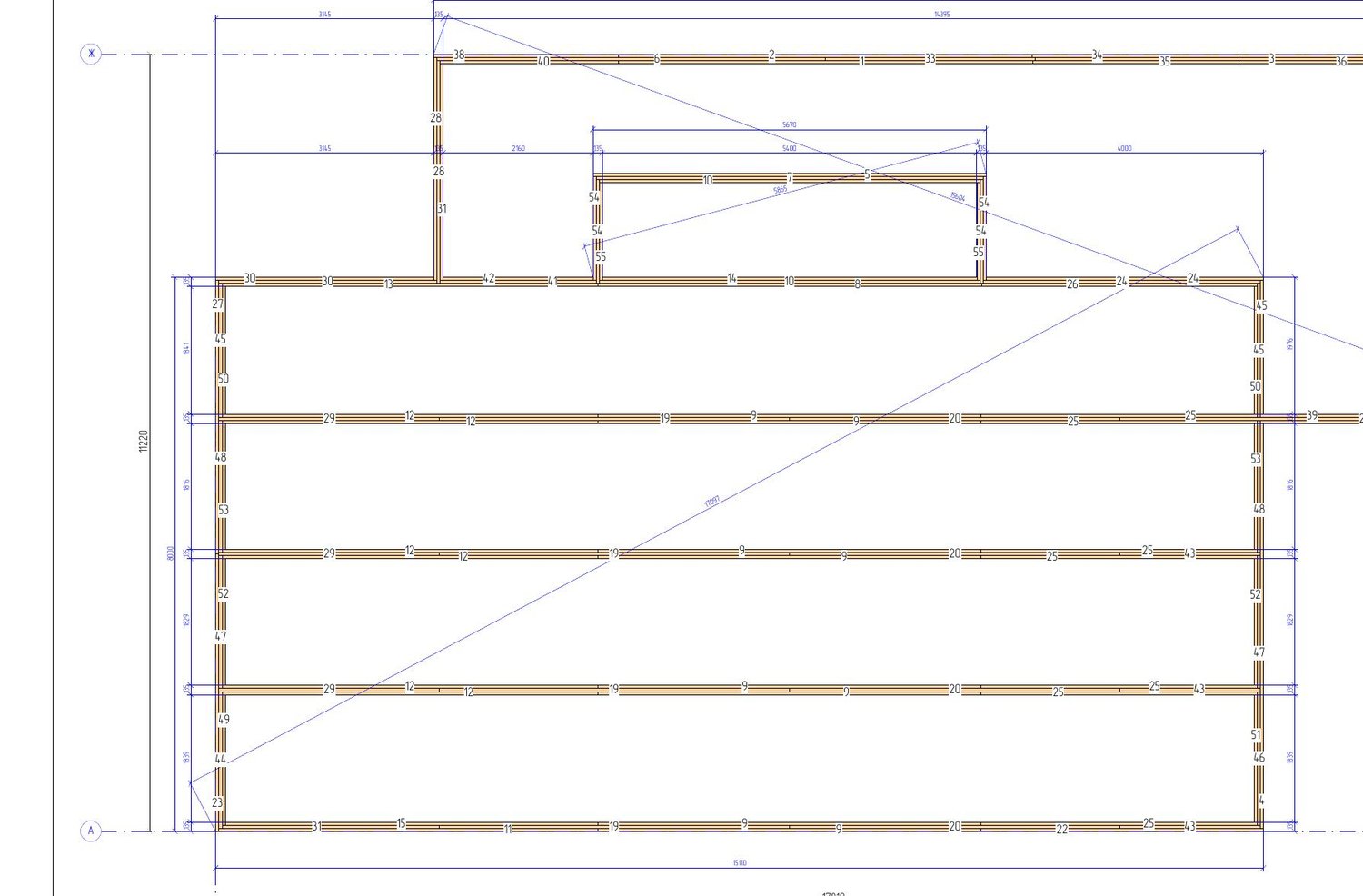

Обвязка (лист 32 — каркас обвязки, лист 33 — узлы)

• Материал: доска 45×145 (та же, что пойдёт на стойки), длины до 6 м; сплачивается в пакеты.
• Геометрия: замкнутый контур по осям — общий габарит с выносом террасы 17 810 × 11 220 мм (основной объём 15 110 по осям 1-8); внутри — продольные линии обвязки/лаг.
• По сваям: на оголовок — рубероид-отсечка, сверху доска, крепление к оголовку болтом сантехническим 10×140 (DIN 571) с шайбой.
• Узлы стыковки досок: угловое, продольное, Т-образное, Х-образное соединения; пакет сплачивается гвоздями.

Почему дощатая обвязка, а не бетон

На сваях ростверк можно сделать бетонным, но в «сухом» каркаснике его роль берёт на себя дощатая рама: она легче, собирается сразу и без мокрых процессов, а прочность даёт сплочённый пакет досок и правильные узлы соединений. Главное — уложить её строго по горизонту и в прямоугольник: обвязка — это «нулевая» плоскость всего дома.

Тот же приём — в других наших каркасниках

Дощатая обвязка вместо бетонного ростверка — типовое решение «сухой» стройки на сваях. Так же собрана обвязка в проектах каркасный дом 7×8 (винтовые сваи) и барнхаус 6,5×12,5 (буронабивные сваи) — меняется тип свай, но принцип рамы из доски по оголовкам один.

Узлы: как стыкуются доски

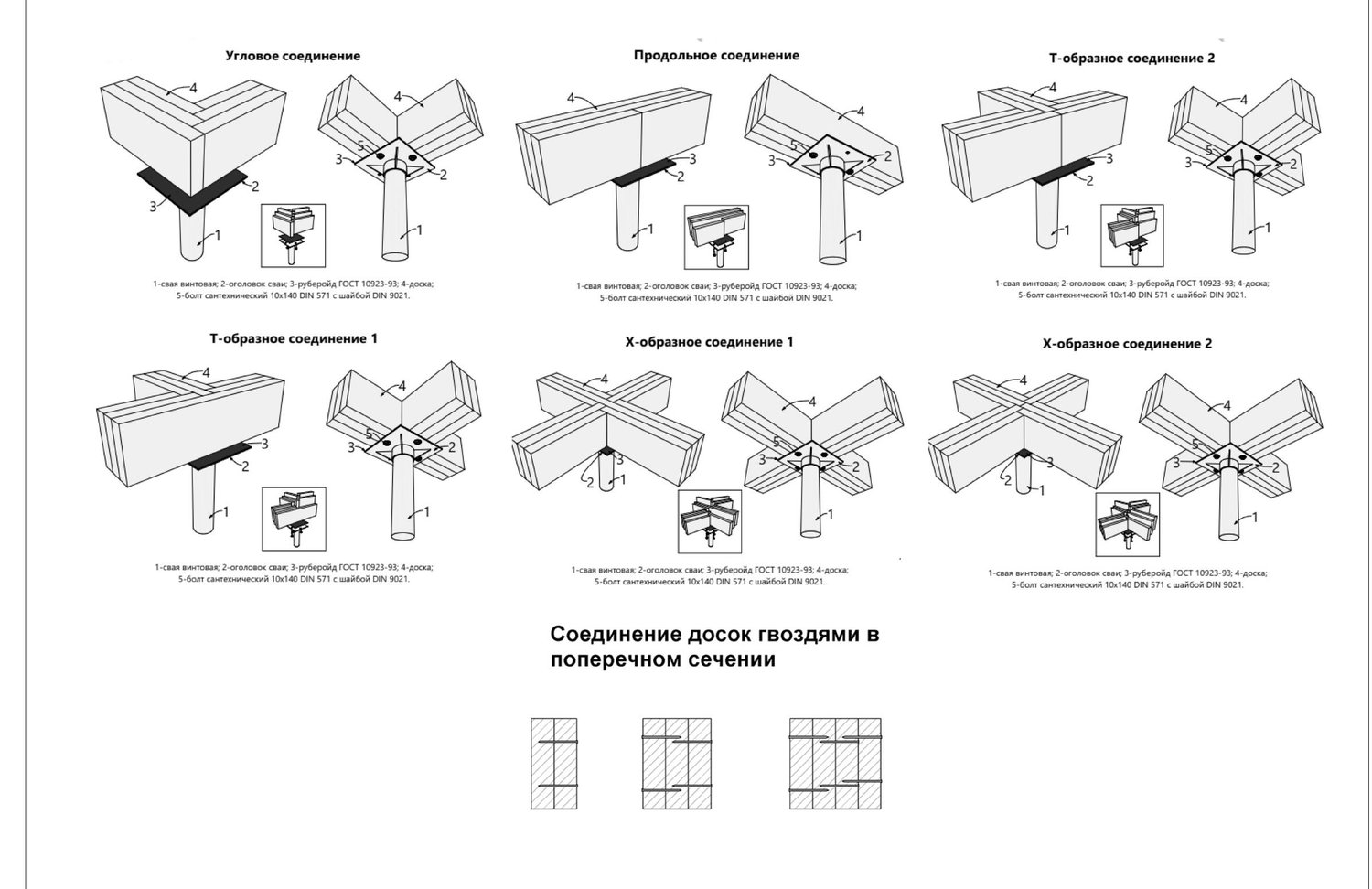

Шесть типовых соединений (лист 33)

Доски обвязки соединяются по месту разными узлами в зависимости от того, как сходятся линии:

• Угловое — на углу контура;
• Продольное — наращивание доски по длине в одну линию;
• Т-образное (2 варианта) — примыкание внутренней линии к наружной;
• Х-образное (2 варианта) — пересечение линий.

Под каждым узлом на оголовке — рубероид, доски сплочены гвоздями «вперехлёст» (см. схему «соединение досок гвоздями в поперечном сечении»).

Погодное окно

Погодное окно

Обвязку удобно делать сразу после свай, в любой сухой день. Пиломатериал — сухой; уложенную обвязку до перекрытия лучше не держать открытой под затяжными дождями. Рубероид-отсечку не пропускай даже в сухую погоду: это защита дерева от влаги бетона и грунта на весь срок службы.

Как делаем

1. Разложи рубероид на оголовки всех свай — отсечка между бетоном сваи и деревом.
2. Собери контур из доски 45×145 по осям: наружная рама 15,11×9,5 + вынос террасы. Стыкуй доски продольным и угловым узлами.
3. Сплоти доски в пакеты гвоздями по схеме узла — так линия обвязки становится жёсткой балкой.
4. Смонтируй внутренние линии обвязки (Т- и Х-образные узлы) — они лягут под несущие стены и лаги пола.
5. Прикрепи обвязку к оголовкам болтами 10×140 с шайбой.
6. Выверь раму: горизонт по нивелиру, прямоугольность — по равным диагоналям.

Приспособление — проверка диагоналей большой рамы

У рамы 15×9 м на глаз прямоугольность не поймать. Натяни шнур по диагоналям из угла в угол и сравни две диагонали рулеткой 30 м — должны быть равны. Разница даже в пару сантиметров на таком размере означает «ромб», который потом уведёт все стены.

Точка невозврата — горизонт и прямоугольник обвязки

Что потом не переделать

Плоскость и геометрия обвязки. Всё, что выше — перекрытие, панели стен, крыша — встаёт от этой рамы. Криво лёгшая обвязка = волна по полу и заваленные стены. Выведи горизонт и равные диагонали до монтажа перекрытия.

Частые ошибки

• Забыли рубероид под доску — дерево гниёт от контакта с бетоном.
• Доски не сплочены в пакет — линия обвязки играет под нагрузкой.
• Рама «ромбом» — не сверили диагонали, стены уйдут за обвязкой.
• Слабое крепление к оголовкам — обвязку сдвигает при монтаже стен.

Контроль и приёмка

Контроль обвязки0 из 5

• На все оголовки уложена отсечка рубероидом
• Контур обвязки 45×145 собран по осям, доски сплочены в пакеты
• Смонтированы внутренние линии обвязки под стены и лаги
• Обвязка закреплена к оголовкам болтами 10×140
• Выверены горизонт (нивелир) и прямоугольность (равные диагонали)

Что дальше

Обвязка — ровная жёсткая рама по сваям. Следующий этап — Цокольное перекрытие: укладываем лаги, утепляем и настилаем платформу пола из ДСП QuickDeck, под которую встанут стены.
