Стропильная система

Контур замкнут — ставим крышу. Она здесь крестовая: основной двускат идёт вдоль дома (15 м), а над террасой к нему перпендикулярно пристроен второй двускат. Там, где скаты встречаются, образуется ендова — внутренний угол-желоб, по которому стекает вода с двух крыш сразу. Все скаты — под уклоном 20°, стропила — доска 45×195. Ендова и её узлы — самое ответственное место всей крыши.

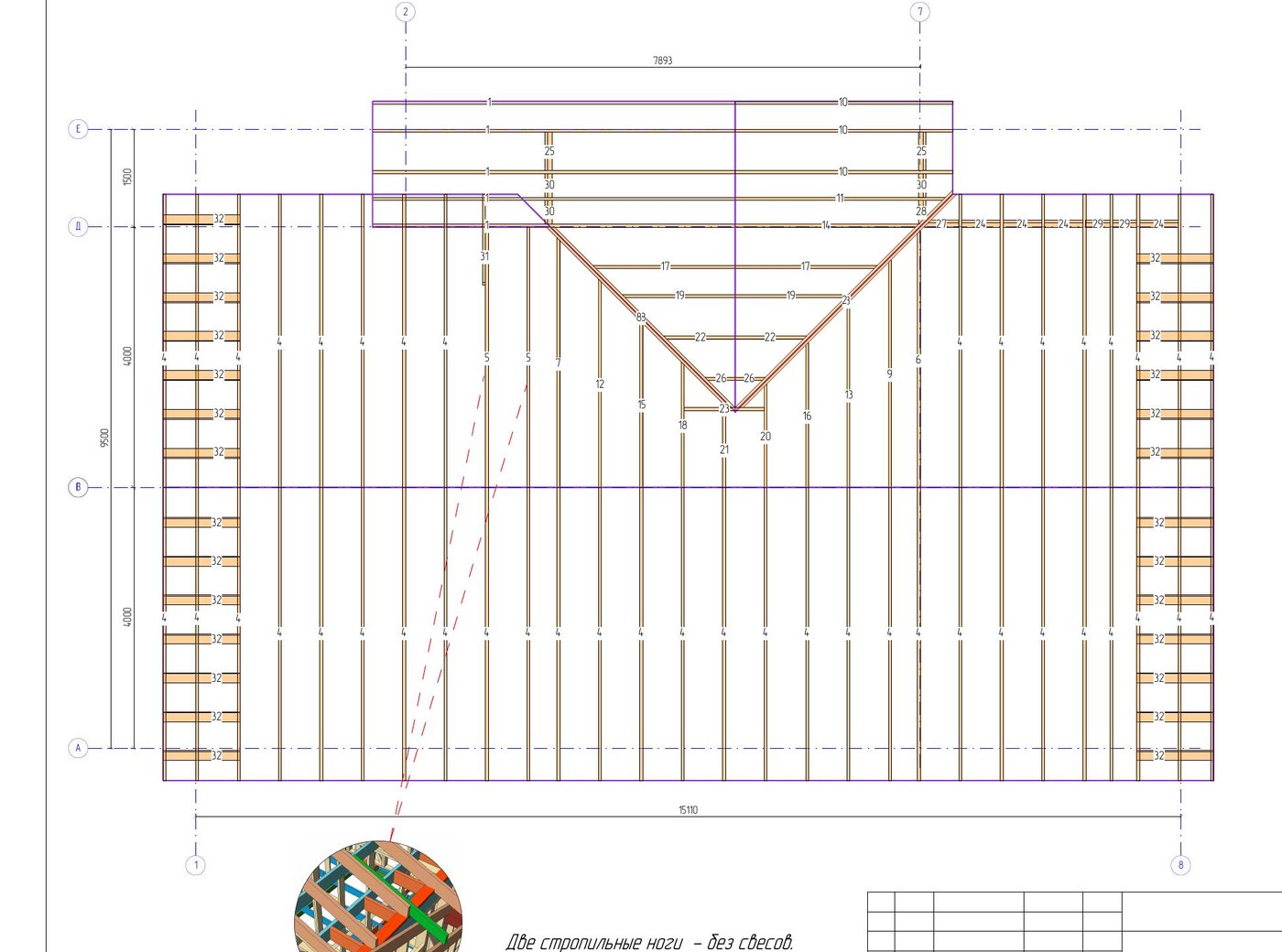

Стропильная система (листы 17-18 — виды, 66 — общий план, 67-70 — по скатам, 75-77 — разрезы)

• Стропила — доска 45×195, уклон всех скатов 20°.

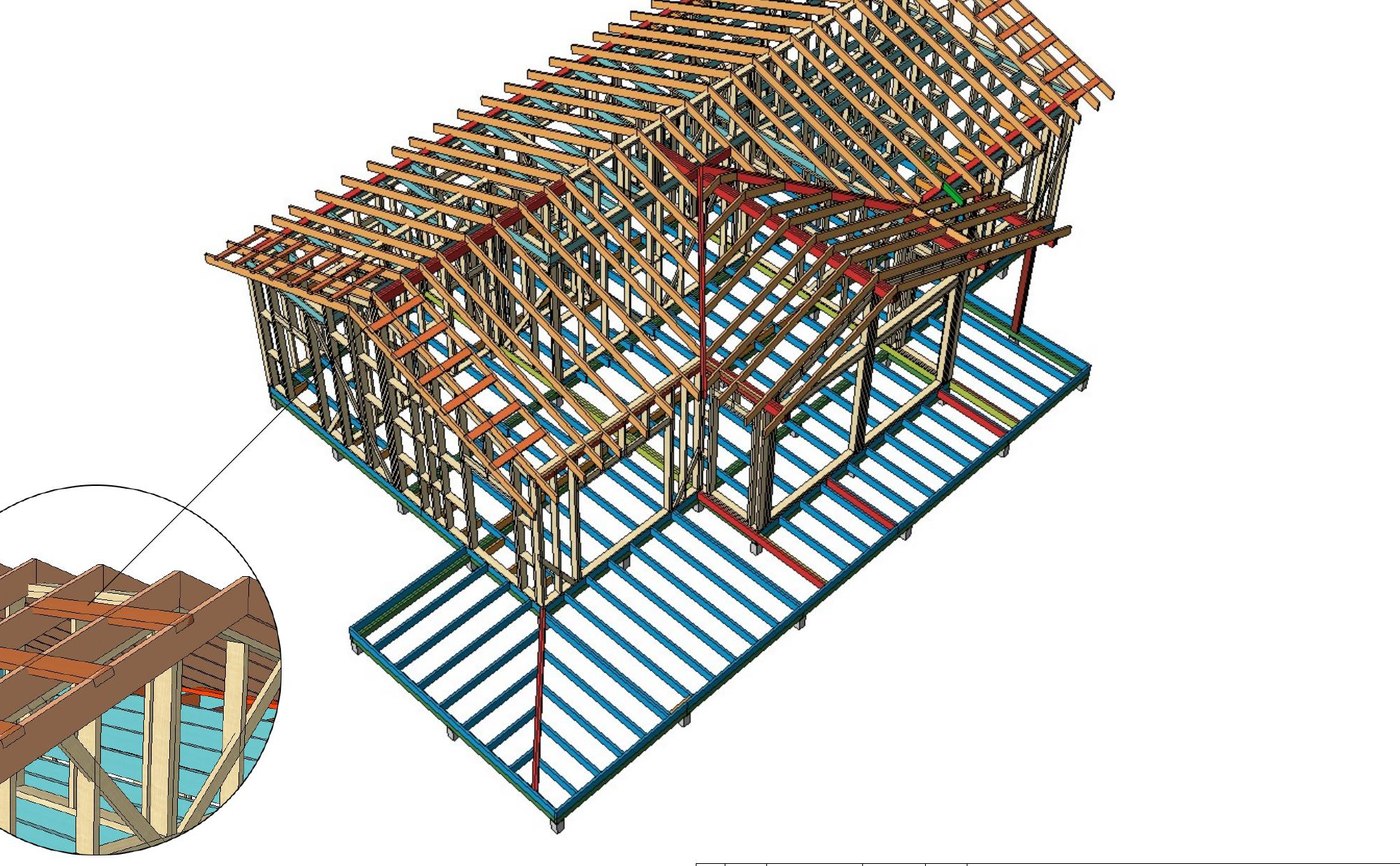

• Форма крыши: основной двускат вдоль осей 1-8 + перпендикулярный двускат над террасой (оси 2-7), соединённые ендовой.
• Ендова собирается на накосных (диагональных) стропилах, к ним крепятся укороченные нарожники.
• Перемычки/прогоны — доска 45×145; в стропильной ноге делается запил под перемычку 45×145 (примечание л.17).
• Узел ендовы: «две стропильные ноги — без свеса» (примечание л.18).

Что такое ендова и почему это сложно

Когда две двускатные крыши встречаются под углом, на их пересечении получается ендова — вогнутый жёлоб. По нему идёт удвоенный поток воды и снега, поэтому:

• вдоль ендовы ставят усиленные накосные (диагональные) стропила — они длиннее и работают тяжелее обычных;
• к ним враспор крепят короткие нарожники (обрезки стропил от ендовы до конька/мауэрлата);
• в узле ендовы две стропильные ноги идут без свеса (примечание проекта) — иначе они бы столкнулись с соседним скатом.

Ендова — главный источник протечек в неумелых руках. Её геометрию и герметизацию делают особенно тщательно (гидроизоляция и металл ендовы — на этапе кровли).

Работа на высоте — где нужен профи

Стропилка идёт на высоте, с тяжёлыми длинными досками и сложным узлом ендовы. Новичку честно: накосные стропила и ендову доверь опытному кровельщику-плотнику, оставь себе подачу материала, разметку и приёмку. Ошибка в ендове — это протечки на весь срок службы дома.

Погодное окно

Погодное окно

Стропила ставят по сухой погоде и сразу закрывают гидроизоляцией — открытый утеплитель второго света и потолка нельзя мочить. Планируй так, чтобы за стропилами без разрыва шла подкровельная плёнка и обрешётка.

Как делаем

1. Проверь мауэрлат и фронтоны — плоскость опоры и линия конька заданы (этапы 06-07).
2. Выставь коньковый прогон основного двуската, закрепи на фронтоны/стойки.
3. Установи рядовые стропила 45×195 основного ската с проектным шагом, с запилом (врубкой) на мауэрлат и запилом под перемычку 45×145.
4. Собери перпендикулярный двускат над террасой тем же уклоном 20°.
5. Смонтируй накосные стропила ендовы в местах пересечения скатов; в узле — две ноги без свеса.
6. Заполни нарожниками — короткими стропилами от ендовы до конька и мауэрлата.
7. Выверь плоскости скатов (шнур по стропилам) — под обрешётку и металлическое покрытие нужна ровная поверхность.

Приспособление — шаблон стропила и разметка запила

Первое стропило подгони по месту, проверь примыкание к мауэрлату и коньку, и сделай из него шаблон: по нему размечай запилы (врубку на мауэрлат и запил под перемычку 45×145) на всех рядовых ногах. Так весь скат получается в одной плоскости без подгонки каждой ноги.

Точка невозврата — ендова и плоскость скатов

Что потом не переделать

Узел ендовы и ровность скатов. Криво собранная ендова течёт, а «волна» по стропилам вылезет буграми на металлической кровле (особенно на гладком фальце видна каждая неровность). Выведи накосные стропила и плоскости скатов точно до обрешётки и покрытия.

Частые ошибки

• Ендова собрана «на глаз» — узел не сходится, будущая протечка.
• Забыли запил под перемычку 45×145 — стропило не садится на узел.
• Стропила разной высоты/плоскость волной — металл ляжет буграми.
• Свес там, где по проекту его нет — ноги ендовы упираются в соседний скат.

Контроль и приёмка

Контроль стропильной системы0 из 5

• Коньковые прогоны выставлены, уклон скатов 20°
• Рядовые стропила 45×195 с запилами на мауэрлат и под перемычку 45×145
• Собран перпендикулярный двускат над террасой
• Накосные стропила ендовы смонтированы, в узле — без свеса
• Установлены нарожники, плоскости скатов выверены под кровельное покрытие

Что дальше

Стропила стоят, скаты в плоскости. Следующий этап — Кровля: пирог с утеплением, подкровельная плёнка, обрешётка и металлическое покрытие с водостоком.
