Свайное поле
Оси размечены — ставим дом на опоры. Фундамент здесь свайный (общее устройство и виды — свайный фундамент): 52 забивные железобетонные сваи сечением 150×150 мм, длиной 3 м (в спецификации — «300», это в сантиметрах). Сваи стоят рядами по всем осям 1-9 / А-Б-В-Д-Е-Ж, включая опоры под вынос террасы. Забивная свая — это готовый бетонный стержень, который вбивают в грунт копром (сваебойной установкой) до плотных слоёв; она не боится пучения, потому что опирается ниже глубины промерзания.

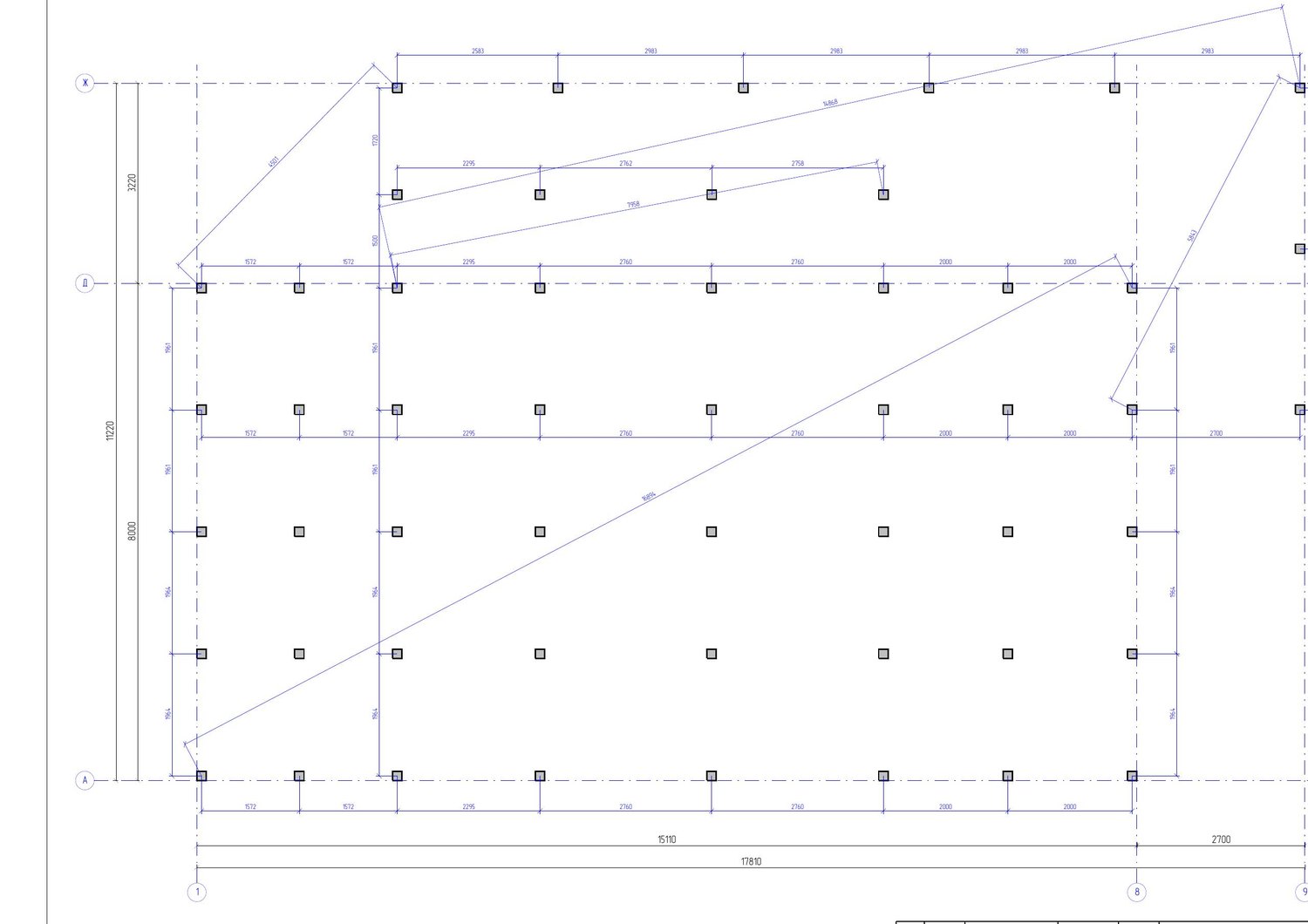

Свайное поле (лист 23 — план фундамента, стр.96 — спецификация)
- Сваи: ЖБ (железобетонные) забивные, 150×150 мм, длина 3 м, маркировка ЖБ_01…ЖБ_52.
- Количество: 52 шт (подтверждено дважды — планом фундамента и спецификацией материалов).
- Расстановка: по осям 1-9 (шаг вдоль ≈ 1,6–3,0 м) и поперечным А-Б-В-Д-Е-Ж; отдельные сваи держат вынос террасы за ось 8.
- Верх свай выводится в один горизонт под нижнюю обвязку; под доску обвязки — отсечка рубероидом.
Почему это не «народный» этап
Забивку ЖБ-свай делает спецтехника с оператором — копёр весит тонны, и от точности этого этапа зависит весь дом. Новичку здесь роль заказчика-контролёра: обеспечить разметку, принять работу по вертикали и отметкам. Сам процесс забивки отдай подрядчику с сваебойной установкой.
Что за свая и почему забивная
Забивная ЖБ-свая — армированный бетонный брус 150×150 с заострённым концом. Её вбивают ударами молота копра, пока она не встанет на плотный грунт и не перестанет «идти» от ударов — это называется отказ (свая за серию ударов погружается на считанные миллиметры). Такой фундамент:
- не зависит от промерзания — нагрузка передаётся ниже, дом не «выдавливает» зимой;
- сразу несущий — не нужно ждать набора прочности, как у бетонной ленты;
- чистый — почти без земляных работ и грязи на площадке.
Погодное окно
Погодное окно
Забивать сваи можно круглый год, в том числе по мёрзлому грунту (иногда даже удобнее — техника не вязнет). Главное — обеспечить подъезд копру и вынести разметку так, чтобы техника её не затоптала.
Как делаем
- Проверь разметку осей и вынеси точки каждой сваи от шнуров обноски — по плану поля (лист 23).
- Подрядчик забивает сваи копром по точкам: строго вертикально, до проектной отметки или до отказа.
- Контролируй вертикаль каждой сваи уровнем на двух гранях по ходу забивки — кривую сваю потом не выправить.
- Выведи головы свай в один горизонт: сваи, ушедшие глубже/мельче, подрубают или наращивают оголовком так, чтобы верх всех опор лёг в одну плоскость по нивелиру.
- Устрой оголовки и отсечку: на подготовленный верх сваи — оголовок, под будущую доску обвязки — рубероид (ГОСТ 10923-93) как отсечная гидроизоляция между бетоном и деревом.
Хитрость с площадки — заказывай забивку заранее
Изготовление ЖБ-свай и аренда копра — это очередь и логистика (сваи тяжёлые, везут спецтранспортом). Согласуй дату забивки заранее и прими сваи по документам (бетон, армирование, длина 3 м) — брак проще вернуть до забивки, чем менять сваю в поле.
Точка невозврата — вертикаль и горизонт
Что потом не переделать
Вертикаль сваи и общий горизонт голов. Наклонённая свая работает неправильно и «уводит» узел обвязки; разнобой по высоте голов вылезет в неровную обвязку и волну по всему полу. Лови вертикаль в процессе забивки и выводи головы в одну плоскость до обвязки.
Частые ошибки
- Свая ушла с наклоном — не поймали вертикаль на первых ударах.
- Головы на разной высоте — не вывели в общий горизонт, обвязка ляжет волной.
- Забыли рубероид под обвязку — дерево тянет влагу от бетона и гниёт.
- Сместили точку сваи относительно оси — не попадает под несущую стену.
Контроль и приёмка
Контроль свайного поля0 из 5
Что дальше
Свайное поле готово и выверено по горизонту. Следующий этап — Нижняя обвязка: связываем головы свай доской в единую жёсткую раму — она заменяет бетонный ростверк.
