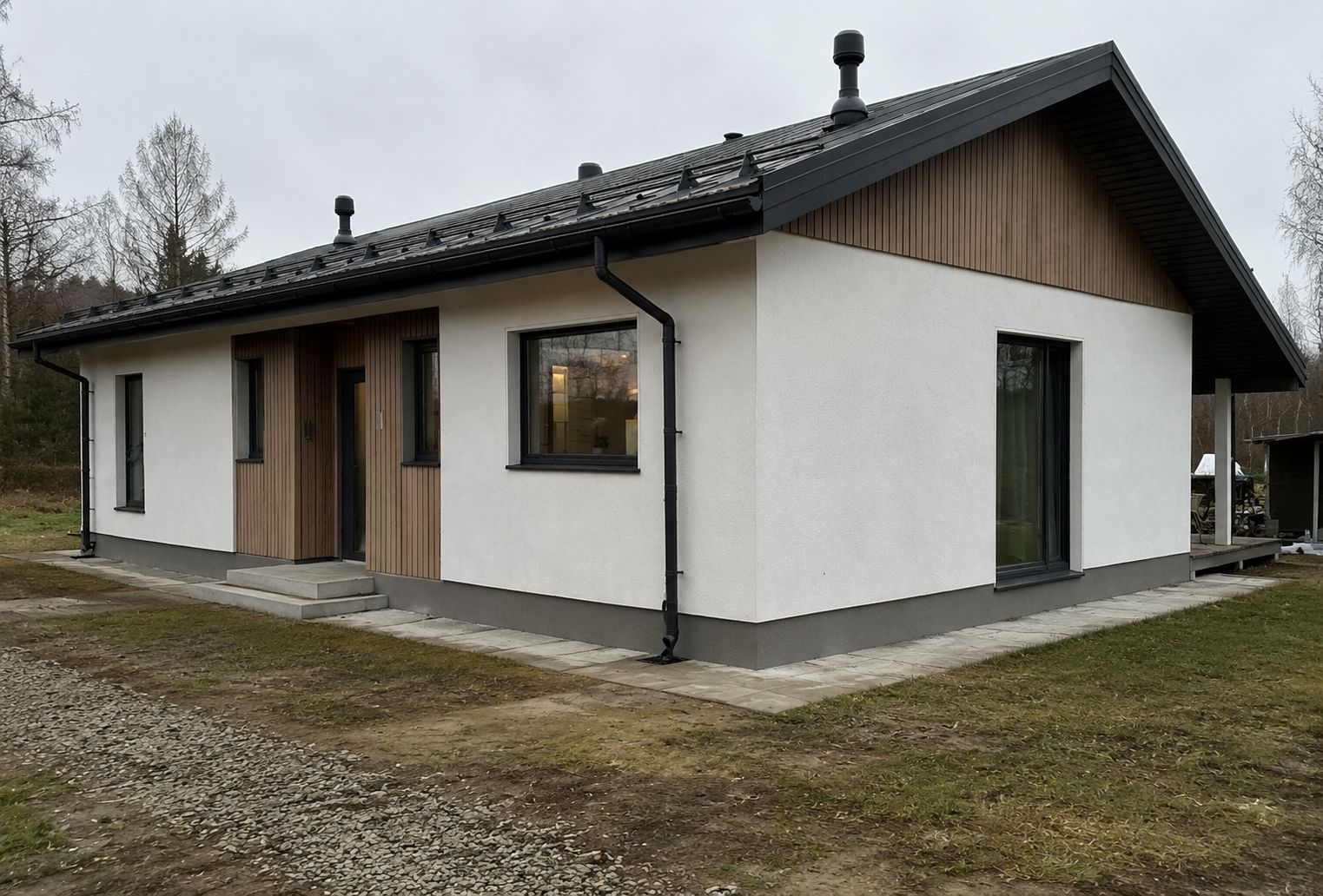

Дом «Mikea»
Одноэтажный дом из газобетона с тёплой террасой и навесом. Монолитная плита-«перевёрнутая чаша», тёплые полы, скатная кровля. Полный рабочий проект: архитектура, конструктив, спецификации — 41 лист.
Сколько рук нужно
3–5 чел.
бригада или большая дружная семья
Сколько времени
~4–5 месяцев
от плиты до кровли и тёплого пола
Насколько сложно
Средняя
нужен опыт с газобетоном и монолитом
Инструкция по шагам
9 этапов — от фундамента до сдачи. Каждый шаг — отдельная страница: что делать, что купить и каких ошибок не повторять.
- 01Фундамент — монолитная плита «перевёрнутая чаша»Котлован, опалубка, коммуникации в теле плиты, армирование и заливка бетоном B22.5.
- 02Стены из газобетонаКладка D400 400 мм на клей, армирование рядов, перемычки из U-блоков над проёмами.
- 03Армопояс по верху стенМонолитное кольцо жёсткости: U-блок + 4⌀10, хомут ⌀6 шаг 200, бетон М250.
- 04Тёплые оконные откосыУзел тёплого откоса из газобетона — убираем мостики холода по контуру окон.
- 05Основание террасы и навесаЛаги пола террасы и опоры навеса из клеёного бруса.
- 06Стропильная система и кровляМауэрлат, стропила, мембрана Tyvek, контробрешётка и обрешётка, фасадная доска.
- 07Утепление кровли и перекрытияПирог из базальтового утеплителя (28 м³) с паро- и гидроизоляцией по разрезам.
- 08Тёплый полРаскладка контуров, опрессовка под давлением и стяжка.
- 09Контроль и сдачаКарты операционного и приёмного контроля на каждом этапе.
Забрать проект с собой
Чертежи и смета — бесплатно, навсегда. Удобно открыть с телефона прямо на участке. Попросим только войти по телефону — проект сохранится в вашем кабинете.
Полный проект «Mikea» (41 лист)
Скачать
сегодня можно забрать ещё 2
Характеристики
Ориентиры проекта — точные значения в чертежах. «~» значит «примерно».
- Этажей
- 1
- Фундамент
- монолитная плита
- Стены
- газобетон, 400 мм
- Кровля
- скатная
- Отопление
- тёплый пол
- Терраса
- есть, с навесом
- Листов в проекте
- 41
- Газобетон
- ~ 65 м³
- Бетон плиты
- ~ 25,4 м³
Что понадобится
В смете посчитано, что и сколько уйдёт. Что-то возьмёте у нас, остальное — подскажем, где взять. Покупать у нас никто не обязывает.
АР — архитектураКР — конструктивСпецификацииТёплый пол
