Армопояс по верху стен
По верху газобетонных стен заливаем армопояс — замкнутое монолитное кольцо жёсткости. Оно связывает всю коробку в одно целое, равномерно распределяет нагрузку от кровли и гасит неравномерную усадку, чтобы стены не потрескались. Заодно в него закладываем шпильки, к которым потом крепится мауэрлат — опора всей крыши.

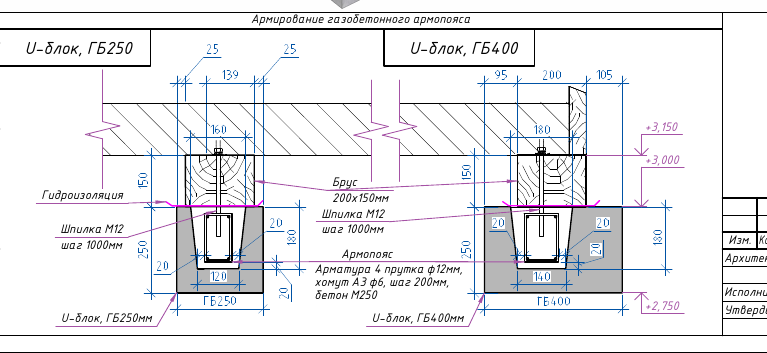

Параметры по проекту (лист 26, раздел КР/КЖ)
- Опалубка — несъёмная, из U-блоков: ГБ400 по наружным стенам, ГБ250 по внутренним несущим (те самые 90 + 34 U-блока с этапа стен).
- Армирование: каркас 4 прутка Ф12, хомут А3 (А400) Ф6, шаг 200 мм. Бетон М250.
- Отметки: низ пояса +2.750, верх ~+3.000.
- Под мауэрлат: брус 200×150 мм на шпильках М12, шаг 1000 мм; между поясом и брусом — гидроизоляция.
Числа — из проекта (facts.json). Есть расхождение: общие указания листа 26 и разрезы 1-1…5-5 подписывают «4 прутка Ф10, бетон М-200/М250», а детальный чертёж узла (лист 26) — «4Ф12, М250». Берём детальный чертёж узла как более точный — детализация узла и есть его назначение.
Погодное окно
Армопояс — монолитный бетон, значит те же правила, что у плиты: заливаем при +5…+25 °C, не по морозу без прогрева. Пояс — верх коробки, работаем на высоте: не в дождь и не в сильный ветер. После заливки — уход (пролив/укрытие), как за любым бетоном.
Логика этапа
Армопояс делаем в несъёмной опалубке из U-блоков: их укладывают полостью вверх по верху стен, внутрь вяжут арматурный каркас, ставят закладные шпильки и заливают бетоном. U-блок избавляет от съёмной опалубки, держит ровный контур и, будучи газобетонным, убирает мостик холода по верху стены.
Главное в поясе — непрерывность. Это кольцо: и арматурный каркас, и бетон должны идти по всему периметру без разрывов, иначе пояс не свяжет коробку и в местах разрыва пойдут трещины.
Точки невозврата
- Разрыв кольца. Прерванный каркас или холодный шов без отсечки = пояс не работает. Каркас непрерывный, углы — внахлёст; льём за один приём.
- Забытые/кривые шпильки. Закладные под мауэрлат ставят в свежий бетон и по месту. Забыл — потом крыша не к чему крепить.
- Оголённая арматура. Прутья должны быть в толще бетона на несколько см от поверхности, иначе ржавеют.
Что уже готово к старту (вход с прошлого этапа)
- Стены доведены до отметки +2.750, верх кладки выведен в горизонт.
- U-блоки уложены по верху стен (ГБ400 снаружи, ГБ250 внутри), полостью вверх.
- Из надпроёмных перемычек торчат прутки Ф10 — их свяжем с каркасом пояса.
- Заказаны заранее арматура Ф12, хомут Ф6, бетон М250 и шпильки М12.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во (по проекту) | Срок поставки | Заказать за … до работ |
|---|---|---|---|
| Арматура Ф12 (4 нитки по периметру) | по длине пояса | со склада, 1–3 дня | за 3 дня |
| Хомут Ф6 (шаг 200) | по длине пояса | со склада, 1–3 дня | за 3 дня |
| Бетон М250 | по объёму пояса | под заказ, 3–5 дней, в сезон очередь | за 5 дней |
| Шпильки М12 + гайки/шайбы | по числу (шаг 1000) | со склада | за 3 дня |
| Гидроизоляция под мауэрлат | по периметру | со склада | за 3 дня |
| Мауэрлат — брус 200×150 мм | по периметру | со склада / под заказ | за неделю |
Заказать заранее — для следующих этапов (кровля)
| Позиция | Цикл поставки | Почему сейчас |
|---|---|---|
| Пиломатериал на стропила (доска), антисептик | со склада / под заказ | Стропильную систему начинаем сразу после пояса — пусть сохнет/лежит. |
| Гидро-ветрозащита Tyvek, контробрешётка/обрешётка | под заказ | Длинный фронт кровельных работ; заранее — не встать. |
| Кровельный металл (фальцевые листы) | длинный цикл | В сезон очередь; заказываем заранее. |
Живая стоимость — появится с ценовым слоем Mikea. Цены руками не вписываем.
Инструмент и руки
Сколько человек: вязку каркаса удобно вести вдвоём; в день заливки нужно 3–4 человека (пояс на высоте — подача бетона, разравнивание, вибрирование) плюс бетононасос или подача вёдрами/краном. Работа на высоте — страховка обязательна.
Инструмент: вязальный крючок/пистолет и проволока, болгарка для реза арматуры, глубинный вибратор (или тонкий вибронаконечник), уровень/нивелир, дрель — под пруток перемычки Ф10 (Узел Ж) и под отверстия в мауэрлатном брусе; ключи под гайки М12. (Сами шпильки М12 не сверлят — их ставят в свежий бетон, см. шаг 2.)
Подготовка перед работой
- Проверь, что U-блоки уложены сплошным контуром по всему периметру, полостью вверх, верх в горизонт.
- Нарежь арматуру Ф12 и гнутые угловые элементы; нарежь хомуты Ф6.
- Размести бетон/насос так, чтобы подать смесь по всему кольцу без длинных перерывов.
Как делаем
1. Вяжем арматурный каркас
Внутри лотка U-блоков собираем непрерывный каркас 4Ф12 с хомутами Ф6 через 200 мм. На углах прутья не обрываем, а связываем внахлёст; сюда же вяжем выпущенные прутки Ф10 надпроёмных перемычек.
Если делаешь впервые — почему кольцо и как вязать
- Почему непрерывное кольцо. Пояс работает, только когда он замкнут по всему периметру. На углах и стыках прутья заводят друг за друга внахлёст (как на фундаменте — не менее 40 диаметров, для Ф12 это 480 мм), иначе в углу кольцо «расстёгивается».
- Почему вязать, а не варить. Проект прямо пишет: сварка не применяется — перегрев портит арматуру. Пересечения вяжут проволокой (шаг вязки ~0,2–0,5 м).
- Защитный слой. Прутья должны лежать в толще бетона, на несколько сантиметров от стенок лотка — на фиксаторах, а не на дне. Оголённая арматура ржавеет.
- Готово, когда: каркас непрерывен по всему периметру, углы внахлёст, прутки перемычек связаны, всё на фиксаторах с защитным слоем.
2. Ставим закладные шпильки под мауэрлат
По длине пояса, с шагом 1000 мм, устанавливаем вертикальные шпильки М12 — к ним потом притянется мауэрлат. Ставим их до бетона, привязав к каркасу, чтобы при заливке не сдвинулись.
Если делаешь впервые — как выставить шпильки
- Что это. Шпилька — резьбовой стержень, торчащий из пояса вверх. Через него мауэрлатный брус надевается на пояс и притягивается гайкой.
- Длина выступа. Над бетоном шпилька должна выступать на толщину бруса (150 мм) плюс запас на шайбу и гайку — иначе не затянуть.
- Где ставить. Шаг 1000 мм по всему периметру; избегай точек, где ляжет стык брусьев. Привяжи каждую шпильку к каркасу — при заливке бетон норовит их завалить.
- Готово, когда: шпильки М12 стоят вертикально с шагом 1000, надёжно закреплены, выступ достаточен под брус + гайку.
3. Заливаем бетон М250
Заливаем пояс бетоном М250 за один приём по всему кольцу, уплотняя вибратором, и выравниваем верх. Если за один раз не выходит — делаем отсечку с диагональным швом (не поперёк), а перед продолжением шов обильно смачиваем; каркас при этом не прерываем.
Если делаешь впервые — один приём, отсечки, вибрирование
- Почему за один приём. Непрерывная заливка = монолитное кольцо без слабых стыков. Прикинь объём заранее и закажи столько бетона, чтобы пройти весь периметр.
- Если не успеваешь за раз. Делают отсечку (перегородку в опалубке) с диагональным швом — он прочнее поперечного; перед доливкой шов смачивают. Арматура через отсечку не прерывается.
- Вибрирование. После укладки бетон уплотняют вибратором (выгнать воздух, чтобы не было раковин вокруг арматуры), затем верх выравнивают.
- Уход. Как за любым бетоном: пролив/укрытие, чтобы не пересох. Мауэрлат кладём после набора прочности.
- Готово, когда: пояс залит по всему кольцу, провибрирован, верх ровный; бетон набрал прочность.
4. Гидроизоляция и укладка мауэрлата
На готовый пояс — гидроизоляцию, затем надеваем брус 200×150 мм на шпильки, притягиваем гайками через шайбы. Это опора для стропил.
Если делаешь впервые — зачем гидроизоляция и как класть брус
- Зачем гидроизоляция. Дерево на бетоне без отсечки тянет влагу и гниёт. Между поясом и брусом — рулонная гидроизоляция по всей длине.
- Как надеть брус. В брусе сверлим отверстия точно под шпильки (перенеси их положение на брус), надеваем, стягиваем гайками с шайбами до плотного прилегания. Стыки брусьев — вполдерева, без щелей.
- Горизонт. Верх мауэрлата — в горизонт (пояс уже ровный): по нему сядут стропила.
- Готово, когда: брус лежит на гидроизоляции, притянут гайками по всем шпильками, в горизонте, стыки плотные.
Частые ошибки
- Разрыв каркаса на углу — кольцо не работает. Углы внахлёст ≥40 диаметров (Ф12 — 480 мм).
- Сварка вместо вязки — перегрев ослабляет арматуру. Только вязка проволокой.
- Забытые/заваленные шпильки — мауэрлат не к чему крепить. Ставим до бетона, привязываем к каркасу, шаг 1000.
- Заливка в несколько приёмов без отсечки — холодный шов, трещина по стене. Один приём или диагональная отсечка со смачиванием.
- Брус на бетон без гидроизоляции — гниёт. Отсечка обязательна.
Контроль и приёмка
Контроль и приёмка армопояса0 из 8
Оставляем для следующего этапа
- Замкнутый армопояс на отметке +3.000 в горизонте — жёсткое основание для крыши.
- Мауэрлат 200×150 на шпильках, выставленный в горизонт, — на него сядут стропила.
- Заказанные заранее пиломатериал, мембрана и кровельный металл — чтобы кровля не встала в ожидании.
Что дальше
Коробка на замкнутом поясе с мауэрлатом готова принять крышу. Дальше по проекту идут более мелкие узлы — тёплые оконные откосы и основание террасы и навеса (их можно вести параллельно), — после чего разворачиваем стропильную систему и кровлю: мауэрлат под неё уже готов и выставлен в горизонт.
Полный комплект чертежей — в блоке «Забрать проект» на странице дома.
