Тёплые оконные откосы
Простой на вид, но важный узел: по контуру каждого оконного проёма ставим тонкую газобетонную планку-откос и по ней ведём тёплый монтаж окна. Так убирается мостик холода по краю проёма — место, где окна чаще всего «плачут» конденсатом и промерзают углы.

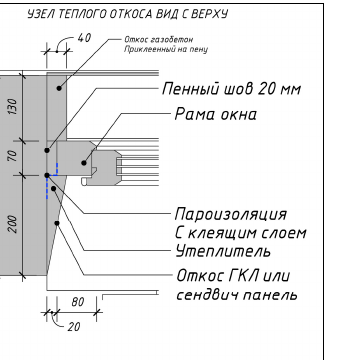

Параметры по проекту (лист 27, узел тёплого откоса)
- Откос из газобетона 130×40 мм, длиной по размеру проёма, приклеен на пену по контуру.
- Монтаж окна: пенный шов 20 мм; герметизация в три слоя — внутри пароизоляция с клеящим слоем, в середине монтажная пена/утеплитель, снаружи отлив на пене.
- Финишный откос изнутри — ГКЛ или сэндвич-панель. Подоконник — по уровню; отлив — на пене (по листу 27).
Числа — из проекта (facts.json). Трёхслойный шов — по ГОСТ 30971 (общая норма на монтаж окон).
Погодное окно
- Монтажная пена и герметики работают по инструкции производителя — обычно от +5 °C (есть зимняя пена до −10). На холоде пена хуже расширяется и слабее держит.
- Окна ставим в закрытом от осадков контуре (после армопояса/кровли по возможности), чтобы шов не мок при монтаже.
Логика этапа
Обычное окно в газобетоне мёрзнет по краю: голый торец проёма — мостик холода. Поэтому сначала обрамляем проём газобетонным откосом (та же тёплая «стенка», только тонкая), затем ставим окно в плоскости утеплённого узла и герметизируем монтажный шов по правилу «изнутри плотнее, снаружи — от воды».
Что нельзя переделать легко
- Окно, установленное без тёплого узла, придётся переставлять, чтобы убрать промерзание. Ставим сразу правильно.
- Голая монтажная пена наружу — её разрушают солнце и вода. Наружный слой закрываем сразу.
Что уже готово к старту (вход)
- Коробка выложена, оконные и дверные проёмы готовы и в проектных размерах (этап стен: отметки проёмов, перемычки над ними).
- Окна приехали — их заказывали заранее (замер по факту готовой коробки, заказ сразу после).
- Проёмы очищены, перемычки над окнами набрали прочность.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во | Срок поставки | Заказать за … до работ |
|---|---|---|---|
| Газобетон на откосы 130×40 (доборный, из остатков блоков) | по периметру проёмов | со склада / из остатков | за 3 дня |
| Монтажная пена (проф., низкого расширения) | по числу окон | со склада | за 3 дня |
| Пароизоляционная лента (внутр.) и гидро-пароизоляционная (наружн.) / ПСУЛ | по периметру проёмов | со склада, 1–3 дня | за 3 дня |
| Отливы и подоконники | по числу окон | под заказ, 3–7 дней | за неделю |
| Крепёж окон (анкерные пластины/дюбели), ГКЛ на откосы | по числу окон | со склада | за 3 дня |
Заказать заранее — для следующих этапов
| Позиция | Цикл поставки | Почему сейчас |
|---|---|---|
| Пиломатериал и метизы на террасу и навес (этап 05) | со склада / под заказ | Терраса — ближайший параллельный этап. |
Живая стоимость — с ценовым слоем Mikea. Цены руками не вписываем.
Инструмент и руки
Сколько человек: окно удобно ставить вдвоём (тяжёлый стеклопакет держать и клинить одному неудобно); откосы и герметизацию — в одиночку.
Инструмент: ножовка/пила по газобетону (резать откос 130×40), пистолет для пены, монтажные клинья, уровень и рулетка, нож, шуруповёрт, при необходимости перфоратор под крепёж.
Подготовка перед работой
- Проверь размеры проёмов и что окно в них входит с монтажным зазором (~20 мм на шов).
- Нарежь газобетонные планки-откосы 130×40 по длине сторон проёма.
- Очисти и загрунтуй контур проёма под пену/ленты (пыль убивает адгезию).
Как делаем

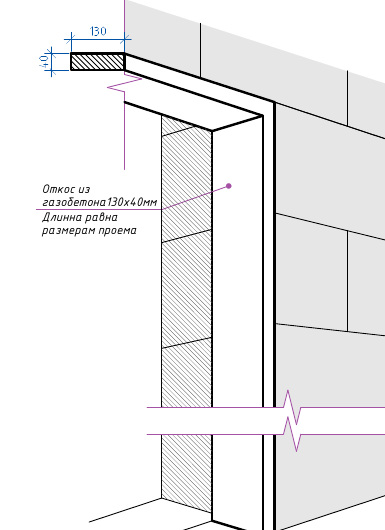

1. Газобетонный откос по контуру проёма
По периметру проёма приклеиваем на пену планку-откос из газобетона 130×40 мм длиной по размеру стороны. Это тёплое обрамление, к которому дальше встанет окно.
Если делаешь впервые — зачем газобетонный откос
- Зачем. Торец газобетонной стены в проёме тоньше и холоднее; по нему идёт мостик холода, и откос внутри потеет. Планка газобетона восстанавливает «тёплый» контур проёма.
- Как клеить. На монтажную пену (или клей-пену) прижимаем планку к контуру проёма, выравниваем в плоскости. Пена схватывается — планка держится.
- Готово, когда: проём обрамлён газобетоном по всему контуру, планки в одной плоскости, без щелей.
2. Ставим окно с пенным швом 20 мм
Заводим окно в проём, выставляем по уровню на монтажных клиньях с зазором ~20 мм по контуру, крепим к стене (анкерные пластины или рамные дюбели), затем запениваем шов — «пенный шов 20 мм».
Если делаешь впервые — как выставить и закрепить окно
- Зазор под шов. Между рамой и проёмом оставляют ~20 мм — это и есть монтажный шов, который потом заполняется. Меньше — пене негде работать; больше — шов холодный.
- По уровню и клиньям. Окно выставляют строго вертикально и горизонтально по уровню, фиксируя монтажными клиньями по углам, и только потом крепят к стене — иначе створки будут задевать.
- Крепёж. По периметру рамы — анкерные пластины или рамные дюбели с шагом по инструкции окна; сначала крепим, потом пеним (пена не держит окно, она только утепляет шов).
- Готово, когда: окно вертикально и горизонтально по уровню, надёжно закреплено, зазор под пену ~20 мм равномерный, створки открываются свободно.
3. Три контура герметизации шва
Монтажный шов герметизируем в три слоя (правило тёплого монтажа): изнутри — плотно и паронепроницаемо, в середине — тепло, снаружи — защита от воды, но «дышащая».
Если делаешь впервые — почему три слоя и в каком порядке
- Средний слой — монтажная пена/утеплитель. Основное утепление шва.
- Внутренний — пароизоляция с клеящим слоем. Изнутри шов закрываем пароизоляционной лентой, чтобы тёплый влажный воздух из комнаты не заходил в пену. Намокшая пена промерзает, и окно потеет. Правило: изнутри — плотнее, чем снаружи.
- Наружный — отлив и водоизоляционный слой на пене. Снаружи шов закрывают от дождя, но паропроницаемо (лента ПСУЛ/гидро-пароизоляция), чтобы влага из шва выходила наружу, а не копилась.
- Это и есть ГОСТ 30971: внутренний пароизоляционный + средний утепляющий + наружный водоизоляционный контуры.
- Готово, когда: шов запенен, изнутри проклеен пароизоляцией, снаружи закрыт от воды; голой пены нигде не видно.
4. Подоконник, отлив и финишный откос
Ставим подоконник на пену изнутри и отлив на пену снаружи (с уклоном от окна), затем зашиваем откос ГКЛ или сэндвич-панелью.
Если делаешь впервые — подоконник, отлив, откос
- Отлив — с уклоном наружу, чтобы вода стекала от окна, края заведены под раму и загерметизированы. Сажают на пену, прижимают.
- Подоконник — по уровню, с небольшим выпуском в комнату, на пену с пригрузом (пока схватывается).
- Финишный откос — ГКЛ или готовая сэндвич-панель по газобетонному откосу; закрывает пену и даёт ровную поверхность.
- Готово, когда: отлив с уклоном и без щелей, подоконник по уровню, откосы зашиты, монтажная пена нигде не оголена.
Частые ошибки
- Окно без газобетонного откоса — мостик холода, откос потеет. Обрамляем проём газобетоном.
- Голая пена наружу — разрушается от солнца и воды. Наружный контур закрываем сразу.
- Нет внутренней пароизоляции — пар из комнаты мочит пену, окно промерзает. Изнутри — пароизоляционная лента.
- Отлив без уклона / без герметизации краёв — вода затекает под окно. Уклон наружу, края под раму.
- Крепление окна «на пену» — окно повело. Сначала крепёж к стене, пена — только шов.
Контроль и приёмка
Контроль и приёмка тёплых откосов0 из 7
Оставляем для следующего этапа
- Тёплый, герметичный контур окон — дом начинает держать тепло.
- Закрытые проёмы позволяют вести мокрые и отделочные работы в защищённом от осадков контуре.
Что дальше
Оконные узлы можно закрывать параллельно с другими работами. Следующий по проекту — основание террасы и навеса, а затем стропильная система и кровля.
Полный комплект чертежей — в блоке «Забрать проект» на странице дома.
