Фундамент — монолитная плита «перевёрнутая чаша»

Весь дом встанет на одну монолитную плиту с рёбрами вниз. Это самый ответственный этап стройки: плиту нельзя переделать, а больше половины будущих проблем дома (перекосы, трещины, сырость, забытая труба под стеной) закладываются именно здесь. Поэтому не спешим и работаем строго по чертежам проекта, а не «на глаз».

Если ты никогда не заливал фундамент — это нормально. Ниже всё разложено по шагам: что делаем, чем, в каком порядке и почему именно так. Сложные места вынесены в раскрывающиеся блоки «Если делаешь впервые» — открывай их, когда непонятно.

Параметры по проекту (листы 15–20, разделы КР/КЖ и КР/ВК)

• Тип: монолитная утеплённая плита с рёбрами жёсткости вниз («перевёрнутая чаша»). Дом длинный и узкий: фундамент 14 620 × 8 650 мм, котлован 16 620 × 10 650 мм (шире на рабочий зазор ~1 м с каждой стороны).
• Бетон: B22,5, П4, F150, W6 — прочный, морозостойкий, водонепроницаемый. Объём: плита 23,9 м³, 2-я ступень крыльца 0,93 м³, краевое ребро (Узел В) 0,21 м³ — итого ~25 м³ (по спецификации ~25,4; бетон заказываем с запасом, ~25–26 м³).
• Пирог под плитой (снизу вверх): коренной грунт → геотекстиль 200 г/м² → профилированная мембрана → песок 750 мм, уплотнённый до К=0,95 → щебень фр. 20–30 → плита 400 мм.
• Армирование ребра: продольная А500С Ф16, 3+3 стержня, хомут Ф6, 300×320 мм, шаг 200 мм. Поле плиты — сетка Ф12, шаг 200 мм. Перехлёст арматуры — не менее 40 диаметров (прямое требование листа 19).
• Отметки: за 0.000 принят чистовой пол 1-го этажа; уровень земли −0.100; дно котлована −1.150.
• Выемка грунта: ~195 м³ (на горизонтальном участке).

Числа — из проекта (см. facts.json объекта), не выдуманы. Цены не приводим: их место — в смете, чтобы при изменении они пересчитывались автоматически.

Погодное окно: когда это делать

Фундамент — «мокрый» и земляной этап, он завязан на погоду сильнее любого другого. Планируй его на тёплый сезон — с поздней весны до ранней осени.

Погодное окно

• Температура. Бетон нормально набирает прочность при +5…+25 °C. В жару (>25 °C) он быстро теряет воду — усиливаем уход (проливаем чаще, укрываем). В холод (<5 °C) нужны противоморозные добавки или прогрев — для самостоятельной стройки это лишний риск, лучше не лезть в мороз.
• Грунт. Проект прямо запрещает бетонировать по промёрзшему основанию и использовать мёрзлый песок (лист 15). Промороженное основание весной «поедет».
• Дождь. Копать раскисший котлован и лить бетон под ливнем нельзя — размывается основание и меняется вода в бетоне. Заливку планируем на сухой день, над свежим бетоном держим плёнку наготове.
• Очередь на заводы. Товарный бетон и техника (миксер, насос, экскаватор) в сезон нарасхват — бетон заказываем за 5–7 дней (см. закупки ниже).

Логика этапа: почему «перевёрнутая чаша»

«Перевёрнутая чаша» — это плита, у которой рёбра жёсткости смотрят вниз (по периметру и под несущими стенами), а сверху остаётся ровная площадка под дом. Рёбра работают как балки: принимают нагрузку от стен и не дают плите «играть» на пучинистом грунте. Утеплитель и песчаная подушка отсекают холод и влагу снизу.

Из этой конструкции следует главный принцип порядка работ: всё, что окажется внутри бетона, закладываем ДО заливки — второго шанса не будет. Отсюда и последовательность: сначала земля и подушка, потом опалубка с рёбрами, потом коммуникации и арматура — и только в самом конце бетон.

Три точки невозврата этого этапа

1. Геометрия — оси, прямые углы и горизонт. Ошибка уедет во все стены дома.
2. Коммуникации в теле плиты — канализация, ввод воды и электричества. Забыл трубу — потом только вскрывать плиту перфоратором.
3. Скрытая арматура рёбер — после заливки её не проверить и не добавить.

Каждую из трёх — проверяем и фотографируем до бетона.

Что уже готово к старту (вход в этап)

Фундамент — первый строительный этап, но он не начинается на пустом месте. К моменту старта должно быть:

• Участок расчищен: убраны кусты, пни, мусор, снят плодородный слой в пятне застройки (лист 15 требует «раскорчёвку и планировку» до земляных работ).
• Определён и вынесен контур здания относительно границ участка (по маркировочному плану, лист 5).
• Обеспечен отвод воды от пятна застройки (канавы/планировка) — чтобы котлован не заливало.
• На руках — листы проекта 15–20 (план котлована, опалубка, коммуникации, армирование) и понимание, где какая несущая стена: под ними пойдут рёбра.

План закупок этапа

Человек на площадке сначала читает что и когда заказать — иначе стройка встанет в ожидании материала. Поэтому закупки идут до описания работ.

Заказываем сейчас — на этот этап

Материал / позиция	Кол-во (по проекту)	Срок поставки	Заказать за … до работ
Бетон B22,5 П4 F150 W6	~25–26 м³ (плита 23,9 + крыльцо 0,93 + узел В 0,21, с запасом)	3–5 дней, в сезон — очередь на завод	за 5–7 дней
Арматура А500С Ф16, Ф12, хомут Ф6	по спецификации (ребро 3+3 Ф16, поле Ф12 шаг 200)	со склада, 1–3 дня	за 3–5 дней
Песок средней крупности (ГОСТ 8736-93)	на подушку 750 мм по площади	со склада, 1–3 дня	за 3 дня
Щебень фр. 20–30	подстилающий слой	со склада, 1–3 дня	за 3 дня
Профилированная мембрана + геотекстиль 200 г/м²	на всю площадь + нахлёсты	под заказ, 3–7 дней	за неделю
Доска/фанера опалубки, брус на распор, проволока вязальная, фиксаторы («стульчики»)	по периметру и рёбрам	со склада, 1–3 дня	за 3 дня
Трубы: канализация ПВХ d110/d50, ХВС ПНД d32, гильзы ф110	по схеме коммуникаций (лист 18)	со склада, 1–3 дня	за 3 дня

Заказать заранее — для следующего этапа «Стены»

Позиция	Цикл поставки	Почему заказываем уже сейчас
Газобетон D400, 400 мм (~38 м³)	под заказ, 1–2 недели в сезон	Пока плита набирает прочность (~28 суток) — блоки как раз приедут к старту кладки, стройка не встанет.
Кладочный клей нужной марки	под заказ, 3–14 дней	Возят не всегда со склада; без клея кладка не начнётся.
U-блоки (лоток) под перемычки/армопояс	под заказ	Длинный цикл — берём вместе с блоками.

Живая стоимость этапа появится здесь, когда заведём ценовой слой Mikea (как в смете IGO-1). Цены в текст не вписываем руками — иначе смета не пересчитается. Пока считаем закупки по количествам из таблиц выше.

Инструмент и руки

Сколько человек: земляные работы — экскаватор + 1–2 разнорабочих; опалубка и вязка арматуры — 2–4 человека (несколько дней); день заливки — 3–4 человека плюс миксер и глубинный вибратор. В одиночку плиту не залить: бетон «живёт» пару часов, его нужно быстро принять, разогнать и провибрировать.

Инструмент: лазерный или оптический нивелир (без него горизонт не выставить), рулетка 30 м и шнурка для осей, лопаты/трамбовка, виброплита для песка, ножовка и шуруповёрт для опалубки, вязальный крючок или пистолет + проволока, болгарка для реза арматуры, глубинный вибратор для бетона, правило и гладилки для затирки.

Подготовка перед работой

1. Свери листы 15–20 между собой: план котлована (габариты), опалубка/Узел А (пирог и отметки), коммуникации (где вводы), армирование (где рёбра и узлы).
2. Разметь на земле оси и границы котлована/фундамента (они на плане разные — котлован шире фундамента).
3. Проверь наличие всего из «Заказываем сейчас»: если бетон едет во вторник — к понедельнику опалубка, арматура и коммуникации должны быть готовы и приняты.

Как делаем

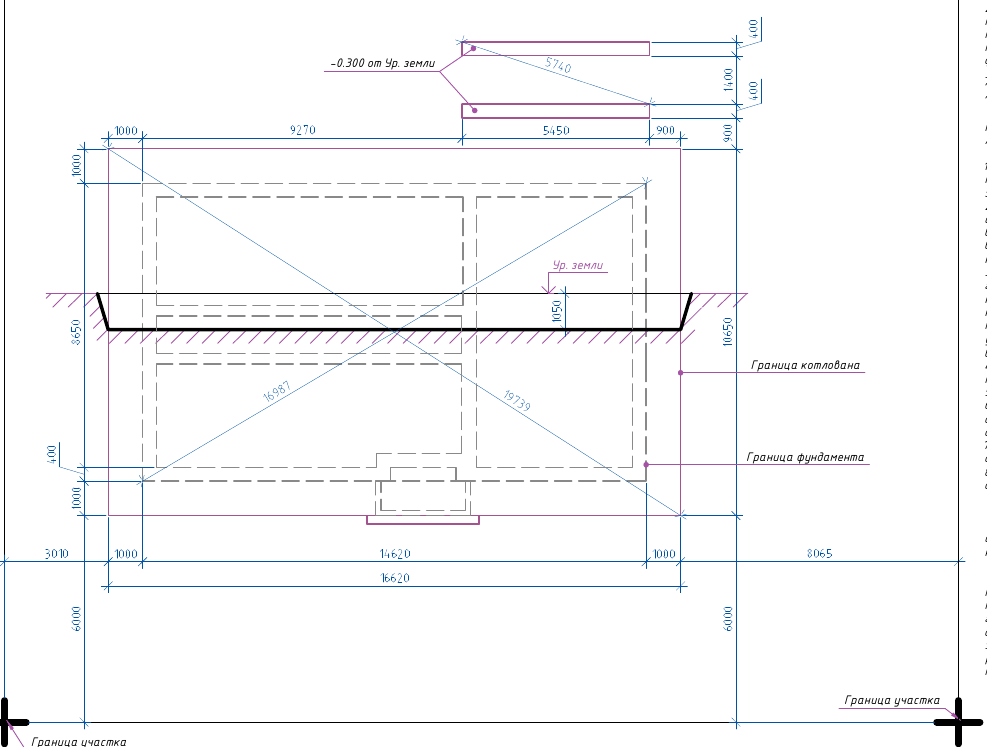

1. Разметка и котлован

Выносим оси дома на обноску, проверяем прямые углы и диагонали прямоугольника (у правильного прямоугольника они равны), затем копаем котлован до проектной отметки и выходим на коренной грунт — плотный природный слой, а не насыпной. Дно не рыхлим.

Если делаешь впервые — оси, диагонали и «коренной грунт»

• Как вынести оси. По границам участка (лист 5) рулеткой отмеряешь углы дома, ставишь обноску — колышки с досками в 1–1,5 м за пятном застройки, чтобы разметка не мешала копать. По доскам натягиваешь шнурки-оси.
• Как проверить прямой угол. Правило «3-4-5»: от угла отложи 3 м по одной стороне и 4 м по другой — прямая между отметками должна быть ровно 5 м. И главное: у прямоугольника обе диагонали равны — измерь их рулеткой и сравни. У Mikea два вложенных прямоугольника: фундамент 14 620 × 8 650 мм (диагональ 16 987 мм) и котлован 16 620 × 10 650 мм (диагональ 19 739 мм). Свои две диагонали у каждого прямоугольника должны совпасть; разошлись — контур «косой». Не путай их между собой: 16 620 — это длина котлована, а не фундамента.
• Что такое коренной грунт и как понять, что дошёл. Это ненарушенный природный слой (плотная глина/суглинок/песок), а не рыхлая насыпь или плодородка. Он заметно плотнее, лопата входит туже. Проект (лист 15) требует при пучинистых грунтах заменить их песчаной подушкой — что мы и делаем ниже.
• Почему нельзя рыхлить дно. Разрыхлённое основание неравномерно просядет под плитой. Экскаватор снимает грунт «срезанием ковшом без рыхления» (прямая цитата листа 15).
• Норма. Земляные работы ведём по СП 45.13330.2012 «Земляные сооружения, основания и фундаменты», геодезию (вынос осей, отметки) — по СП 126.13330.2012.

Приёмка котлована (допуски из листа 15)

Перед подушкой проверь и запиши: расстояния до границ участка ±100 мм, габариты котлована +200 мм, диагонали +300 мм, перепад высот дна ±100 мм. Не проходит — правим до подушки, а не после.

2. Песчаная подушка и мембрана

На принятое дно укладываем геотекстиль 200 г/м² (разделяет грунт и песок, чтобы песок не «уходил» в грунт), раскатываем профилированную мембрану под всю плиту (отсекает капиллярную влагу), затем отсыпаем песок средней крупности слоями и трамбуем до К=0,95. Толщина песка по проекту — 750 мм. Сверху — подстилающий слой щебня фр. 20–30.

Если делаешь впервые — подушка «на пальцах»

• Почему слоями. Насыпать 750 мм за раз и утрамбовать нельзя — виброплита «пробивает» только 15–20 см. Поэтому песок кладём слоями по 10–20 см и каждый проходим виброплитой (прямое указание листа 15). Для песка полезно слегка проливать водой — так он лучше уплотняется.
• Что такое К=0,95 и как понять без лаборатории. Это коэффициент уплотнения: 0,95 = «плотно». Точно меряют прибором (метод режущего кольца), но на глаз ориентир простой — по хорошо уплотнённому песку идёшь, и подошва почти не оставляет следа, виброплита перестаёт «тонуть» и начинает подпрыгивать. Если сомневаешься в ответственном грунте — вызови лабораторию на пару проб.
• Песок — какой. Средней крупности по ГОСТ 8736-93. Не мёрзлый (лист 15), без глины и мусора — глинистый песок пучит.
• Мембрана — как раскатывать. Полотна раскатывают по спланированному основанию с нахлёстом по заводской кромке (обычно 1–2 «волны»), стыки герметизируют; выступы — вниз к основанию, гладкой стороной к бетону, если производитель не пишет иначе. Заводим края мембраны на борта опалубки с запасом (лайфхак ниже).

Приспособление

Мембрану заводи на борта опалубки с запасом и прихвати сверху — при заливке тяжёлый бетон не задерёт край, и подошва плиты останется отсечённой от грунта по всей площади.

3. Опалубка и рёбра

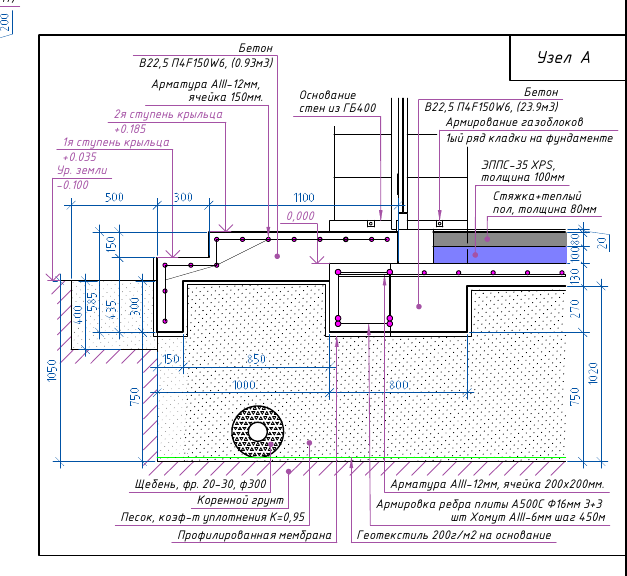

Собираем борта плиты и внутренние рёбра строго по Узлу А (лист 16): он показывает всю «чашу» в разрезе — глубину рёбер, толщину плиты 400 мм, слои и отметки. Щиты распираем брусом: свежий бетон тяжёлый и выдавит слабую опалубку.

Если делаешь впервые — высота бортов, распор, верх в горизонт

• Какой высоты борт. Борт держит бетон до верхней отметки плиты (0.000). Делай его с небольшим запасом по высоте и выставляй верхнюю кромку в горизонт по нивелиру — по ней потом ровняют бетон.
• Как выставить горизонт. Нивелиром переносишь отметку 0.000 на все борта и бьёшь по ним линию/натягиваешь шнурку. Верх опалубки = верх плиты, поэтому его горизонт критичен.
• Зачем распор. 400 мм бетона давят на борт вбок с большой силой. Без распоров брусом и кольев щит «пузом» уйдёт наружу, и плита получится кривой по краю.
• Что делает Узел А. Это твоя главная картинка на заливку: по ней сверяешь толщину плиты (400), глубину и положение рёбер, отметки крыльца (+0.035, +0.185) и уровень земли (−0.100).

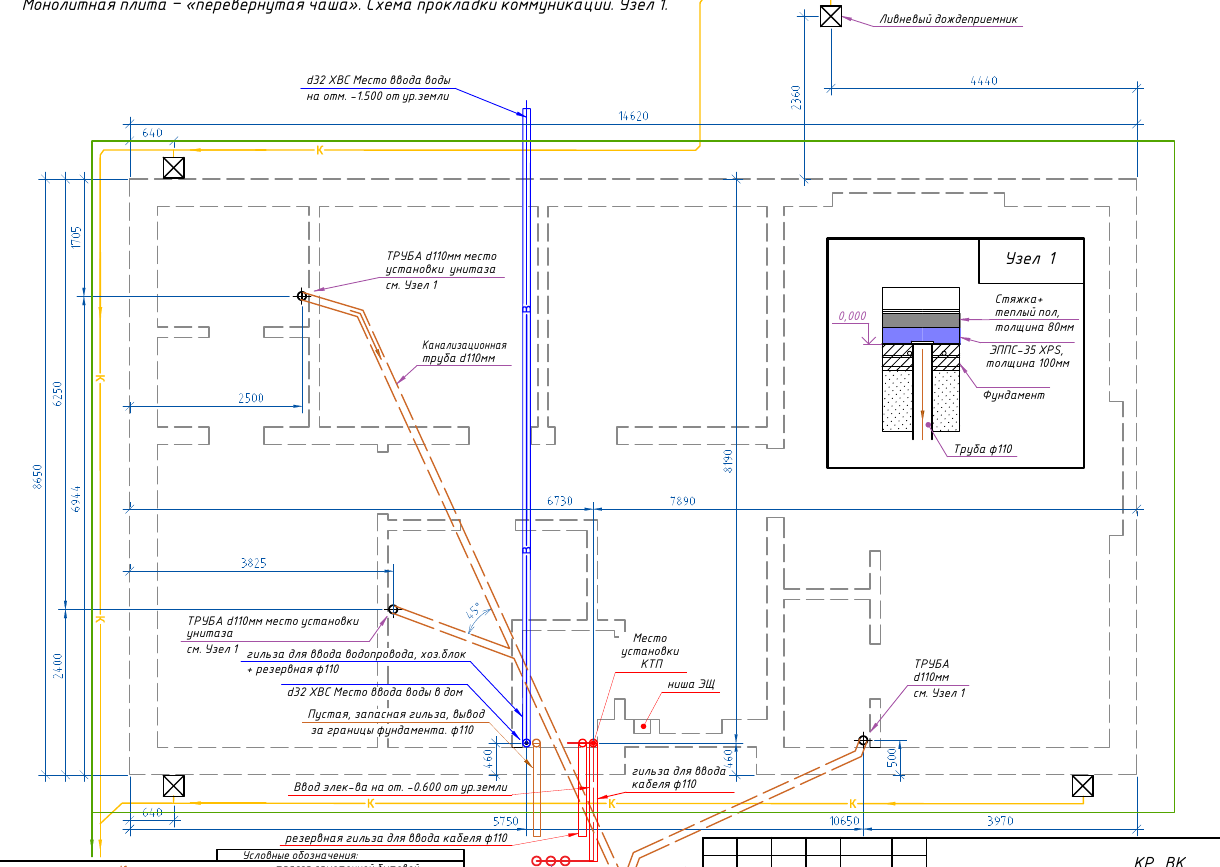

4. Коммуникации в теле плиты (точка невозврата)

По схеме коммуникаций (лист 18) прокладываем и закрепляем всё, что должно пройти сквозь плиту: канализацию, ввод воды, гильзы под электрику. Выставляем уклоны, выводим стояки в точных местах сантехники, всё заглушаем от бетона.

Если делаешь впервые — трубы, уклоны, гильзы

• Канализация. Труба ПВХ d110 (отводы d50), укладывается с уклоном 20 мм на 1 метр в сторону выпуска (подпись на листе 17, зона Узла Д; общая схема — лист 18). Уклон выставляй уровнем: 20 мм/м = 2 см на каждый метр длины. Мало уклона — застой; много — вода убегает, твёрдое остаётся.
• Ввод воды. Труба ПНД d32 заходит на отметке −1.500 от уровня земли — это ниже глубины промерзания, чтобы зимой не разорвало. Ведём в гильзе (труба большего диаметра) плюс закладываем резервную гильзу ф110.
• Электрика. Ввод кабеля 4×10 на отметке −0.600 в гильзе ф110, рядом — резервная.
• Что такое гильза и зачем. Это футляр, сквозь который проходит рабочая труба/кабель. Он даёт трубе двигаться при осадке и позволяет заменить её без вскрытия бетона. Пустые запасные гильзы выводим за границы фундамента (лист 18).
• Место унитаза — по Узлу 1. Стояк d110 под унитаз ставим точно по плану санузла: сдвиг на пару сантиметров — и унитаз не встанет по месту.

Точка невозврата

Забытая труба или неверный уклон = вскрытие готовой плиты перфоратором. Уклоны проверяем уровнем дважды, места стояков сверяем с планом санузлов, всё фотографируем до бетона.

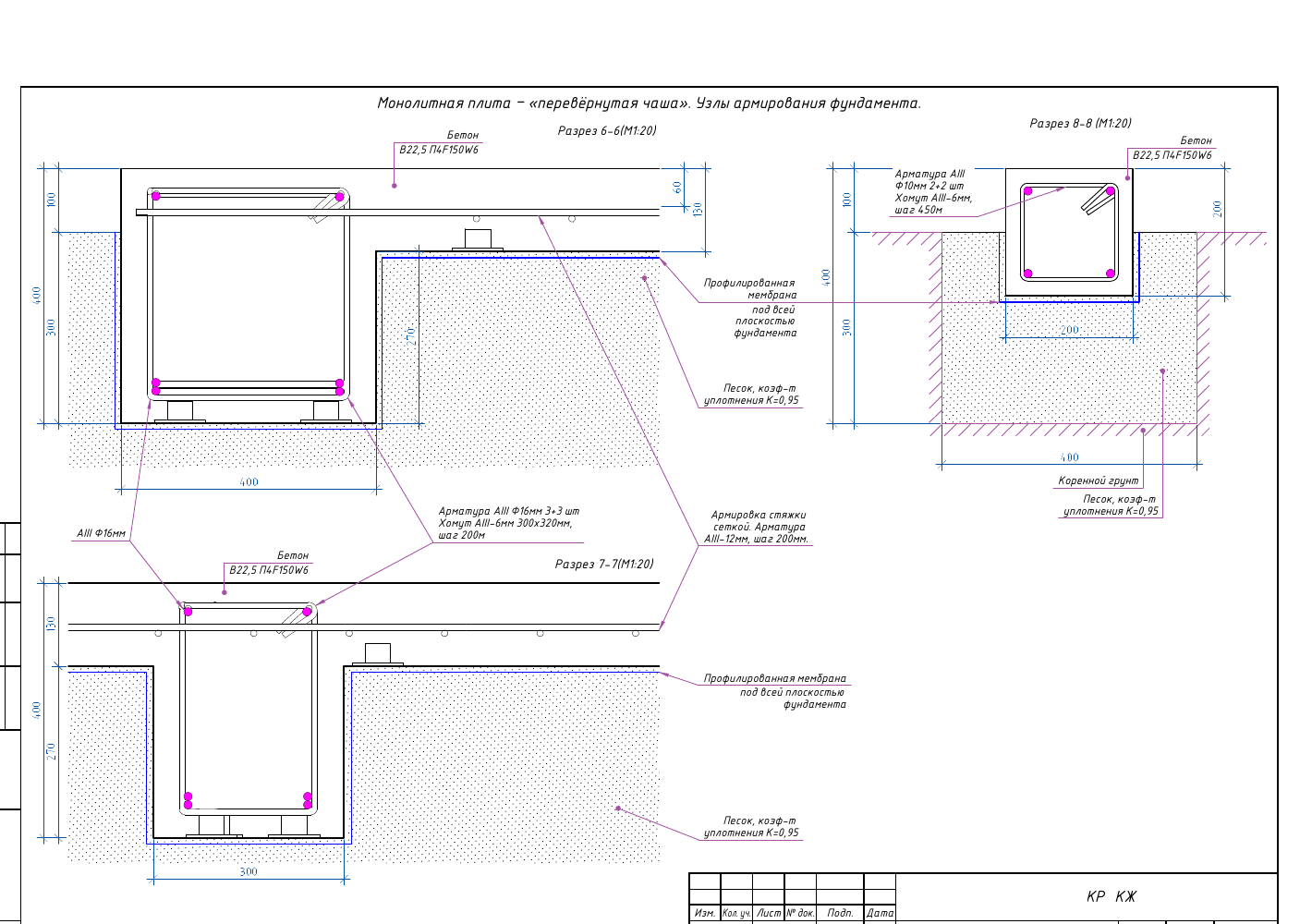

5. Армирование

Вяжем каркасы рёбер и сетку поля по узлам армирования (листы 19–20). Ребро: продольная А500С Ф16, 3+3 стержня, хомут Ф6, 300×320 мм, шаг 200 мм (Разрез 6-6). Поле плиты — сетка Ф12, шаг 200 мм. Всё — на фиксаторах, чтобы держался защитный слой бетона.

Расхождение в проекте — шаг хомута главного ребра

На Узлах А и Б то же главное ребро подписано «хомут Ф6 шаг 450», а на детальном Разрезе 6-6 (М1:20) — «300×320, шаг 200». Берём шаг 200: детальный разрез масштаба 1:20 точнее общего узла, и меньший шаг — это запас прочности. Шаг 450 в проекте относится к краевым рёбрам (Ф10 2+2), не к главному. Разница существенна и для сметы: шаг 200 против 450 — это более чем вдвое больше хомутов.

Если делаешь впервые — защитный слой, перехлёст, узлы

• Защитный слой — зачем. Арматура не должна лежать на мембране или торчать наружу: оголённый металл ржавеет и разрушает бетон. Между арматурой и опалубкой/основанием ставят фиксаторы («стульчики»), которые держат зазор бетона. Для монолита по грунту защитный слой обычно от 40 мм (СП 63.13330 — общая норма на железобетон).

• Перехлёст ≥ 40 диаметров — посчитаем. Проект прямо пишет на листе 19: перехлёст стыка ≥ 40 диаметров арматуры. Значит стержни в стыке кладут внахлёст на длину:

  • Ф16 → 40 × 16 = 640 мм
  • Ф12 → 40 × 12 = 480 мм
  • Ф10 → 40 × 10 = 400 мм

  Меньше — стык «не работает», ребро теряет прочность в стыке.

• Угловой и Т-образный узлы. На углах и примыканиях стержни не просто заводят друг за друга, а связывают П-образными и Г-образными усилениями (обозначения П1, Г1 на листе 19). Это самые нагруженные места — вяжем строго по узлу.

• Как вязать. Пересечения стягивают вязальной проволокой крючком или пистолетом (не сваркой — сварка «отпускает» рабочую арматуру). Каркасы рёбер удобнее вязать рядом и опускать готовыми (лайфхак ниже).

• Марки арматуры. А500С — рабочая продольная (свариваемая), АIII (А400) — на хомуты. Прокат по ГОСТ 34028 (общая норма).

Приспособление

Каркасы рёбер вяжи на «козлах» рядом с опалубкой и опускай готовыми — в узкой траншее гнуться неудобно, легко пропустить хомут или сбить шаг.

6. Заливка и уход

Принимаем бетон миксером и заливаем всю плиту за один заход — без перерывов, чтобы не возник холодный шов в самом нагруженном месте. По ходу заливки обязательно вибрируем глубинным вибратором, верх ровняем в ноль по кромке опалубки. Дальше — уход: 7–10 дней бетон держим влажным.

Если делаешь впервые — один заход, вибратор, уход

• Почему один заход. Если долить «вторую половину» на завтра, между слоями получится холодный шов — слабая плоскость, по которой плита может треснуть. Поэтому объём (~25 м³) заказывают так, чтобы залить за раз; при большом объёме берут бетононасос.
• Зачем вибратор. Он выгоняет из бетона воздух. Без вибрирования в рёбрах остаются раковины (пустоты), и ребро теряет несущую способность. Вибратор опускают в бетон через каждые 30–40 см на несколько секунд, до появления цементного молочка, не «зависая» на арматуре.
• Как ровнять верх. По верхней кромке опалубки (она у нас в горизонте) правилом стягиваем лишний бетон, затем гладилкой затираем поверхность — на неё потом ляжет утеплитель и тёплый пол.
• Уход — самое недооценённое. Бетон не «сохнет», а набирает прочность в присутствии влаги. Первые дни его проливают и укрывают плёнкой/мешковиной, в жару — чаще. Пересохший на солнце бетон трескается и недобирает прочность. Работы по бетону ведём по СП 70.13330.2012 (в проекте эта норма названа для кладки, лист 21; на бетонные работы распространяется та же практика).
• Когда нагружать. Ориентир полной прочности — 28 суток (за 7 дней бетон берёт ~70%). Класть стены — после набора прочности, раньше плиту не грузим.

Прочность

Стены начинаем, когда бетон набрал прочность (ориентир ~28 суток). Это как раз то «окно», в которое едет заказанный заранее газобетон.

Частые ошибки

• Косой контур — не сверили диагонали. Уедет во все стены. Диагонали равны — до подушки.
• Толстая подушка без послойной трамбовки — плита сядет неравномерно, пойдут трещины. Только слоями по 10–20 см до К=0,95.
• Арматура на мембране без фиксаторов — нет защитного слоя, металл оголяется и ржавеет. Только на «стульчиках».
• Перехлёст «на глаз» — стык короче 40 диаметров не держит. Ф16 — минимум 640 мм.
• Забытая труба/гильза — вскрытие плиты. Коммуникации и фото — до бетона.
• Заливка в два захода — холодный шов в нагруженной зоне. Только один заход.
• Пропущенный вибратор — раковины в рёбрах. Вибрируем всю плиту.
• Нет ухода за бетоном — трещины и недобор прочности. Проливаем и укрываем 7–10 дней.

Контроль и приёмка

Отмечай пункты по мере готовности — галочки сохраняются на этом устройстве между заходами. Критичные (со «звёздочкой» по смыслу) проверяем и фотографируем до бетона.

Контроль и приёмка фундамента0 из 13

• Оси вынесены, прямые углы по правилу 3-4-5, диагонали контура равны
• Котлован принят по допускам: границы ±100, габариты +200, диагонали +300, дно ±100 мм
• Дно на коренном грунте, без рыхления и промораживания
• Геотекстиль 200 г/м² и профмембрана уложены по всей площади с нахлёстом
• Песок отсыпан слоями 10–20 см и уплотнён виброплитой до К=0,95 (толщина 750 мм)
• Опалубка распёрта, верх бортов выставлен в горизонт по нивелиру (0.000)
• Канализация d110 с уклоном 20 мм/м, ввод ХВС d32 на −1.500, гильзы ф110 выведены
• Места стояков сверены с планом санузлов; коммуникации сфотографированы ДО бетона
• Ребро: А500С Ф16 3+3, хомут Ф6 шаг 200; поле — сетка Ф12 шаг 200
• Перехлёсты ≥ 40 диаметров (Ф16 — 640 мм), угловые/Т-узлы связаны, защитный слой на фиксаторах
• Армирование сфотографировано ДО бетона
• Бетон B22.5 F150 W6 залит за один заход, провибрирован, верх в горизонт по нивелиру
• Организован уход: пролив и укрытие плёнкой 7–10 дней

Оставляем следующему этапу

• Ровная плита в горизонте с точной отметкой 0.000 — по ней пойдёт первый ряд газобетона.
• Выведенные и заглушённые коммуникации и запасные гильзы за контуром — чтобы стены встали, а вводы уже были на месте.
• Фотоотчёт скрытых работ (коммуникации, арматура) — это твой «паспорт» плиты на случай споров и для собственного спокойствия.
• Заказанный заранее газобетон и клей — приедут к концу набора прочности.

Что дальше

Пока плита набирает прочность (~28 суток) — готовимся к кладке стен из газобетона. Материал мы уже заказали на этом этапе, так что стройка не встанет в ожидании блоков.

Полный комплект чертежей (листы 15–20 и остальные) — в блоке «Забрать проект» на странице дома.
