Тёплый пол
В доме Mikea отопление — водяной тёплый пол: трубы змейкой по всей площади, залитые в стяжку. Собирают его «пирогом» по плите, а главное правило этапа простое и жёсткое: опрессовать контуры до стяжки. Протечку, залитую в стяжку, потом не найти иначе как вскрытием пола.
Параметры по проекту (лист 37, раздел КР/ОВ)
- Труба: сшитый полиэтилен с AL-слоем, Ø16 мм, укладка с шагом 200 мм, отступ от стены 100 мм.
- Контуры №1–7 по помещениям; общая длина трасс — 523,5 м. Коллектор тёплых полов — в помещении №4; терморегуляторы на h=900 от пола.
- Пирог по плите (снизу вверх): ЭППС-35 100 мм → стенофон 2 мм → арматурная сетка 100×100×4 → труба → стяжка (демпферная лента по периметру 6×100 мм).
- Стяжка тёплого пола — ~80 мм (размер проставлен на листе 37; то же в Узле А фундамента), минимальный слой над сеткой — 45 мм.
Числа — из проекта (facts.json). Норма СП 60.13330 (отопление) — общая.
Погодное окно
- Работаем в закрытом тёплом контуре (после кровли и утепления). Стяжку льют при плюсовой температуре.
- Стяжке нужна сушка — не форсируем прогрев тёплым полом сразу (см. ниже), иначе растрескается.
Логика этапа
Сначала собираем основание-пирог на плите (утеплитель, чтобы не греть землю, и сетка-армирование), затем раскладываем и крепим трубу контурами по проекту и заводим концы на коллектор, потом опрессовываем (проверяем герметичность под давлением) и только после этого заливаем стяжку, оставляя давление в трубах.
Порядок продиктован одной мыслью: всё скрытое проверяем до того, как зальём. Труба, коллекторные соединища и опрессовка — до стяжки.
Точки невозврата
- Стяжка без опрессовки. Залил непроверенные контуры — течь ищешь вскрытием пола. Опрессовка обязательна до стяжки и держится во время заливки.
- Нет демпферной ленты по периметру. Тёплая стяжка расширяется; без компенсационного зазора она трескается. Лента 6×100 — по всему периметру до заливки.
- Залом трубы. Перегнул контур — сузил проход, петля не греет. Гнём плавно, повреждённый участок не кладём.
Что уже готово к старту (вход с прошлого этапа)
- Тёплый закрытый контур (кровля + утепление) — стяжку есть где сушить и не заморозить.
- Плита очищена; при необходимости на ней уже лежит ЭППС-35 100 мм (нижний слой пирога из Узла А фундамента) — если нет, укладываем в начале этапа.
- Инженерные вводы (вода, электрика) и места коллектора готовы с этапа фундамента.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во (по проекту) | Срок поставки | Заказать за … до работ |
|---|---|---|---|
| Труба сшитый полиэтилен с AL, Ø16 | 523,5 м трасс + запас | под заказ, 3–7 дней | за неделю |
| Коллектор тёплых полов + терморегуляторы | 7 контуров / 6 терморегуляторов | под заказ, длинный цикл | за 2–3 недели |
| ЭППС-35 100 мм, стенофон 2 мм, арматурная сетка 100×100×4 | по площади пола | со склада / под заказ | за неделю |
| Демпферная лента 6×100 | по периметру помещений | со склада | за 3 дня |
| Стяжка (ЦПС/полусухая), клипсы/крепёж трубы к сетке | по объёму | со склада | за 3 дня |
| Теплоизоляция Energoflex Super Protect 6 мм (подводки радиаторов) | по подводкам | со склада | за 3 дня |
Заказать заранее — для отделки
| Позиция | Цикл поставки | Почему сейчас |
|---|---|---|
| Чистовые напольные покрытия | под заказ | Пол — основа отделки; выбираем совместимое с тёплым полом. |
Живая стоимость — с ценовым слоем Mikea. Цены руками не вписываем.
Инструмент и руки
Сколько человек: раскладку удобно вести вдвоём (один разматывает и гнёт трубу, другой крепит); стяжку — бригадой, её льют быстро.
Инструмент: ножницы/резак для трубы, гибочная пружина, клипсы/крепёж трубы к сетке, опрессовочный насос с манометром, ключи под коллектор, правило и гладилки для стяжки, маяки.
Подготовка перед работой
- Убедись, что ЭППС лежит по всей площади без щелей, стыки вразбежку.
- Проклей демпферную ленту по всему периметру помещений и вокруг колонн/проёмов.
- Разложи и закрепи арматурную сетку 100×100×4 — к ней будем крепить трубу.
Как делаем
1. Основание-пирог по плите

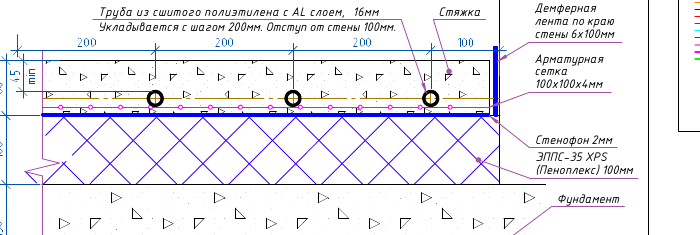

По плите собираем пирог: ЭППС-35 100 мм (утеплитель вниз), стенофон 2 мм, по периметру — демпферная лента 6×100, сверху — арматурная сетка 100×100×4.
Если делаешь впервые — зачем ЭППС, стенофон и демпферная лента
- ЭППС вниз — чтобы не греть землю. Без утеплителя половина тепла уйдёт вниз в плиту и грунт. ЭППС отражает тепло вверх, в дом.
- Демпферная лента — обязательна. Тёплая стяжка при нагреве расширяется. Лента по периметру даёт ей зазор для расширения; без неё стяжку разорвёт по краям.
- Сетка — под крепёж и армирование. К ней клипсами крепят трубу (чтобы не всплыла в стяжке) и она армирует стяжку.
- Готово, когда: ЭППС без щелей по всей площади, демпферная лента по всему периметру, сетка уложена.
2. Раскладка контуров и коллектор

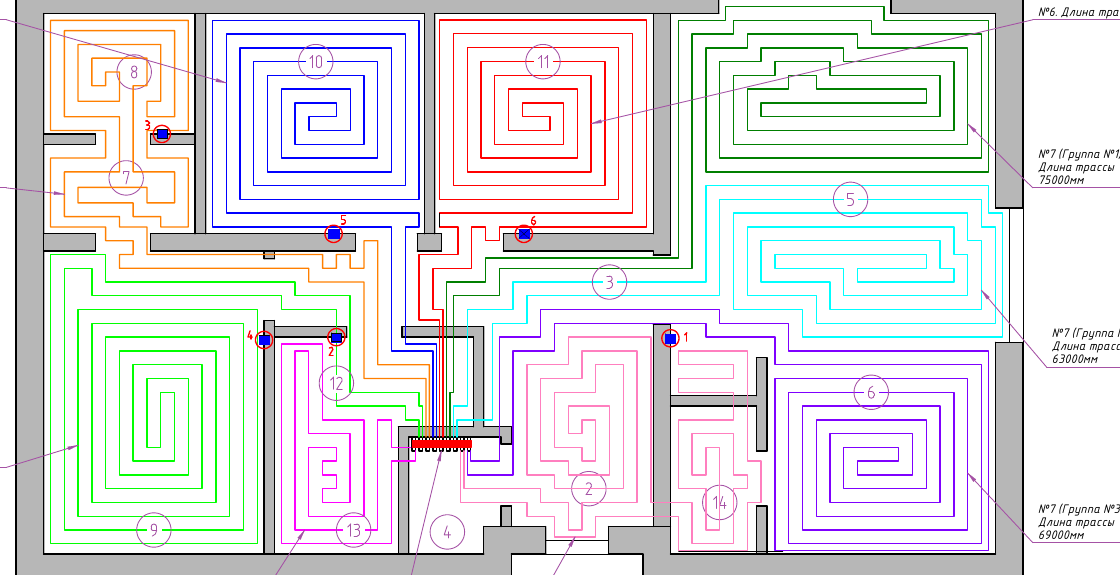

Раскладываем трубу Ø16 по контурам проекта (лист 37) — шаг 200 мм, отступ от стены 100 мм, плавными петлями без заломов, крепим к сетке. Концы контуров заводим на коллектор в помещении №4.
Если делаешь впервые — раскладка, шаг, коллектор
- Один контур — одна петля без стыков. Каждый контур — цельный кусок трубы от коллектора и обратно, без соединений в стяжке (стык под стяжкой — потенциальная течь). Длины контуров — по экспликации проекта (23,5–75 м).
- Шаг 200 и отступ 100. Шаг между витками 200 мм даёт равномерный прогрев без «тёплых полос»; от стен отступают 100 мм — под стеной греть незачем.
- Крепление. Трубу пристёгивают клипсами к сетке через каждые ~0,5 м и на поворотах, чтобы при заливке не всплыла.
- Коллектор. Все контуры сходятся на гребёнку-коллектор (пом.№4), где балансируются и управляются терморегуляторами (h=900 от пола).
- Готово, когда: контуры разложены по проекту, без заломов и стыков в поле, закреплены, заведены на коллектор и подписаны.
3. Опрессовка (до стяжки!)
Заполняем контуры, поднимаем давление опрессовочным насосом и выдерживаем — давление не должно падать. Так проверяем герметичность до заливки.
Если делаешь впервые — что такое опрессовка и почему до стяжки
- Опрессовка — испытание давлением: систему заполняют, накачивают давление выше рабочего и держат несколько часов (обычно сутки). Упало давление — где-то течь, ищем и устраняем сейчас, пока труба открыта.
- Почему до стяжки. После заливки протечку видно только по мокрому пятну или счётчику, а чинить — вскрывать стяжку и портить пол. Поэтому опрессовка — железное правило.
- Готово, когда: под давлением система держит без падения заданное время; протечек и потений соединений нет.
4. Стяжка
Не сбрасывая давление в трубах, заливаем стяжку ~80 мм по маякам, выравниваем и заглаживаем. Даём стяжке набрать прочность и высохнуть, и только потом плавно, ступенями, вводим тёплый пол в работу.
Если делаешь впервые — заливка и первый прогрев
- Давление держим при заливке. Если во время заливки труба где-то повредится, под давлением это видно сразу (падение манометра) — успеешь исправить.
- Стяжка ~80 мм. По проекту (лист 37) минимальный слой над арматурной сеткой — 45 мм; над верхом трубы Ø16 получается ~30 мм — этого достаточно, чтобы пол прогревался равномерно и не трескался над петлями.
- Сушка и первый прогрев. Стяжку не топят сразу на максимум: сначала естественная сушка (недели), затем прогрев поднимают ступенями по несколько градусов в день. Резкий нагрев сырой стяжки = трещины.
- Готово, когда: стяжка ровная по маякам, без трещин, набрала прочность; первый прогрев проведён плавно.
Частые ошибки
- Стяжка без опрессовки — течь под полом, вскрытие. Опрессовка до и во время заливки.
- Нет демпферной ленты — стяжка трескается по краям. Лента 6×100 по всему периметру.
- Стык трубы в стяжке — скрытая течь. Контур — цельная петля от коллектора.
- Залом трубы — петля не греет. Гнём плавно, залом вырезаем.
- Резкий первый прогрев — трещины в стяжке. Поднимаем температуру ступенями.
Контроль и приёмка
Контроль и приёмка тёплого пола0 из 7
Оставляем для следующего этапа
- Готовое основание пола (ровная стяжка) под чистовую отделку.
- Работающее отопление — можно вести отделку в тепле.
Что дальше
Остаётся контроль и сдача: свести операционный и приёмочный контроль по всем этапам и принять дом.
Полный комплект чертежей — в блоке «Забрать проект» на странице дома.
