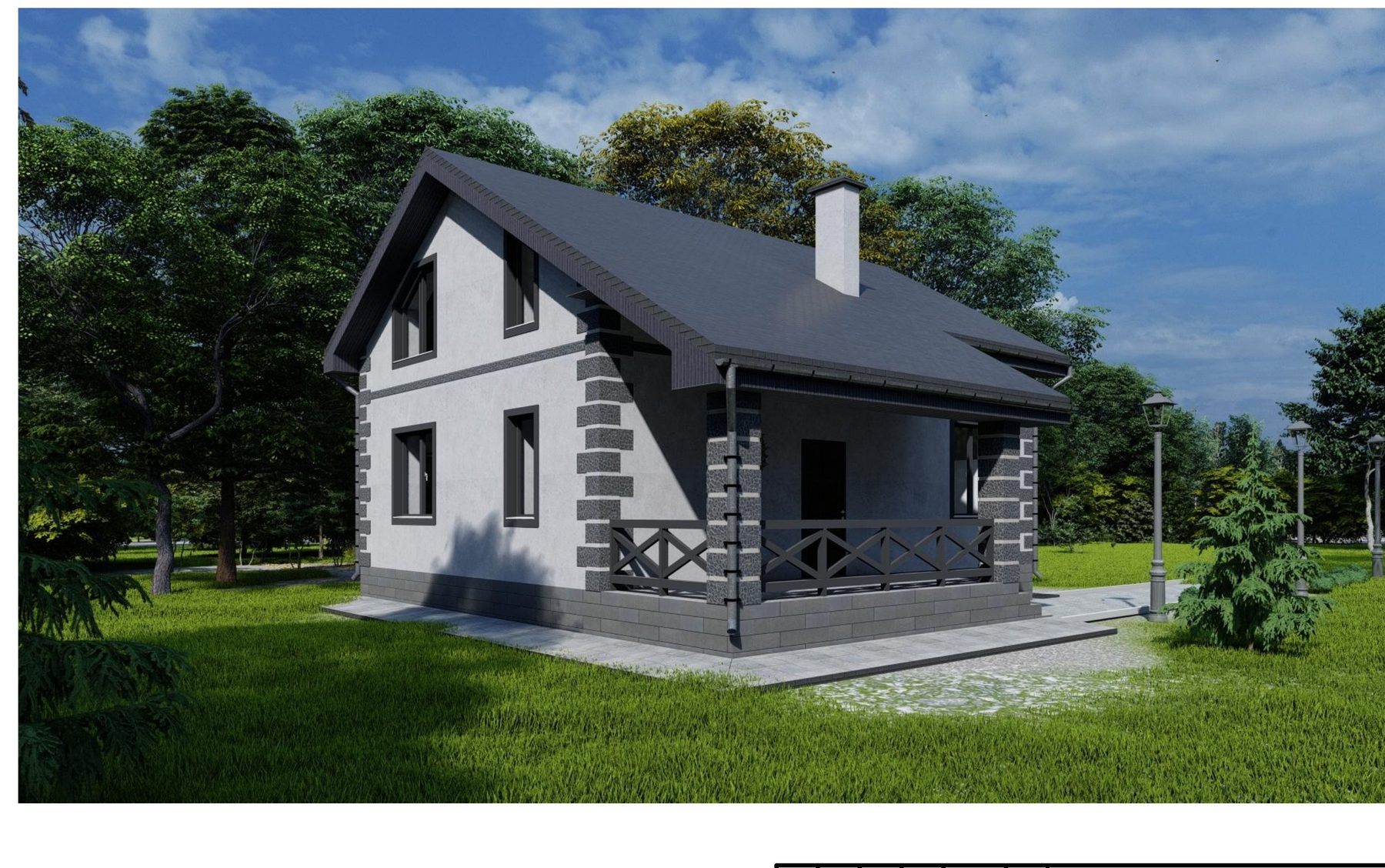

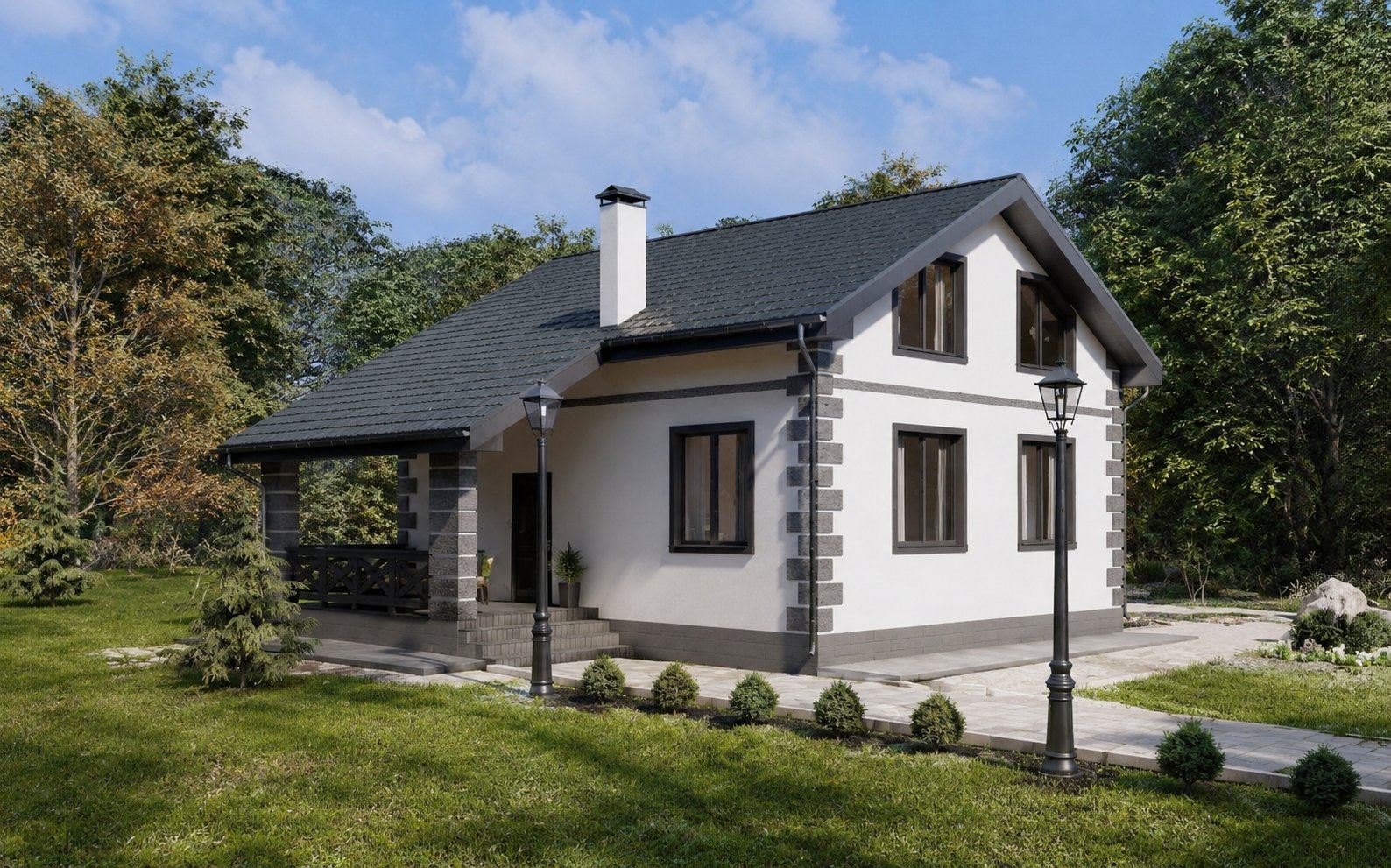

Двухэтажный дом из керамзитобетонных блоков (129 м²)

Инструкция по шагам

11 этапов — от фундамента до сдачи. Каждый шаг — отдельная страница: что делать, что купить и каких ошибок не повторять.

1. 01Подготовка, геология и разметкаЧто за дом из керамзитобетонных блоков на буронабивных сваях, зачем под сваи нужна геология, привязка контура 7,24×9,3 м, разметка осей 1-2 / А-В, планирование инженерных коммуникаций до плиты. Климат: t −35, ветер II, промерзание 1,8 м.несколько днейлисты АС-1, 17-18→
2. 02Буронабивные сваи Ø30026 буронабивных свай Сб-1 Ø300 длиной 2,5 м: бурение скважин, арматурный каркас 4Ø12 А400 с хомутами Ø8, бетонирование В20. Отметки низа −3,160, верха −0,660/−0,910.3–5 днейлисты КР-2, КР-3→
3. 03Монолитный ростверк по сваямМонолитный ж/б ростверк 500×600 по оголовкам свай: опалубка, арматура Ø12 А500С шаг 200 с хомутами Ø8, бетон В25, узел сопряжения свая-ростверк. Ростверк связывает сваи в единую раму.1–1,5 неделилисты КР-4→
4. 04Плита по грунту и цокольМонолитная плита по грунту 150 мм (В15) на отметке −0,270 по подготовке из ПГС и пеноплекса 50 мм, гидроизоляция, узел устройства цоколя. Основание под полы первого этажа.1 неделялисты КР-5, КР-6→
5. 05Кладка стен первого этажаКладка наружных стен из керамзитобетонного блока D600 390×290×190, внутренних несущих и перегородок 90, вентканалов из кирпича. Армирование кладки, укладка перемычек ПБ над проёмами.3–4 неделилисты КР-7, КР-8, АС-15/17→
6. 06Армопояс и перекрытие над 1-м этажомМонолитный армопояс на отм. +2,810 (сечение 390×190, 6Ø12 А500С, бетон В25) по верху стен и монтаж сборных пустотных плит перекрытия ПК (ГОСТ 9561-91) на отм. низа +3,000.1–1,5 неделилисты КР-10, КР-11, КР-12→
7. 07Кладка стен второго этажа и фронтоныКладка стен мансардного второго этажа из керамзитоблока, фронтоны под двускатную кровлю, второй армопояс/опора под мауэрлат. Проёмы под окна второго этажа с перемычками.2–3 неделилисты КР-7, АС-16/18, разрезы→
8. 08Стропильная системаМауэрлат 200×200 по армопоясу, стропила из бруса 200×100 с шагом ~690 мм, узлы врубки и крепления скруткой к анкерной шпильке, кобылки, конёк. Каркас двускатной кровли уклоном ~30°.1–1,5 неделилисты КР-13, КР-14, АС-21→
9. 09Кровельный пирог и металлочерепицаУтепление кровли 200 мм между стропил, пароизоляция, гидроизоляция, контробрешётка и обрешётка, монтаж металлочерепицы RAL 8017, узлы конька и карниза, водосток. Площадь кровли 132,6 м².1–2 неделилисты АС-21, КР-14, разрезы→
10. 10Мокрый фасад, окна-двери и террасаУтепление и мокрый фасад (штукатурка RAL 7036) с рустованными углами под камень, заполнение проёмов по ведомости окон и дверей, крыльцо-терраса, финишная отделка.3–4 неделилисты АС-11-14, АС-22→
11. 11Ведомость материалов и деталейСколько нужно на дом: керамзитобетонные блоки по типам (объёмы и штуки из проекта), кирпич, сваи и бетон ростверка, плиты перекрытия, перемычки, стропильный брус, утеплитель, металлочерепица, окна и двери.справочнолисты КР-7/8/11/12, АС-21/22→

Забрать проект с собой

Чертежи и смета — бесплатно, навсегда. Удобно открыть с телефона прямо на участке. Попросим только войти по телефону — проект сохранится в вашем кабинете.

Проект дома — комплекты АС + КР, 36 листовPDF · войдите, чтобы скачать

Характеристики

Ориентиры проекта — точные значения в чертежах. «~» значит «примерно».

Этажей

2 (второй — мансардный)

Габарит по осям

7,24 × 9,3 м

Общая площадь

129,1 м²

Жилая площадь

76,8 м²

Площадь застройки

93,7 м²

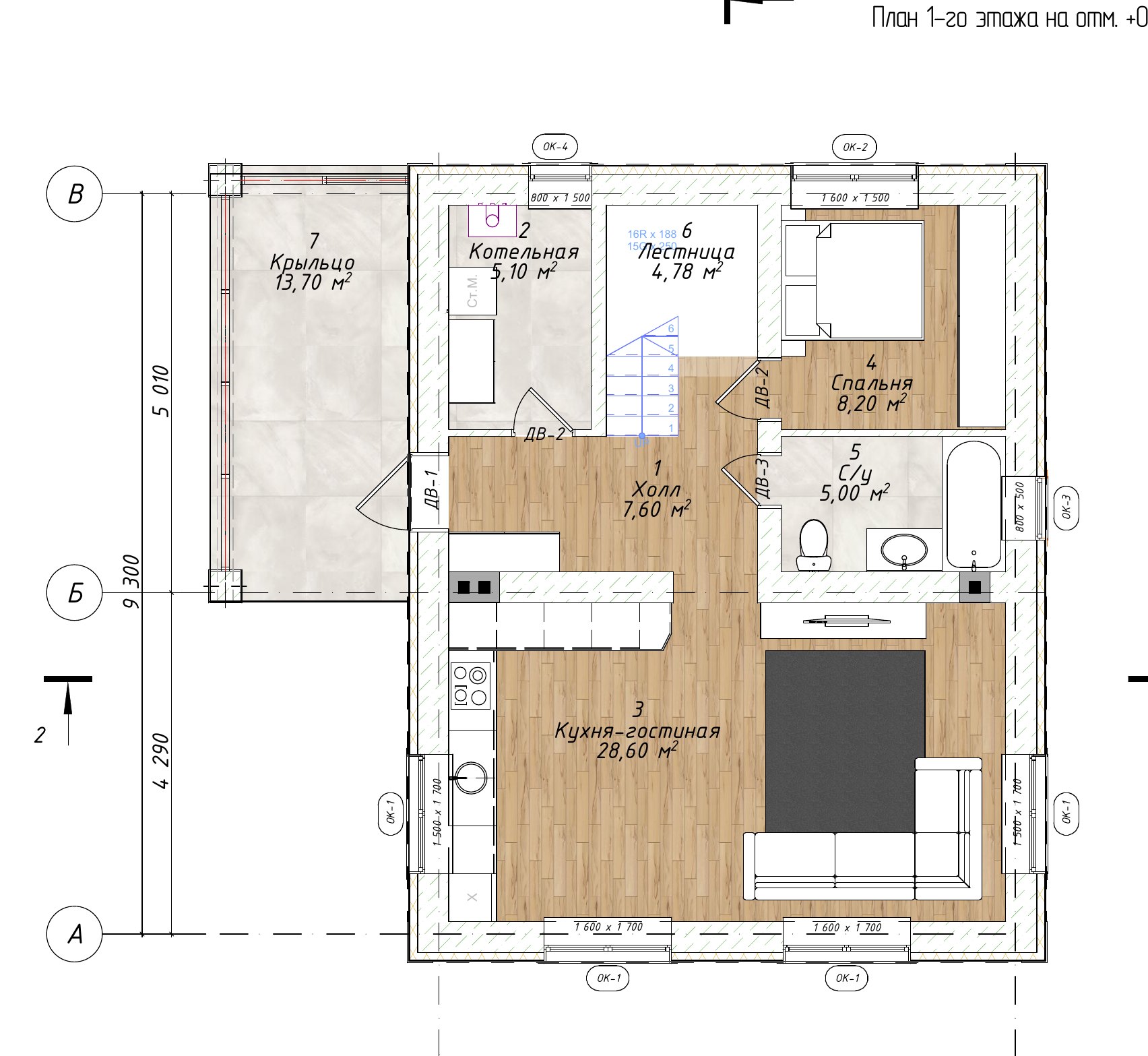

Комнаты

4 спальни + кухня-гостиная 28,6 м² + гардеробная

Санузлы

2 (по одному на этаж) + котельная

Крыльцо-терраса

13,7 м²

Фундамент

26 буронабивных свай Ø300 + монолитный ростверк 500×600 + плита по грунту

Стены

керамзитобетонный блок D600 390 мм + утепление 100 + мокрый фасад

Перекрытие

сборные пустотные плиты ПК (ГОСТ 9561-91) по армопоясу +2,810

Кровля

скатная двускатная, металлочерепица RAL 8017

Листов в проекте

36 (АС 22 + КР 14), стадия П
