Плита по грунту и цоколь

Ростверк на сваях поднял дом над землёй, но между лентами ростверка — открытый грунт. Пол первого этажа здесь делают монолитной плитой по грунту: заливают бетонную плиту прямо на утеплённое и уплотнённое основание внутри контура ростверка. Заодно оформляют цоколь — переход от фундамента к стене, который отсекает влагу и холод от земли.

Из чего пирог пола и цоколя (листы КР-5 «Плита», КР-6 «Узел цоколя»)

Пирог пола снизу вверх:

• Геотекстиль по грунту, основание — уплотнённая ПГС (щебёночно-песчаная смесь, слой ~200 мм);
• полиэтиленовая плёнка 250 мкм (отсечка влаги);
• монолитная ж/б плита 150 мм, бетон В15, армирована Ø12 А500С шаг 200 в один слой;
• экстр. пенополистирол Пеноплекс 50 мм (утепление);
• чистовая стяжка 50 мм (В7,5);
• финишное покрытие (ламинат 10 мм).

Стали на плиту ≈ 669 кг, бетона В15 ≈ 11,4 м³.

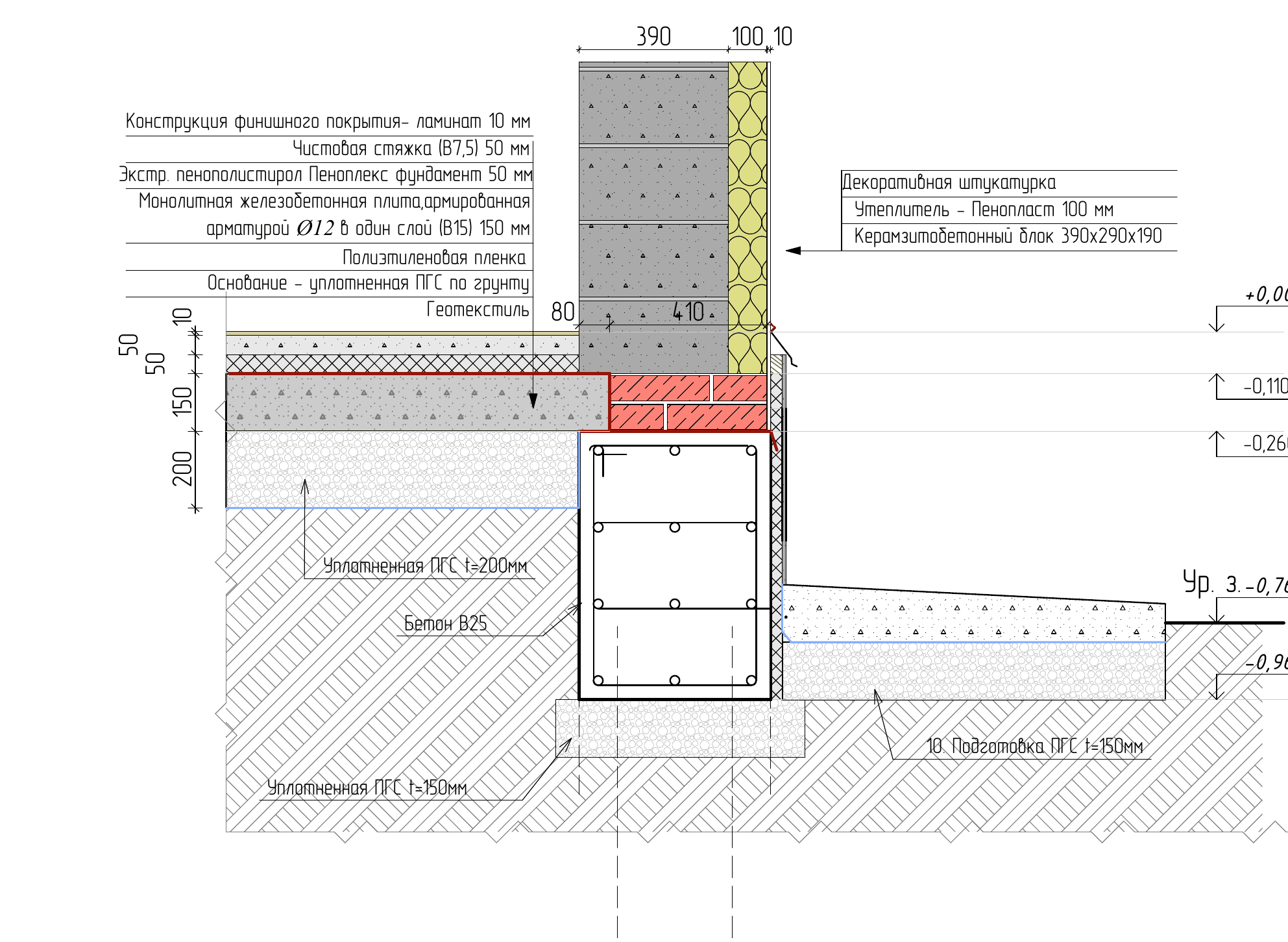

Узел цоколя — ключевая картинка этапа. На ней видно, как стыкуются пол, стена, ростверк и отмостка: над ростверком идёт выравнивающий кирпичный ряд цоколя, на него встаёт керамзитоблок стены (390) с наружным утеплителем 100 мм, а снаружи по грунту — отмостка на подготовке из ПГС. Отметка земли −0,760, чистый пол — 0,000.

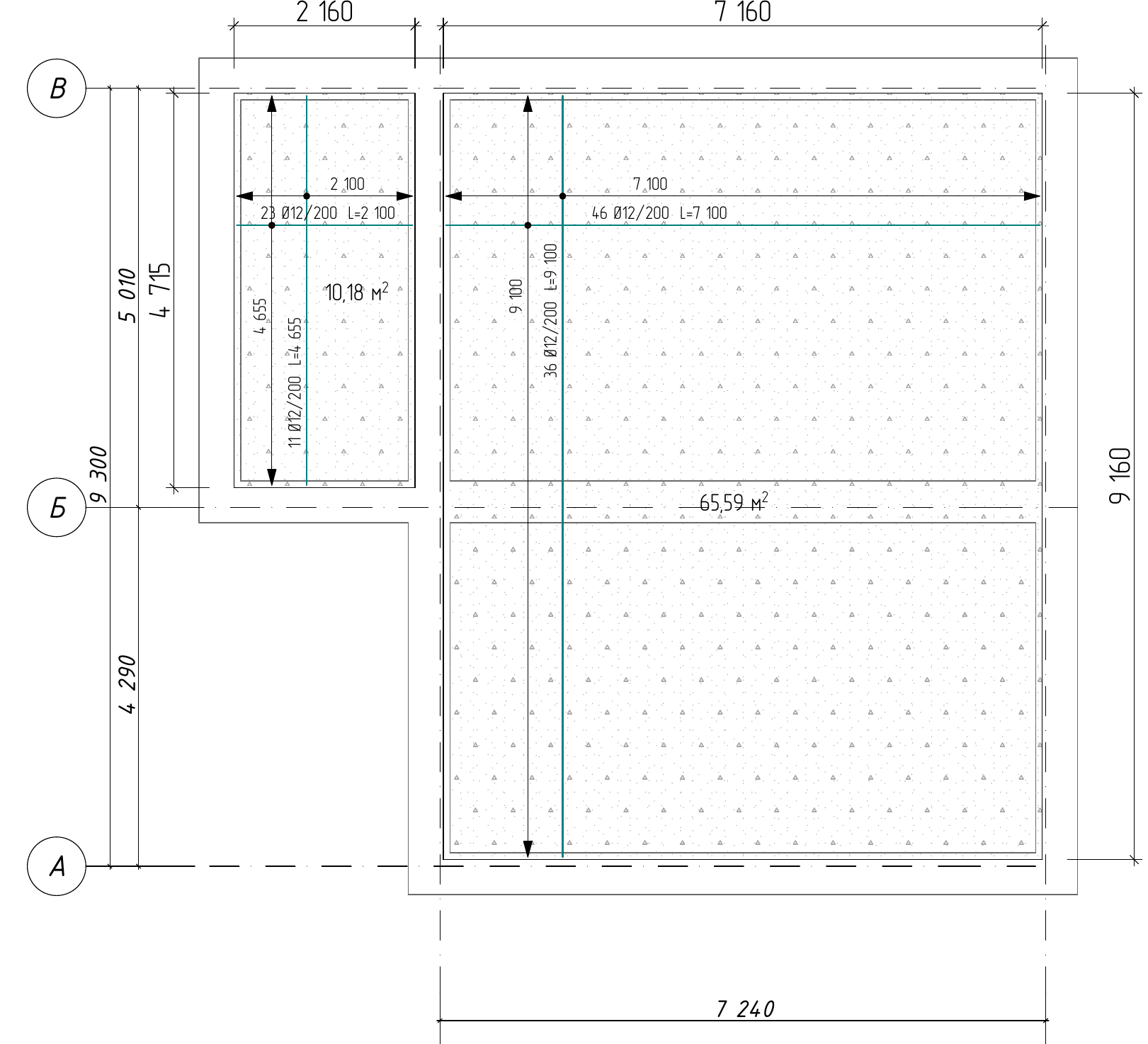

Армирование плиты

Плита армируется одной сеткой из Ø12 с шагом 200 мм в обоих направлениях — она лежит в теле плиты на фиксаторах, а не на грунте. По проекту прямо посчитаны все материалы (бетон, пеноплекс, гидроизоляция, ПГС) — бери объёмы из спецификации листа, чтобы не заказывать «на глаз».

Погодное окно

Погодное окно

Плиту льют в тёплый сухой период. Утеплитель и плёнку укладывают по сухому основанию. Бетон плиты, как и ростверк, первую неделю держат влажным и не морозят. Осенью успевай залить и укрыть до заморозков.

Что нужно к старту (вход)

• Ростверк набрал прочность, распалублен (этап 03).
• Внутри контура выведены все коммуникации под плиту (этап 01) — после заливки их не проложить.
• Грунт внутри контура спланирован под отсыпку.

План закупок этапа

Заказываем сейчас

Материал / позиция	На что	Примечание
ПГС	уплотнённое основание	слой ~200 мм; объёмы — в ведомости материалов
Геотекстиль, плёнка 250 мкм	разделение и отсечка влаги	по площади плиты
Пеноплекс 50 мм	утепление пола	над плитой, под чистовой стяжкой
Арматура Ø12 А500С	сетка плиты	шаг 200, один слой
Бетон В15 (плита) и В7,5 (стяжка)	плита и чистовая стяжка	≈ 11,4 м³ плита
Кирпич	выравнивающий ряд цоколя	по узлу цоколя

Хитрость с площадки

Все закладные под пол — гильзы под трубы, канализационные выпуски, контур тёплого пола, если он будет — заложи в тело плиты ДО бетона. Разложи и надёжно закрепи, чтобы не всплыли. Забыл — потом только штробить готовую плиту.

Что понадобится: инструмент и руки

• Инструмент: виброплита для уплотнения ПГС, правило, вибратор/виброрейка для бетона, нивелир, крючок для вязки.
• Что сам, что спецу: отсыпку, утеплитель, вязку сетки реально сделать самим. Заливку и выравнивание плиты по нулю удобнее вести бригадой — площадь большая, бетон надо разровнять до схватывания.

Как делаем

1. Отсыпь и уплотни ПГС послойно виброплитой по геотекстилю — основание должно быть плотным и ровным.
2. Застели плёнку 250 мкм с нахлёстом — отсечка влаги от грунта.
3. Уложи пеноплекс по пирогу и свяжи сетку Ø12/200 на фиксаторах.
4. Залей плиту бетоном В15 толщиной 150 мм, уплотни виброрейкой, выровняй по отметке.
5. Ухаживай за бетоном (влажность, укрытие), дай набрать прочность.
6. Выведи цоколь: выложи выравнивающий кирпичный ряд по ростверку, сделай гидроизоляцию под стену.
7. Позже (после стен и отделки) — чистовая стяжка В7,5 50 мм и финишное покрытие.

Точка невозврата — закладные и гидроизоляция

Всё, что должно пройти сквозь плиту (трубы, гильзы), закладывается до бетона. И не забудь гидроизоляцию между цоколем и стеной: керамзитоблок, поставленный прямо на бетон без отсечки, тянет влагу снизу и намокает.

Частые ошибки

• Плохо уплотнили ПГС — плита проседает и трескается. Уплотняй послойно виброплитой.
• Сетка лежит на плёнке/грунте — арматура без защитного слоя. Ставь на фиксаторы.
• Забыли закладные — штробят готовую плиту.
• Нет гидроизоляции цоколя — стена тянет влагу, сыреет низ.

Контроль и приёмка

Контроль плиты и цоколя0 из 5

• Основание ПГS отсыпано и уплотнено послойно по геотекстилю
• Уложены плёнка 250 мкм и пеноплекс 50 мм
• Сетка Ø12/200 связана в один слой на фиксаторах, закладные установлены
• Плита В15 150 мм залита, уплотнена, выровнена по нулю и укрыта
• Выведен цоколь, уложена гидроизоляция под стену

Что дальше

Плита готова, цоколь выведен, гидроизоляция лежит. Пора поднимать стены — следующий этап — Кладка стен первого этажа из керамзитобетонных блоков.
