Стропильная система

Крыша здесь скатная двускатная — привычный «домик» с уклоном ~30°. Держит её деревянный каркас: по верху стен лежит мауэрлат (брус, который распределяет нагрузку от крыши на стену), а на него опираются стропильные ноги — наклонные балки, задающие скаты. Это несущий скелет крыши; кровельный пирог и металлочерепицу положим сверху на следующем этапе.

Из чего каркас крыши (листы КР-12 «Стропилка», КР-13 «Узлы 1-3»)

• Мауэрлат — брус 200×200, по верху стен на гидроизоляции (2 слоя руберойда), притянут анкерными шпильками с шагом 500 мм к монолитному поясу.
• Стропильная нога — брус 200×100, шаг ≈ 690 мм (всего ≈ 209 п.м бруса).
• Узел опоры: стропило заводят в мауэрлат врубкой (глубина не более ¼ высоты сечения), низ дополнительно крепят скруткой проволокой Ø4 Вр-I к анкеру.
• Конёк: стропила сходятся вверху, стянуты болтом М16×180 с шайбами и накрыты доской 100×40.
• Кобылки — короткие доски, продлевающие стропило за стену для карнизного свеса (свес 500–800 мм).
• Древесина — хвоя ГОСТ 8486-86, влажность ≤20%, обработана огнезащитой «Пирилакс» и антисептиком. Узлы — по серии 2.160-9.

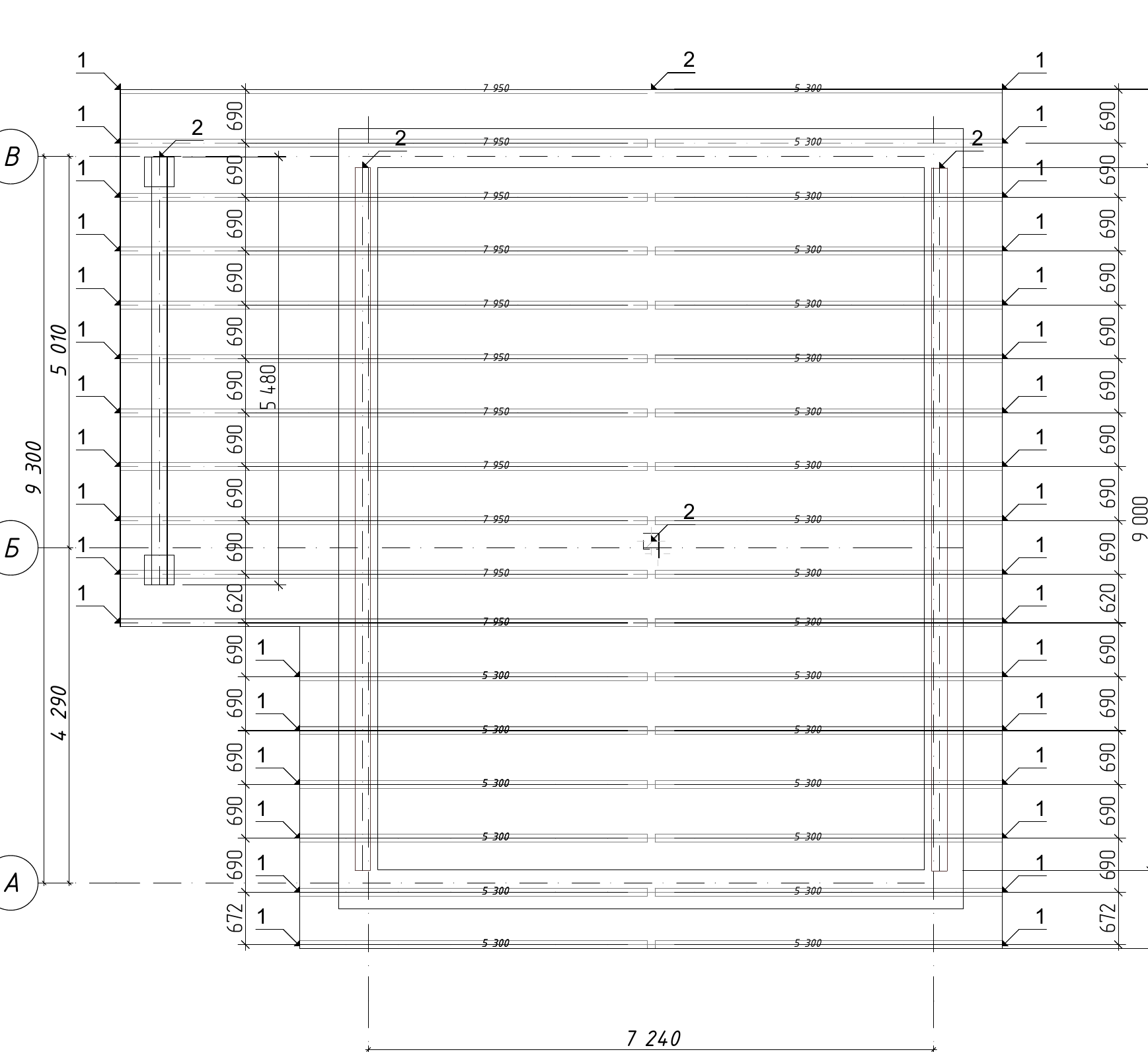

Стропила идут параллельными рядами с шагом ~690 мм по всей длине дома — частый шаг под снеговую нагрузку и металлочерепицу. Раскладку и привязки бери со схемы КР-12.

Узел карниза и опоры на стену

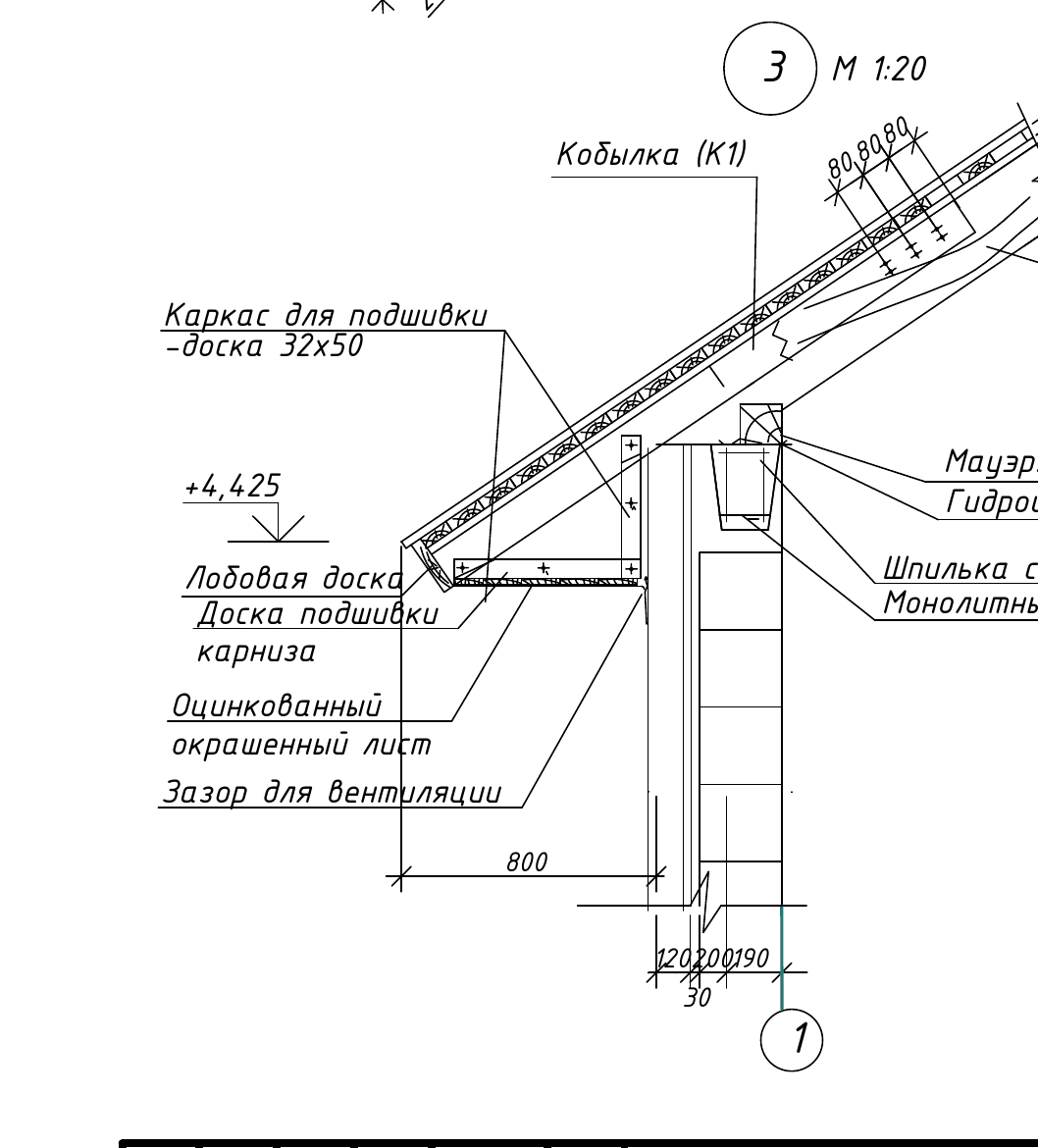

Узел карниза — самый важный: тут стропило садится на мауэрлат, притягивается к стене, а за стену выпускается кобылка для свеса. Под свесом — каркас подшивки (доска 32×50), лобовая доска и подшивка; между кровлей и утеплителем оставляют вентзазор — он выведет из-под кровли влажный воздух. Свес карниза 800 мм защищает стену от дождя.

Погодное окно

Погодное окно

Стропилку ставят в сухую погоду — мокрый брус тяжелее, «ведёт», и огнебиозащита по сырому не впитывается. Древесину обрабатывают антисептиком и огнезащитой до монтажа, на земле. Готовый каркас нельзя надолго оставлять открытым под дождём — сразу закрывают гидроизоляцией/плёнкой до кровли.

Что нужно к старту (вход)

• Верх стен и фронтоны выведены в плоскость, монолитный пояс с анкерными шпильками готов (этап 07).
• Брус просушен и обработан огнебиозащитой.

План закупок этапа

Заказываем заранее — длинная позиция

Материал / позиция	На что	Примечание
Брус 200×200 (мауэрлат)	опора по верху стен	≈ 25 п.м; заказать заранее, сухой
Брус 200×100 (стропила)	стропильные ноги	≈ 209 п.м; объёмы — в ведомости
Огнезащита «Пирилакс», антисептик	обработка всей древесины	до монтажа
Анкерные шпильки, болты М16×180, скрутка Ø4 Вр-I	крепёж узлов	шпильки шаг 500
Руберойд	гидроизоляция под мауэрлат	2 слоя

Приспособление — шаблон стропила

Первое стропило подгони по месту (врубка, угол конька, свес), проверь — и по нему сделай шаблон-эталон. Все остальные ноги режь по шаблону, а не по месту: 200+ погонных метров бруса пойдут одинаковыми, скаты выйдут ровными. Мерить каждое стропило заново — путь к «волне» на крыше.

Что понадобится: инструмент и руки

• Инструмент: пила/бензопила, стамеска под врубки, дрель, ключи под М16, шуруповёрт, уровень, шнур, страховка и леса.
• Что сам, что спецу: работа на высоте — стропилку честнее ставить бригадой со страховкой. Подрезку и обработку бруса можно делать самому внизу; подъём и монтаж на коньке — вдвоём-втроём.

Как делаем

1. Уложи гидроизоляцию (2 слоя руберойда) по верху стен, поставь мауэрлат 200×200 и притяни к поясу анкерными шпильками (шаг 500).
2. Смонтируй крайние стропильные пары на фронтонах, выставь конёк по шнуру — это задаёт плоскость скатов.
3. Ставь рядовые стропила по шаблону с шагом ~690: врубка в мауэрлат (не глубже ¼ сечения), верх — на коньковый узел на болтах М16×180.
4. Низ каждого стропила дополнительно закрепи скруткой проволокой Ø4 Вр-I к анкеру.
5. Прибей кобылки для свеса (гвозди шаг ~80 мм), выставь свесы 500–800 мм ровной линией.
6. Проверь плоскости скатов (шнур/рейка) и сразу закрой каркас от дождя до кровельных работ.

Точка невозврата — врубки, крепление к стене и плоскость скатов

Глубокая врубка (больше ¼ сечения) ослабляет стропило — режь по норме. Не притянул мауэрлат/стропила к стене — крышу поднимает ветром (её парусность велика). И плоскость скатов: «волну» по стропилам металлочерепица не спрячет — выводи по шнуру.

Частые ошибки

• Стропила по месту, без шаблона — скаты «волной».
• Врубка глубже ¼ сечения — стропило треснет по надрезу.
• Нет скруток/анкеровки к стене — крышу срывает ветром.
• Мауэрлат без гидроизоляции — брус на кладке гниёт.
• Брус не обработан огнебиозащитой — риск гниения и пожара.

Контроль и приёмка

Контроль стропил0 из 5

• Мауэрлат 200×200 уложен по гидроизоляции и притянут шпильками шаг 500
• Стропила 200×100 нарезаны по шаблону, шаг ~690, врубка не глубже ¼ сечения
• Конёк собран на болтах М16×180, низ стропил закреплён скрутками Ø4 Вр-I
• Кобылки прибиты, свесы 500–800 мм выведены ровной линией
• Вся древесина обработана огнебиозащитой; каркас закрыт от осадков

Что дальше

Каркас крыши стоит, скаты выведены. Следующий этап — Кровельный пирог и металлочерепица: утепляем крышу, зашиваем пирог и кроем металлочерепицей.
