Монолитный ростверк по сваям
Сваи стоят по отдельности — а держать дом они должны вместе. Связывает их ростверк: монолитная железобетонная балка-рама, отлитая поверх всех свай по периметру и по средней оси. Она распределяет вес стен на сваи и не даёт им работать вразнобой. По сути это тот же фундамент-лента, только по сваям, а не сплошная в траншее.

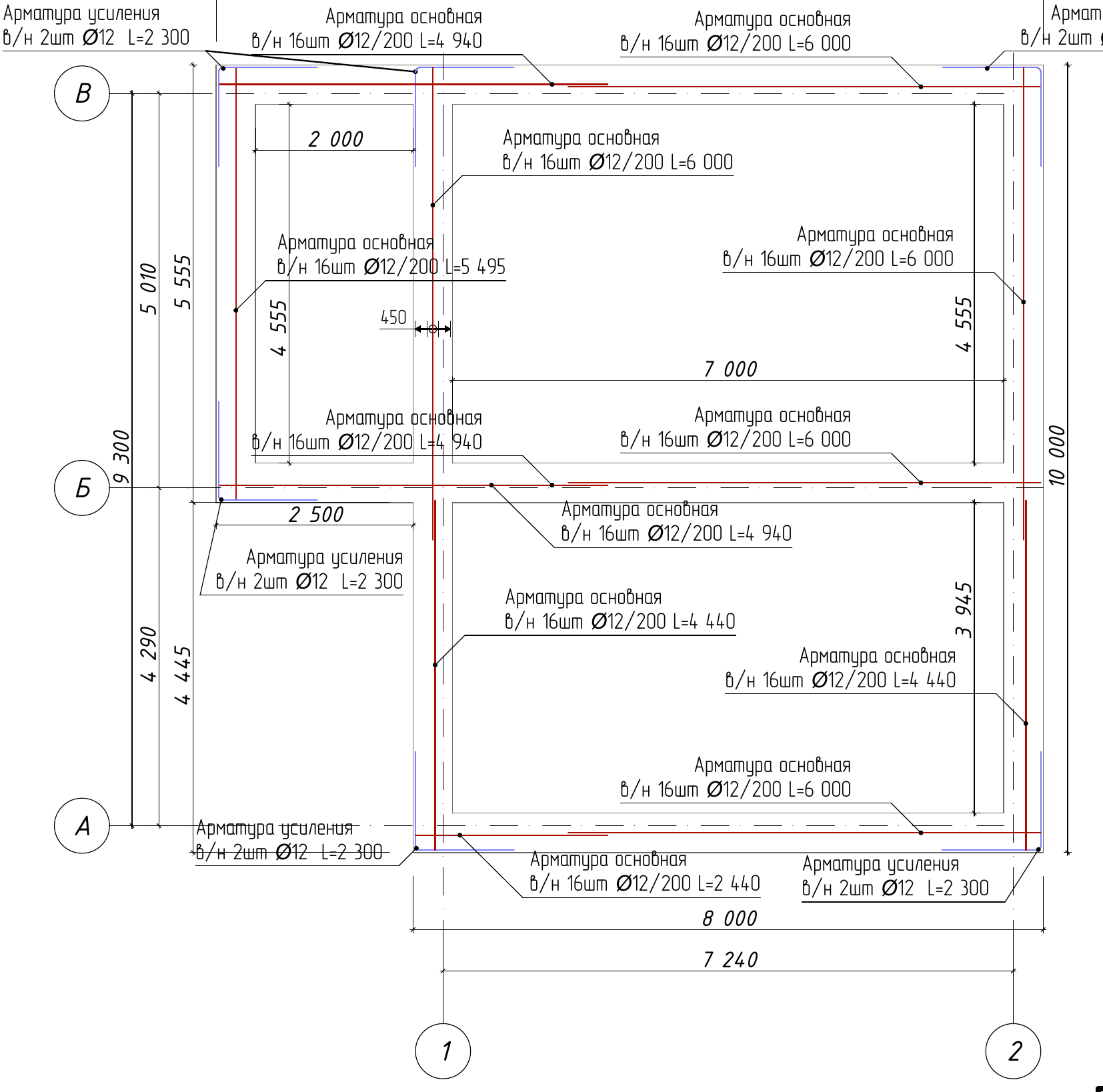

Из чего ростверк (лист КР-4 «Схема ростверков», сечение А-А; узел цоколя КР-6)
- Сечение: ширина 500 мм, высота — по отметкам верха −0,260 и низа −0,960 (≈600–700 мм).
- Бетон В25 — по детальному узлу цоколя. (В примечаниях листов свай проект называет и другой класс — при заказе бетона держись В25 как более прочного и уточни у поставщика.)
- Арматура: основные стержни Ø12 А500С с шагом 200 (сверху и снизу), в углах — арматура усиления 2Ø12, хомуты Ø8 с шагом 300. Всего стали ≈ 590 кг.
- Связь со сваями: выпуски арматуры свай 300 мм заводятся внутрь каркаса ростверка.
Ростверк идёт по всем наружным осям и по средней оси Б — там, где потом встанут несущие стены. В углах и на пересечениях добавлены стержни усиления — это самые нагруженные места рамы.

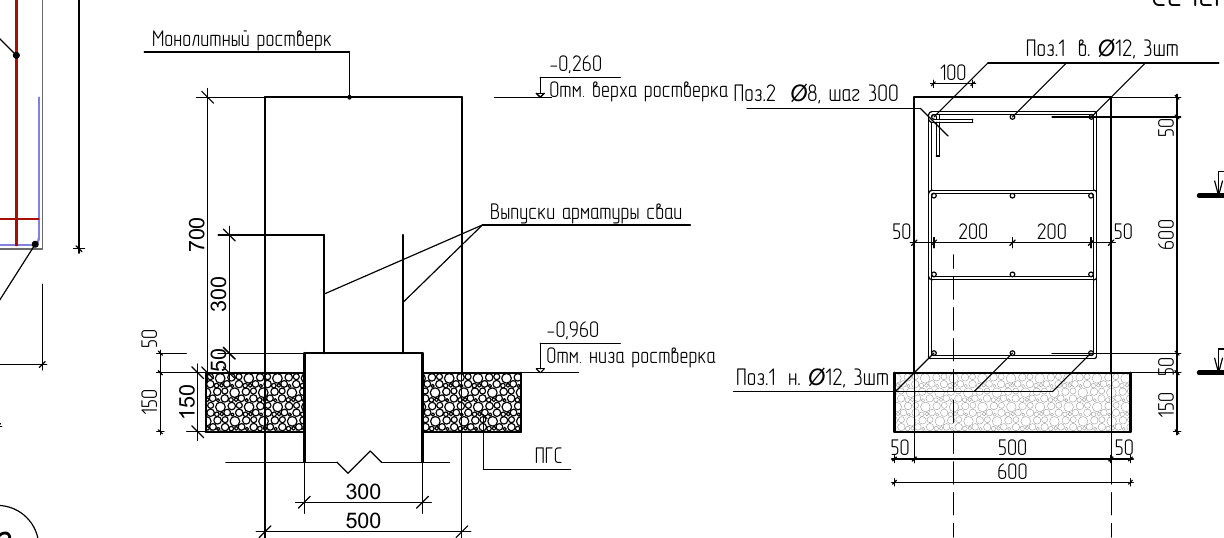

Сечение ростверка
Внутри ростверка — арматурный каркас: продольные прутки Ø12 идут двумя поясами (верх и низ), а хомуты Ø8 держат их в «коробку» каждые 300 мм. Каркас лежит на защитном слое бетона (не на грунте), а выпуски свай оказываются внутри него — это и есть узел, который делает сваю и ростверк одним целым.
Погодное окно
Погодное окно
Ростверк льют в плюсовую погоду. Свежий бетон набирает прочность 3–4 недели, критичные первые 7 дней его держат влажным (укрывают плёнкой, проливают) — на жаре бетон нельзя пересушивать. Заливать в дождь тоже плохо: вода разбавляет верх смеси. Лить при отрицательных температурах без прогрева и противоморозных добавок нельзя.
Что нужно к старту (вход)
- Сваи отлиты, верх выведен в горизонт, выпуски чистые (этап 02).
- Готова подготовка под ленты ростверка — по проекту под них отсыпают крупнозернистый песок 300 мм.
План закупок этапа
Заказываем сейчас
| Материал / позиция | На что | Примечание |
|---|---|---|
| Арматура Ø12 А500С | продольные стержни ростверка | шаг 200; объёмы — в ведомости материалов |
| Арматура Ø8 | хомуты | шаг 300 |
| Бетон В25 | тело ростверка | товарный, с вибрированием |
| Доска/фанера, брус | опалубка | щиты по высоте ростверка |
| Песок крупнозернистый / ПГС | подготовка под ленты ростверка | слой по проекту (150–300 мм) |
Приспособление — вязка каркаса на козлах
Каркас ростверка вяжи не в опалубке, а рядом, на козлах: разложи нижние стержни, надень хомуты, подвяжи, сверху — верхние прутки. Готовый каркас опусти в опалубку и заведи в него выпуски свай. Вязать «на весу» на козлах быстрее и точнее, чем скрючившись в узком щите.
Что понадобится: инструмент и руки
- Инструмент: крючок для вязки, болгарка, шуруповёрт и пила по опалубке, глубинный вибратор, нивелир/уровень, гидроуровень или лазер для верха.
- Что сам, что спецу: опалубку и вязку освоить реально. Заливку большого объёма удобнее вести бригадой с миксером и вибратором — важно уложить всю раму без холодных швов.
Как делаем
- Отсыпь и уплотни подготовку из ПГС 300 мм под ленты ростверка, застели плёнкой (чтобы бетон не отдавал воду в песок).
- Собери опалубку по ширине 500 мм и высоте ростверка, выставь верх строго по отметке −0,260, распорки и стяжки — чтобы не «раздуло» бетоном.
- Уложи каркас на защитный слой (фиксаторы), заведи внутрь выпуски арматуры свай, свяжи узлы.
- Залей бетон В25 за один заход по всей раме, уплотняя вибратором — рама должна быть монолитной, без стыков «вчера-сегодня».
- Выровняй верх по отметке, укрой и ухаживай за бетоном: первые дни проливай/держи влажным.
- Распалубь после набора прочности (обычно через несколько дней стенки снять можно, полную нагрузку — не раньше 3–4 недель).
Точка невозврата — монолитность и защитный слой
Ростверк должен быть одной непрерывной рамой. Зальёшь по частям с перерывом — получишь холодный шов в самом нагруженном узле. И следи за защитным слоем: арматура, вылезшая к поверхности или лежащая на грунте, начнёт ржаветь и раскрошит бетон.
Частые ошибки
- Заливка в несколько заходов — холодный шов, рама теряет прочность. Только за один раз.
- Каркас без защитного слоя — арматура «на поверхности», ржавеет. Ставь фиксаторы.
- Выпуски свай не завели в каркас — свая и ростверк работают порознь.
- Пересушили бетон на жаре — трещины. Держи влажным первую неделю.
- Слабая опалубка — «раздуло» стенки, геометрия поплыла.
Контроль и приёмка
Контроль ростверка0 из 5
Что дальше
Ростверк набрал прочность — есть жёсткая бетонная рама по всему периметру и по средней оси. Следующий этап — Плита по грунту и цоколь: заливаем пол первого этажа по утеплённому основанию и выводим цоколь.
