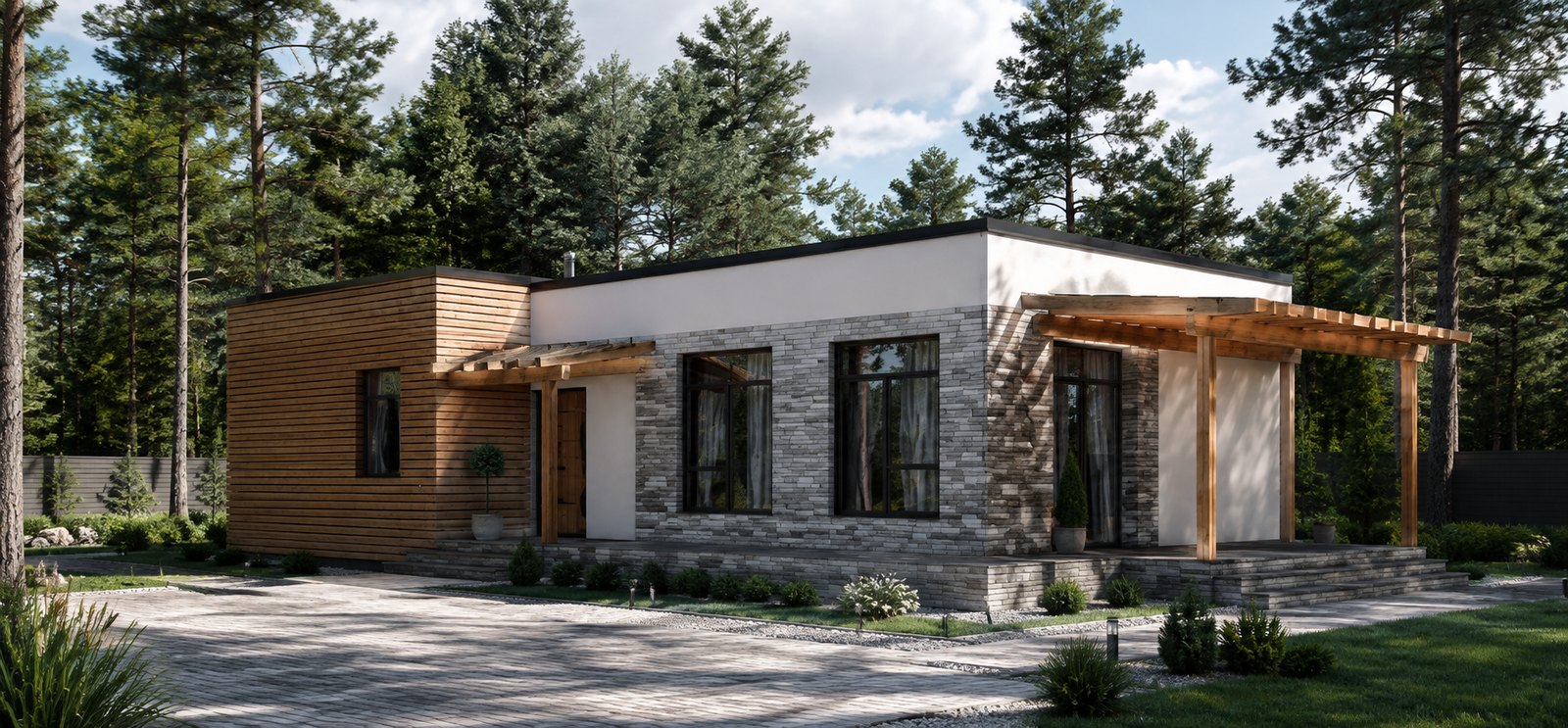

Одноэтажный дом на клеёном каркасе по японской технологии (141 м²)

Инструкция по шагам

11 этапов — от фундамента до сдачи. Каждый шаг — отдельная страница: что делать, что купить и каких ошибок не повторять.

1. 01Подготовка, геология и разметкаЧто такое каркас по японской технологии из клеёного бруса, зачем под забивные сваи нужна геология, привязка контура 16,7×10,1 м, разметка осей 1–10 / А–Ж, планирование инженерных коммуникаций до свай. Климат IIВ, снег 210, ветер 23, t −28.несколько днейлисты 1, 3–4, 7→
2. 02Свайное поле — забивные сваи 150×15063 забивные железобетонные сваи 150×150 по плану свайного поля, забивка спецтехникой, срубка и вывод оголовков в единый горизонт, отметка низа ростверка.2–3 днялисты 17→
3. 03Ростверк из клеёного брусаБрус ростверка 100×200 по оголовкам свай, сборка на металлических кронштейнах МН-120 и соединителях МНР178, нагели и болты М12, стыки бруса. Гидроизоляция по сваям.1 неделялисты 15–16, 18→
4. 04Лаги пола и перекрытие 0.000Монтаж лаг пола на отметке −240 по ростверку, узлы крепления, утепление 200 мм, паро- и ветрозащита, черновой настил под чистый пол 0.000.1 неделялисты 19–21→
5. 05Стойки каркаса стенСтойки из клеёного бруса 100×100 по ростверку, установка на соединителях МНР178 и кронштейнах МН-120, нагели и болты М12×115/125, узлы крепления стойки к ростверку.1–2 неделилисты 22–24, 27–28→
6. 06Верхняя обвязка и ригели проёмовНесущие балки верхней обвязки 100×200 по стойкам на металлоконнекторах, ригели над оконными и дверными проёмами, узлы креплений.1 неделялисты 25–26, 29→
7. 07Монтаж стен и перекрёстное утеплениеЗаполнение каркаса пиломатериалом камерной сушки по планам монтажа стен (оси 1–10 / А–Ж), перекрёстное утепление 200 мм в два слоя, ветрозащита снаружи и пароизоляция изнутри.2–3 неделилисты 30–48→
8. 08Балки потолка (перекрытие +2800)Балки потолка 100×200 по верхней обвязке на кронштейнах МН-120 и соединителях МНР178, узлы крепления, утепление чердачного перекрытия 200 мм.несколько днейлисты 49–50→
9. 09Плоская кровля, парапет и мембранаУклонообразующие стропила 100×200 (разуклон 1,7%), основание OSB-3 21 мм, мембрана Plastfoil 1,5, парапет, вентзазор и утеплитель 200 мм, узлы кровли и водосток.1–2 неделилисты 51–55→
10. 10Фасады, окна-двери и терраса-перголаНаружная отделка (камень, деревянный планкен, штукатурка), заполнение проёмов по ведомости окон и дверей, сборка перголы над террасами, финиш.3–4 неделилисты 8–14→
11. 11Ведомость материалов и деталейСколько нужно на дом: брус по сечениям, лаги, стойки, балки, стропила, OSB, утеплитель, мембрана, гипсокартон, фасад, окна и двери. Ориентировочные количества для сметы и объёмов закупки.справочнолисты по проекту→

Забрать проект с собой

Чертежи и смета — бесплатно, навсегда. Удобно открыть с телефона прямо на участке. Попросим только войти по телефону — проект сохранится в вашем кабинете.

Проект дома — альбом КД, 52 листаPDF · войдите, чтобы скачать

Характеристики

Ориентиры проекта — точные значения в чертежах. «~» значит «примерно».

Этажей

1

Габарит по осям

16,7 × 10,1 м

Общая площадь

141,1 м²

Площадь застройки

156,6 м²

Отапливаемая площадь

~ ≈103 м²

Комнаты

3 спальни + кухня-гостиная 37,6 м²

Санузел

1 + техпомещение (котельная)

Террасы

крытая 16 + открытая 17 м²

Фундамент

63 забивные сваи 150×150 + ростверк из клеёного бруса 100×200

Каркас

клеёный брус: стойки 100×100, балки 100×200, коннекторы МН-120 / МНР178

Утепление

перекрёстное 200 мм

Кровля

плоская, мембрана Plastfoil 1,5 по OSB-3 21 мм

Листов в проекте

52 (стадия КД)
