Свайное поле — забивные сваи 150×150
Фундамент этого дома — забивные железобетонные сваи. В отличие от винтовых, их не вкручивают, а забивают в грунт копром (сваебойной машиной) до «отказа» — момента, когда свая почти перестаёт уходить от удара. Такой фундамент несёт большие нагрузки и хорошо работает на пучинистых грунтах, но требует спецтехники и точной разбивки поля.

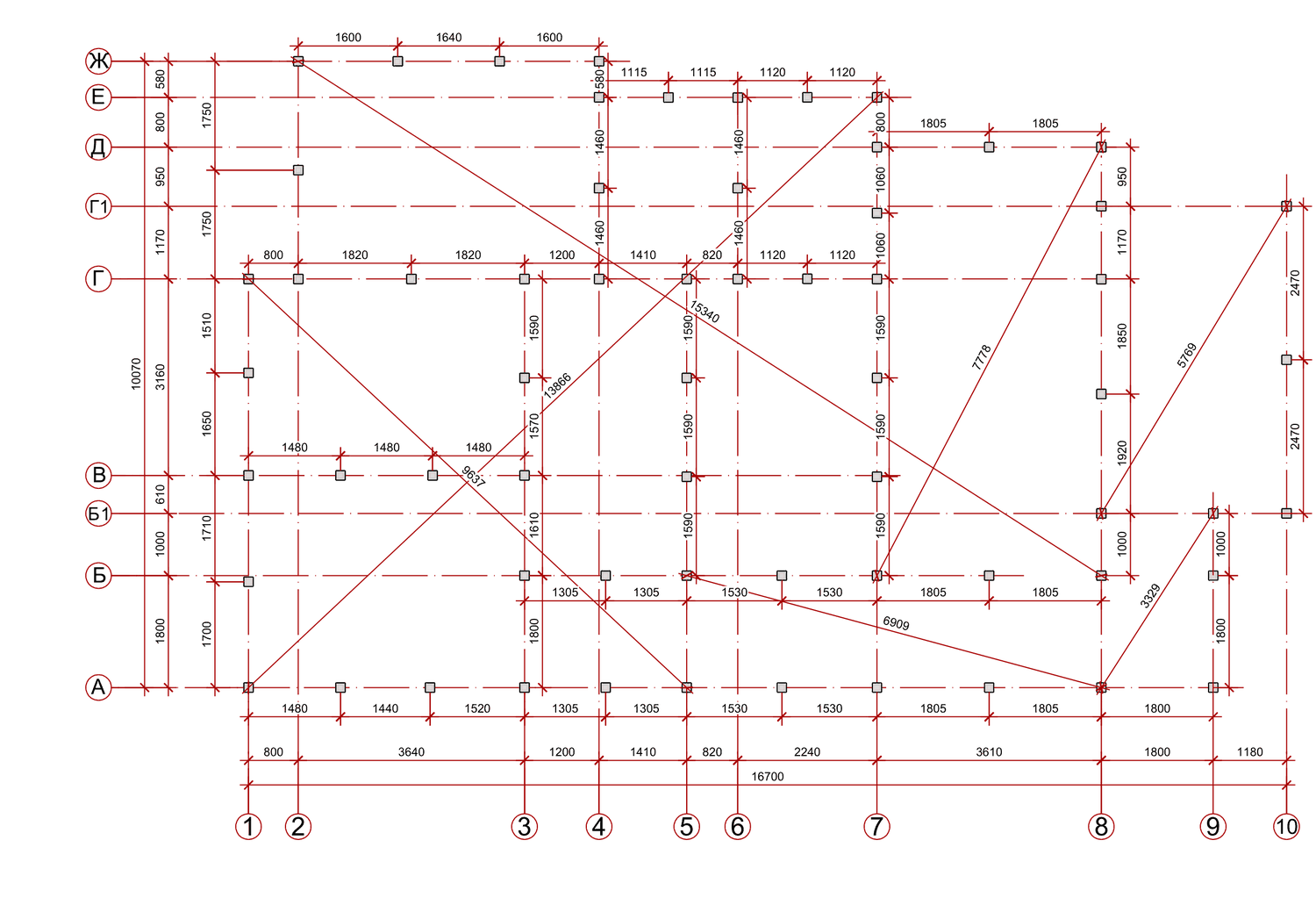

Свайное поле (лист 17)
- 63 забивные сваи 150×150 мм — прямое количество из примечания листа.
- Сваи расставлены по всем осям 1–10 и А–Ж плотной сеткой — под каждый узел ростверка и стойку каркаса.
- Габарит поля по осям — 16700 × 10070 мм.
Логика этапа: разбить поле, забить, вывести в горизонт
Порядок такой: по обноске выносим точки свай на грунт, копёр забивает сваи до проектного отказа, потом все сваи срубают/выравнивают в один горизонт — единую отметку низа ростверка. Именно ровный горизонт оголовков задаёт геометрию всего дома: криво выведешь сваи — поедет ростверк, а за ним стены и кровля.
Погодное окно
Погодное окно
Забивку ведут почти в любой сезон — копру мороз не помеха. Но геодезию (вынос точек и проверку отметок) в сильный мороз и снег вести трудно: репер теряется под снегом, точность падает. Оптимально — тёплый сезон или устойчивая погода. После забивки свае дают «отдохнуть» перед нагрузкой, если так требует расчёт.
Что уже готово к старту (вход)
- Оси вынесены на обноску, диагонали контура проверены (этап 01).
- Геология подтвердила длину сваи; сваи и копёр заказаны.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Кол-во | Примечание |
|---|---|---|
| Забивные сваи ЖБ 150×150 | 63 шт | по плану свайного поля, длина — по геологии |
| Работа копра (забивка) | — | подрядчик со спецтехникой, по графику |
| Услуга геодезиста | — | вынос точек и контроль отметок |
Что понадобится: инструмент и руки
- Инструмент: нивелир/лазерный уровень, рулетка, шнур, отбойник/болгарка для срубки голов (если сваи с оголовником — по проекту).
- Что сам, что спецу: забивку и геодезию делают подрядчики — это не работа для новичка в одиночку. Твоя задача — контроль: то ли количество и расстановка, вертикальность свай, единая отметка оголовков.
Как делаем
- Вынеси точки свай по плану свайного поля (геодезист), сверь количество — 63 сваи.
- Забей сваи копром до проектного отказа; следи за вертикальностью каждой сваи.
- Проверь несущую способность — по отказу и, при необходимости, статическим испытанием (по проекту/расчёту).
- Выведи оголовки в единый горизонт: срубка/выравнивание голов свай на отметку низа ростверка по нивелиру.
- Проверь отметки всех оголовков — разброс должен быть минимальным, это база для ростверка.
Точка невозврата — расстановка и горизонт свай
Забитую сваю не переставить. Ошибся в точке или вертикали — придётся добивать рядом, а это лишние сваи и слабый узел. И горизонт оголовков: если он «гуляет», ростверк ляжет с перекосом, который потом тянется через весь дом. Выверяй по нивелиру.
Частые ошибки
- Свая не по точке / завалена. Нарушается работа узла ростверка. Контроль вертикали при забивке.
- Недобитая свая. Не добрала несущую способность — проседание. Забивать до проектного отказа.
- Разнобой отметок оголовков. Кривой ростверк. Выводи все головы в один горизонт по нивелиру.
- Пропустить сваю. 63 — не «примерно»; сверяй расстановку с планом.
Контроль и приёмка
Контроль свайного поля0 из 5
Что дальше
Сваи стоят, головы выведены в один уровень. Следующий этап — Ростверк из клеёного бруса: по оголовкам собираем брус ростверка 100×200 на металлических кронштейнах МН-120 и соединителях МНР178 — это основание всего каркаса.
