Верхняя обвязка и ригели проёмов
Стойки нужно связать поверху — иначе это просто «частокол». Верхняя обвязка (несущие балки по верху стоек) превращает каркас в жёсткую раму и принимает нагрузку от балок потолка и кровли. Одновременно обрамляем проёмы: над каждым окном и дверью ставится ригель, который перекидывает нагрузку на боковые стойки.

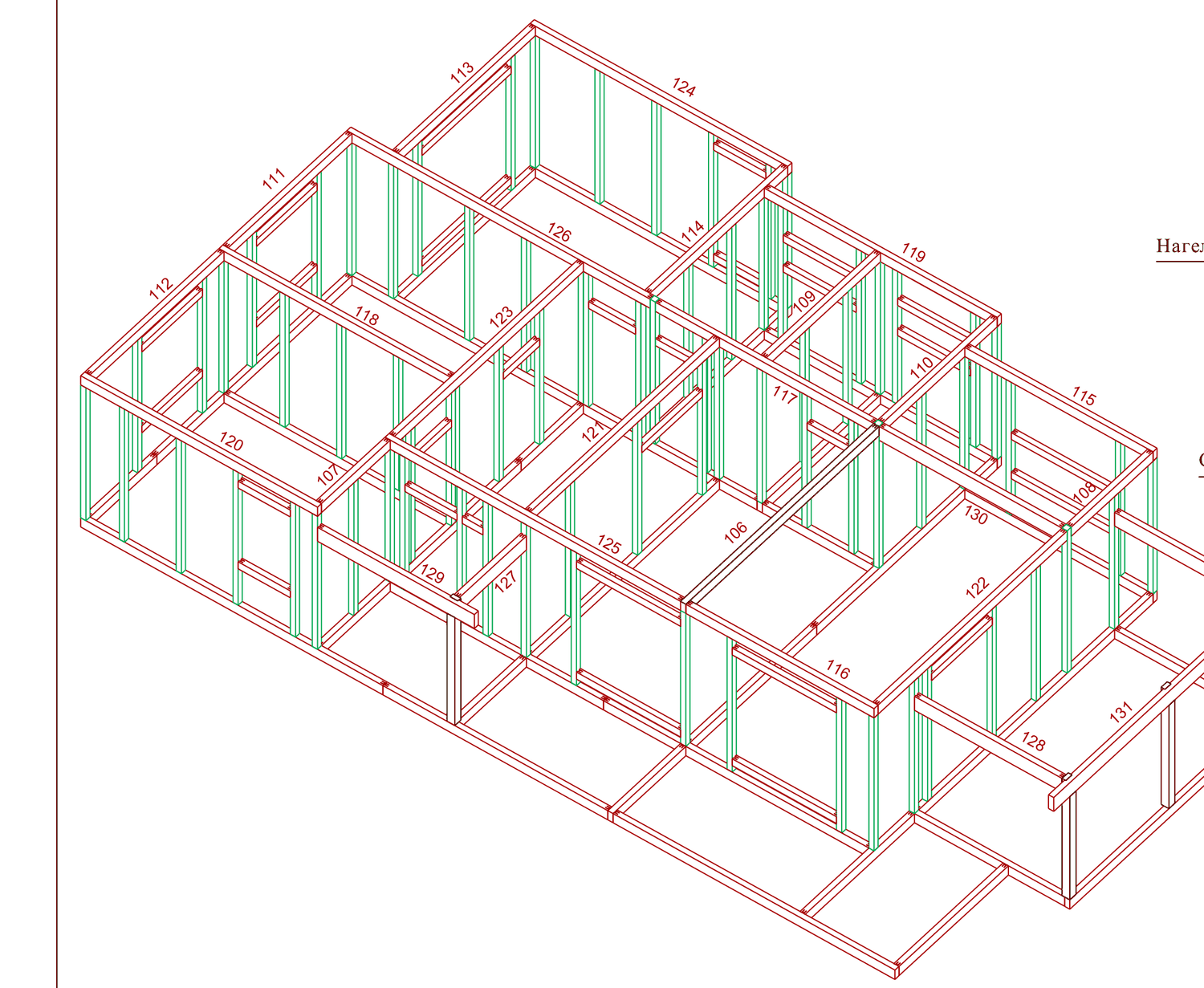

Балки и ригели (лист 26 «Несущие балки», лист 23 легенда, лист 28)
- Несущая балка (верхняя обвязка) — 100×200 мм. Крепится к стойкам через кронштейн МН-120 + соединитель МНР178 + нагель М12 + болт М12.
- Ригель проёмов — 100×150 мм. Крепится к стойкам через кронштейн МН-90.
- Над широкими проёмами — усиленная балка 100×300, её крепят двумя кронштейнами на сторону, а под неё ставят стойку 150×150.

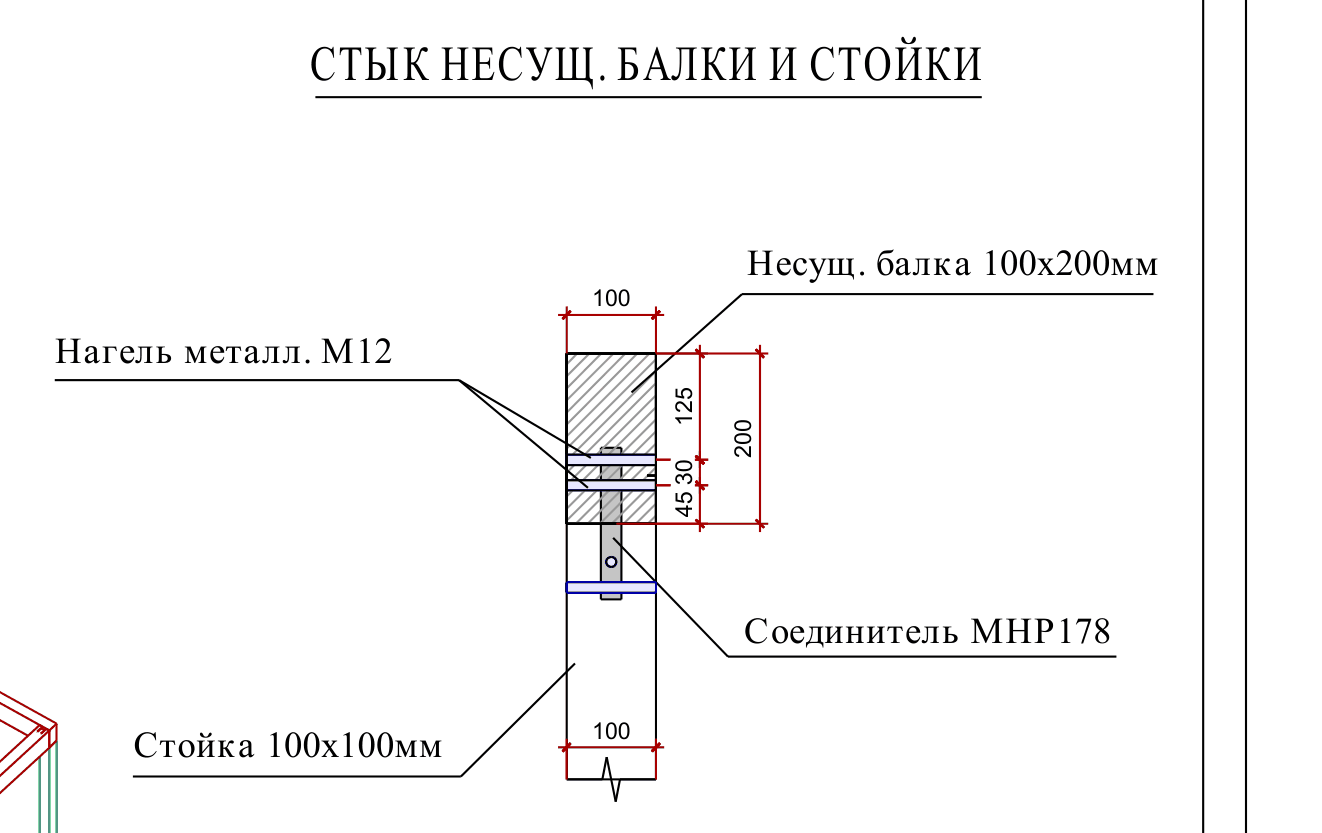

Узел «стык несущей балки и стойки» (лист 26)
Балка 100×200 ложится на стойку 100×100, соединитель МНР178 работает в пазу, нагель М12 фиксирует узел (лист 26). По правилу проекта (лист 23) балки дополнительно крепят к стойкам кронштейном МН-120 (этот узел с МН-120 показан на листе 28), а сами стойки к балкам — через МНР178. Все МН-120 ставят строго по узлам, парные — зеркально.
Как обрамляется проём (лист 28)
Над проёмом ставится ригель 100×150, он крепится к боковым стойкам через кронштейн МН-90 (меньший собрат МН-120, под ригели). Если проём широкий — вместо ригеля идёт усиленная балка 100×300 на двух кронштейнах с каждой стороны, а под её опорами ставят усиленные стойки 150×150. Ширину и высоту проёма выдерживают по ведомости окон и дверей (этап 10).
Погодное окно
Погодное окно
Обвязку и ригели ставят сразу за стойками, в сухую погоду — чтобы каркас быстрее связался в жёсткую раму и был готов принять балки потолка и кровлю. Чем меньше открытый каркас стоит под осадками, тем лучше для клеёного бруса.
Что уже готово к старту (вход)
- Стойки установлены, выверены по вертикали и раскреплены (этап 05).
- Верх стоек выведен в одну плоскость.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Назначение | Примечание |
|---|---|---|
| Брус клеёный 100×200 | несущие балки верхней обвязки | по плану монтажа балок, лист 29 |
| Брус клеёный 100×150 | ригели проёмов | над окнами/дверями |
| Брус клеёный 100×300 | усиленные балки над широкими проёмами | два кронштейна на сторону |
| Кронштейны МН-120 и МН-90, соединители МНР178 | узлы балок и ригелей | МН-90 — под ригели |
| Нагели М12, болты М12/М12×115, шайбы С12 | крепёж узлов | ГОСТ 7805-70 / 6958-78 |
Что понадобится: инструмент и руки
- Инструмент: уровень, шуруповёрт/гайковёрт, ключи под М12, дрель под нагели, струбцины, козлы/леса для работы на высоте.
- Что сам, что спецу: укладка балок на высоте безопаснее втроём. Твой контроль — правильный кронштейн (МН-120 для балок, МН-90 для ригелей), затяжка и горизонт обвязки.
Как делаем
- Уложи несущие балки 100×200 по верху стоек согласно плану монтажа (лист 29).
- Закрепи узлы балка–стойка: соединитель МНР178, кронштейн МН-120 (парный зеркально), нагель М12, болт.
- Проверь горизонт обвязки по всему периметру — на неё лягут балки потолка.
- Обрами проёмы: над обычными — ригель 100×150 на кронштейнах МН-90; над широкими — усиленную балку 100×300 на двух кронштейнах с каждой стороны (под неё — стойки 150×150).
- Свяжи раму: проверь, что все узлы затянуты, а контур жёсткий и без люфтов.
Точка невозврата — правильный кронштейн и горизонт
Не перепутай крепёж: балки — на МН-120, ригели проёмов — на МН-90. Кронштейн не той серии не даст расчётную несущую способность. И горизонт обвязки: если он «гуляет», перекос уйдёт в потолок и кровлю. Выверяй уровнем до затяжки.
Частые ошибки
- Ригель на МН-120 вместо МН-90 (или наоборот). Узел не по проекту. Смотри легенду листа 23.
- Обвязка не по горизонту. Балки потолка лягут с перекосом. Проверяй уровень.
- Широкий проём на одном ригеле. Прогиб над окном. Над широкими — балка 100×300 и стойки 150×150.
- Недотянутые болты. Люфт в раме. Протягивай все узлы.
Контроль и приёмка
Контроль обвязки и ригелей0 из 5
Что дальше
Каркас связан в жёсткую раму, проёмы обрамлены. Следующий этап — Монтаж стен и перекрёстное утепление: заполняем каркас пиломатериалом камерной сушки по планам стен и утепляем перекрёстно 200 мм.
