Ростверк из клеёного бруса

Ростверк — это обвязка поверх свай, которая связывает их в единую раму и принимает на себя весь каркас дома. Здесь он не бетонный, а из клеёного бруса 100×200, собранный по японской технологии: брусья соединяются не «в лапу» и не гвоздями, а металлическими кронштейнами МН-120 и соединителями МНР178 на болтах и нагелях. Это тот самый узел, который повторится дальше по всему дому — от ростверка до балок потолка.

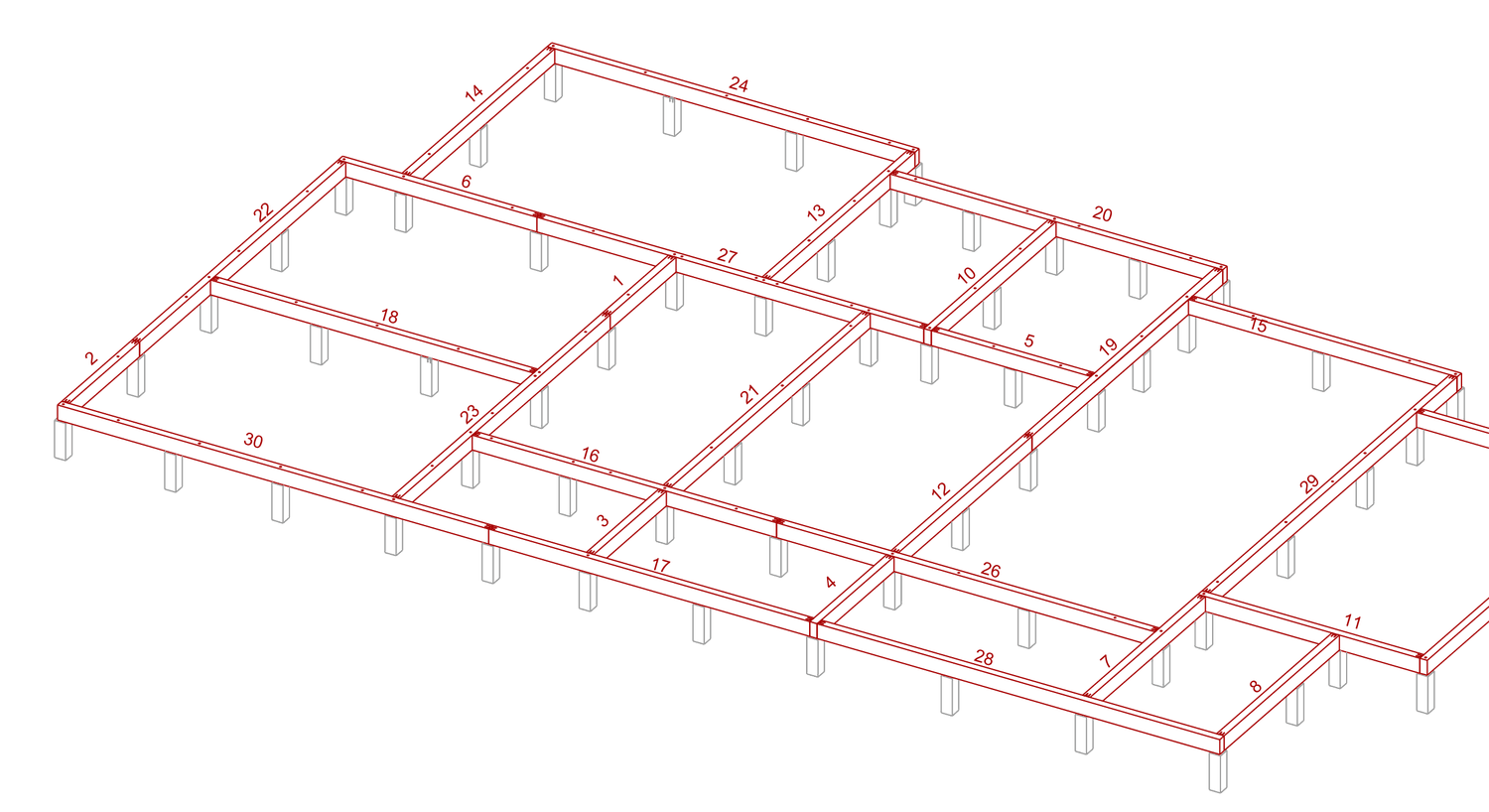

Из чего собран ростверк (лист 16 «Узлы крепления», лист 15)

• Брус ростверка 100×200 мм (клеёный).
• Кронштейн МН-120 — стальная скоба на болтах; в стыке ростверка его «переворачивают под крепёж», при парной установке второй кронштейн ставят зеркально.
• Соединитель МНР178 — стальной элемент, входящий в пропил бруса (работает на стыке ростверк–стойка).
• Крепёж: нагель металлический М12, болты М12×20 (стык ростверка) / М12×115 / М12×125 (ГОСТ 7805-70).

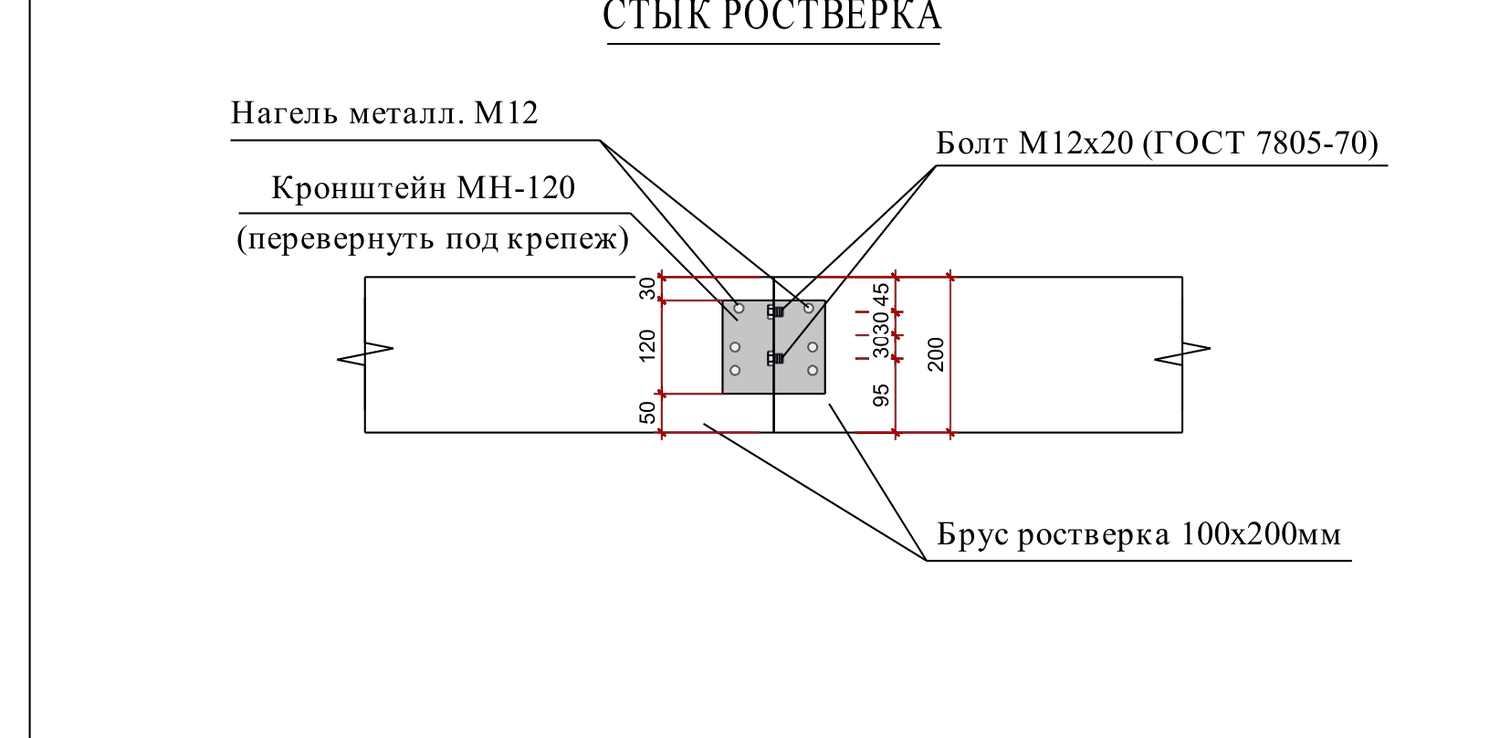

Узел стыка ростверка (лист 16)

Два бруса ростверка стыкуются торцами, а поверх/сбоку узел стягивает кронштейн МН-120 нагелями и болтами М12×20. Кронштейн ставится на нормированном расстоянии — 30 мм от верха бруса (общее правило проекта для всех МН-120). Если по узлу кронштейн крепят с двух сторон бруса, второй ставят зеркально первому, чтобы болты прошли насквозь.

Коннекторы — сердце японского каркаса

МН-120 — это стальной уголок-скоба, который прижимает и связывает брусья снаружи. МНР178 — стержневой соединитель, который прячется в пропил бруса или стойки и работает изнутри. Вместе с нагелями М12 они дают жёсткий, но «сухой» узел без сварки на месте — его можно собрать и, при ошибке, аккуратно перебрать.

Погодное окно

Погодное окно

Ростверк из клеёного бруса ведут в сухую погоду: брус нельзя мочить, а узлы удобнее собирать без дождя. По сваям обязательно кладут гидроизоляцию (2 слоя рулонной) — она отсекает влагу от бетонной сваи к дереву. Открытый ростверк надолго не оставляют без укрытия.

Что уже готово к старту (вход)

• Сваи забиты, оголовки выведены в единый горизонт (этап 02).
• Проверены отметки — база под ростверк ровная.

План закупок этапа

Заказываем сейчас — на этот этап

Материал / позиция	Назначение	Примечание
Брус клеёный 100×200	ростверк	по маркам 1–30 (лист 15); объёмы — в ведомости материалов
Кронштейны МН-120	узлы стыков и крепления	по узлам листов 16, 22, 26-27, 51
Соединители МНР178	узлы ростверк–стойка	по узлам
Нагели М12, болты М12×20/115/125, шайбы С12	крепёж узлов	ГОСТ 7805-70 / 6958-78
Рулонная гидроизоляция	отсечка по сваям	в 2 слоя по оголовкам

Хитрость с площадки

Клеёный брус и фирменные коннекторы (МН-120/МНР178) едут под заказ комплектом. Заказывай весь комплект каркаса разом (объёмы — в ведомости материалов и деталей), иначе будешь ждать «недостающую пару кронштейнов», когда бригада уже на объекте.

Что понадобится: инструмент и руки

• Инструмент: шуруповёрт/гайковёрт, ключи под М12, дрель с длинным сверлом под нагели, стамеска/пила для пропилов под МНР178, уровень, струбцины.
• Что сам, что спецу: разметку и сборку узлов реально освоить, но точность сверловки под нагели критична — тренируйся на обрезке. Тяжёлые брусья поднимают вдвоём-втроём.

Как делаем

1. Уложи гидроизоляцию по оголовкам свай (2 слоя) — отсечка влаги к дереву.
2. Разложи брус ростверка 100×200 по осям поверх свай, по маркам с листа 15.
3. Собери стыки брусьев на кронштейнах МН-120: размечай по узлу (30 мм от верха), сверли под нагели М12, стягивай болтами М12×20. Парный кронштейн — зеркально.
4. Установи соединители МНР178 в пропилы там, где на ростверк придут стойки (узлы стойка–ростверк).
5. Выверь раму: горизонт по уровню, прямые углы, равные диагонали — ростверк задаёт геометрию всего дома.
6. Закрепи ростверк к сваям по узлу; проверь затяжку всех болтов.

Точка невозврата — геометрия ростверка

Ростверк — база всего каркаса. Перекос или неровный горизонт здесь протянется в стены и кровлю, и выправить его потом почти невозможно. Диагонали, углы и уровень выверяй до затяжки узлов. И не забудь гидроизоляцию: дерево на голом бетоне сваи тянет влагу и гниёт.

Частые ошибки

• Нет гидроизоляции по сваям. Клеёный брус на бетоне намокает и гниёт. 2 слоя — обязательно.
• Кронштейн не по узлу (не 30 мм от верха, не зеркально). Болты не сходятся, узел слабее. Размечай по листу 16.
• Слабая сверловка под нагель. Разбитое или косое отверстие — люфт в узле. Сверли строго перпендикулярно, по кондуктору.
• Не выверена рама. Перекос ростверка = перекос дома. Диагонали и уровень до затяжки.

Контроль и приёмка

Контроль ростверка0 из 5

• Гидроизоляция по оголовкам свай уложена в 2 слоя
• Брус ростверка 100×200 разложен по маркам и осям
• Стыки собраны на МН-120: 30 мм от верха, нагели и болты М12, парные — зеркально
• Соединители МНР178 установлены в узлах под стойки
• Рама выверена: горизонт, прямые углы, равные диагонали; болты затянуты

Что дальше

Ростверк собран и выверен — есть ровная рама по всему периметру и осям. Следующий этап — Лаги пола и перекрытие 0.000: по ростверку укладываем лаги на отметке −240 и собираем утеплённое перекрытие первого этажа.
